23A

-

29

CAJA DE VELOCIDADES AUTOMÁTICA

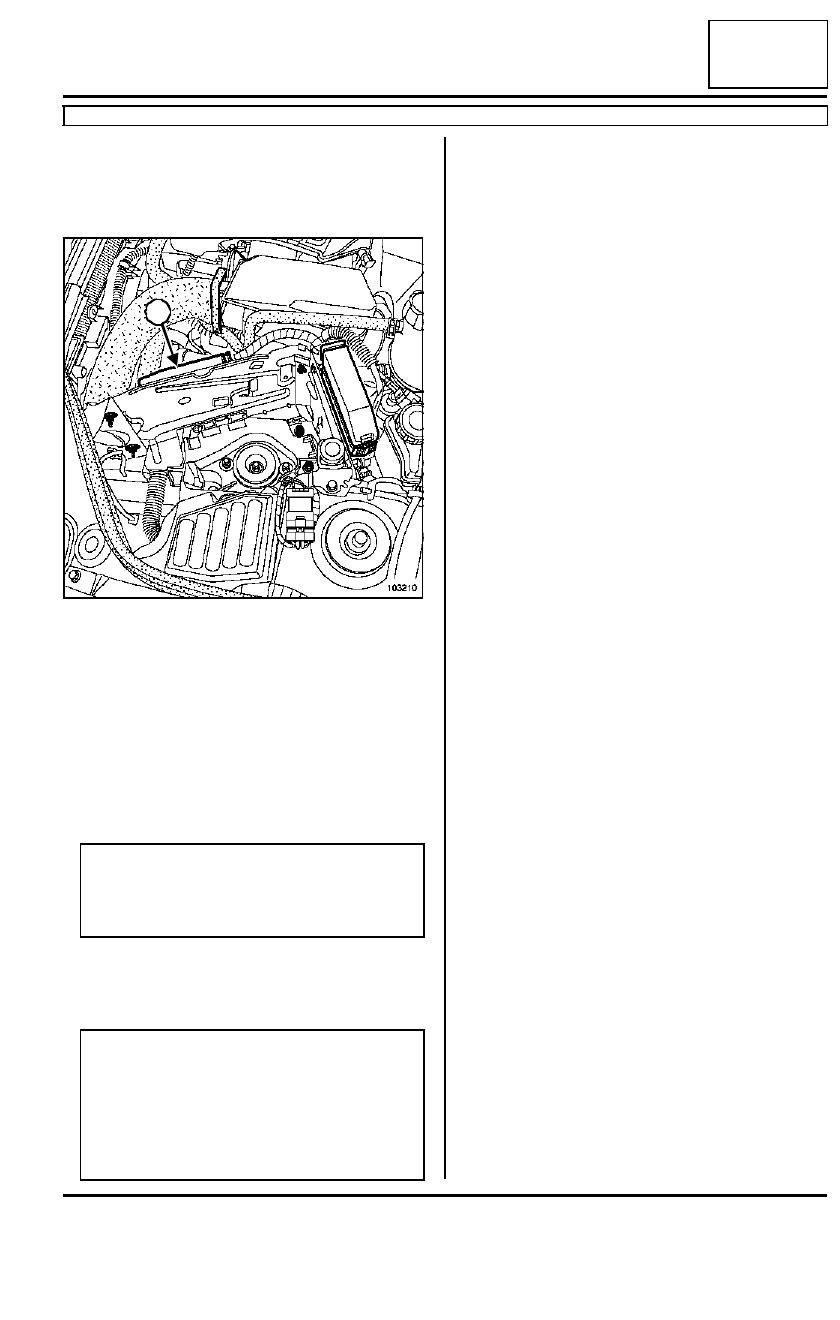

Calculador de la caja de velocidades automática: Extracción - Reposición

DP0

23A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar el conector (1) del calculador de caja
de velocidades automática.

Mantener el calculador de la caja de velocidades y
extraer la correa.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

SUSTITUCIÓN DEL CALCULADOR

Aplicar el proceso siguiente:

- leer en la memoria del calculador que se va a sus-

tituir el valor de envejecimiento del aceite por el
parámetro  PR133  «

 Contador desgaste de

aceite  » y anotar el valor,

- sustituir el calculador,

- introducir el valor de envejecimiento del aceite en

la memoria del nuevo calculador por el mando
CF320 «  Valor contador desgaste de aceite  ».

Verificar la introducción por el parámetro «   contador
desgaste de aceite  ».

Introducir la fecha de intervención post-venta por el
mando  CF320  «  escritura fecha intervención
post-venta  ».

Hacer una prueba en carretera para que el nuevo
calculador memorice los aprendizajes.

103210

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

Nota:

Al sustituir el calculador de la caja de velocida-
des automática, cargar en la memoria del nuevo
calculador de la caja de velocidades automática,
el nivel de envejecimiento del aceite de la caja
de velocidades automática memorizado en el
antiguo calculador.

1

23A

-

30

CAJA DE VELOCIDADES AUTOMÁTICA

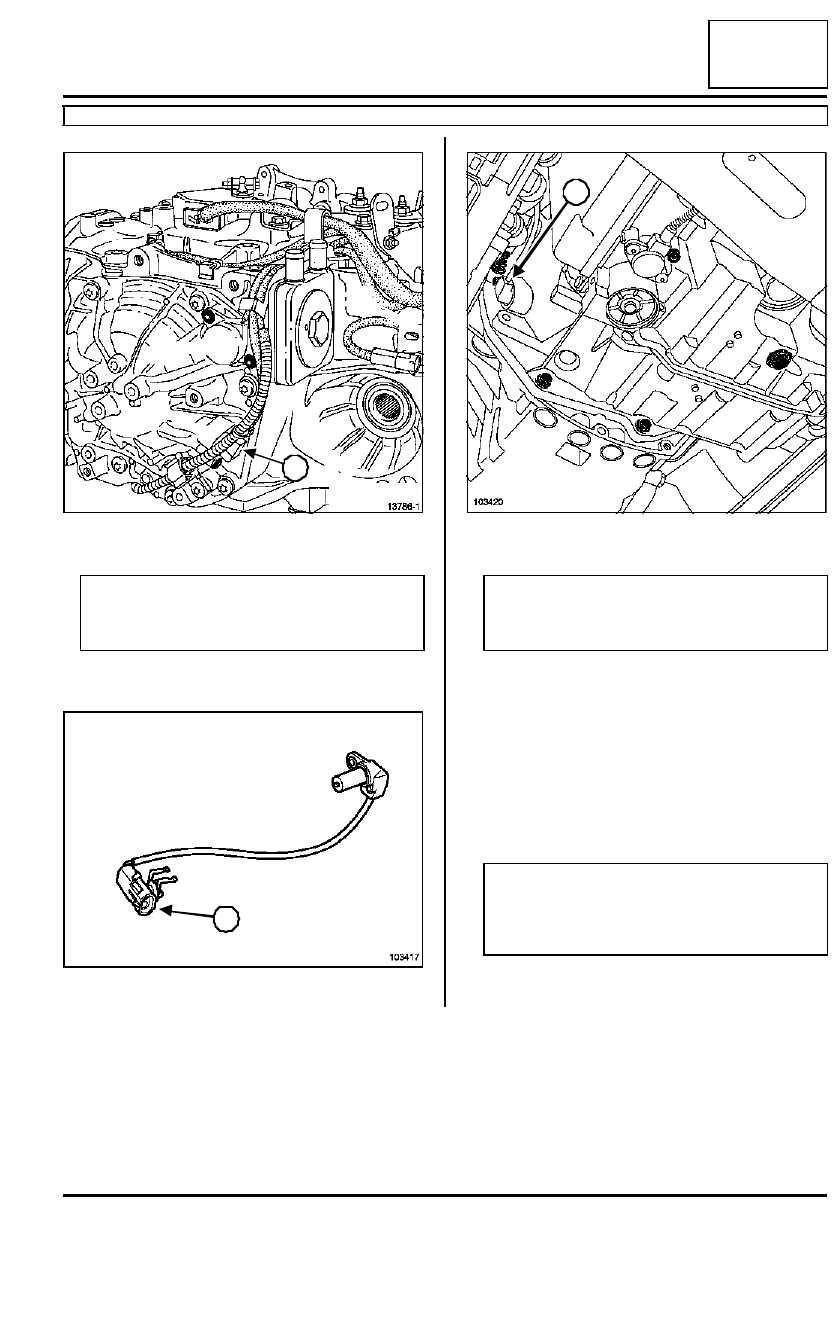

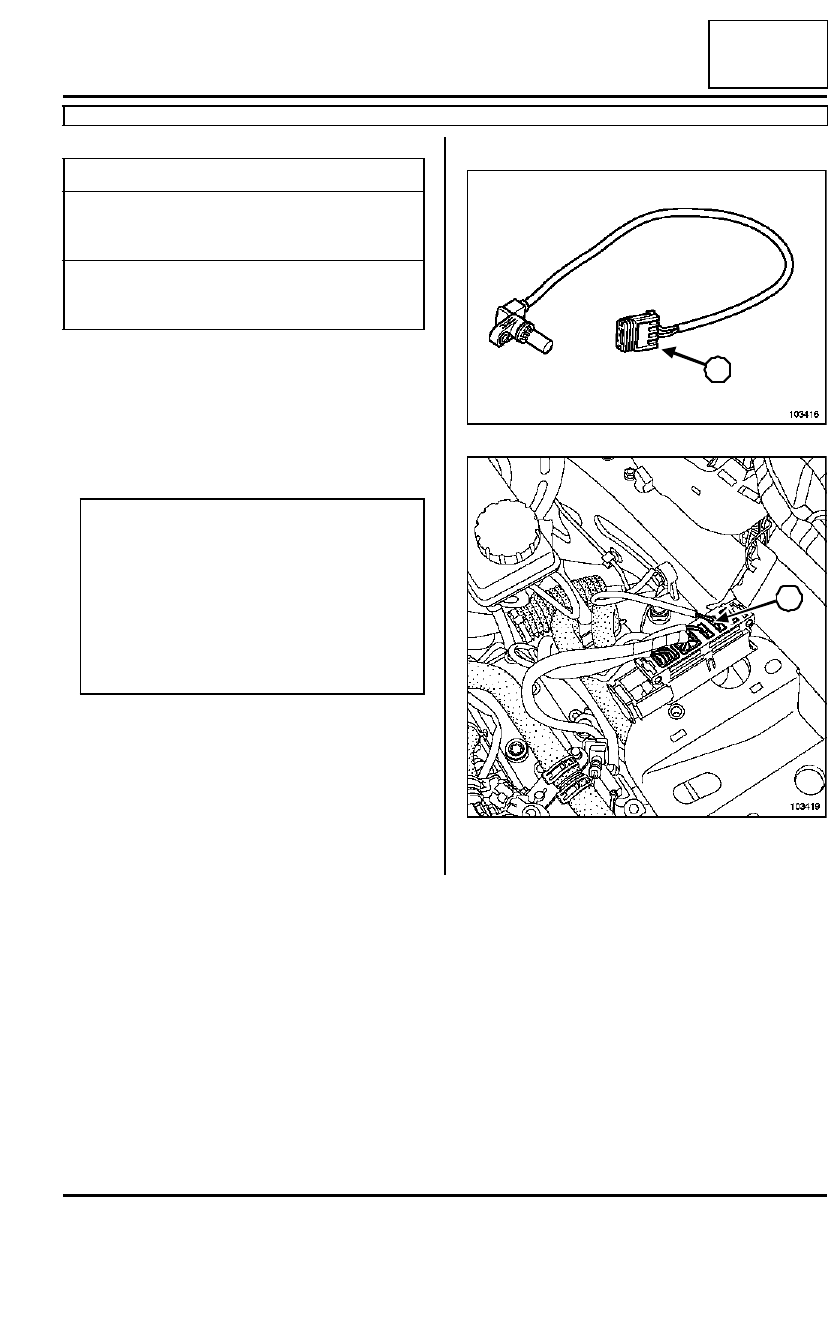

Captador de velocidad: Extracción - Reposición

DP0

23A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Extraer las tapas del motor.

Desconectar la batería empezando por el borne ne-
gativo.

I - CAPTADOR DE VELOCIDAD DE ENTRADA

Extraer el conector (1) de la platina soporte del co-
nector de caja.

Pares de apriete

m

tornillo de fijación del
captador de velocidad
de entrada

1 daN.m

tornillo de fijación del
captador de velocidad
de salida

1 daN.m

Nota:

La extracción de los captadores de velocidad se
efectúa sin vaciado y sin extracción de la caja de
velocidades automática.

En caso de sustituir un captador, extraer sis-
temáticamente el conector modular (consultar
23A, Caja de velocidades automática, Conec-
tor de la caja de velocidades automática:
Extracción - Reposición, página 23A-33).

103416

103419

1

1

23A

-

31

CAJA DE VELOCIDADES AUTOMÁTICA

Captador de velocidad: Extracción - Reposición

DP0

23A

Extraer el captador (2) de velocidad de entrada.

II - CAPTADOR DE VELOCIDAD DE SALIDA

Desconectar el conector. (3)

Extraer el captador (4) de velocidad de salida.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- el tornillo de fijación del captador de velocidad

de entrada (1 daN.m),

- el tornillo de fijación del captador de velocidad

de salida (1 daN.m).

13786-1

ATENCIÓN

Proteger el conector metiéndolo en una bolsa de
plástico impermeable.

103417

2

3

103420

ATENCIÓN

Proteger el conector metiéndolo en una bolsa de
plástico impermeable.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

4

23A

-

32

CAJA DE VELOCIDADES AUTOMÁTICA

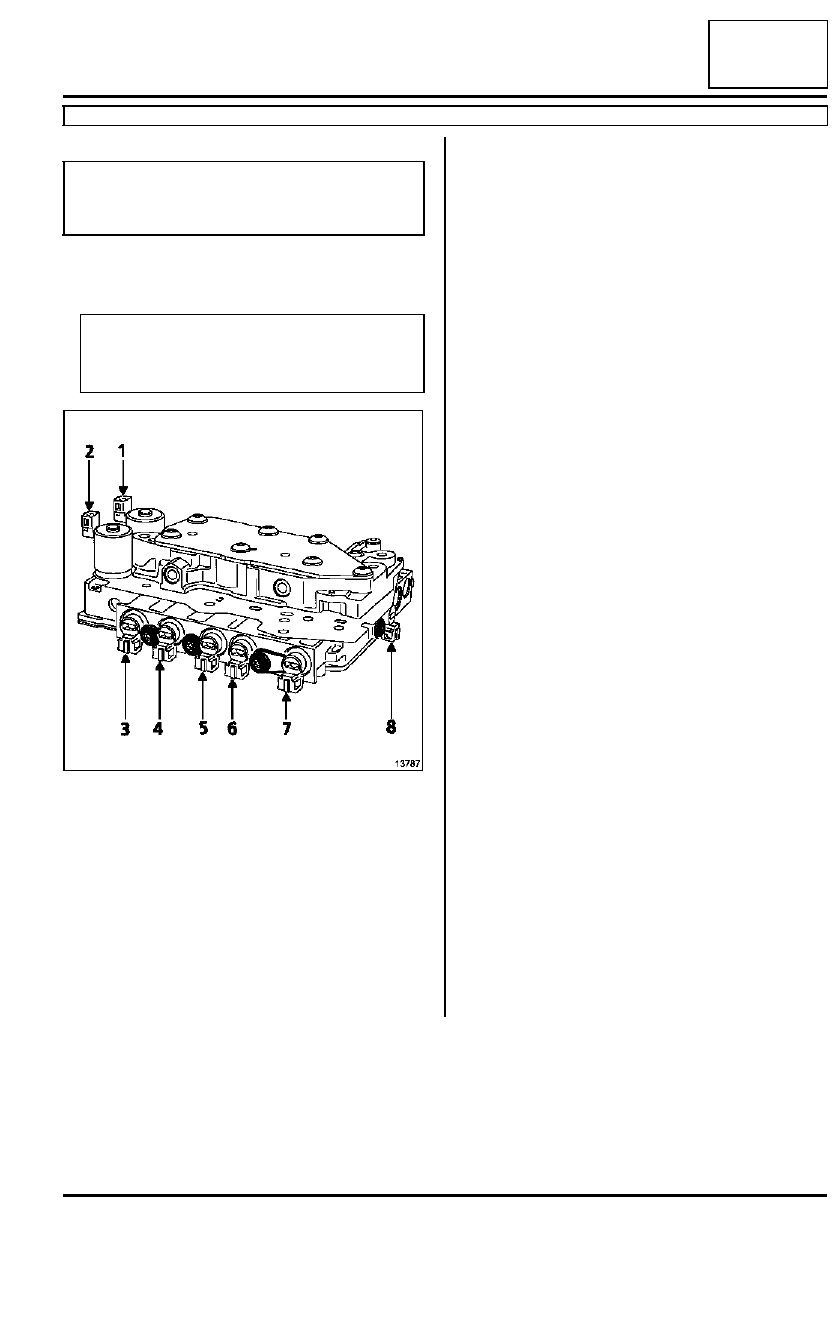

Electroválvulas: Extracción

DP0

23A

EXTRACCIÓN

(1)          electroválvula de modulación

(2)          electroválvula de «  Lock Up  »

(3)          electroválvula 4 de secuencia

(4)          electroválvula 3 de secuencia

(5)          electroválvula 1 de secuencia

(6)          electroválvula 2 de secuencia

(7)          electroválvula 6 de secuencia

(8)          electroválvula 5 de secuencia

ATENCIÓN

Trabajar con la máxima limpieza posible para evitar
que se introduzcan cuerpos extraños en el sistema.

Nota:

Esta operación se realiza tras la extracción del
distribuidor hidráulico.

13787
