29A

-

7

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

FASE DOCUMENTAL 2

29A

Extraer la transmisión de la caja de velocidades.

REPOSICIÓN

Limpiar y engrasar el diámetro interior del apoyo
que recibe el rodamiento.

Untar las acanaladuras de la junta lado caja de velo-
cidades con grasa MOLYKOTE BR2.

Introducir las acanaladuras de la transmisión en las
acanaladuras del diferencial lo más derechas posi-
ble para no estropear la junta.

Introducir la mangueta en el buje.

La transmisión debe entrar libremente hasta que so-
bresalga lo suficiente como para colocar la tuerca
de la transmisión.

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- los  tornillos de fijación de brida de la brida del

apoyo intermedio de transmisión (21 N.m),

- la tuerca de transmisión (280 N.m),

- la tuerca de rótula de dirección (35 N.m),

- la tuerca de la rótula inferior (62 N.m),

- la tuerca de la barra estabilizadora (45 N.m),

- los tornillos de fijación de la rueda (110 N.m).

Efectuar el llenado y el nivel de aceite de la caja de
velocidades.

Nota :

Si el rodamiento está gripado en el apoyo inter-
medio, sustituir el rodamiento .

Nota :

- Sustituir la junta tórica del fondo del apoyo del

árbol intermedio si está deteriorada.

- Controlar el estado de los asientos de la junta

labiada.

- Sustituir sistemáticamente la junta labiada de

salida del diferencial (consultar 21A, Caja de
velocidades mecánica, Junta de salida del
diferencial).

29A

-

8

TRANSMISIONES

Transmisión de la rueda trasera: Extracción - Reposición

CAMINO 4X4

29A

EXTRACCIÓN

Colocar el vehículo en un elevador de dos colum-
nas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el puente trasero (ver 26A, Puente trasero,
Extracción-Reposición).

Extraer la rueda trasera.

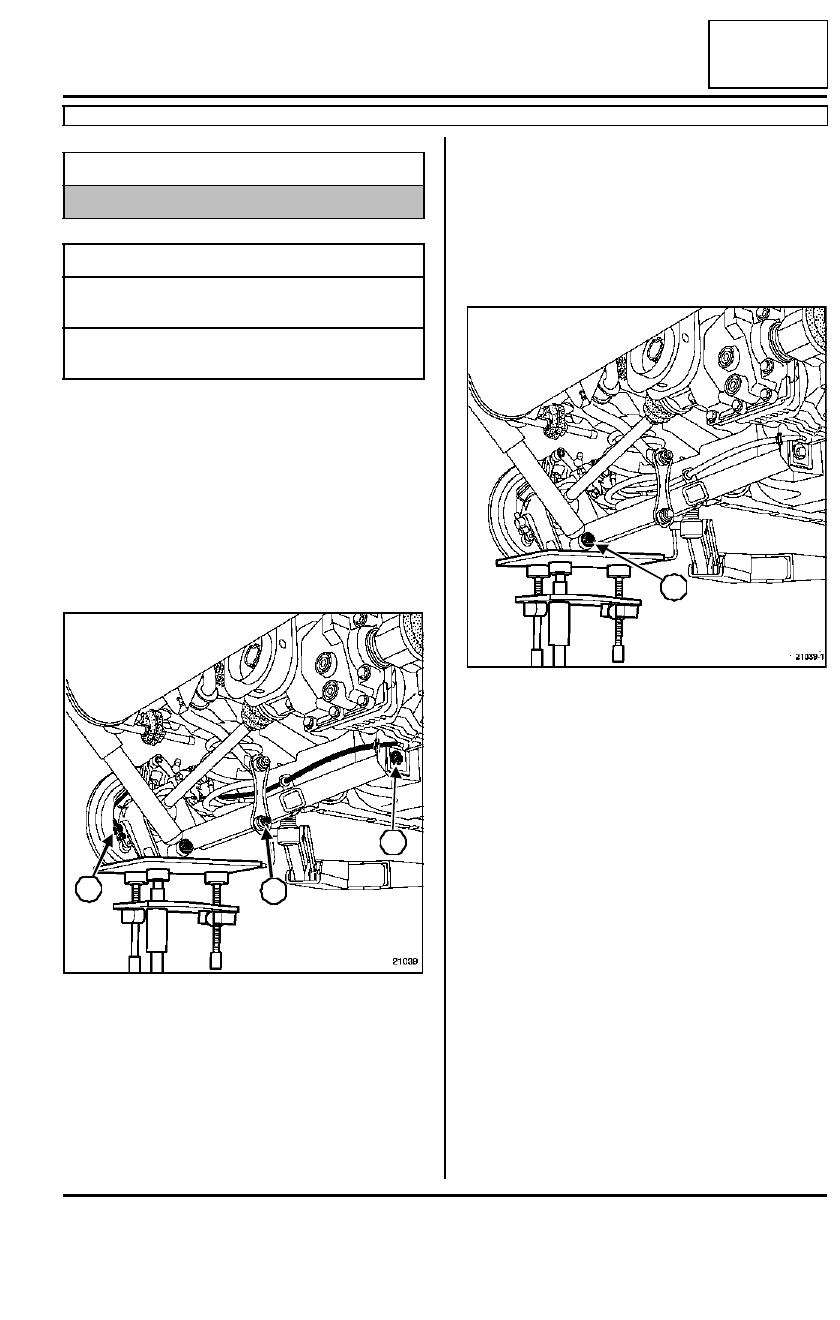

Marcar la posición del tornillo excéntrico del brazo
(1) mediante una marca de color antes de realizar la
extracción.

Extraer:

- el captador del ABS (2),

- la fijación inferior de la bieleta de reenvío de la bar-

ra estabilizadora (3),

- el cable del freno de mano,

- el estribo.

Suspender el estribo a la carrocería.

Colocar el gato de órganos  apoyado sobre el bra-
zo, sin que esté forzado.

Posicionar imperativamente el gato de órganos de-
bajo del brazo en el momento de la extracción del
tornillo de amortiguador.

Quitar el tornillo inferior (4) del amortiguador trasero.

Sacar el eje del amortiguador del brazo.

Extraer:

- el tornillo superior del amortiguador,

- el amortiguador.

Bajar el gato de órganos muy lentamente hasta la
expansión total del muelle.

Extraer:

- el muelle,

- la tuerca de transmisión,

- los tornillos de fijación del brazo trasero,

- el brazo trasero,

- la transmisión del brazo trasero.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Apretar a los pares:

- los tornillos del estribo de freno  (4 daN.m),

- los tornillos de amortiguador  (10,5 daN.m).

Material indispensable

gato de órganos

Pares de apriete

m

tornillos del estribo de
freno

4 daN.m

tornillos de amortigua-
dor

10,5 daN.m

21039

3

2

1

21039-1

4

29A

-

9

TRANSMISIONES

Transmisión de la rueda trasera: Extracción - Reposición

CAMINO 4X4

29A

Proceder a:

- un control y un reglaje del tren trasero,

- un llenado del puente (ver 26A, Puente trasero,

Extracción-Reposición),

- un control y un reglaje del freno de mano.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(ver 80A, Batería: Extracción-reposición).

29A

-

10

TRANSMISIONES

Transmisión longitudinal: Extracción - Reposición

CAMINO 4X4

29A

La transmisión longitudinal de los vehículos 4x4 inte-
gral es sensible al equilibrado, no se autoriza ninguna
reparación.

Proceder a la sustitución sistemática del conjunto de la
transmisión.

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el puente trasero (ver 26A, Puente trasero,
Vaciado - llenado).

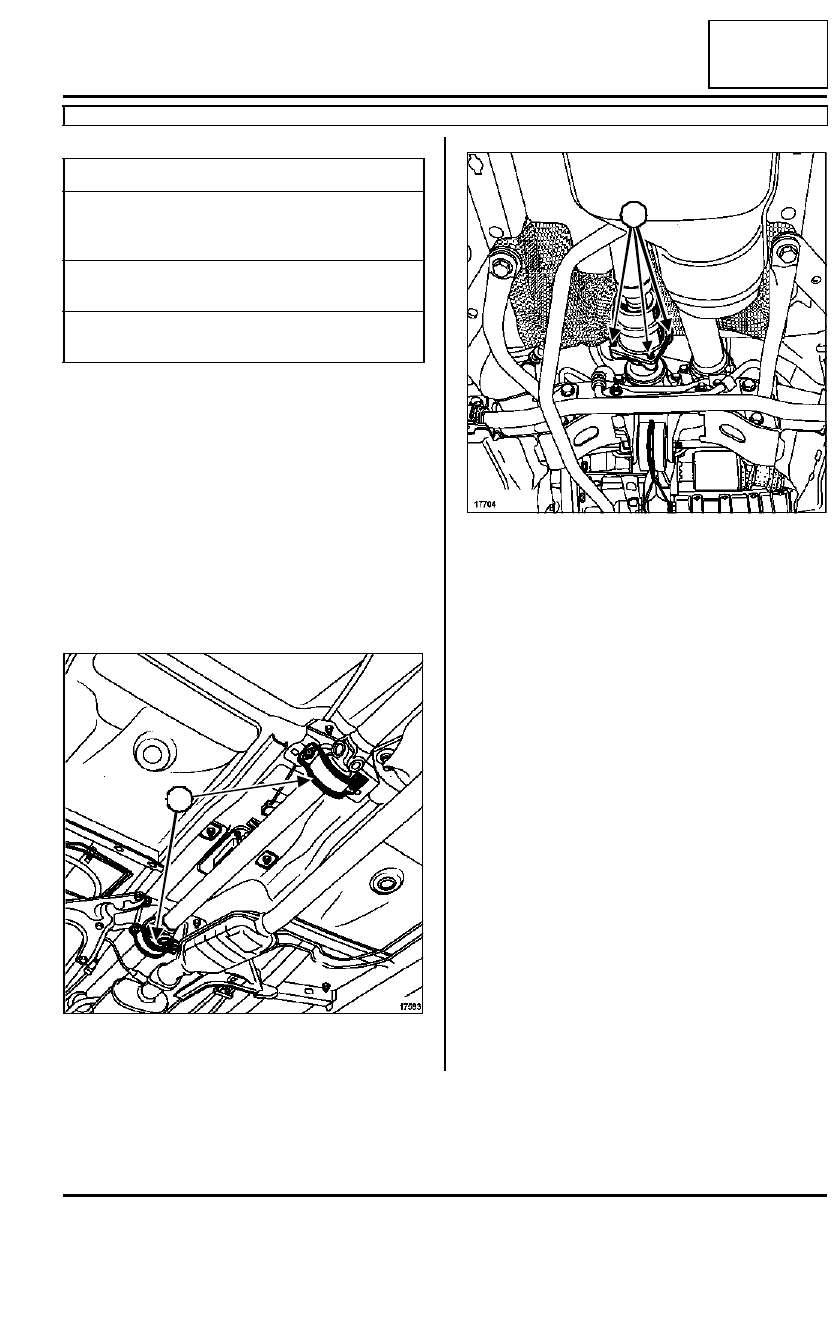

Marcar la posición de los apoyos de la transmisión
(1) respecto a la carrocería con un toque de pintura.

Quitar los tornillos (2) de la unión transmisión longi-
tudinal - caja de velocidades.

Desacoplar la transmisión longitudinal de la caja de
velocidades.

Pares de apriete

m

tornillos de unión trans-
misión - caja de veloci-
dades

2,8 daN.m

tornillos de unión trans-
misión - puente trasero

5,5 daN.m

tornillos de apoyo de la
transmisión longitudinal

3,5 daN.m

17583

1

17704

2
