19A

-

49

REFRIGERACIÓN

Termostato: Extracción - Reposición

K4M o K7J

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- el resonador de aire,

- los tornillos de fijación (1) de la tapa del cajetín ter-

mostático.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación de la
tapa del cajetín termos-
tático

1 daN.m

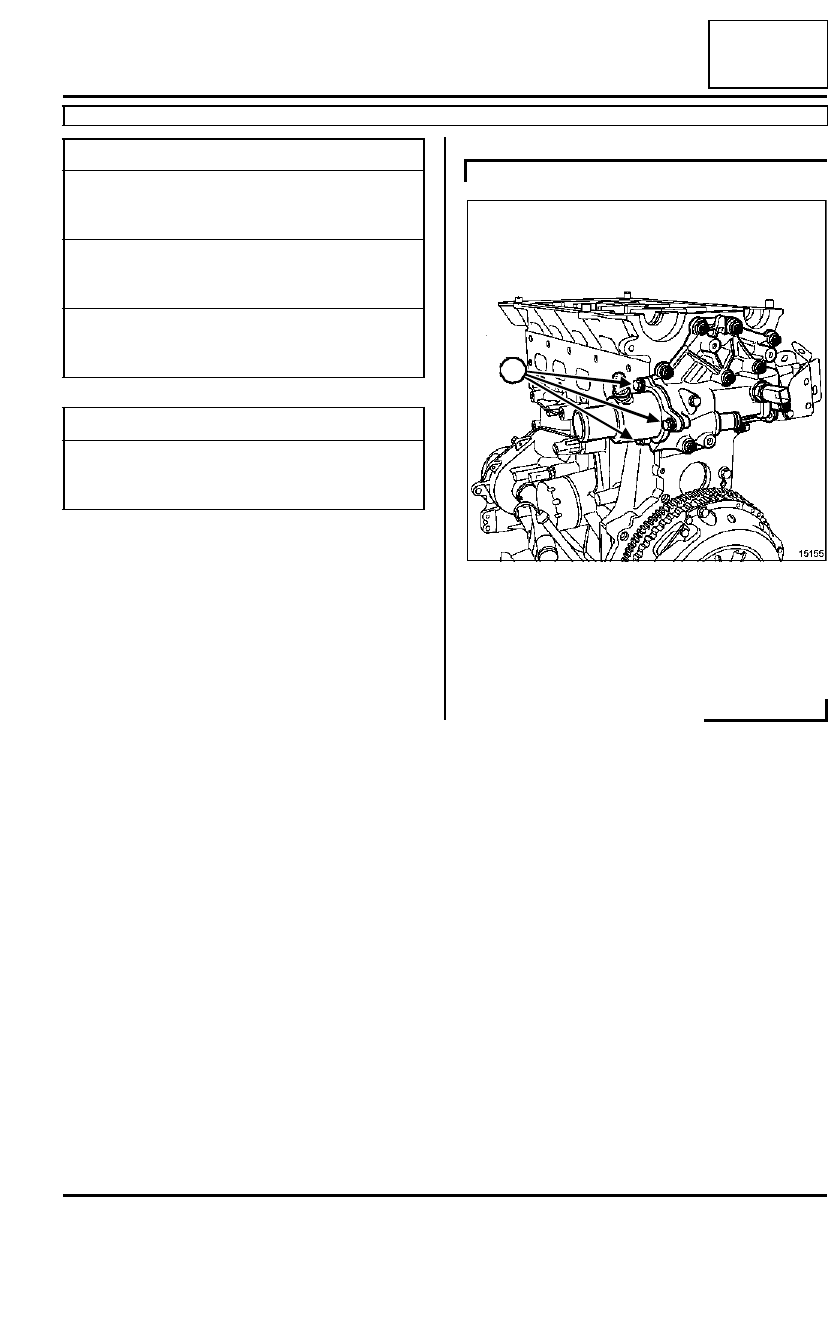

K4M

15155

1

1

19A

-

50

REFRIGERACIÓN

Termostato: Extracción - Reposición

K4M o K7J

19A

Extraer:

- el conducto de alimentación de aire,

- los tornillos de fijación (1) de la tapa del cajetín ter-

mostático,

- la caja termostática.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Colocar el termostato provisto de una junta nueva.

Apretar al par los tornillos de fijación de la tapa
del cajetín termostático  (1 daN.m).

Llenar y purgar el circuito de refrigeración (consultar
19A, Refrigeración, Vaciado - Llenado del circui-
to de refrigeración).

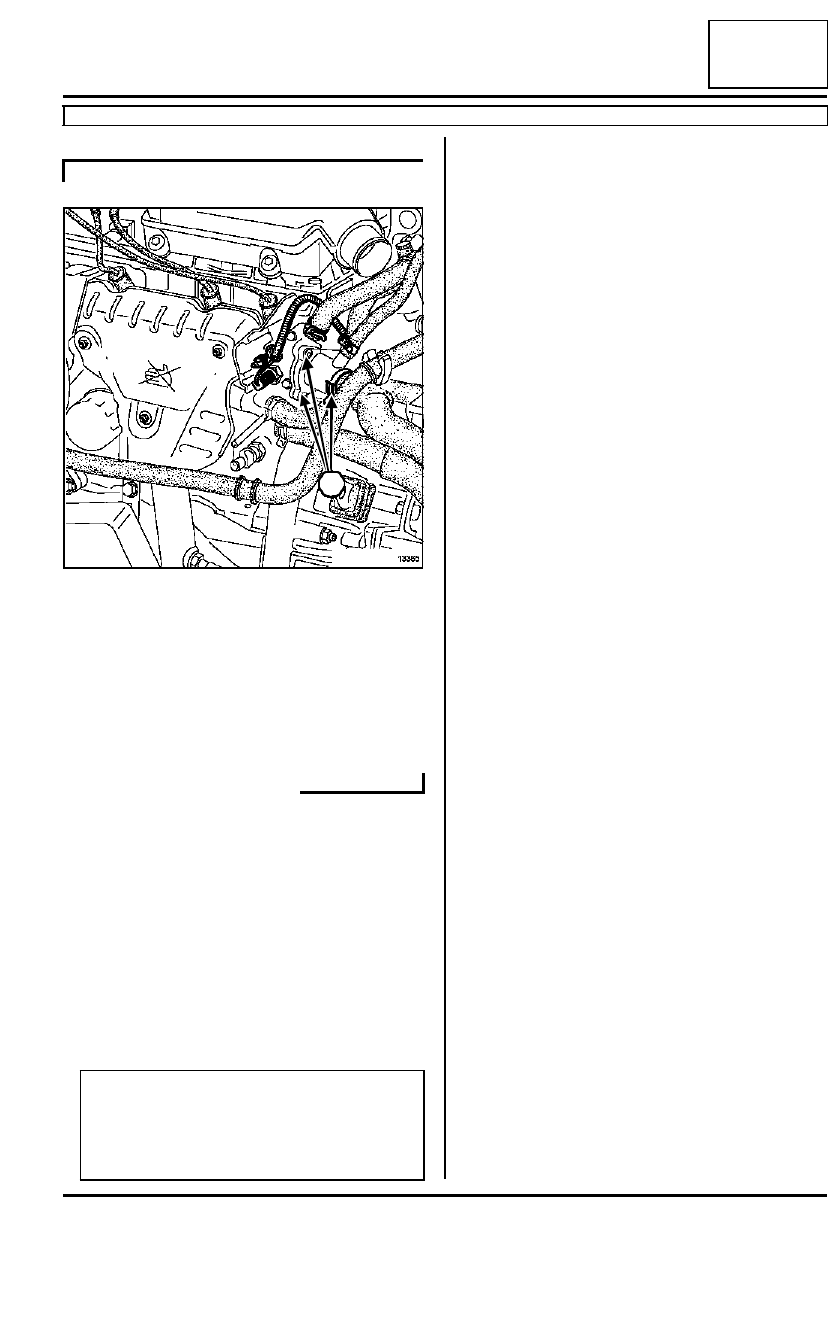

K7J

13365

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  Efectuar Los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

1

1

19A

-

51

REFRIGERACIÓN

Termostato: Extracción - Reposición

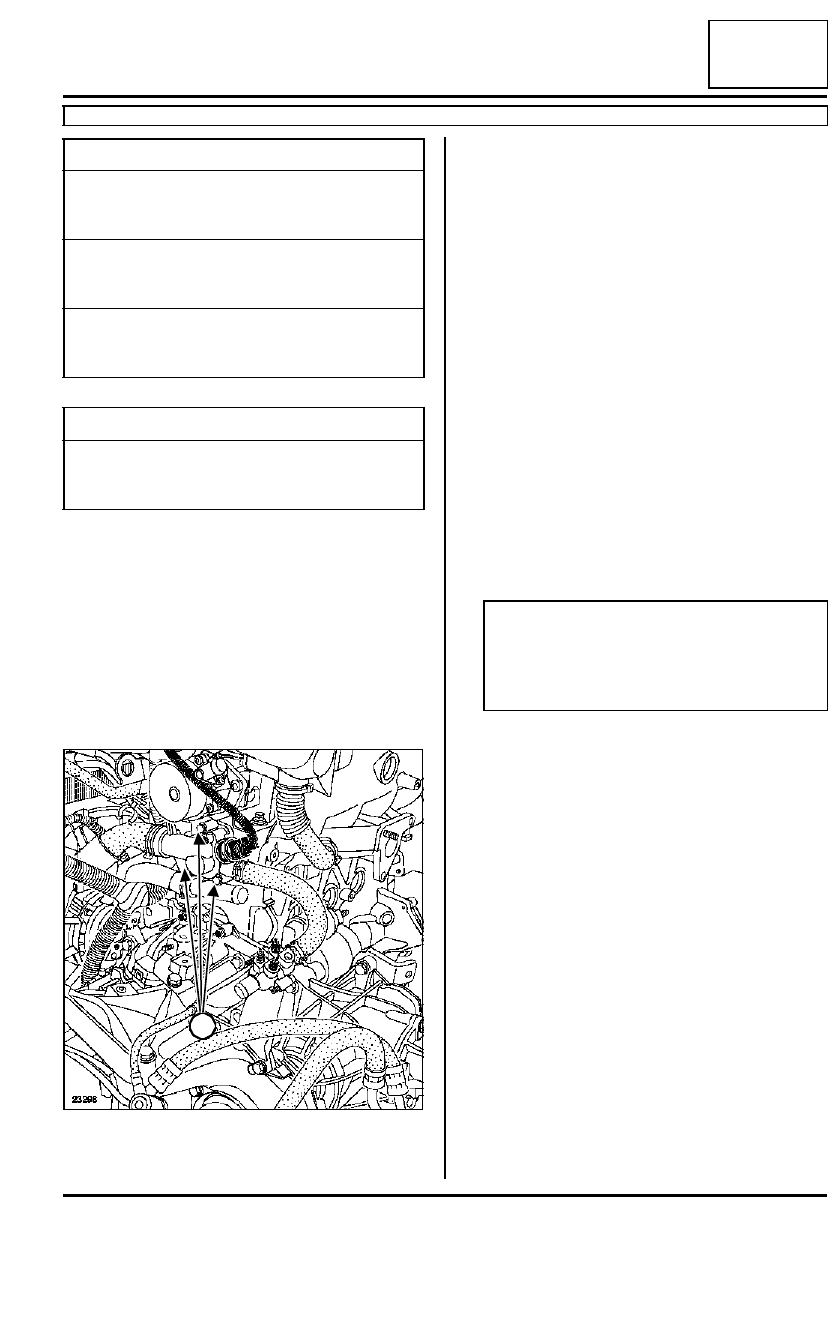

F8Q o F9Q

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- la tapa del motor (si el vehículo está equipado),

- el conducto de alimentación de aire del filtro de

aire,

- el filtro de aire,

- el tubo de reaspiración de aceite (motor F9Q),

- el tubo de desgaseado del depósito de líquido de

refrigeración,

- los tubos de entrada y de salida del cajetín termos-

tático,

- las fijaciones (1) del cajetín termostático,

- la caja termostática.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Colocar el termostato provisto de una junta nueva.

Apretar al par los tornillos de fijación de la tapa
del cajetín termostático (1 daN.m).

Llenar y purgar el circuito de refrigeración (consultar
19A, Refrigeración, Vaciado - Llenado del circui-
to de refrigeración).

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación de la
tapa del cajetín termos-
tático

1 daN.m

23298

1

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  Efectuar Los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

19A

-

52

REFRIGERACIÓN

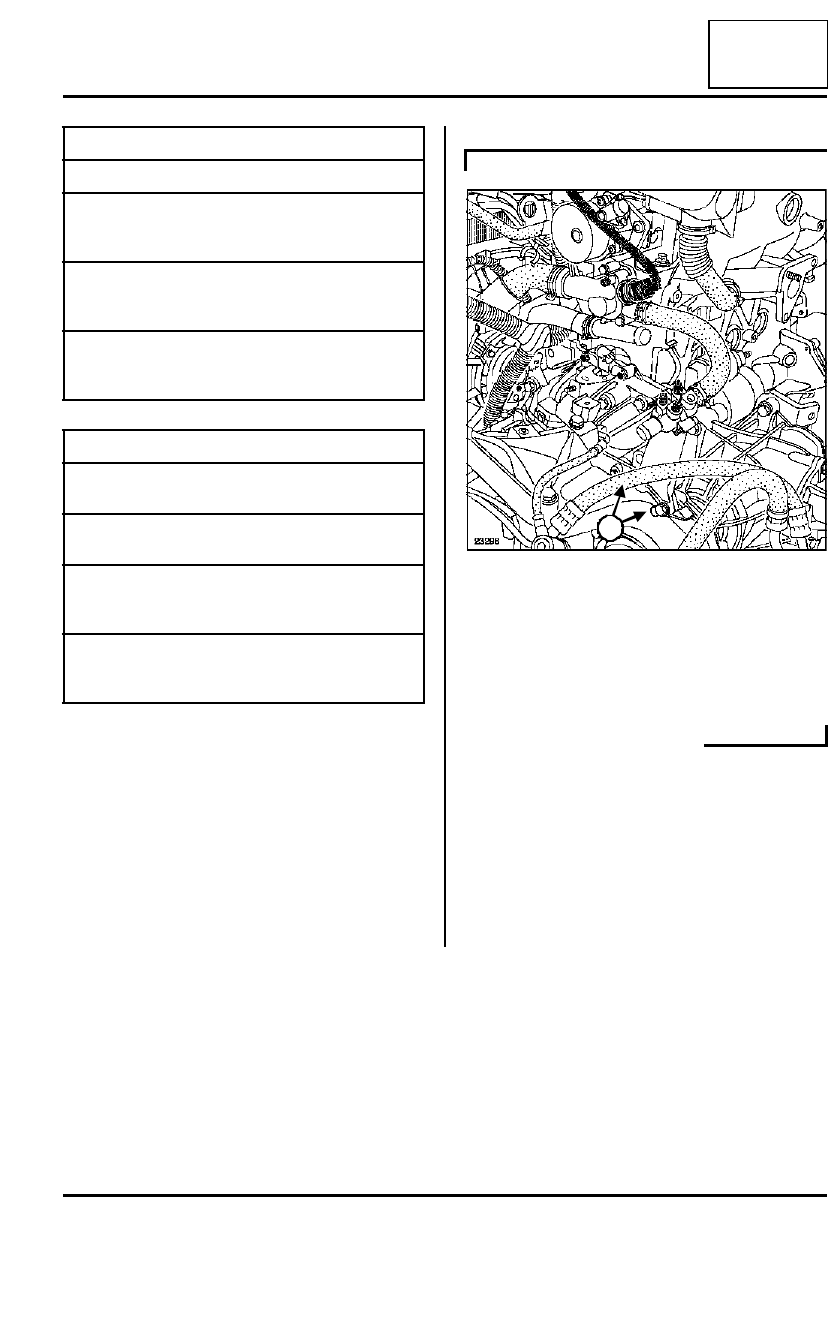

Cajetín de termosumergidos: Extracción - Reposición

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera izquierda,

- el paso de rueda izquierdo.

Instalar los útiles (Ms. 583) en los tubos de agua en
entrada y salida de la caja de termosumergidos.

Extraer:

- los tornillos de fijación (1) del soporte de cajetín de

termosumergidos en la caja de velocidades,

- los tubos de agua en entrada y salida de la caja de

termosumergidos, mediante el útil (Mot. 1202-01)
o el útil (Mot. 1202-02) o el útil (Mot. 1448).

Utillaje especializado indispensable

Ms. 583

Pinzas para tubos

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

bujías en cajetín de ter-
mosumergidos

2 daN.m

conexión eléctrica en la
bujía

0,4 daN.m

tornillos de fijación de la
caja de termosumergi-
dos en soporte

0,8 daN.m

sopor tes de la caja de
termosumergidos en la
caja de velocidades

4,4 daN.m

F9Q

23298

1
