19A

-

45

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

F9Q, y 790

19A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- la rueda delantera derecha, así como el guarda-

barros,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios),

- la polea de la bomba de agua,

- las fijaciones de la bomba de agua empleando el

útil (Mot. 1351).

LIMPIEZA

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Mot. 1351

Llave de trinquete Torx
8 hembra.

Pares de apriete

m

tornillos de la bomba de
agua

1,7 daN.m

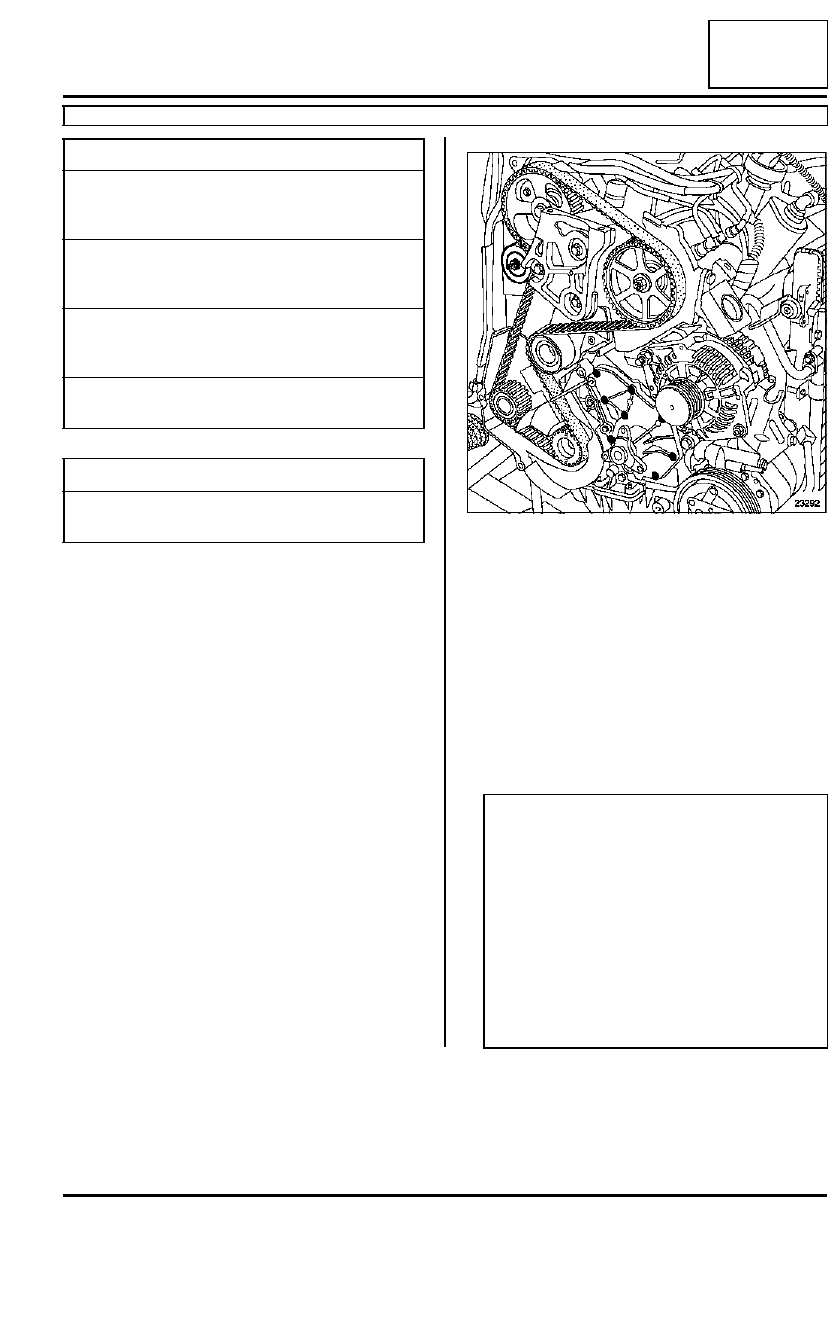

23292

IMPORTANTE

- No rascar los planos de junta de las superficies

de aluminio.

- Ponerse gafas.

- Ponerse guantes durante la operación.

- Limpiar los planos de junta con producto

DECAJOINT para disolver la parte de la junta
que ha quedado pegada.

- Aplicar el producto en la parte que hay que lim-

piar; esperar unos diez minutos y después reti-
rar los residuos con una espátula de madera.

19A

-

46

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

F9Q, y 790

19A

REPOSICIÓN

Colocar:

- la bomba de agua (equipada con su junta nueva),

y apretar al par los tornillos de la bomba de agua
(1,7 daN.m),

- la correa de accesorios y efectuar la tensión (con-

sultar 11A, Parte alta y delantera del motor, Cor-
rea de accesorios).

Efectuar el llenado y la purga del circuito de refrige-
ración (consultar 19A, Refrigeración, Vaciado -
Llenado del circuito de refrigeración).

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; Efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

19A

-

47

REFRIGERACIÓN

Termostato: Extracción - Reposición

D4F o D7F – K9K

19A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A, Batería, Batería: Extracción
- Reposición).

Extraer el protector bajo el motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- el filtro de aire (motor D4F),

- el conducto de alimentación de aire (motor D7F),

- el tubo de desgaseado del depósito de líquido de

refrigeración (motor K9K todos los tipos),

- los tubos de entrada y salida del cajetín termostá-

tico.

Extraer:

- los tornillos de fijación (1) del cajetín termostático,

- la caja termostática.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación del
cajetín termostático

9 N.m

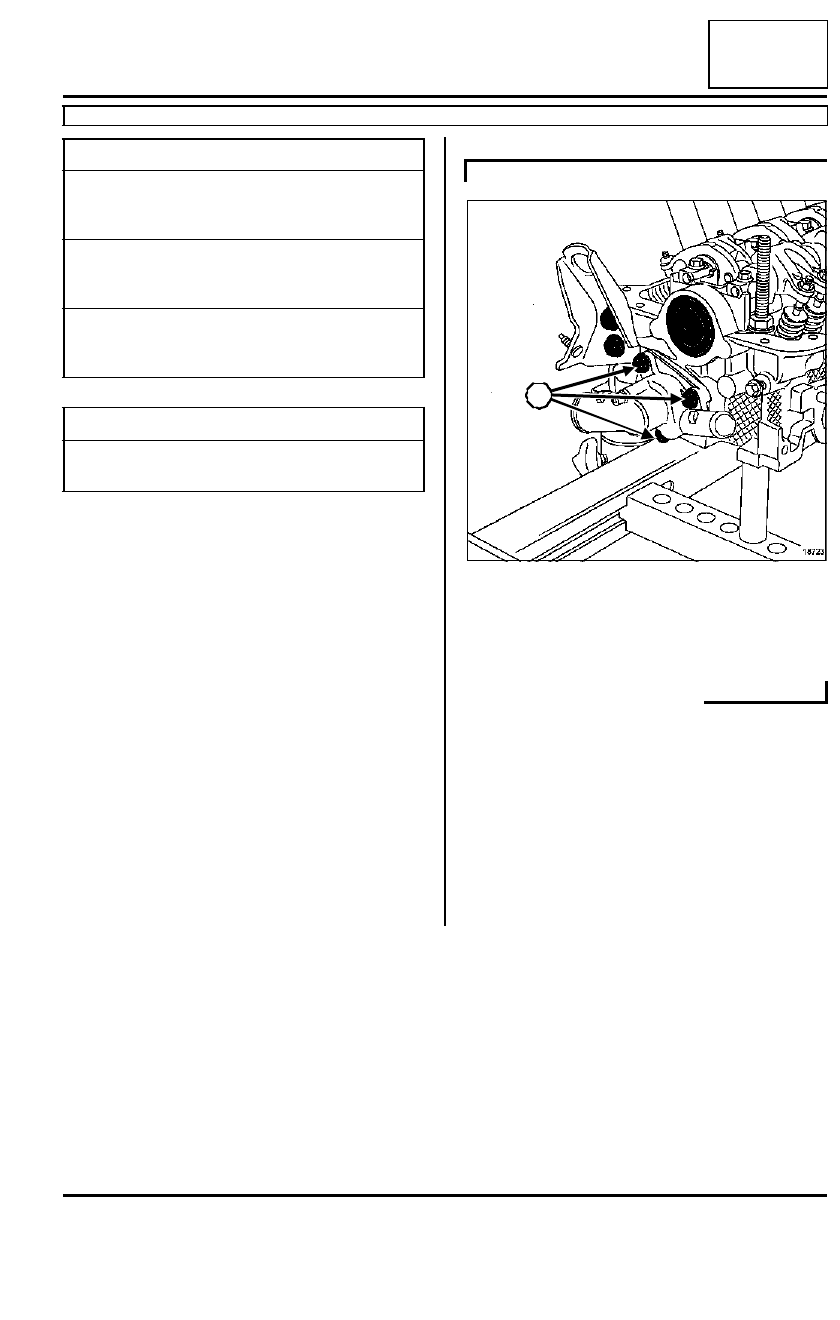

D4F o D7F

18723

1

1

1

19A

-

48

REFRIGERACIÓN

Termostato: Extracción - Reposición

D4F o D7F – K9K

19A

Extraer:

- los tornillos de fijación (1) del cajetín termostático,

- la caja termostática.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Colocar la caja termostática provista de una junta
nueva.

Apretar al par los tornillos de fijación del cajetín
termostático (9 N.m).

Llenar y purgar el circuito de refrigeración (consultar
19A, Refrigeración, Vaciado - Llenado del circui-
to de refrigeración).

Conectar la batería comenzando por el borne positi-
vo.

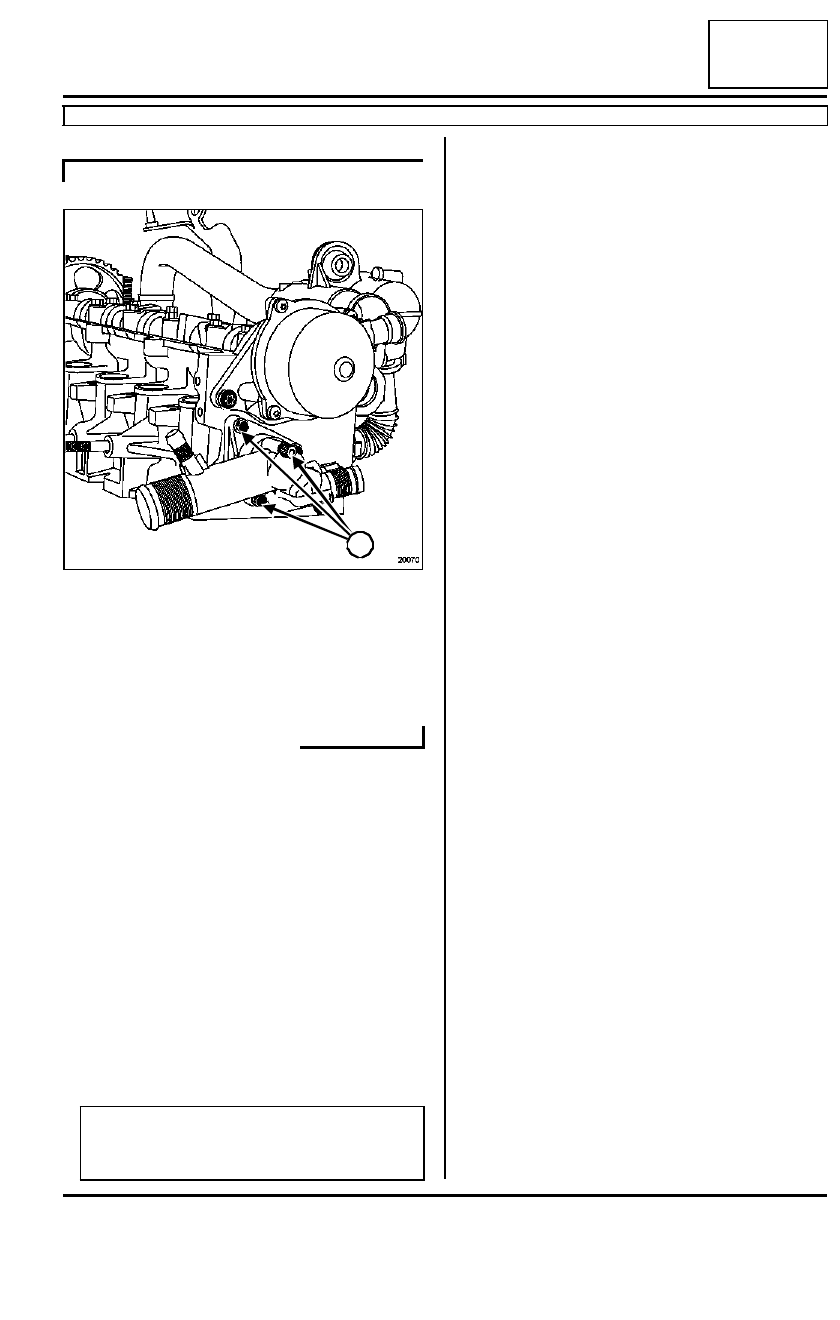

K9K

20070

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80a, Batería: Extracción - reposición).

1

1

1
