Renault Kangoo. Manual - parte 235

19A

-

37

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

19A

REPOSICIÓN

Colocar la bomba de agua.

Apretar en el orden y a los pares:

- los  tornillos de la bomba de agua M8  (2,2

daN.m)(1),

- los tornillos de la bomba de agua M6 (1 daN.m).

Colocar la correa de distribución (consultar 11A,
Parte alta y delantera del motor, Correa de distri-
bución).

Proceder en el orden inverso de la extracción.

Efectuar el llenado y la purga del circuito de refrige-
ración (consultar 19A, Refrigeración, Vaciado y
llenado del circuito de refrigeración).

10063

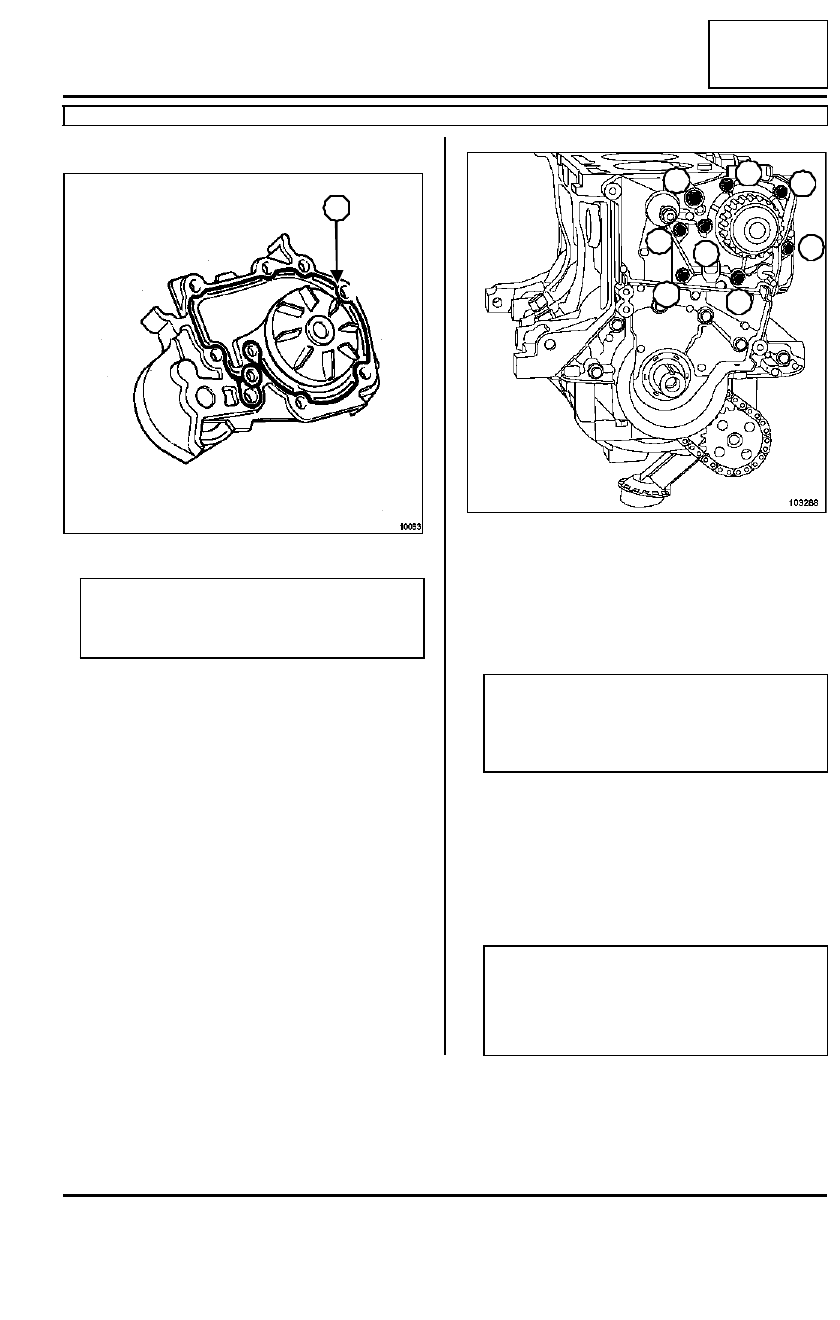

Nota:

La estanquidad se realiza con LOCTITE 518, el
cordón (A) debe tener un ancho de 0,6 mm à 1.

A

103288

Nota:

Poner una o dos gotas de LOCTITE FRENE-
TANCH o equivalente en los tornillos (1) y (4) de
la bomba de agua.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

1

2

3

4

5

6

7

8

19A

-

38

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A, Batería, Batería: Extracción
- Reposición).

Extraer las tapas del motor.

Vaciar el circuito de refrigeración por el manguito in-
ferior del radiador mediante el útil (Mot. 1202-01) o
el útil (Mot. 1202-02) o el útil (Mot. 1448).

Extraer:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios),

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor, Correa de distribución).

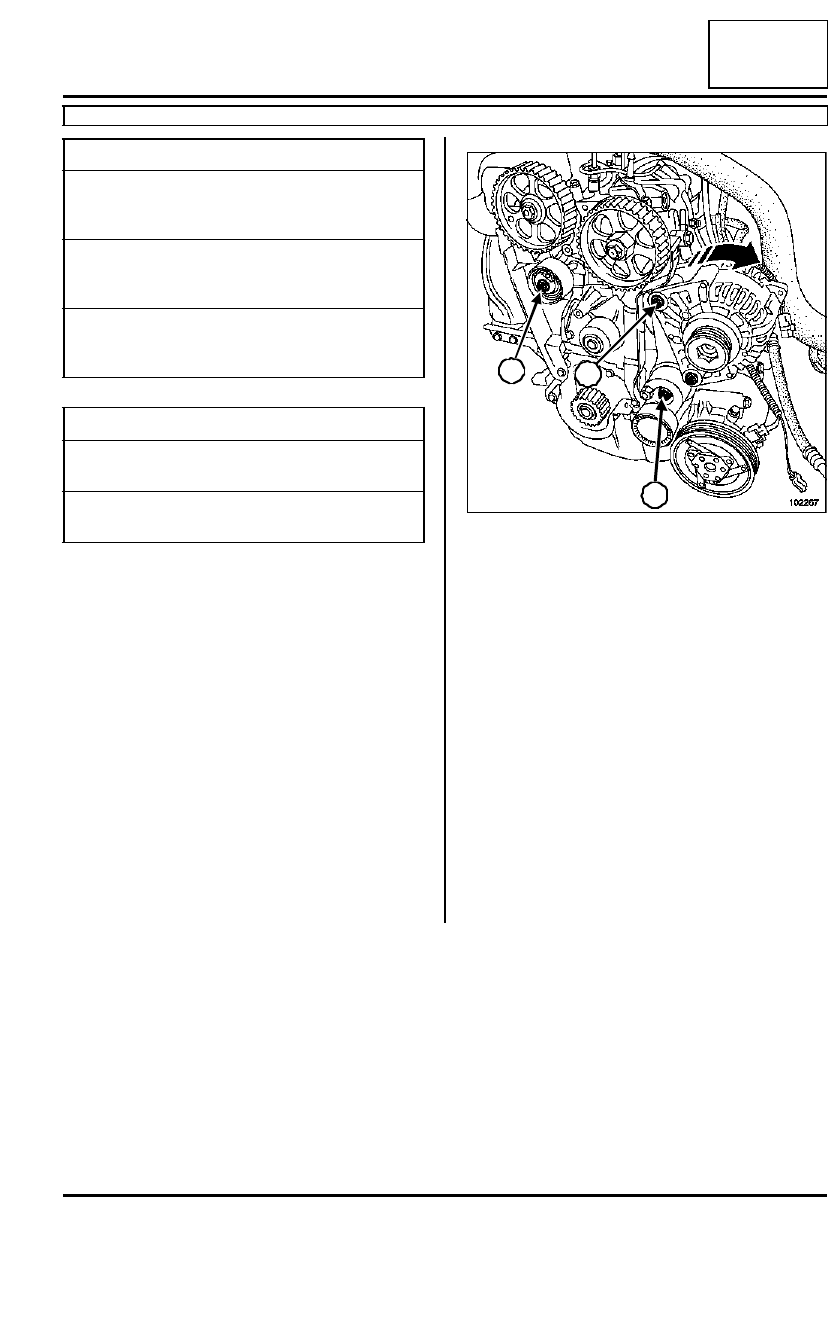

Extraer:

- el rodillo tensor de la correa de distribución (1),

- el rodillo tensor de la correa de accesorios (2).

Desconectar las conexiones eléctricas del alterna-
dor.

Extraer la fijación superior del alternador (3).

Aflojar la fijación inferior.

Bascular el alternador hacia adelante.

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación de la
bomba de agua

1,1 daN.m

tornillos de fijación del
alternador

2,1 daN.m

102267

1

2

3

19A

-

39

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

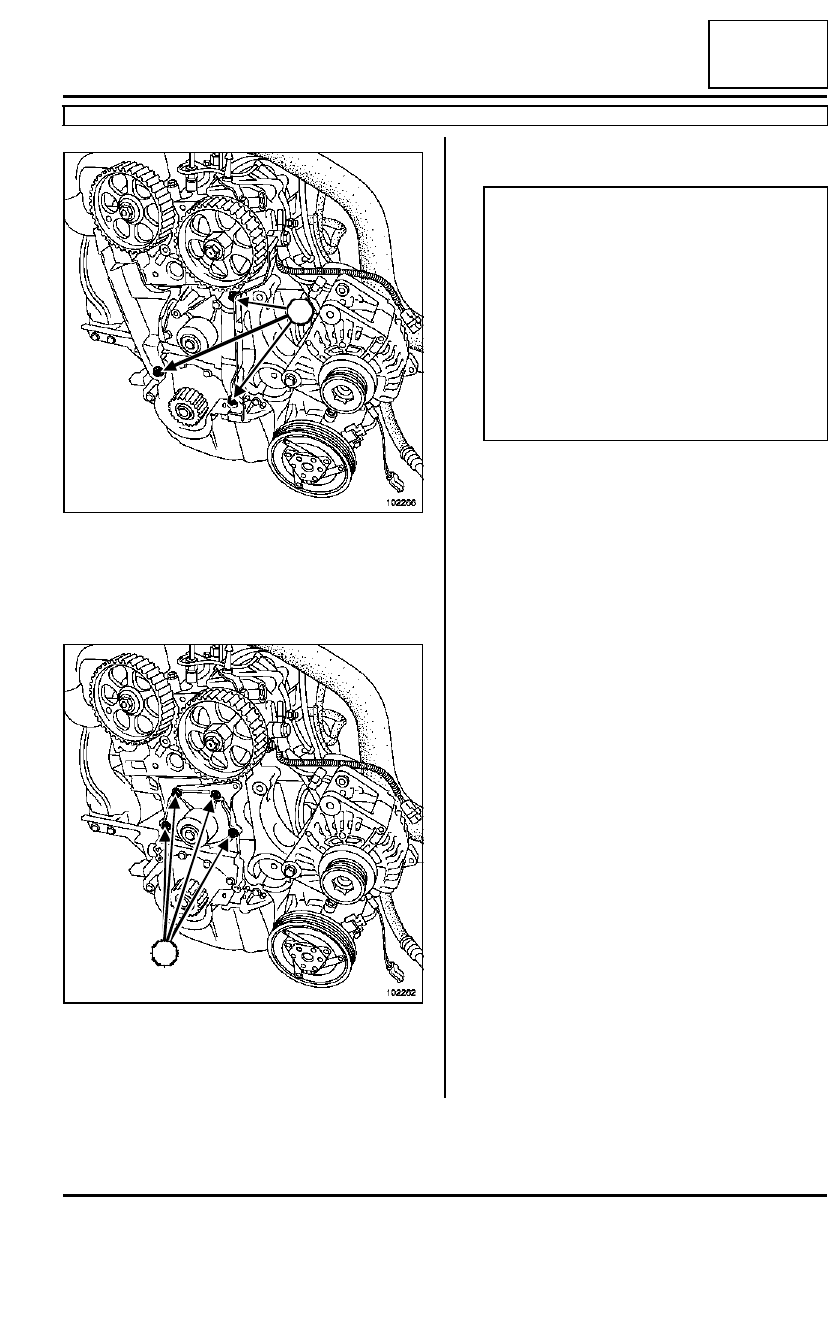

Extraer:

- los tornillos de fijación, (4) del cárter interior de dis-

tribución,

- el cárter interior de distribución.

Extraer:

- los tornillos de fijación (5) de la bomba de agua,

- la bomba de agua.

LIMPIEZA

102266

102262

4

4

5

5

IMPORTANTE

- No rascar los planos de junta de las superficies

de aluminio.

- Ponerse gafas.

- Ponerse guantes durante la operación.

- Limpiar los planos de junta con producto

DECAPJOINT para disolver la parte de la junta
que ha quedado pegada.

- Aplicar el producto en la parte que hay que lim-

piar; esperar unos diez minutos y después reti-
rar los residuos con una espátula de madera.

19A

-

40

REFRIGERACIÓN

Bomba de agua: Extracción - Reposición

K9K

19A

REPOSICIÓN

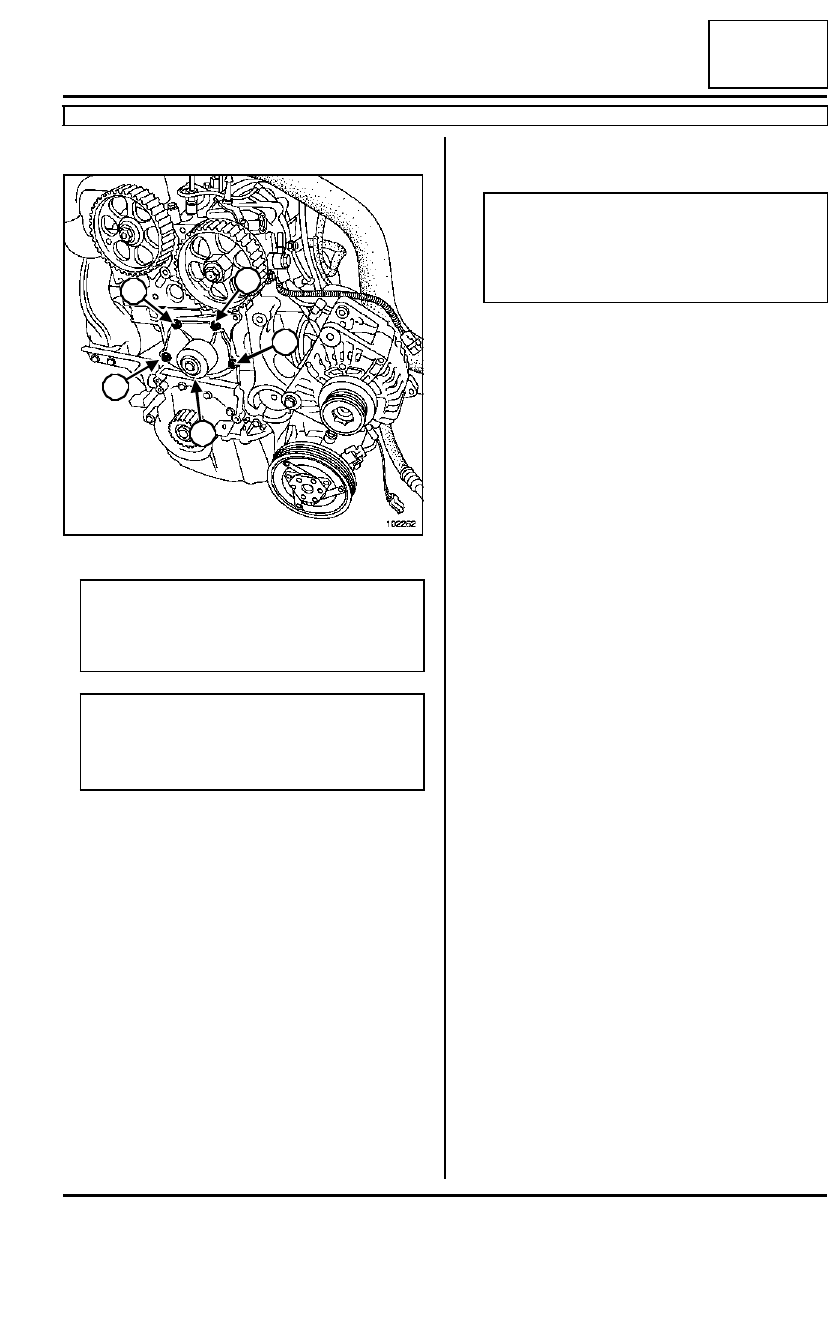

Colocar:

- la bomba de agua,

- los tornillos de fijación (1) a (5) de la bomba de

agua.

Apretar en el orden y al par los tornillos de fijación
de la bomba de agua (1,1 daN.m).

Apretar al par los tornillos de fijación del alterna-
dor  (2,1 daN.m).

Colocar:

- la correa de distribución (consultar 11A, Parte alta

y delantera del motor, Correa de distribución),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios).

Efectuar:

- el llenado del circuito de refrigeración,

- la purga del circuito de refrigeración (consultar

19A, Refrigeración, Vaciado y llenado del cir-
cuito de refrigeración).

102262

ATENCIÓN

Sustituir imperativamente la junta de la bomba
de agua tras cada extracción de la bomba de
agua.

Nota:

Poner una o dos gotas de LOCTITE FRENE-
TANCH o equivalente en los tornillos de fijación
de la bomba de agua.

1

2

3

4

5

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).
