Renault Kangoo. Manual - parte 204

17B

-

40

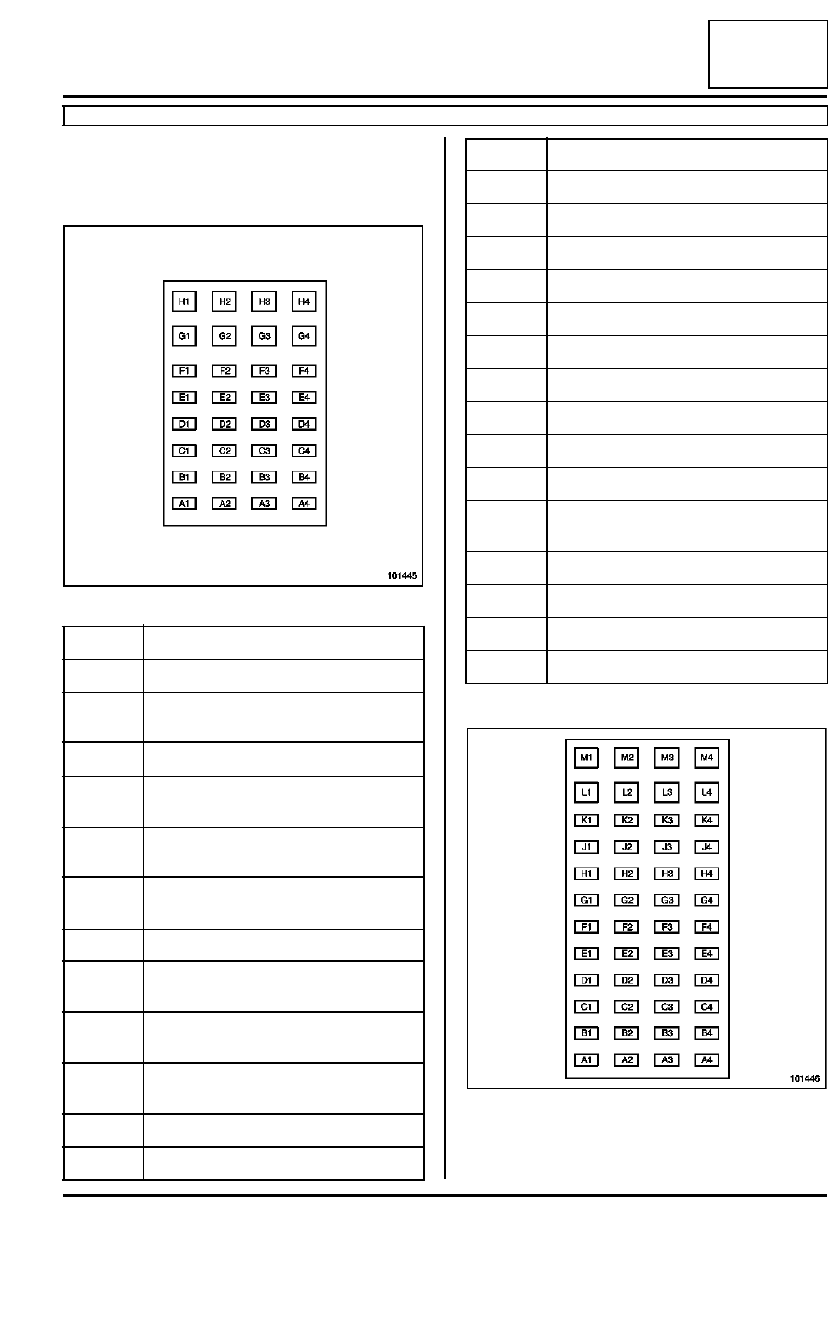

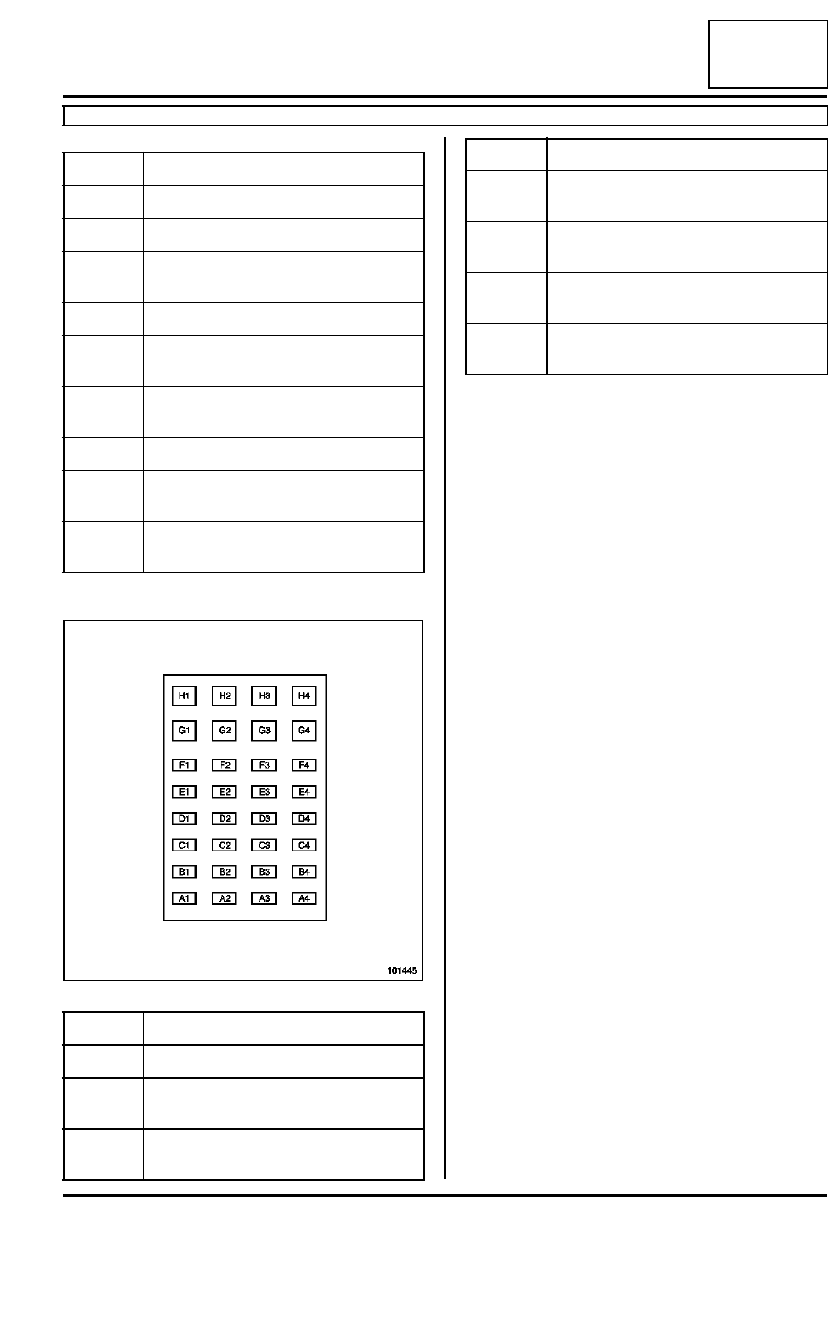

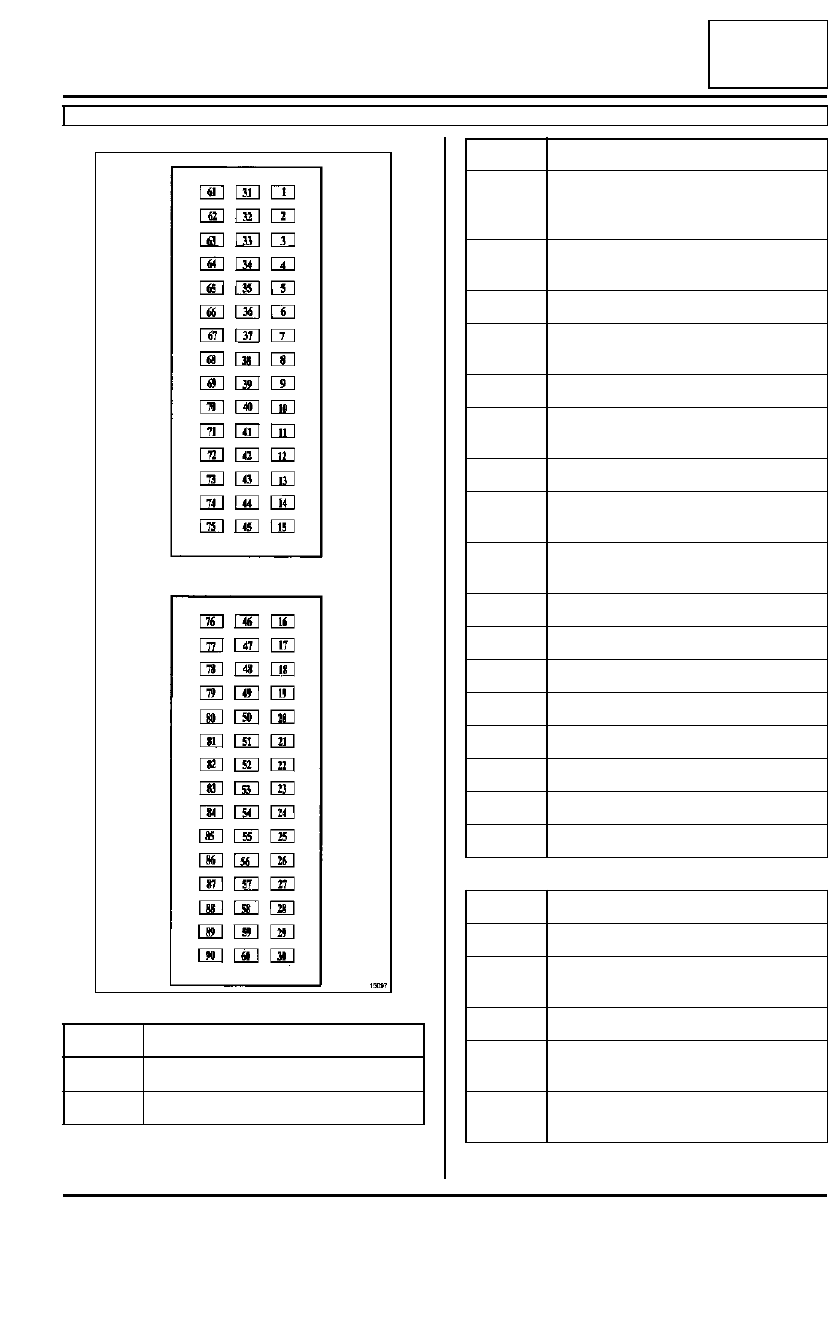

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y K7J, y 700 o 701

17B

15097

Vía

Designación

1

Salida mando de la bobina 2-3

3

Masa potencia

4

Salida mando electroválvula de purga
del absorbedor de los vapores de gaso-
lina

8

Salida mando relé grupo motoventila-
dor de velocidad lenta

9

Salida testigo de temperatura del agua

10

Salida mando compresor del acondicio-
nador de aire

12

Salida mando regulador de ralentí

13

Entrada información temperatura  del
agua

15

Masa captador de presión

16

Entrada información presión del colec-
tor

18

Entrada información presión del fluido
refrigerante

19

Blindaje captador de picado

20

Entrada información picado

24

Entrada información régimen del motor

26

Diagnóstico

28

Masa potencia

29

+APC

30

+AVC

32

Salida mando bobina 1-4

Vía

Designación

33

Masa potencia

38

Salida mando relé del grupo motoventi-
lador de velocidad rápida

39

Salida mando relé actuador

41

Salida mando regulador de ralentí  (vía
A)

42

Salida mando regulador de ralentí  (vía
C)

Vía

Designación

17B

-

41

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y K7J, y 700 o 701

17B

43

Entrada información potenciómetro
mariposa

45

Entrada información sonda de oxígeno

46

Entrada información acondicionador de
aire

49

Entrada información captador de tem-
peratura del aire

53

Entrada información velocidad del vehí-
culo

54

Entrada información régimen del motor

56

Diagnóstico

58

Entrada información sistema antiarran-
que

59

Salida mando inyector 1

60

Salida mando inyector 3

63

Salida mando recalentamiento sonda
de oxígeno

66

+APC

68

Salida mando relé bomba de gasolina

70

Información de la velocidad motor
punto muerto superior

72

Salida mando regulador de ralentí (vía
D)

73

Masa captador temperatura del agua

74

Alimentación potenciómetro mariposa

75

Masa potenciómetro mariposa

77

Masa captador de temperatura del aire

78

Alimentación captador de presión

79

Masa captador de picado

80

Masa sonda de oxígeno

82

Masa captador de presión del fluido
refrigerante

83

Alimentación captador de presión del
fluido refrigerante

Vía

Designación

85

Salida información presostato de direc-
ción asistida según vehículo

89

Salida mando inyector 4

90

Salida mando inyector 2

Vía

Designación

17B

-

42

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

D4F, y 730

17B

Asignación de las entradas y salidas del calculador de
inyección.

Conector A (de 32 vías)

Conector B (de 48 vías)

101445

Vía

Designación

A1

Masa captador presión del colector

A2

Alimentación + 5 V captador de presión
del colector

A3

Señal presión del colector

A4

Señal captador de posición y de régi-
men del motor

B1

Alimentación + 5 V de los potencióme-
tros de la caja mariposa

B2

Señal captador 1 de la caja mariposa
motorizada

B3

Señal - sonda de oxígeno anterior

B4

Masa captador de posición y de régi-
men del motor

C1

Masa común captadores de la caja
mariposa motorizada

C2

Señal captador 2 de la caja mariposa
motorizada

C3

Señal + sonda de oxígeno anterior

C4

Señal captador de picado

D1

Masa sonda de temperatura del agua

D2

Masa sonda de temperatura del aire

D3

Blindaje captador de picado

D4

Señal captador de picado

E1

Señal sonda de temperatura del agua

E2

Señal sonda de temperatura del aire

E3

Mando inyector 4

E4

Mando inyector 2

F3

Mando inyector 1

F4

Mando inyector 3

G2

Masa calentamiento de la sonda de
oxígeno anterior

G3

+ motor caja mariposa motorizada

G4

Mando bobina encendido cilindro 1 y 4

H3

Masa motor caja mariposa motorizada

H4

Mando bobina encendido cilindro 2 y 3

101446

Vía

Designación

17B

-

43

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

D4F, y 730

17B

Conector C (de 32 vías)

Vía

Designación

A3

Señal + sonda de oxígeno posterior

A4

Señal - sonda de oxígeno posterior

D4

Alimentación + 5 V presostato de acon-
dicionador de aire

E1

Mando relé bomba de carburante

E3

Señal presostato de acondicionador de
aire

E4

Masa presostato de acondicionador de
aire

G1

Mando relé de bloqueo de inyección

M1

Masa calentamiento de la sonda de
oxígeno posterior

M3

Mando electroválvula de purga del
absorbedor de los vapores de gasolina

101445

Vía

Designación

C4

Señal contactor de embrague

F2

Alimentación + 5 V potenciómetro del
pedal del acelerador pista 2

F3

Señal potenciómetro del pedal del ace-
lerador pista 2

F4

Masa potenciómetro del pedal del ace-
lerador pista 2

G2

Alimentación + 5 V potenciómetro del
pedal del acelerador pista 1

H2

Señal potenciómetro del pedal del ace-
lerador pista 1

H3

Masa potenciómetro del pedal del ace-
lerador pista 1

Vía

Designación
