Renault Kangoo. Manual - parte 203

17B

-

36

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y D4F, y 712

17B

B L4

Masa potencia

B M1

Salida mando caja mariposa

B M2

Salida mando bobina de encendido 2-3

B M3

Salida mando bobina de encendido 1-4

B M4

Salida mando calentamiento de la
sonda de oxígeno anterior

Vía

Designación

17B

-

37

INYECCIÓN GASOLINA

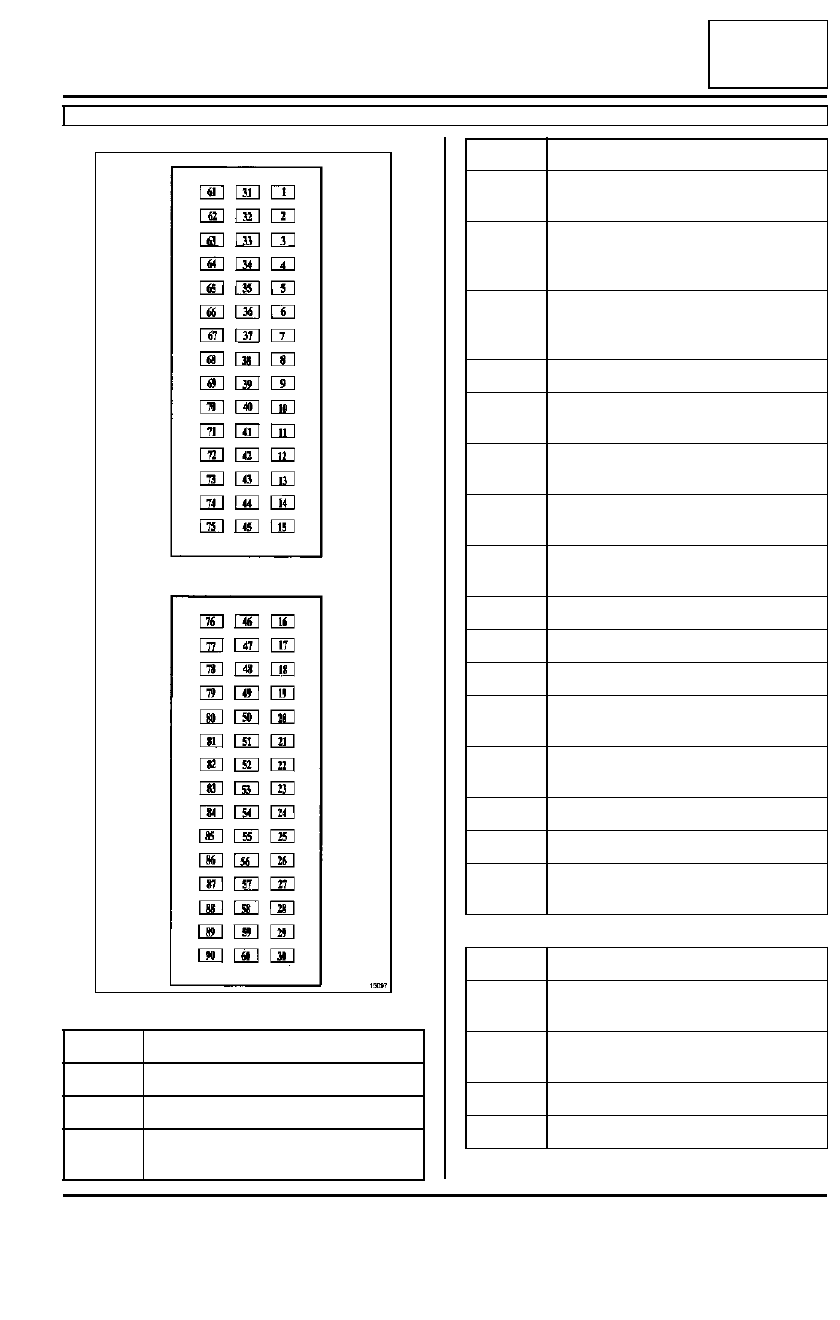

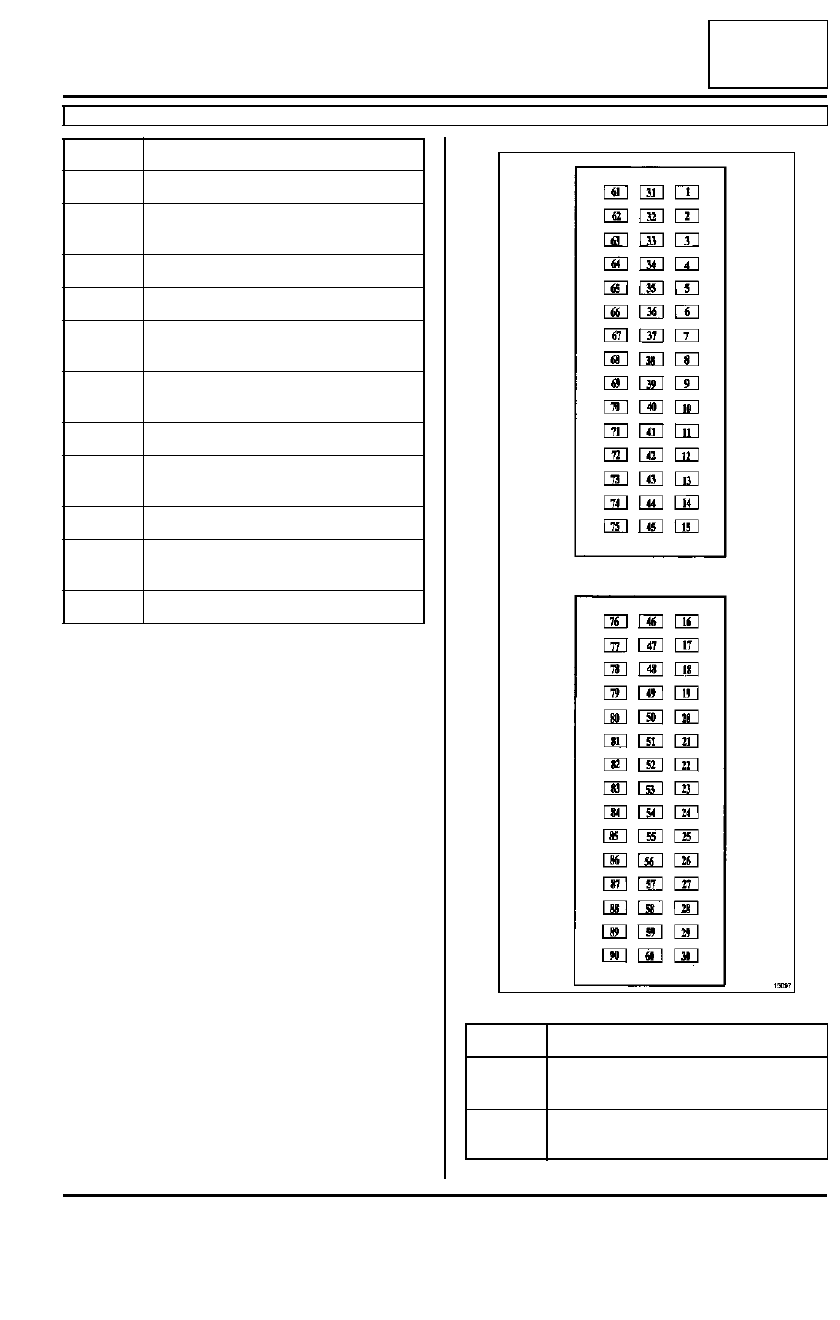

Calculador de inyección de gasolina: Conexión

F76, y K4M, y 750 o 752 o 753

17B

15097

Vía

Designación

1

Salida mando bobina de encendido 2-3

3

Masa potencia 1

6

Alimentación + 5 V potenciómetro de
caja mariposa

7

Alimentación potenciómetro de caja
mariposa

8

Salida mando electroválvula de purga
del absorbedor de los vapores de gaso-
lina

9

Salida mando relé de la bomba de ali-
mentación de gasolina y bobinas de
encendido

10

Salida mando relé principal

11

Salida mando relé grupo motoventila-
dor 1

12

Entrada información captador de
picado

13

Entrada información potenciómetro
caja mariposa pista 2

14

Entrada señal potenciómetro pedal
pista 1

15

Masa captador presión del colector

32

Salida mando bobina de encendido 1-4

33

Masa potencia 3

38

Salida mando testigo de alerta tempe-
ratura del agua

39

Entrada prohibición embrague compre-
sor del acondicionador de aire

40

Salida mando testigo OBD

41

Entrada información régimen del motor

42

Salida consumo de carburante ordena-
dor de bordo

Vía

Designación

43

Entrada información potenciómetro de
pedal pista 2

44

Entrada información sonda de oxígeno
posterior

45

Entrada información sonda anterior

61

Salida mando (+) caja mariposa

Vía

Designación

17B

-

38

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y K4M, y 750 o 752 o 753

17B

62

Salida mando (-) caja mariposa

65

Salida mando calentamiento sonda
anterior

66

Alimentación + después del relé

67

Masa potencia 2

68

Salida mando calentamiento sonda de
oxígeno posterior

69

Salida mando relé grupo motoventila-
dor 2

70

Salida mando testigo de fallo

71

Alimentación + 5 V potenciómetro de
pedal pista 2

72

Masa captador de picado

73

Masa captador de temperatura  del
agua

75

Masa potenciómetro de pedal pista 1

Vía

Designación

15097

Vía

Designación

16

Entrada información captador presión
del colector

17

Entrada señal potenciómetro caja mari-
posa pista 1

17B

-

39

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y K4M, y 750 o 752 o 753

17B

18

Entrada información temperatura  del
aire

19

Blindaje captador de picado

21

Entrada información contactor de mar-
cha atrás

24

Entrada información régimen del motor

27

Entrada  / salida unión multiplexada
CAN HIGH (habitáculo)

28

Masa potencia 4

29

Alimentación + después de contacto

30

Alimentación + antes de contacto

46

Entrada información temperatura  del
agua

51

Entrada información velocidad del vehí-
culo

52

Entrada información contactor de stop
por apertura

53

Entrada información contactor de stop
por cierre

54

Entrada información régimen del motor

56

Diagnóstico línea K

57

Entrada/salida unión multiplexada CAN
LOW (habitáculo)

59

Salida mando inyector 1

Vía

Designación

60

Salida mando inyector 3

76

Masa sonda de oxígeno posterior

78

Alimentación del captador de presión
del colector

80

Masa sonda de oxígeno anterior

81

Entrada información potencia absor-
bida

82

Masa potenciómetros (pista 1 y 2) caja
mariposa motorizada

Vía

Designación

84

Masa captador temperatura del aire

85

Salida información presostato de direc-
ción asistida

87

Masa potenciómetro de pedal pista 2

88

Entrada bloqueo por software

89

Salida mando inyector 4

90

Salida mando inyector 2

Vía

Designación
