Renault Kangoo. Manual - parte 201





17B

-

28

INYECCIÓN GASOLINA

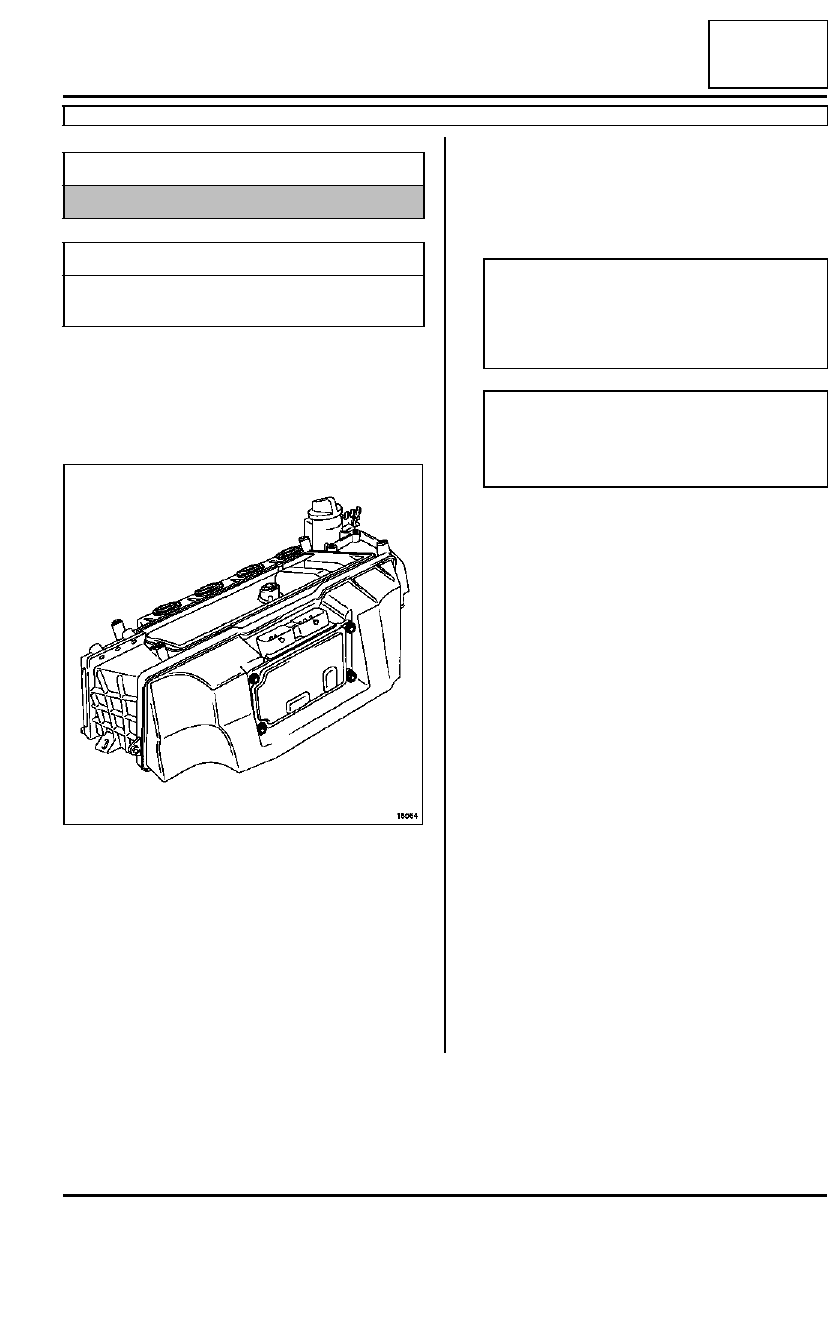

Calculador de inyección de gasolina: Extracción - Reposición

F76, y D4F, y 712

17B

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer las tapas del motor.

Desconectar los dos conectores del calculador de
inyección.

Aflojar los cuatro tornillos de fijación del calculador,
repartiendo el aflojado.

Extraer:

- los cuatro tornillos de fijación del calculador sobre

el soporte,

- el calculador,

- la junta.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del calcula-
dor de inyección (0,5 daN.m)
.

Controlar mediante elútil de diagnóstico que este
aprendizaje se efectúe correctamente. Proceder al
borrado de los fallos y a una reinicialización de los
aprendizajes.

El aprendizaje del tope mínimo de la mariposa se
efectúa al poner el contacto por primera vez.

- poner el contacto 3 s aproximadamente y después

arrancar el motor,

- parar el motor y después cortar el contacto,

- esperar la fase de autoalimentación del calculador

«  power-latch  », aproximadamente 5 s, y después
arrancar el motor.

Dejar girar el motor al ralentí para alcanzar una tem-
peratura del agua del motor de 60˚C (tiempo estima-
do a partir de una temperatura del agua del motor de
20˚C: aproximadamente 3 minutos).

Realizar una prueba en carretera para aprender los
adaptativos de la caja mariposa.

Asegurarse del correcto funcionamiento del vehícu-
lo.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación del
calculador de inyección

0,5 daN.m

18564

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción
)

Nota:

Al poner el contacto, la caja mariposa motori-
zada debe efectuar un ciclo de aprendizaje de
los topes mínimo y máximo.

17B

-

29

INYECCIÓN GASOLINA

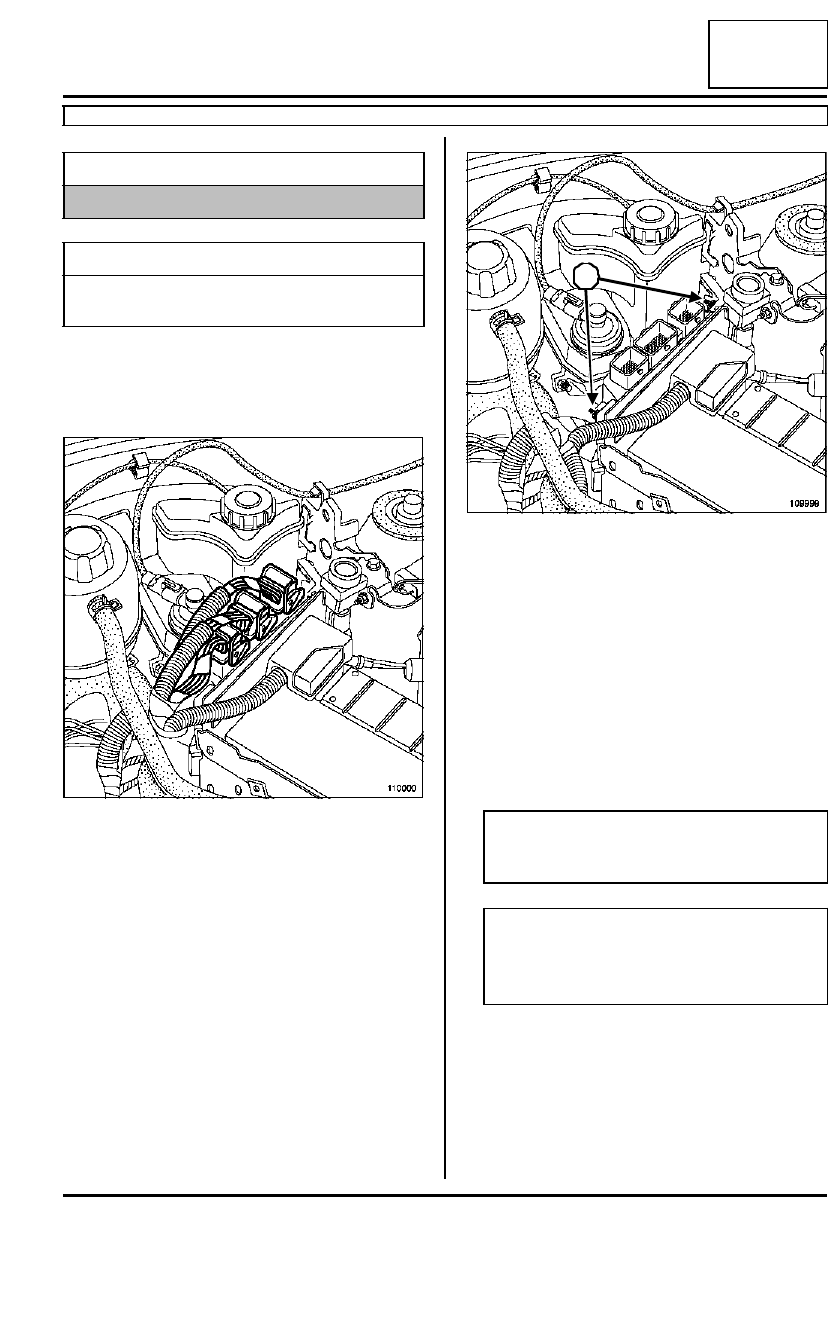

Calculador de inyección de gasolina: Extracción - Reposición

D4F, y 730

17B

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Desconectar los conectores  del calculador de
inyección.

Extraer:

- las tuercas (1) de fijación del calculador ,

- el calculador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par las tuercas de fijación del calcula-
dor (8 N.m)
.

Conectar la batería comenzando por el borne positi-
vo.

Controlar utilizando el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET051: «
Aprendizajes topes mariposa  »
.

Efectuar el aprendizaje de la corona dentada del vo-
lante motor durante una prueba en carretera:

- Efectuar dos desaceleraciones sucesivas en la ter-

cera velocidad, de 4.000 r.p.m.hasta el régimen de
reenganche del motor.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tuercas de fijación del
calculador

8 N.m

110000

109999

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción-reposición).

Nota:

Al poner el contacto, la caja mariposa motori-
zada debe efectuar un ciclo de aprendizaje de
los topes

1

1

17B

-

30

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Extracción - Reposición

D4F, y 730

17B

- El reenganche del motor es el momento, durante

una desaceleración con el pie levantado y la inyec-
ción cortada, en que el calculador autoriza de nue-
vo la inyección.

Controlar mediante el útil de diagnóstico que estos
aprendizajes estén bien efectuados ET089: «
Aprendizaje corona dentada del volante motor
 »
.

Leer los códigos de los fallos.

Reparar si es necesario.

Borrar los códigos de los fallos.

Asegurarse del correcto funcionamiento del vehícu-
lo.

17B

-

31

INYECCIÓN GASOLINA

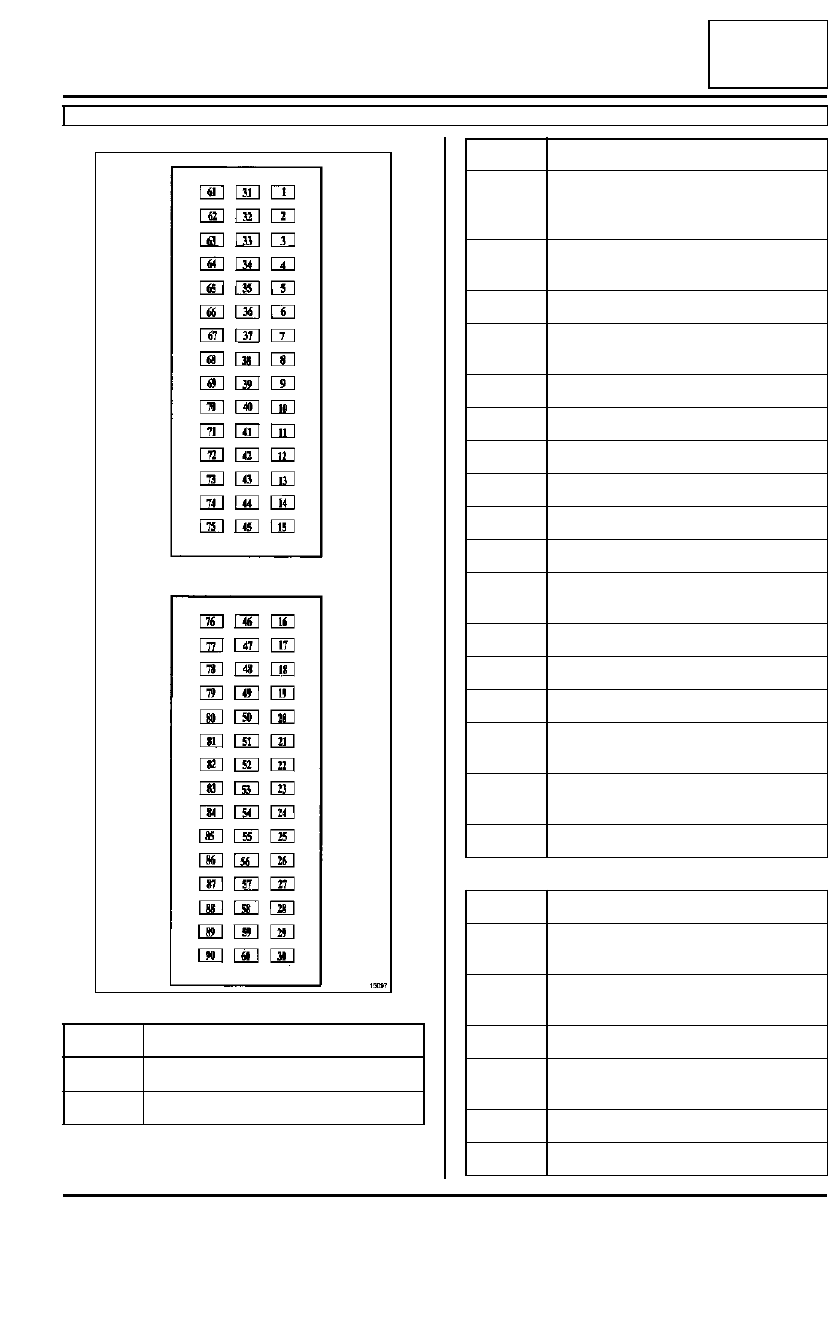

Calculador de inyección de gasolina: Conexión

F76, y D7F, y 726

17B

15097

Vía

Designación

1

Salida mando de la bobina

3

Masa

4

Salida mando electroválvula de purga
del absorbedor de los vapores de gaso-
lina

8

Salida mando relé grupo motoventila-
dor de velocidad lenta

9

Salida testigo de temperatura del agua

10

Salida mando compresor de acondicio-
nador de aire

11

Salida ordenador de bordo

12

Salida mando regulador de ralentí

13

Entrada temperatura del agua

15

Masa captador de presión

32

Salida mando bobina

33

Masa

38

Salida mando relé del grupo motoventi-
lador de velocidad rápida

39

Salida mando relé actuador

41

Salida mando regulador de ralentí

42

Salida mando regulador de ralentí

43

Entrada información potenciómetro
mariposa

44

Entrada señal sonda de oxígeno poste-
rior

45

Entrada sonda de oxígeno anterior

Vía

Designación

63

Salida recalentamiento sonda de
oxígeno anterior

65

Salida recalentamiento sonda de
oxígeno posterior

66

+ después del relé

68

Salida mando relé de la bomba de
gasolina

70

Salida información régimen del motor

72

Salida mando regulador de ralentí

Vía

Designación
