Renault Kangoo. Manual - parte 202





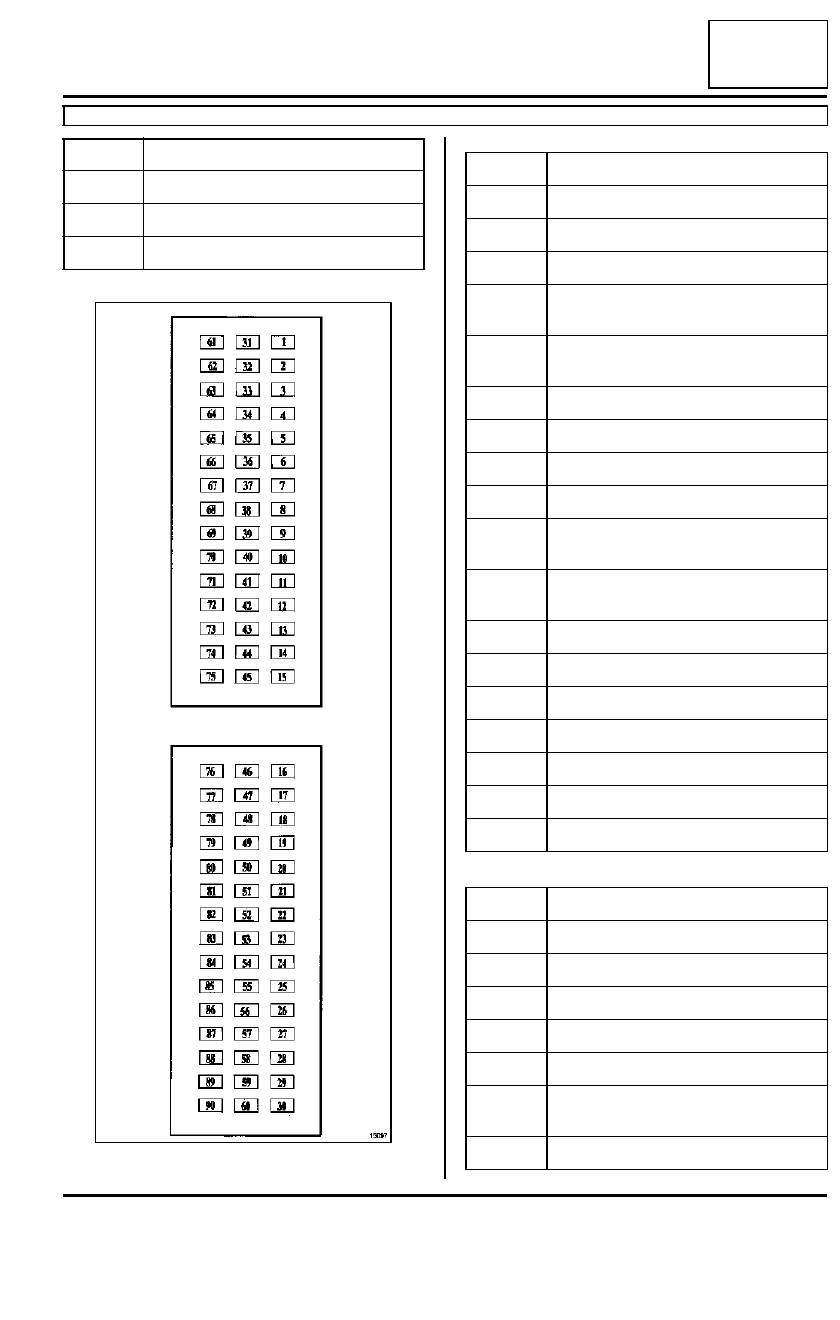

17B

-

32

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y D7F, y 726

17B

73

Masa sonda de temperatura del agua

74

Alimentación potenciómetro mariposa

75

Masa potenciómetro mariposa

15097

Vía

Designación

Vía

Designación

16

Entrada señal captador de presión

19

Blindaje captador de picado

20

Entrada señal captador de picado

23

Entrada información potencia absor-
bida compresor

24

Entrada información captador de régi-
men del motor

26

Entrada diagnóstico

28

Masa

29

+ después de contacto

30

+ batería

46

Entrada información acondicionador de
aire

49

Entrada información temperatura  del
aire

52

No utilizada

53

Entrada velocidad del vehículo

54

Entrada señal captador de régimen

56

Entrada/salida diagnóstico

58

Entrada antiarranque

59

Salida mando inyector 1

60

Salida mando inyector 3

Vía

Designación

76

Masa sonda de oxígeno posterior

77

Masa captador de temperatura del aire

78

Alimentación captador de presión

79

Masa captador de picado

80

Masa sonda de oxígeno anterior

85

Entrada presostato de dirección asis-
tida

88

Entrada parabrisas térmico

17B

-

33

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y D7F, y 726

17B

89

Salida mando inyector 4

90

Salida mando inyector 2

Vía

Designación

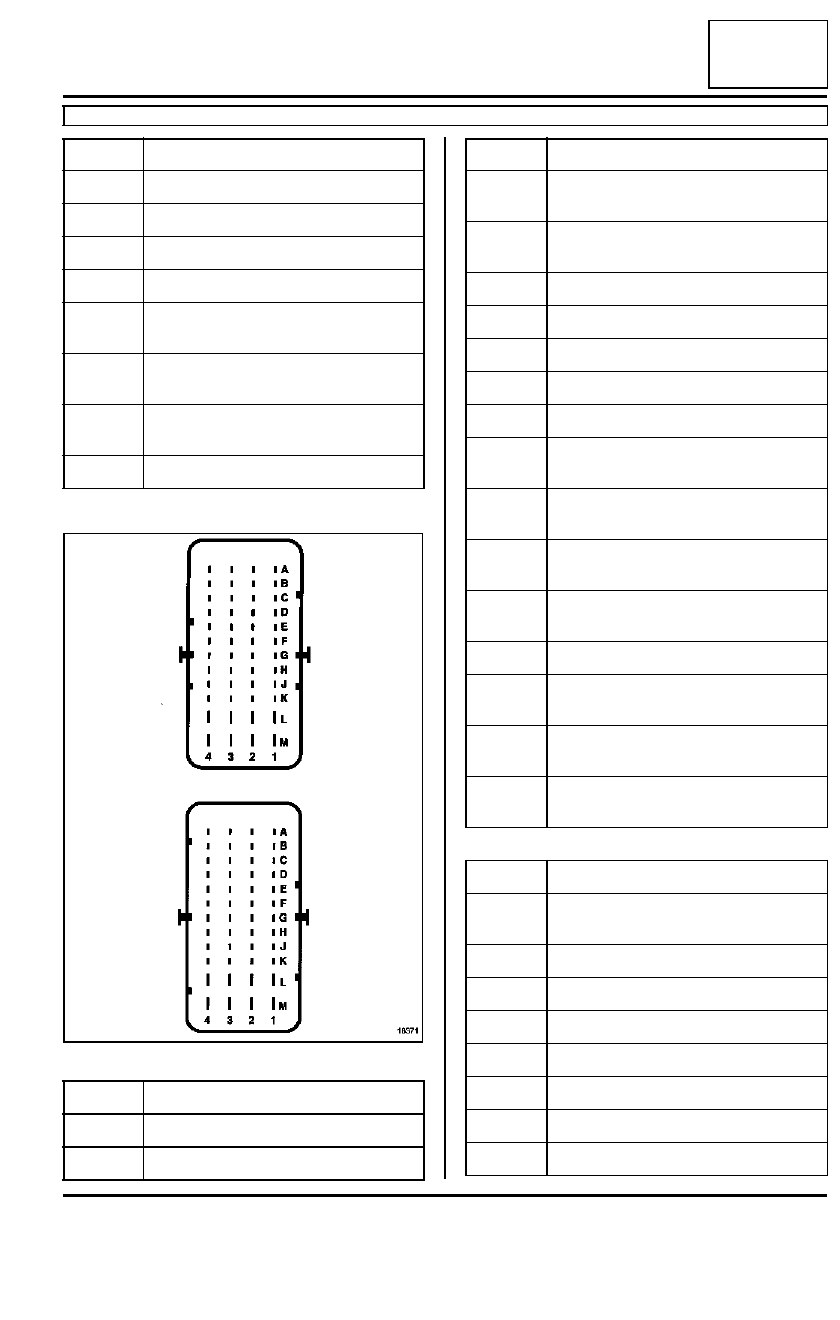

17B

-

34

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y D4F, y 712

17B

Conector A (negro)

18371

Vía

Designación

A A4

Salida mando compresor de acondicio-
nador de aire

A B1

Alimentación potenciómetro del pedal
del acelerador pista 1

A B3

Entrada contactor de frenos (cerrado)

A B4

Masa potenciómetro del pedal del ace-
lerador pista 2

A C1

Alimentación captador presión de fluido
refrigerante

A C2

Salida mando compresor de acondicio-
nador de aire

A C3

Entrada contactor de frenos (abierto)

A C4

Masa pedal potenciómetro acelerador
pista 1

A D2

Entrada ciclado acondicionador de aire

A D4

Salida mando grupo motoventilador de
velocidad rápida

A E1

Masa sonda de oxígeno posterior

A E4

Salida información régimen del motor

A F1

Alimentación pedal del acelerador pista
2

A F3

Entrada mando marcha/parada del
regulador de velocidad

A G1

Salida mando relé bomba de gasolina

A G2

Masa mando conductor de regulador
de velocidad

G3

Entrada información contactor de
embrague

A G4

Entrada  mando  marcha/parada  limita-
dor de velocidad

A H1

Entrada información potenciómetro de
pedal del acelerador pista 1

Vía

Designación

A H2

Entrada información sonda de oxígeno
posterior

A H3

Unión multiplexada habitáculo (CAN
LOW)

A H4

Entrada información potencia absor-
bida por el compresor de acondiciona-
dor de aire

A J1

Entrada información captador de pre-
sión del fluido refrigerante

A J2

Entrada información mando conductor
de regulador - limitador de velocidad

A J3

Unión multiplexada motor (CAN HIGH)

A J4

Unión multiplexada habitáculo (CAN
HIGH)

A K1

Entrada información potenciómetro del
pedal del acelerador pista 2

A K2

Masa captador presión de fluido de
refrigerante

Vía

Designación

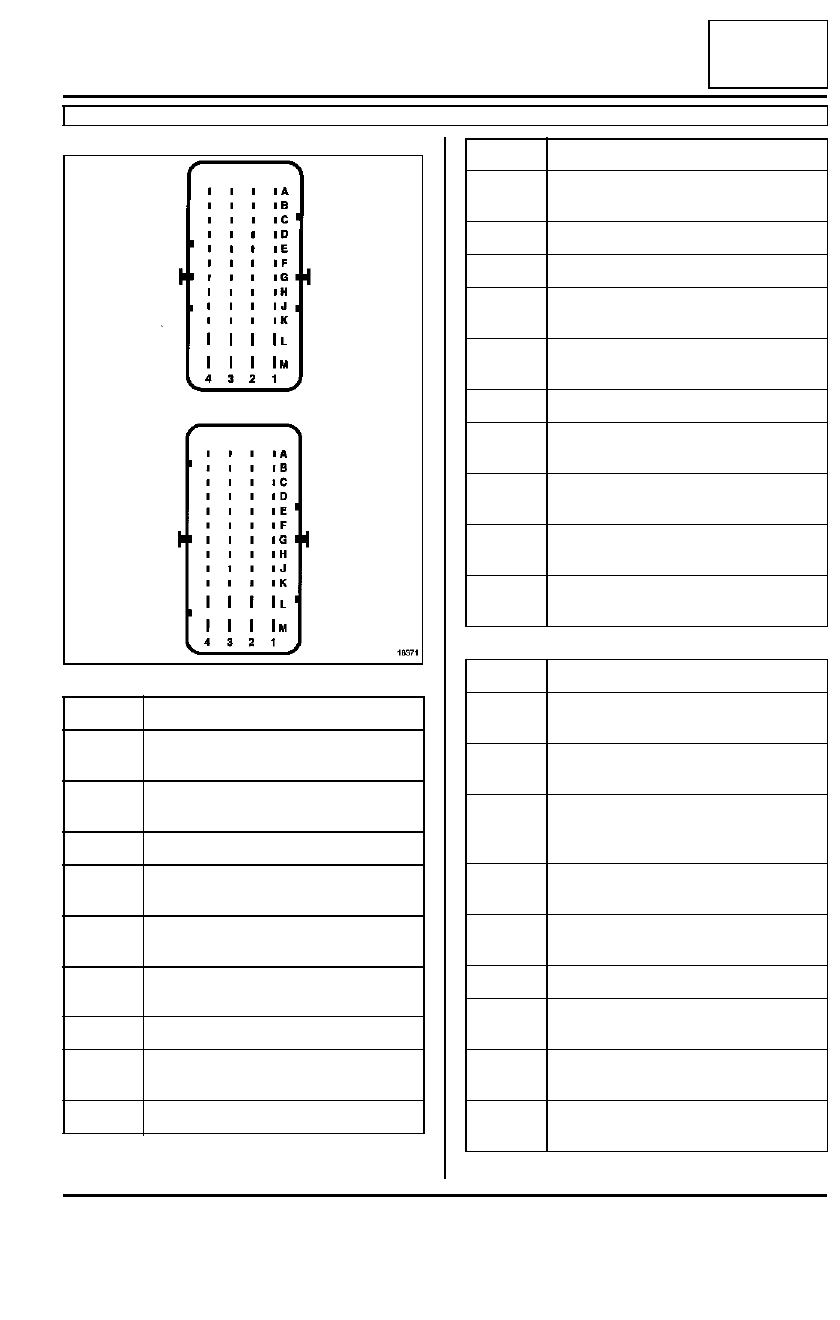

17B

-

35

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Conexión

F76, y D4F, y 712

17B

CONECTOR B (marrón)

A K3

Unión multiplexada motor (CAN LOW)

A K4

Diagnóstico línea K

A L3

+ después del relé

A L4

+ antes de contacto

A M1

Salida mando de calentamiento sonda
de oxígeno

A M2

Salida mando relé de bloqueo de inyec-
ción

A M3

Mando electroválvula de purga del
absorbedor de los vapores de gasolina

A M4

+ después de contacto

18371

Vía

Designación

B A1

Entrada información régimen del motor

B A2

Entrada información régimen del motor

Vía

Designación

B B2

Alimentación del captador presión del
colector

B C1

Alimentación potenciómetro mariposa
(5V)

B C2

Entrada captador de picado

B C3

Entrada captador de picado

B D1

Masa sonda de oxígeno anterior

B D2

Blindaje captador de picado

B D3

Masa captador de temperatura del aire

B D4

Entrada información captador de tem-
peratura del agua

B E3

Entrada información sonda de oxígeno
anterior

B E4

Entrada información captador de tem-
peratura del aire

B F1

Masa captador de temperatura  del
agua

B F2

Masa captador de presión del colector

B F3

Entrada información presión del colec-
tor

B F4

Entrada información potenciómetro de
posición mariposa pista 2

B G1

Masa potenciómetro de posición mari-
posa

Vía

Designación

B G3

Entrada información potenciómetro de
posición mariposa pista 1

B J1

Salida mando inyector 1

B K1

Salida mando inyector 2

B K3

Salida mando inyector 3

B K4

Salida mando inyector 4

B L1

Salida mando caja mariposa

B L2

Masa potencia

B L3

Masa potencia

Vía

Designación
