Renault Kangoo. Manual - parte 200

17B

-

24

INYECCIÓN GASOLINA

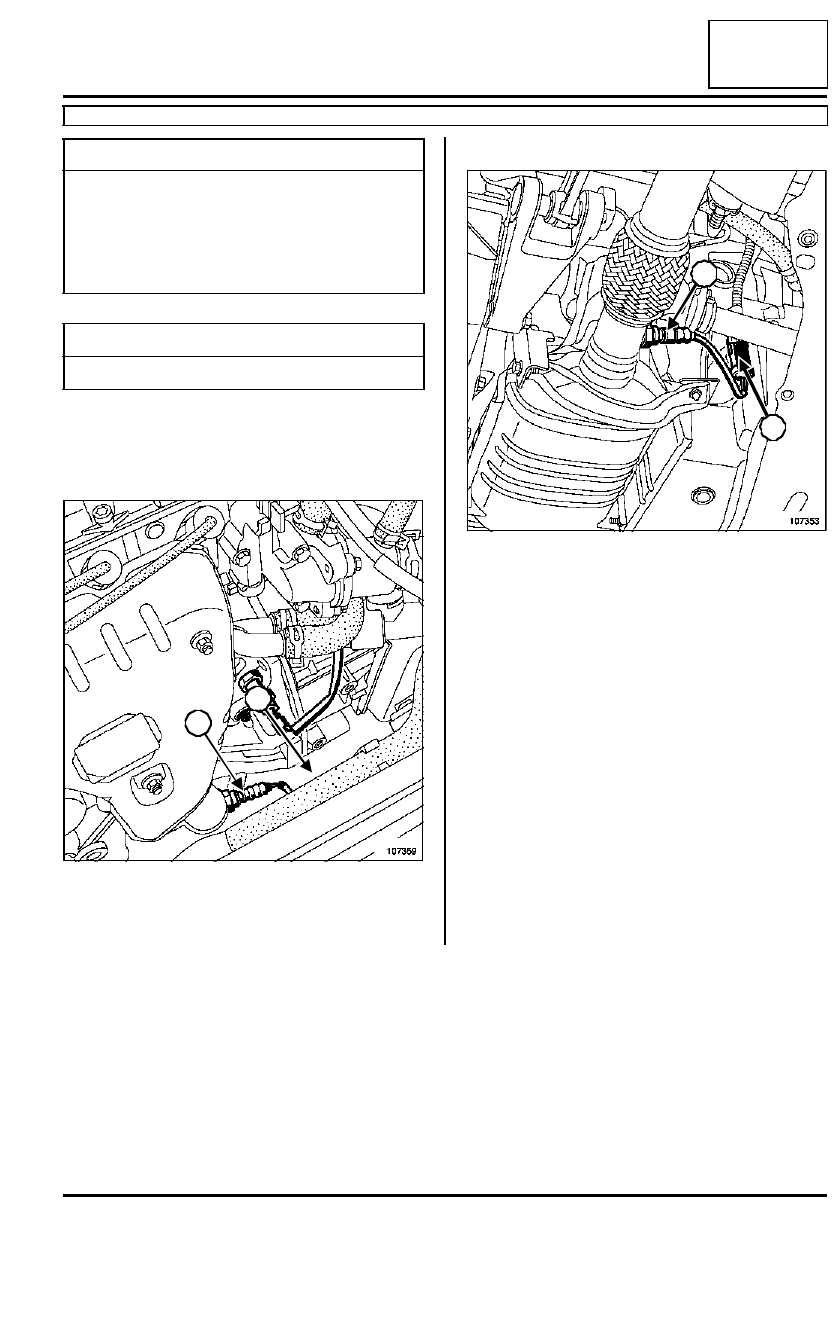

Sondas de oxígeno: Extracción - Reposición

F76, y K7J, y 700 o 701

17B

EXTRACCIÓN

I - SONDA DE OXÍGENO ANTERIOR

Desconectar el conector (1) de la sonda de oxígeno
anterior.

Extraer la sonda (2) mediante el útil (Mot. 1495-01).

II - SONDA DE OXÍGENO POSTERIOR

Desconectar el conector (3) de la sonda de oxígeno
posterior.

Extraer la sonda de oxígeno (4) con ayuda de una
llave fija de 24 mm.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los sondas de oxígeno  (4,5 daN.m)
con ayuda de una llave fija de 24 mm para la sonda
de oxígeno posterior y con la ayuda del útil (Mot.
1495-01) para la sonda de oxígeno anterior.

Utillaje especializado indispensable

Mot. 1495-01

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

sondas de oxígeno

4,5 daN.m

107359

2

1

107353

4

3

17B

-

25

INYECCIÓN GASOLINA

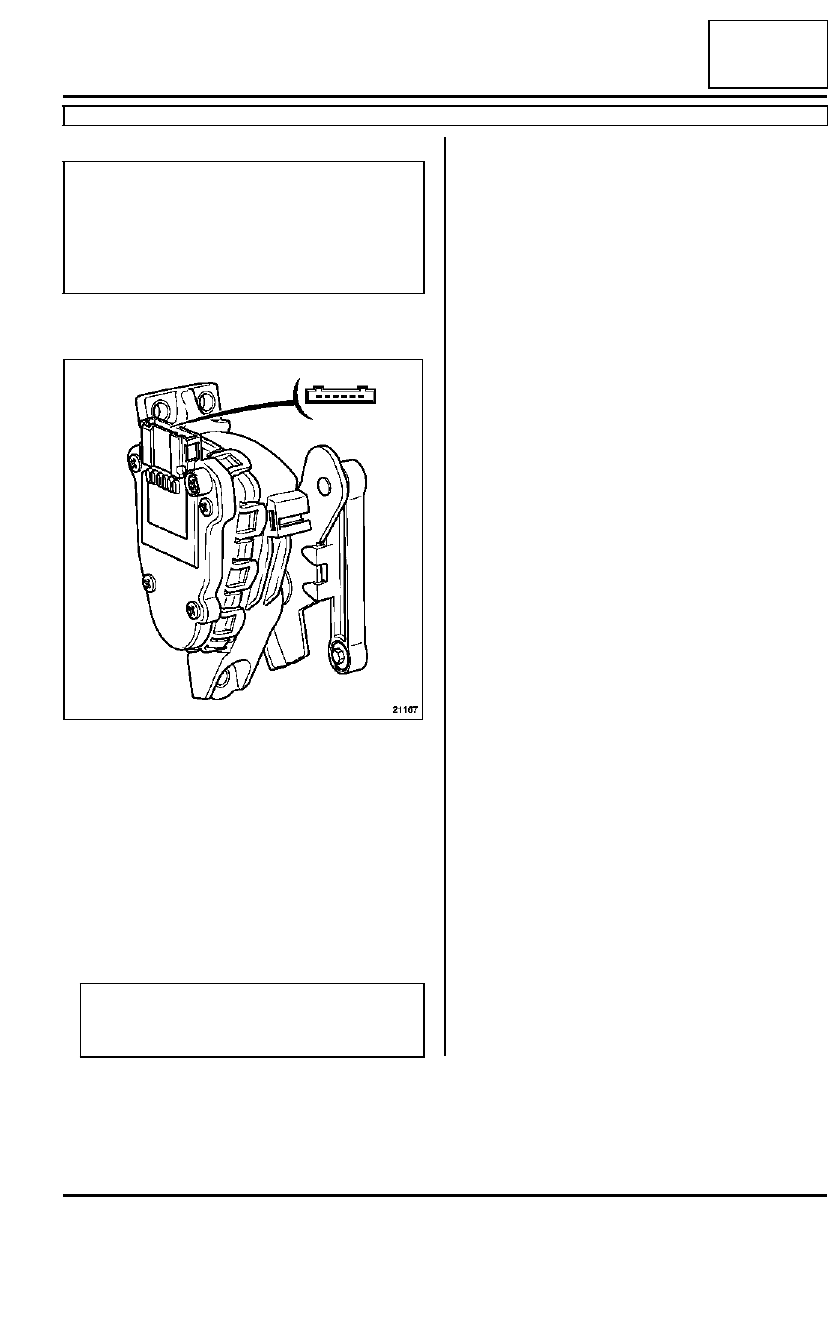

Potenciómetro del pedal del acelerador: Extracción - Reposición

GASOLINA

17B

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la batería y el soporte de la batería,

- el cajetín situado bajo la bomba de frenos.

Soltar el cable del acelerador del cajetín.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Nota:

Un fallo en una de las dos pistas del potenciómetro
de posición de pedal del acelerador provoca un
régimen de ralentí o de funcionamiento modificado
(consultar  17B, Inyección gasolina, Corrección
del régimen de ralentí).

21167

ATENCIÓN

Validar imperativamente la reparación mediante
el útil de diagnóstico.

17B

-

26

INYECCIÓN GASOLINA

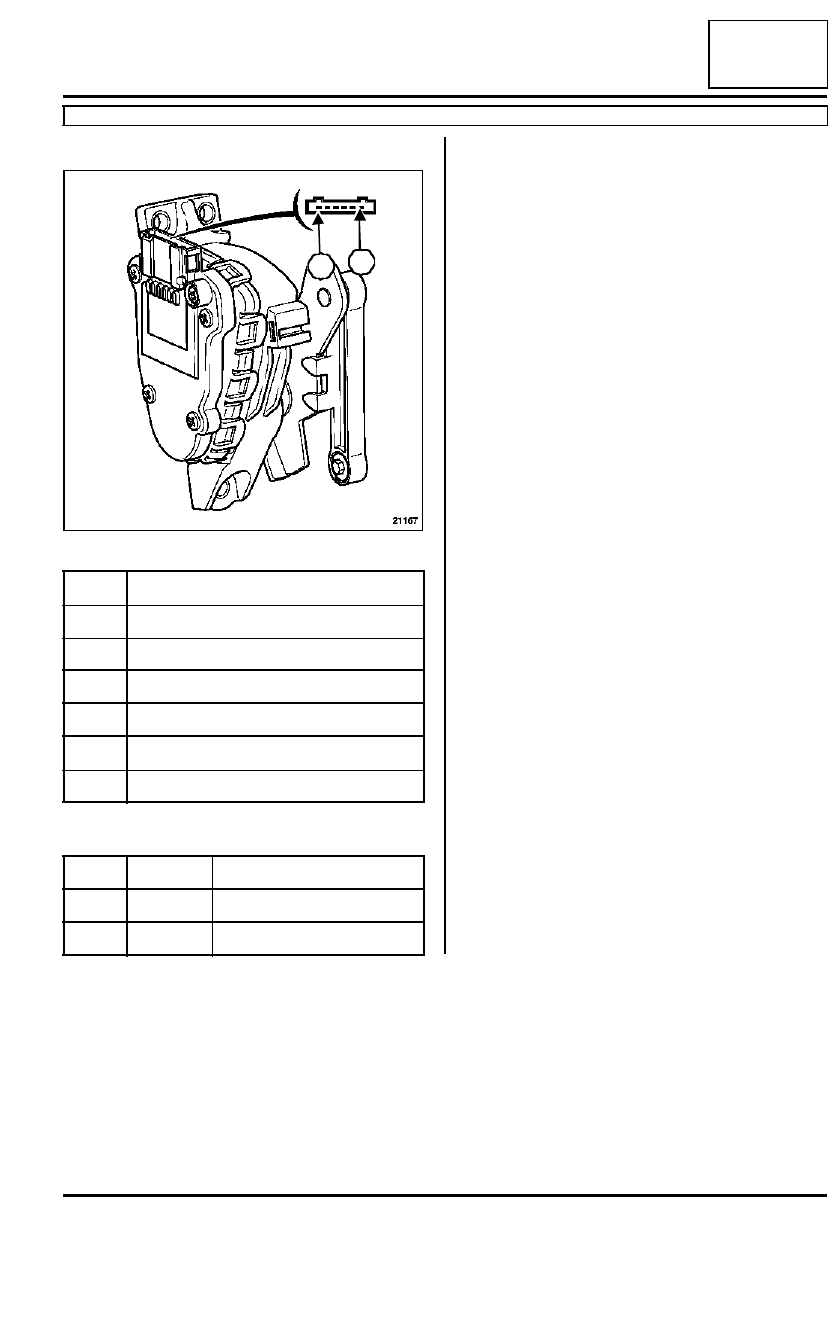

Potenciómetro del pedal del acelerador: Conexión

D4F, y 712 o 730 – F76, y K4M, y 752 o 753 o 754

17B

Potenciómetro de doble pista

Resistencias

21167

Vía

Designación

1

Masa pista 2

2

Masa pista 1

3

Señal pista 1

4

Alimentación pista 1 + 5 V

5

Alimentación pista 2 + 5 V

6

Señal pista 2

Pista

Vía

Resistencia

1

1

1200

±

 480

Ω

2

2 1700

±

 680

Ω

6

1

17B

-

27

INYECCIÓN GASOLINA

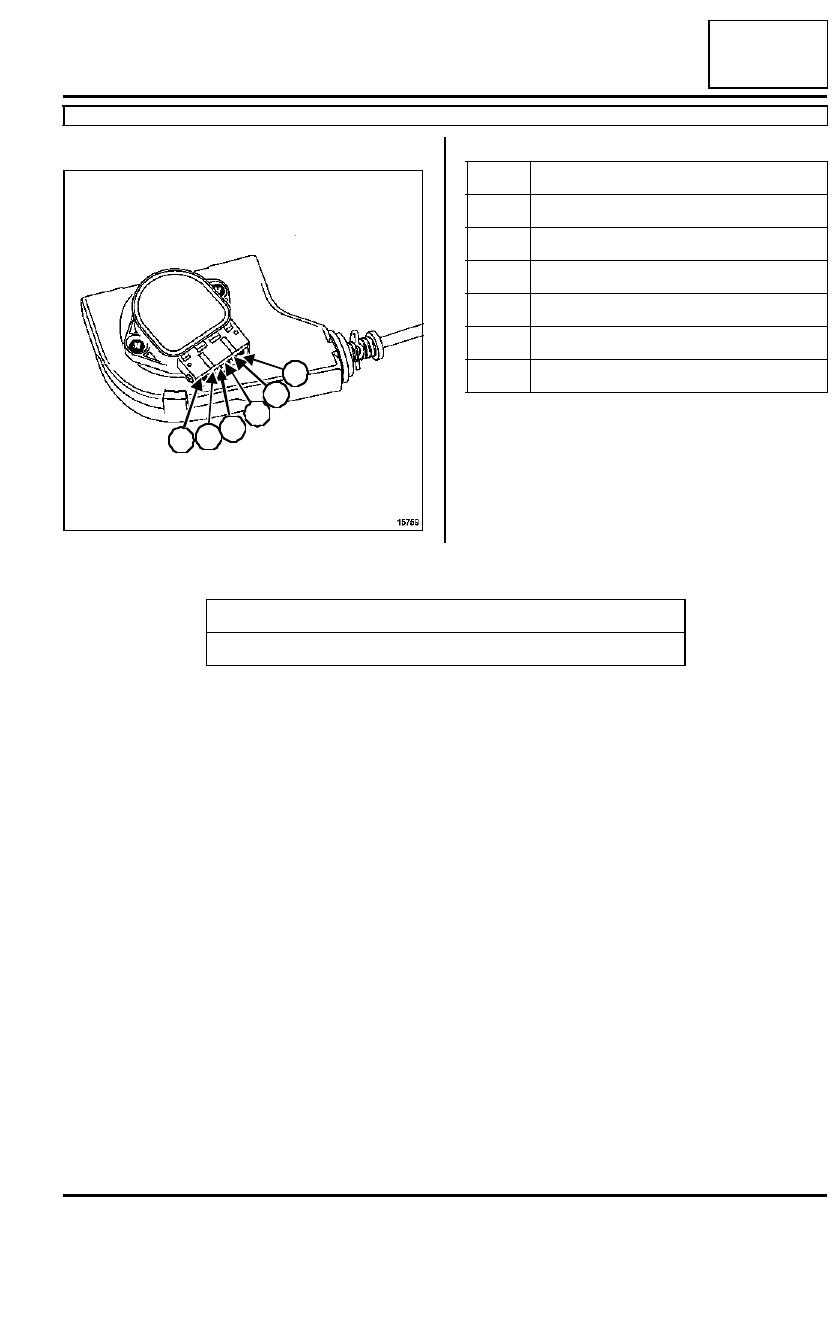

Potenciómetro del pedal del acelerador: Conexión

F76, y D7F, y 726 o 764 o 766

17B

Potenciómetro de doble pista

Resistencias pistas: 1,7

±±±±

 0,5 K

Ω

15759

4

5

3

2

6

1

Vía

Designación

1

Señal pista 2

2

Señal pista 1

3

Alimentación 5 V pista 2

4

Masa pista 1

5

Masa pista 2

6

Alimentación 5 V pista 1

Valor pie levantado: 15 %

Valor pie a fondo: 88 %
