Renault Kangoo. Manual - parte 198

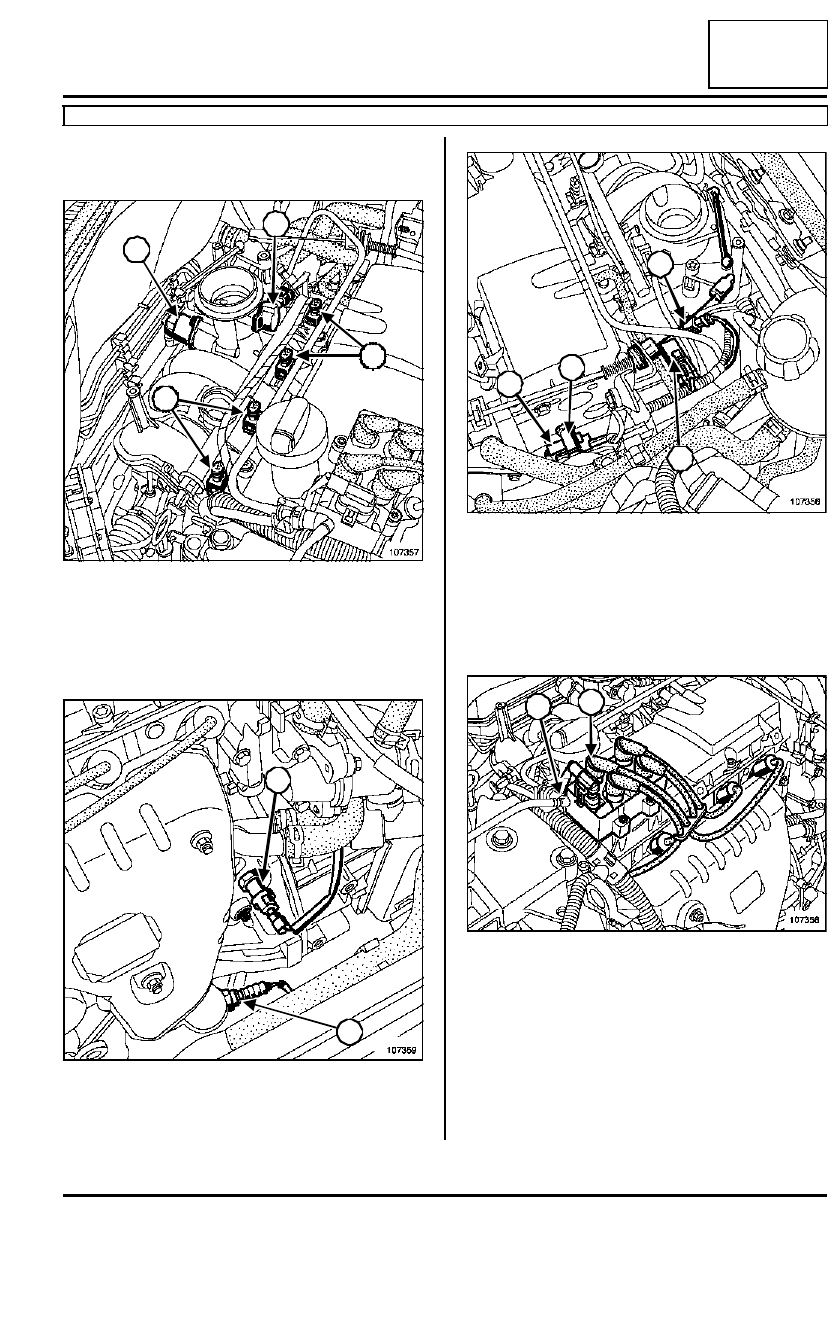

17B

-

16

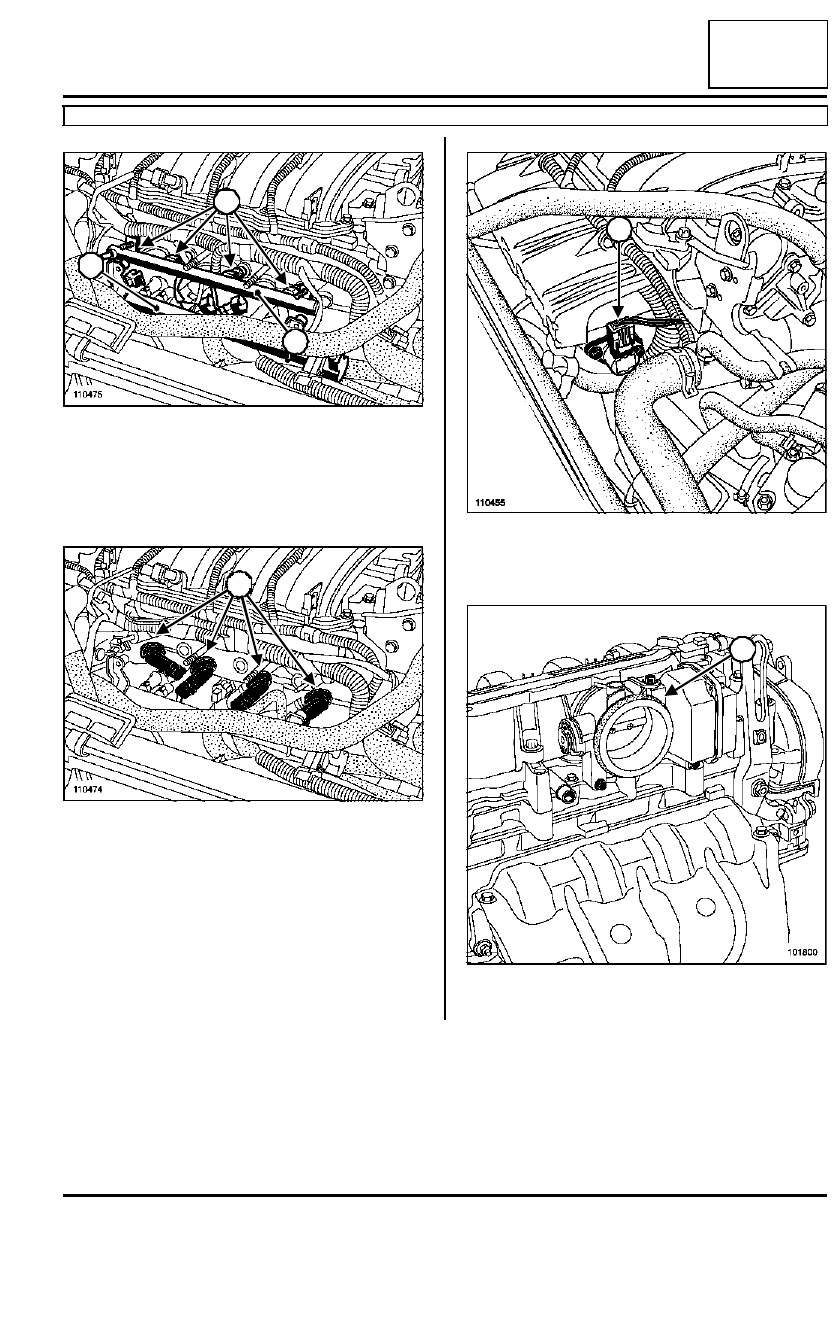

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y K7J, y 700 o 701

17B

(4)

Relé de la bomba de carburante

(5)

Relé de bloqueo

107357

(6)

Potenciómetro de posición mari-
posa

(7)

Regulador de ralentí

(8)

Inyectores

107359

(9)

Sonda de presión de aceite

(10)

Sonda de oxígeno anterior

6

7

8

8

9

10

107356

(11)

Captador de régimen del motor

(12)

Sonda de temperatura del agua

(13)

Captador de presión del colector

(14)

Captador de temperatura  del
aire

107358

(15)

Bobina de encendido

(16)

Condensador antiparasitado

11

12

13

14

15

16

17B

-

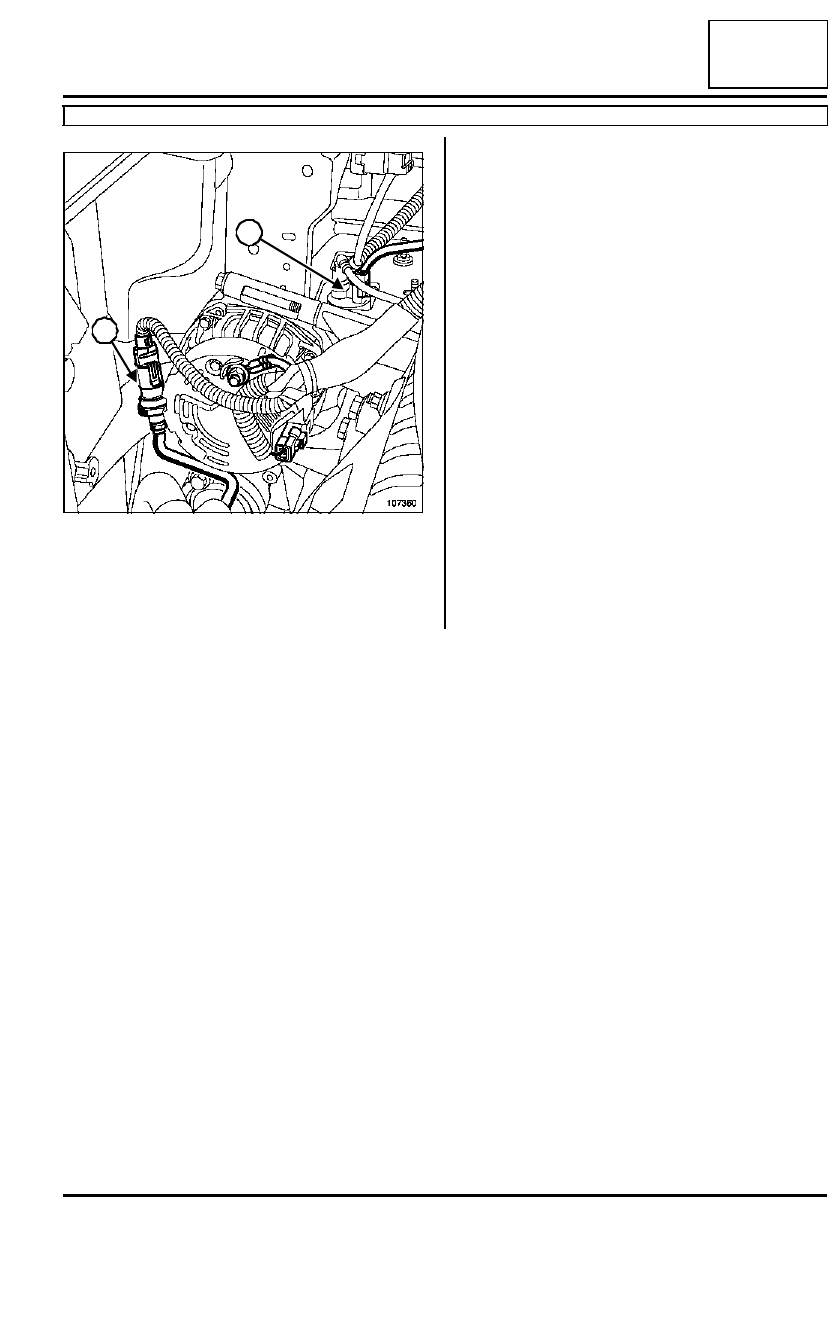

17

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y K7J, y 700 o 701

17B

107360

(17)

Presostato de dirección asistida

(18)

Absorbedor de los vapores de
gasolina con electroválvula inte-
grada

17

18

17B

-

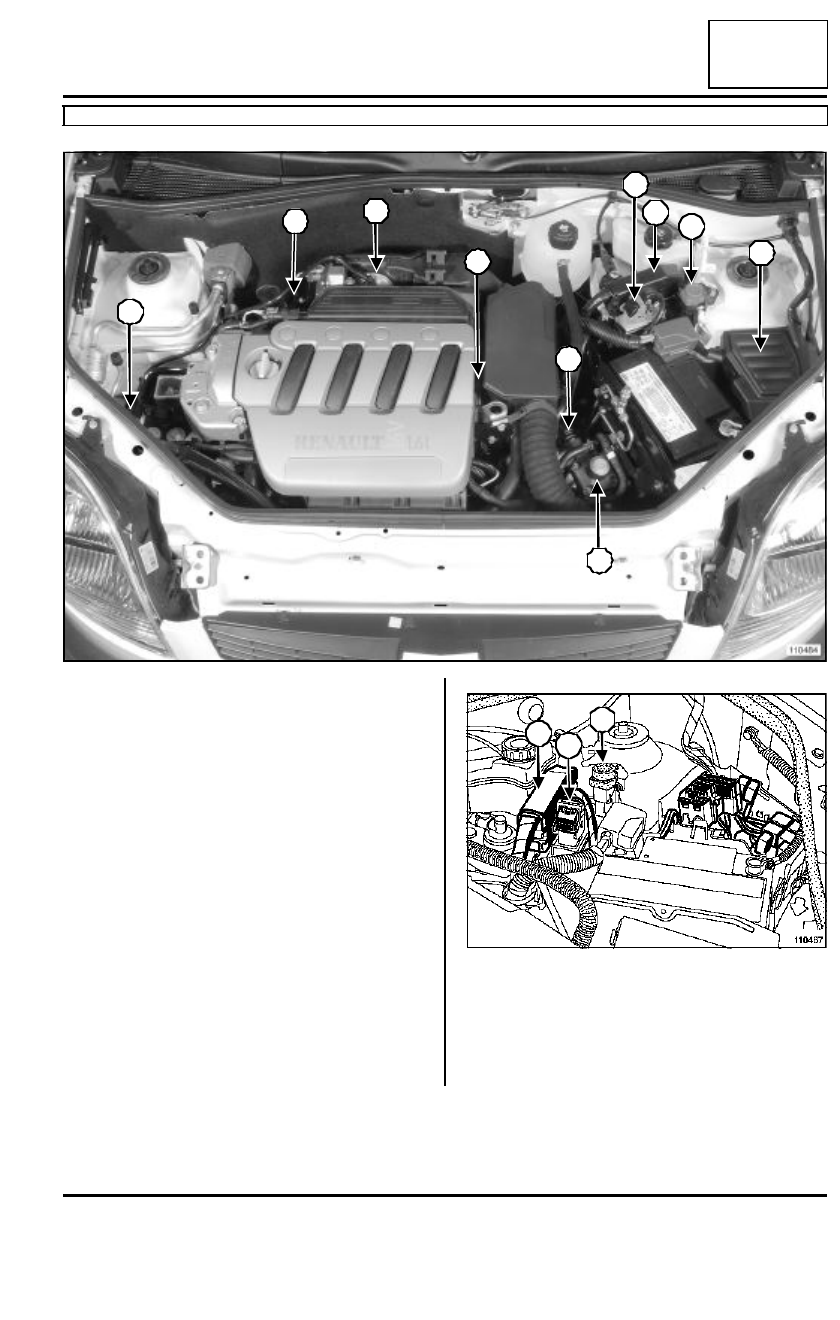

18

INYECCIÓN GASOLINA

Implantación de los elementos

K4M, y 754

17B

110484

8

7

1

6

5

4

3

2

9

10

(1)

Captador de presión del colector

(2)

Caja mariposa motorizada

(3)

Calculador de inyección de
gasolina

(4)

Calculador de inyección de GNC

(5)

Contactor de inercia

(6)

Caja de relés

(7)

Expansor

(8)

Electroválvula del expansor

(9)

Electroválvula de recirculación
de los vapores de gasolina

(10)

Sonda de temperatura del agua

110467

(3)

Calculador de inyección de
gasolina

(4)

Calculador de inyección de GNC

(5)

Contactor de inercia

4

3

5

17B

-

19

INYECCIÓN GASOLINA

Implantación de los elementos

K4M, y 754

17B

110475

(11)

Inyectores de gasolina

(12)

Rampa de inyectores de gaso-
lina

(13)

Rampa de inyectores de GNC

110474

(14)

Inyectores de GNC

12

11

11

13

14

14

110455

(15)

Captador de presión y de tem-
peratura de la rampa de GNC

101800

(16)

Caja mariposa motorizada

15

16
