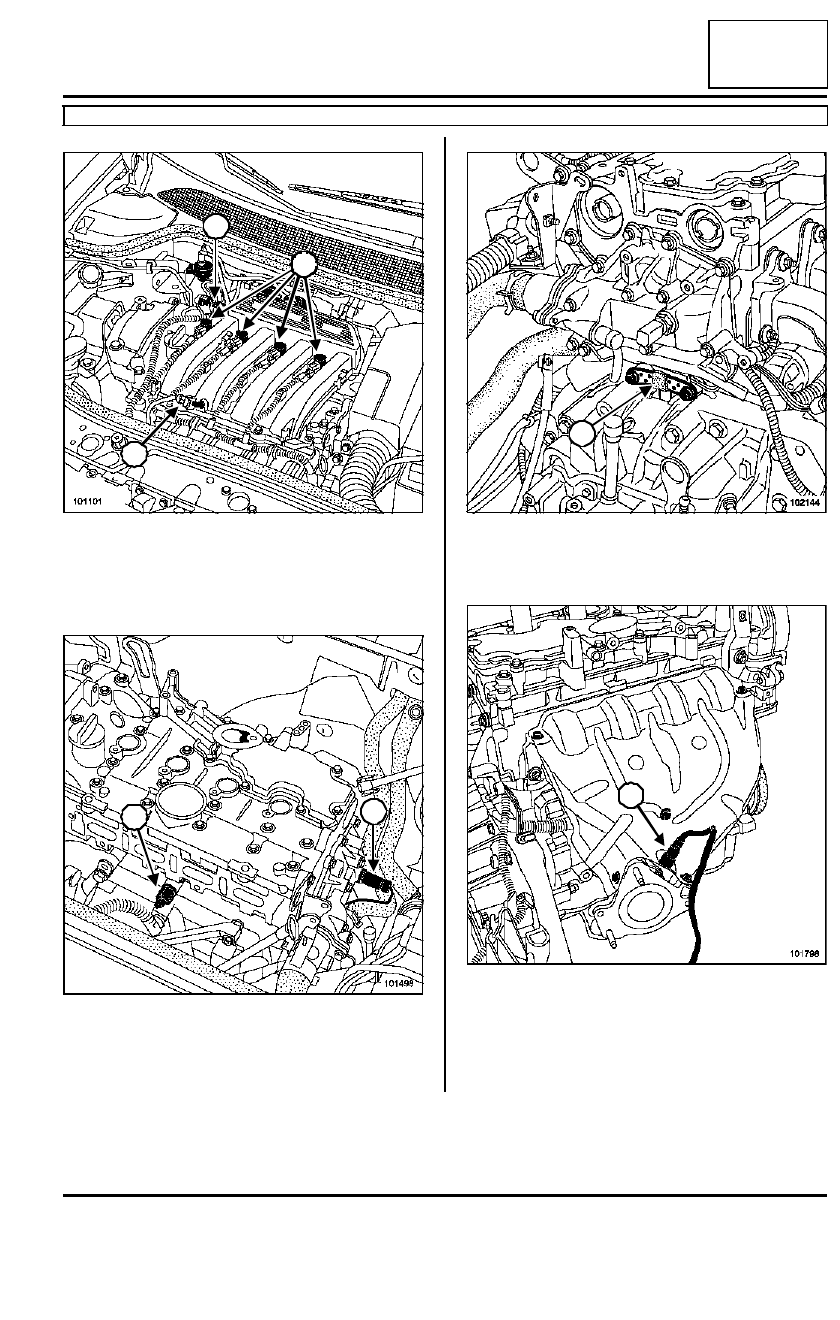

17B

-

20

INYECCIÓN GASOLINA

Implantación de los elementos

K4M, y 754

17B

101101

(17)

Sonda de temperatura del aire

(1)

Captador de presión del colector

(18)

Bobinas de encendido

101498

(10)

Sonda de temperatura del agua

(19)

Captador de picado

18

18

1

17

10

19

102144

(20)

Captador de régimen y de posi-
ción

101798

(21)

Sonda de oxígeno anterior

20

21

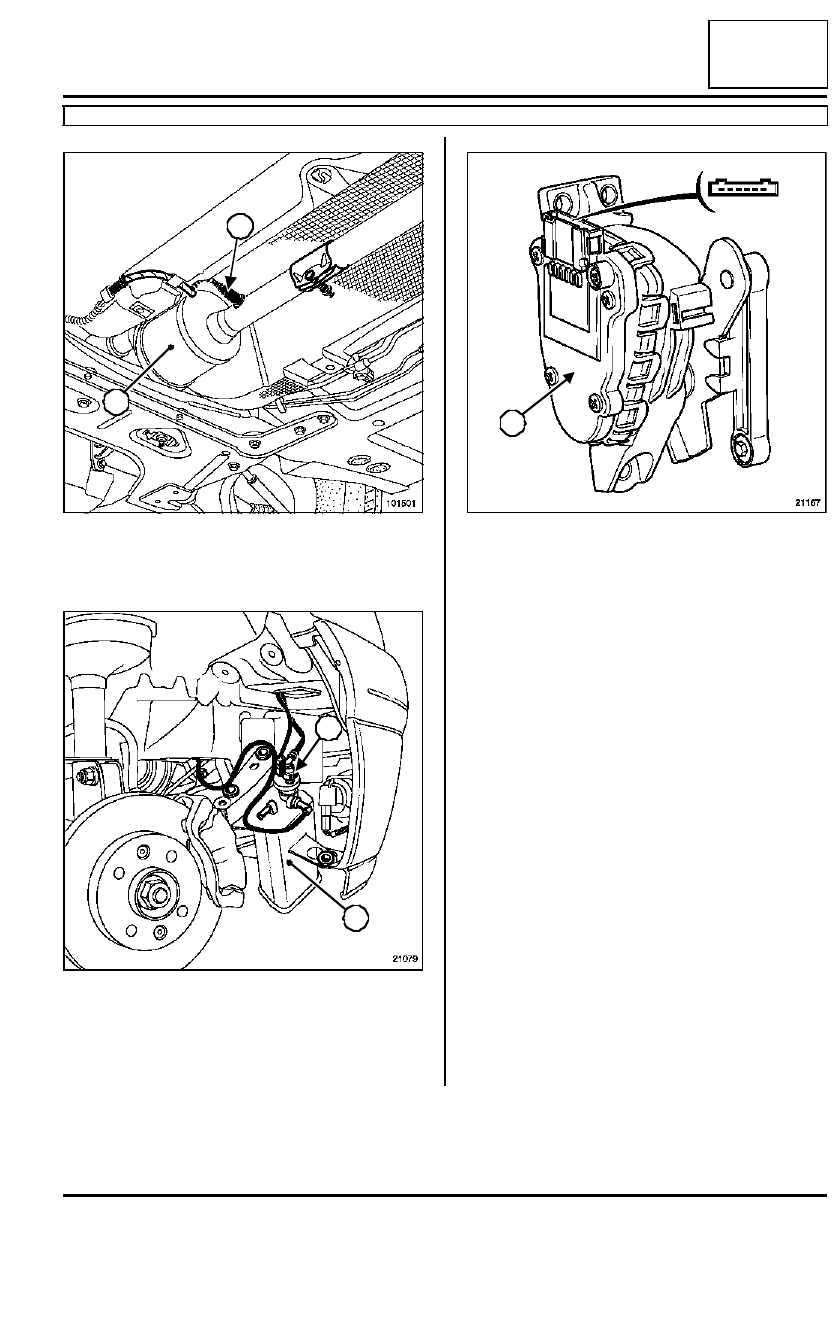

17B

-

21

INYECCIÓN GASOLINA

Implantación de los elementos

K4M, y 754

17B

101501

(22)

Sonda de oxígeno posterior

(23)

Catalizador

21079

(24)

Electroválvula de recirculación
de los vapores de gasolina

(25)

Absorbedor de los vapores de
gasolina

23

22

24

25

21167

(26)

Potenciómetro del pedal del
acelerador

26

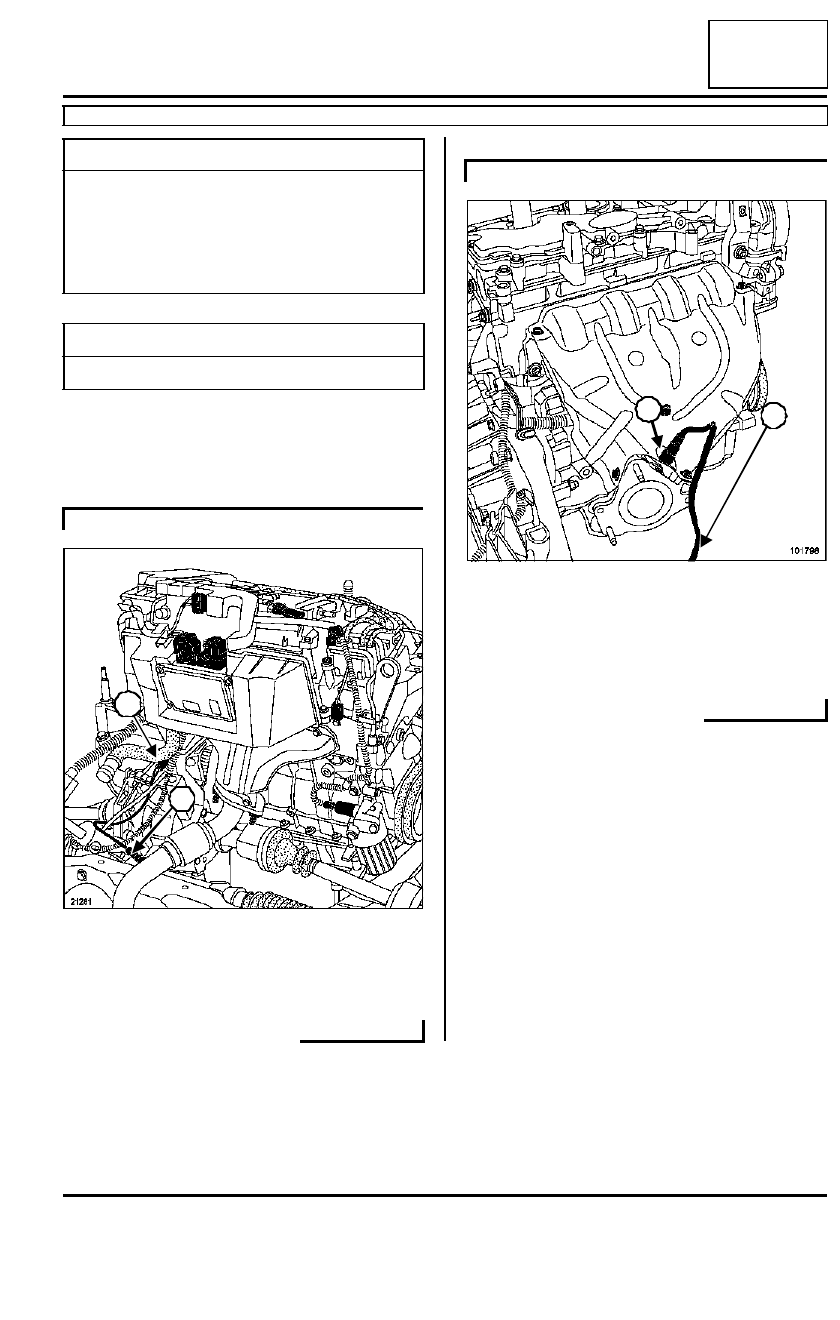

17B

-

22

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

F76, y K4M, y 750 o 752 o 753 o 754 – D4F, y 712 o 730 – F76, y D7F, y 726 o 764 o 766

17B

EXTRACCIÓN

I - SONDA DE OXÍGENO ANTERIOR

Desconectar el conector (3) de la sonda.

Extraer la sonda (4) con ayuda de una llave fija de
24 mm.

Desconectar el conector (1) de la sonda.

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire).

Extraer la sonda (2) mediante el útil (Mot. 1495-01).

Utillaje especializado indispensable

Mot. 1495-01

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

sondas de oxígeno

45 N.m

D4F, y 712 o 730 – D7F, y 726 o 764 o 766

21281

3

4

K4M, y 750 o 752 o 753 o 754

101798

2

1

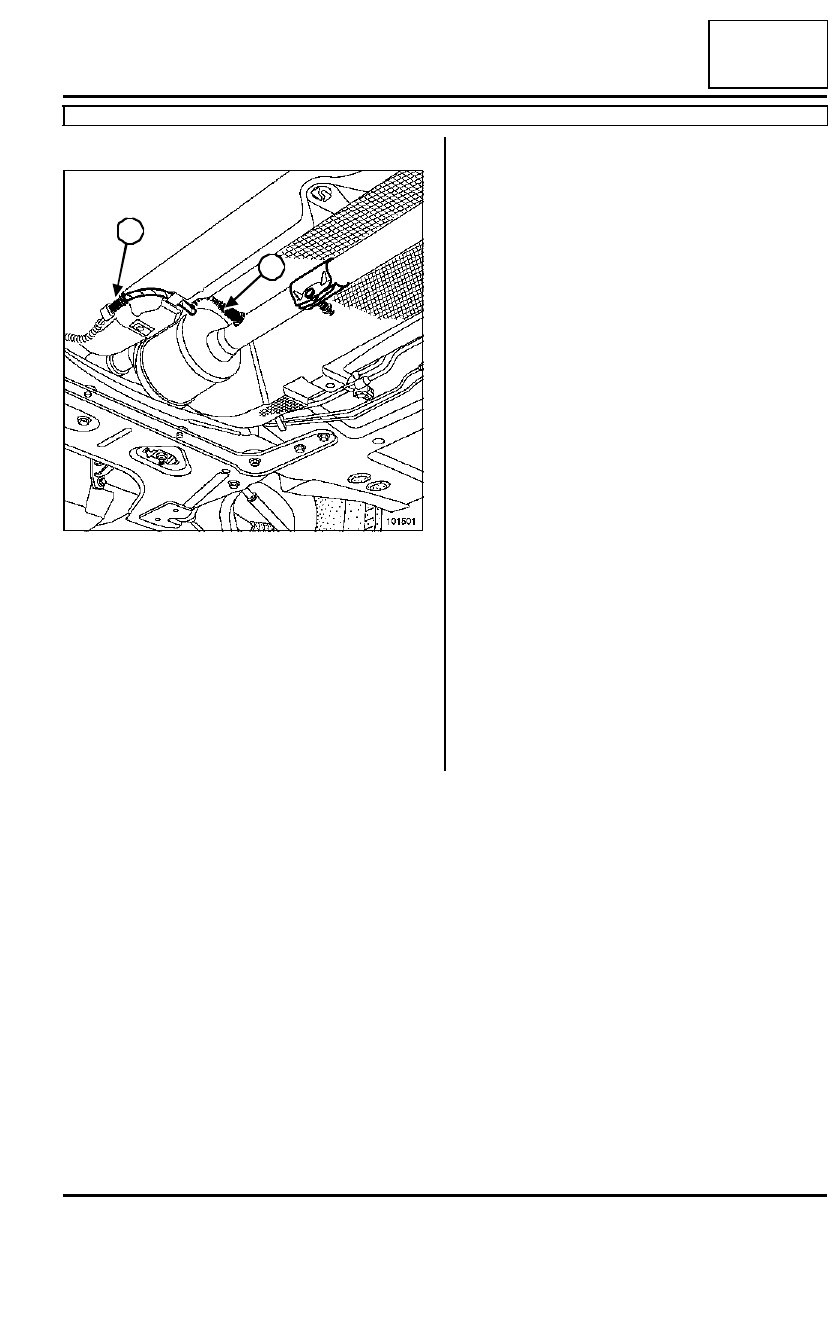

17B

-

23

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

F76, y K4M, y 750 o 752 o 753 o 754 – D4F, y 712 o 730 – F76, y D7F, y 726 o 764 o 766

17B

II - SONDA DE OXÍGENO POSTERIOR

Desconectar el conector (5) de la sonda.

Extraer la sonda de oxígeno (6) con ayuda de una
llave fija de 24 mm.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par las sondas de oxígeno  (45 N.m) con
una llave fija de 24 mm para la sonda de oxígeno
posterior y mediante el útil (Mot. 1495-01) para la
sonda de oxígeno anterior.

101501

6

5
