Renault Kangoo. Manual - parte 197

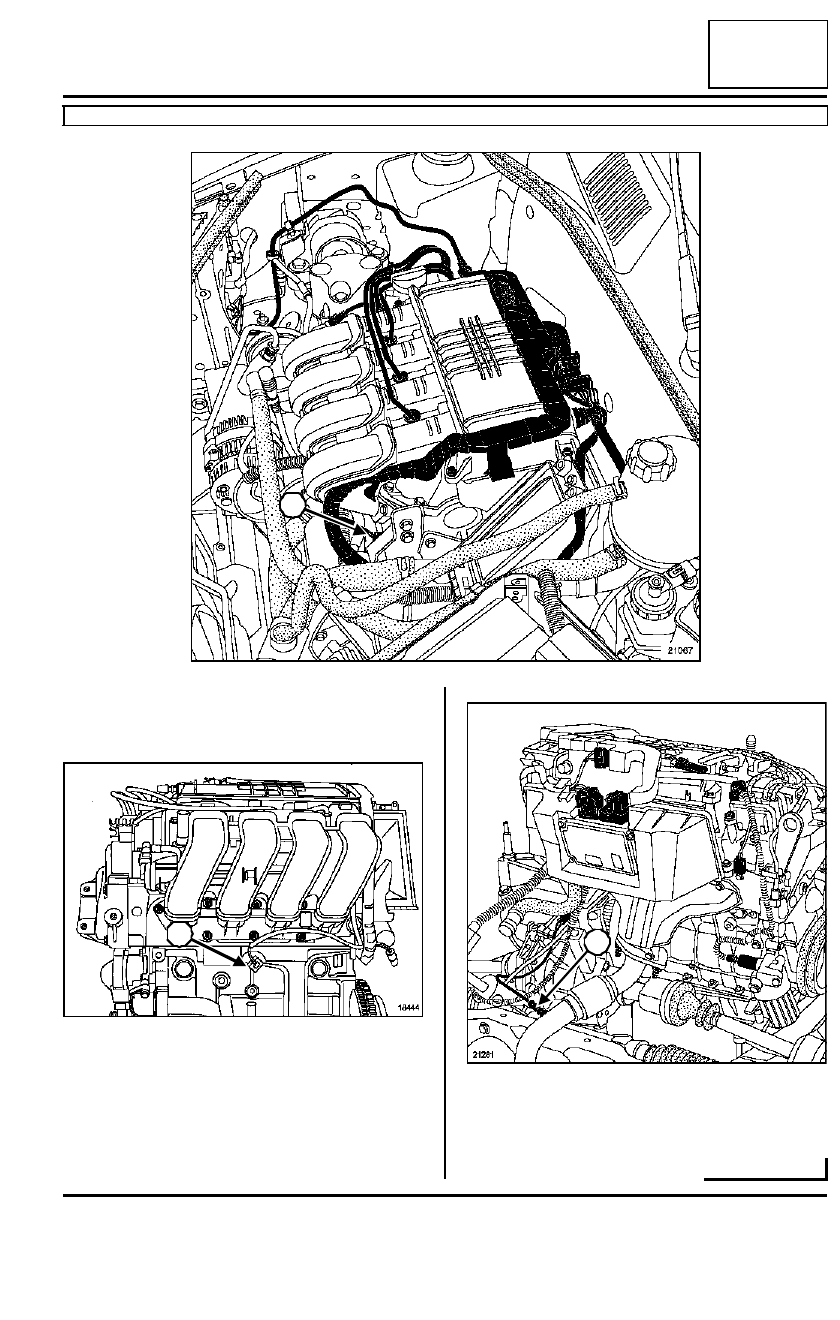

17B

-

12

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

21067

43

(43)

Captador de temperatura  del
agua

18444

(44)

Captador de picado

44

21281

(45)

Sonda de oxígeno anterior

45

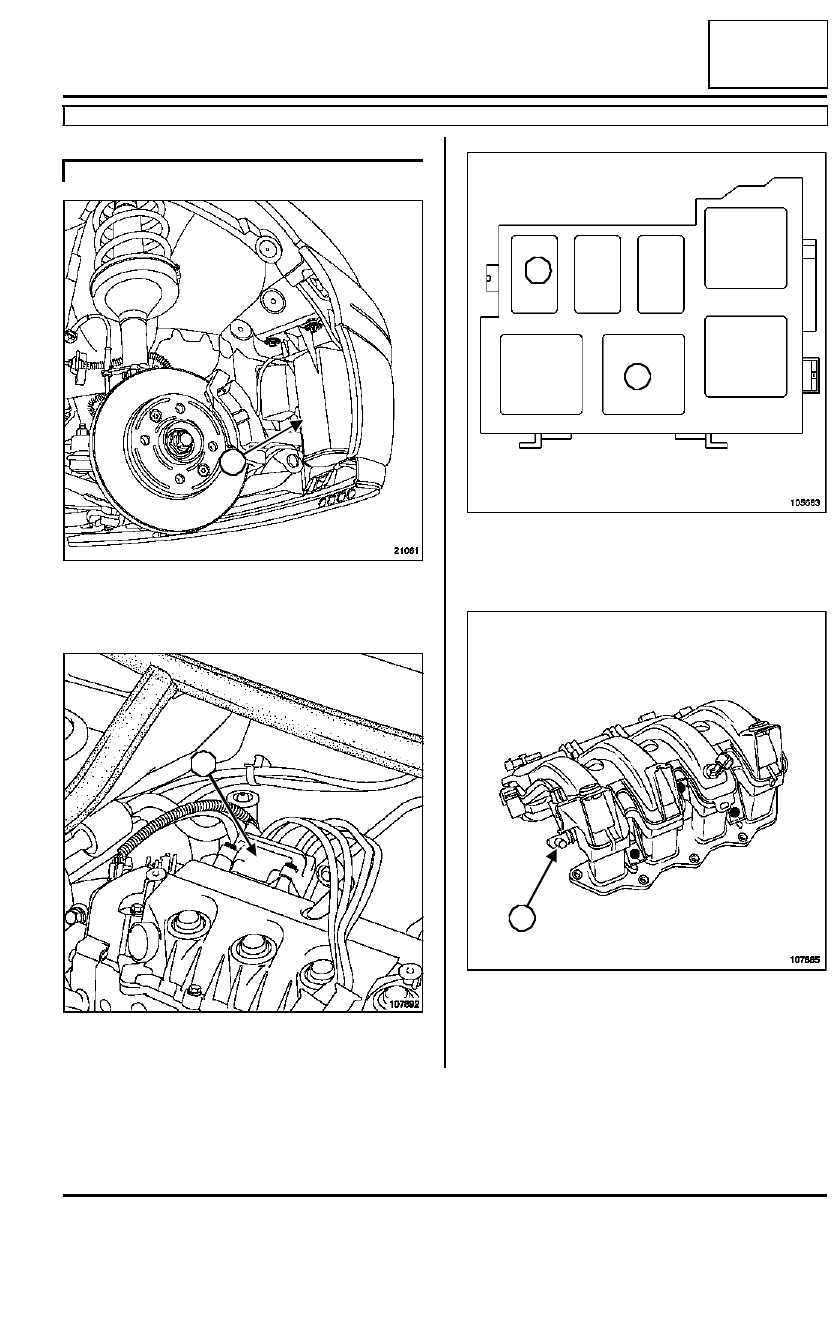

17B

-

13

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

D4F, y 730

21061

(46)

Absorbedor de los vapores de
gasolina

107892

(47)

Bobina de encendido

46

47

105683

(48)

Relé de bloqueo de inyección

(49)

Relé de la bomba de carburante

107885

(50)

Rampa de inyección

48

49

50

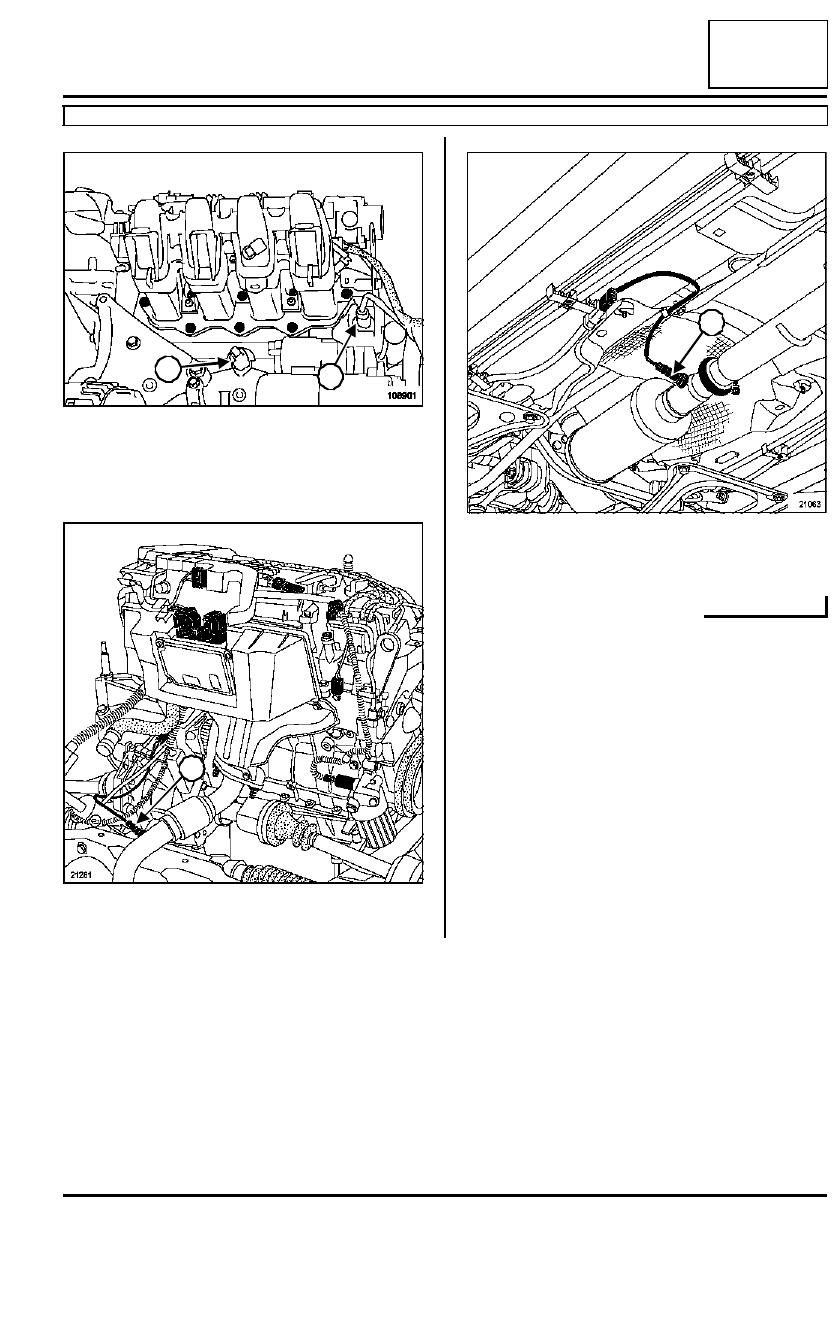

17B

-

14

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

108901

(51)

Captador de temperatura  del
agua

(52)

Captador de picado

21281

(53)

Sonda de oxígeno anterior

51

52

53

21063

(54)

Sonda de oxígeno posterior

54

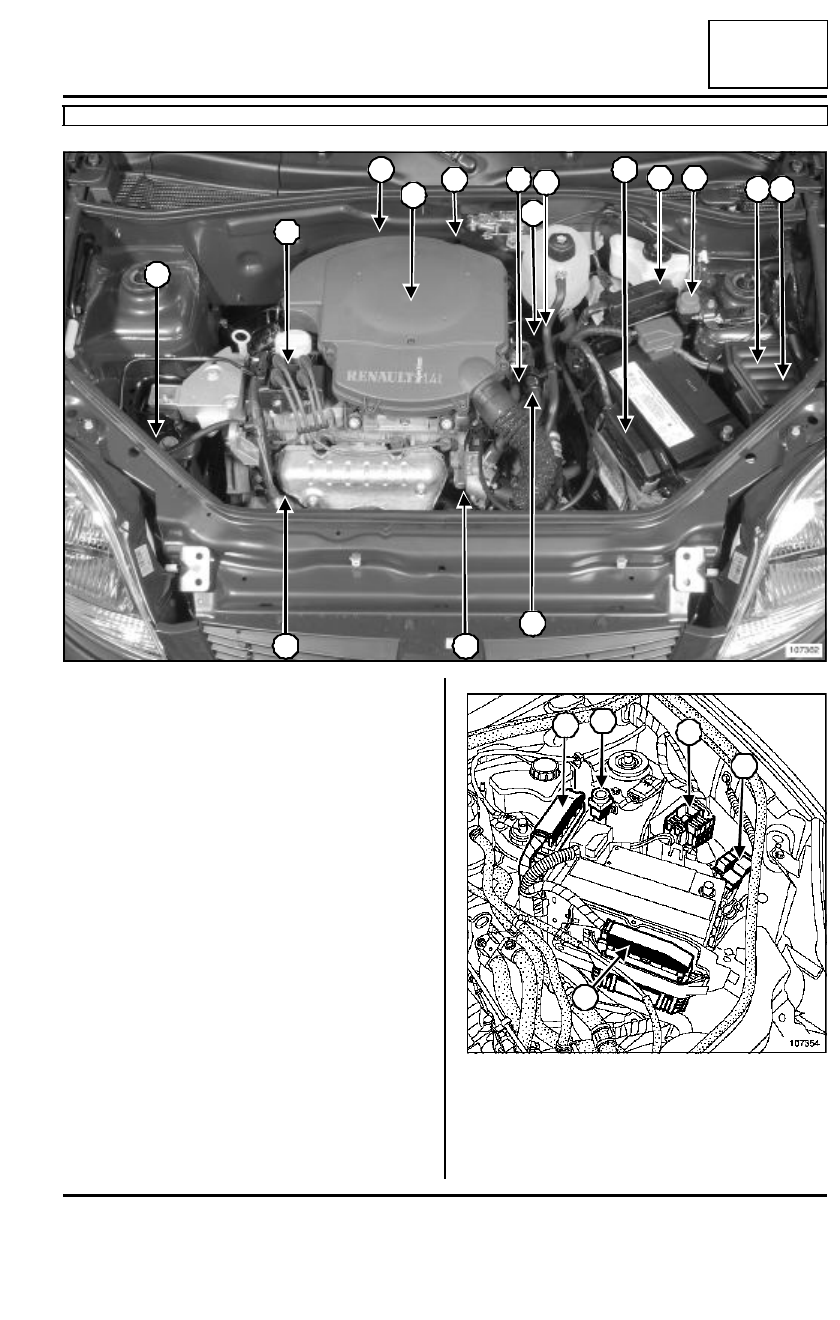

17B

-

15

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y K7J, y 700 o 701

17B

107362

14

13

12

10

6

11

5

9

4

8

3

7

2

16

1

15

(1)

Bobina de encendido

(2)

Filtro de aire

(3)

Sonda de temperatura del agua

(4)

Potenciómetro de posición mari-
posa

(5)

Regulador de ralentí

(6)

Captador de temperatura  del
aire

(7)

Calculador de inyección

(8)

Calculador de la caja de veloci-
dades automática

(9)

Contactor de inercia

(10)

Cajetín de interconexión del
motor

(11)

Relé de la bomba de carburante

(12)

Captador de régimen del motor

(13)

Absorbedor de los vapores de
gasolina con electroválvula inte-
grada

(14)

Captador de picado

(15)

Captador de presión del colector

107354

(1)

Calculador de inyección

(2)

Calculador caja de velocidades
automática

(3)

Contactor de inercia

3

2

1

5

4
