17B

-

4

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y K4M, y 750 o 752 o 753

17B

21167

(28)

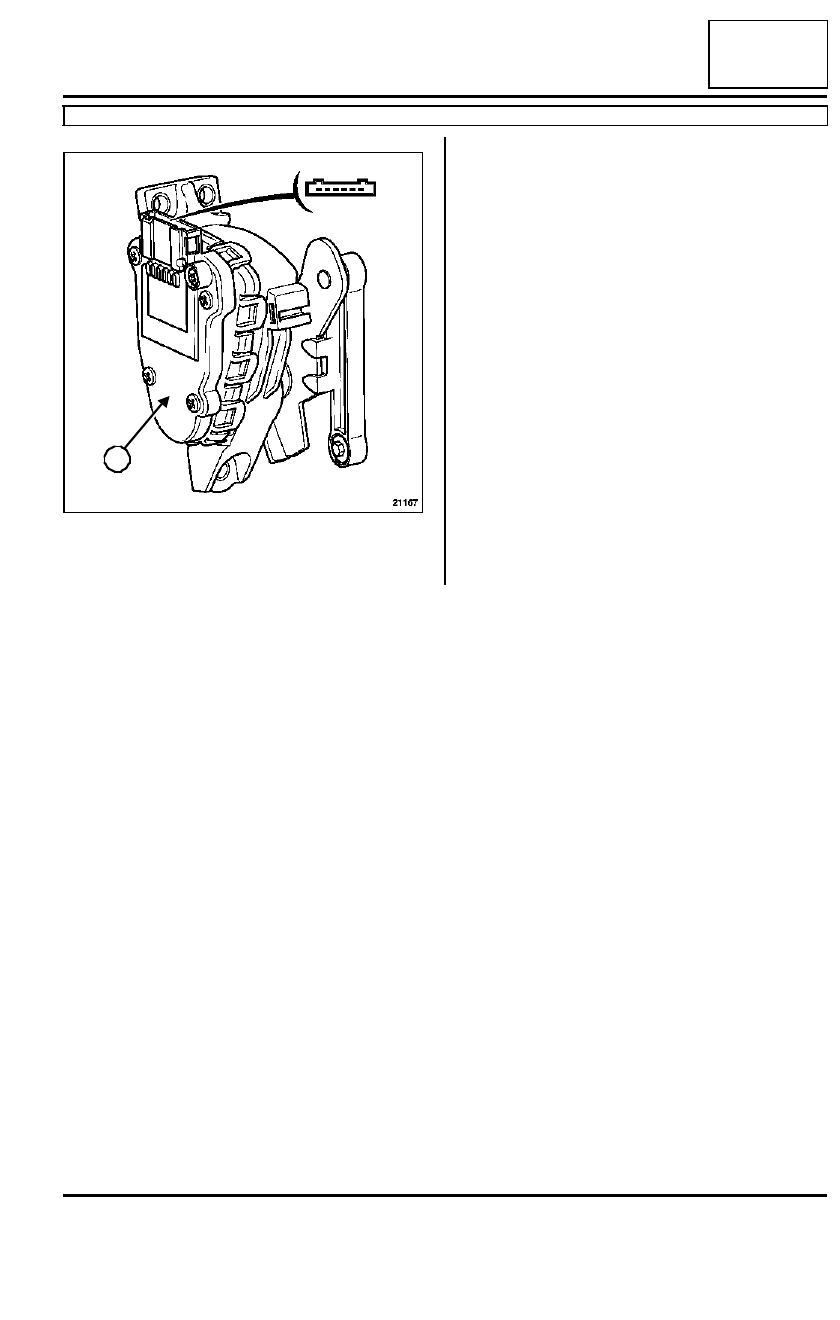

Potenciómetro del pedal del
acelerador

28

17B

-

5

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

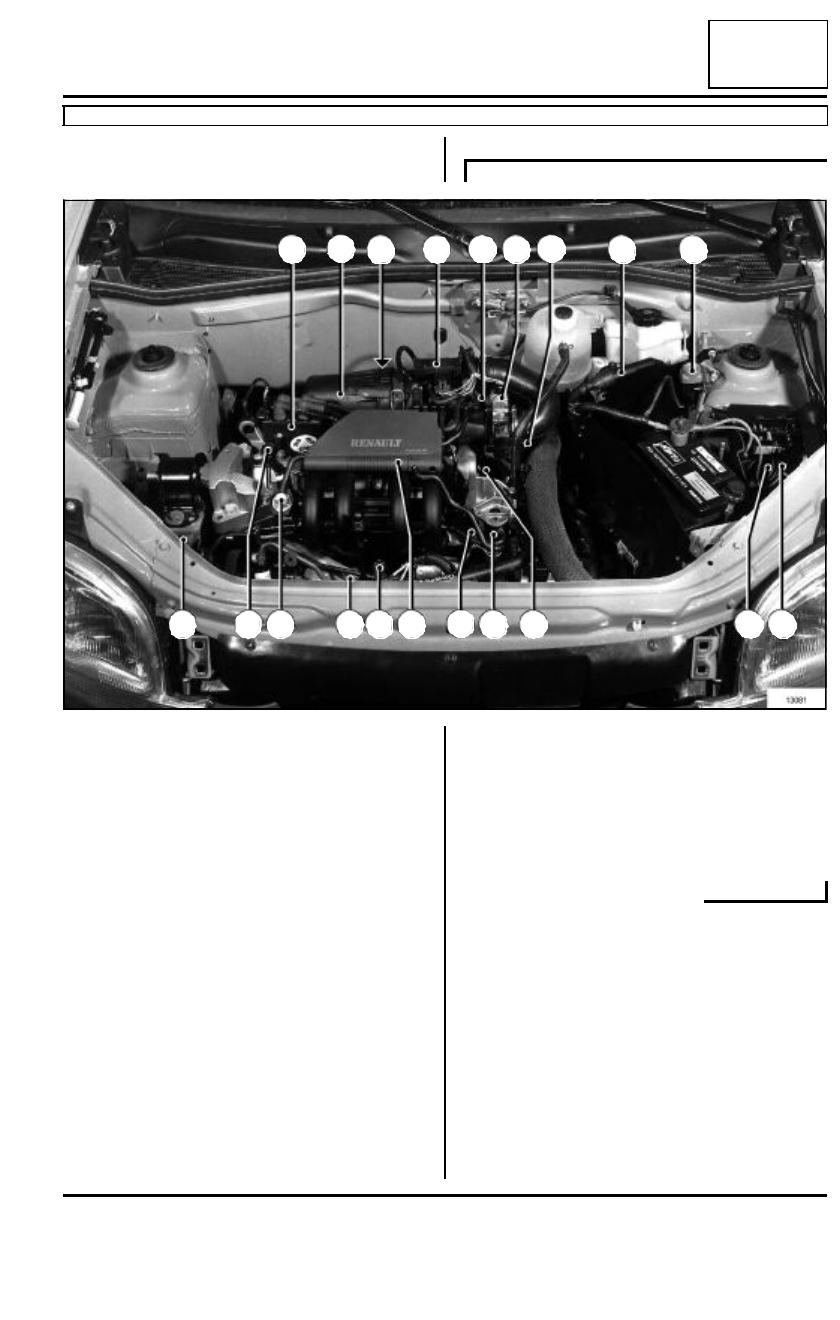

D7F, y 726

13081

11

19

3

12

1

14

2

13

4

5

6

7

15

8

16

9

17

10

18

(1)

Bobina de encendido

(2)

Filtro de aire

(3)

Electroválvula de recirculación
de los vapores de gasolina

(4)

Captador de presión absoluta

(5)

Potenciómetro de mariposa

(6)

Regulador de ralentí

(7)

Captador de temperatura  del
aire

(8)

Calculador de inyección

(9)

Contactor de inercia

(10)

Relé de bloqueo

(11)

Relé de la bomba de carburante

(12)

Captador de punto muerto supe-
rior

(13)

Termostato

(14)

Captador de temperatura  del
agua

(15)

Captador de picado

(16)

Presostato de dirección asistida

(17)

Regulador de presión

(18)

Condensador antiparasitado

(19)

Absorbedor de los vapores de
gasolina con electroválvula inte-
grada

17B

-

6

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

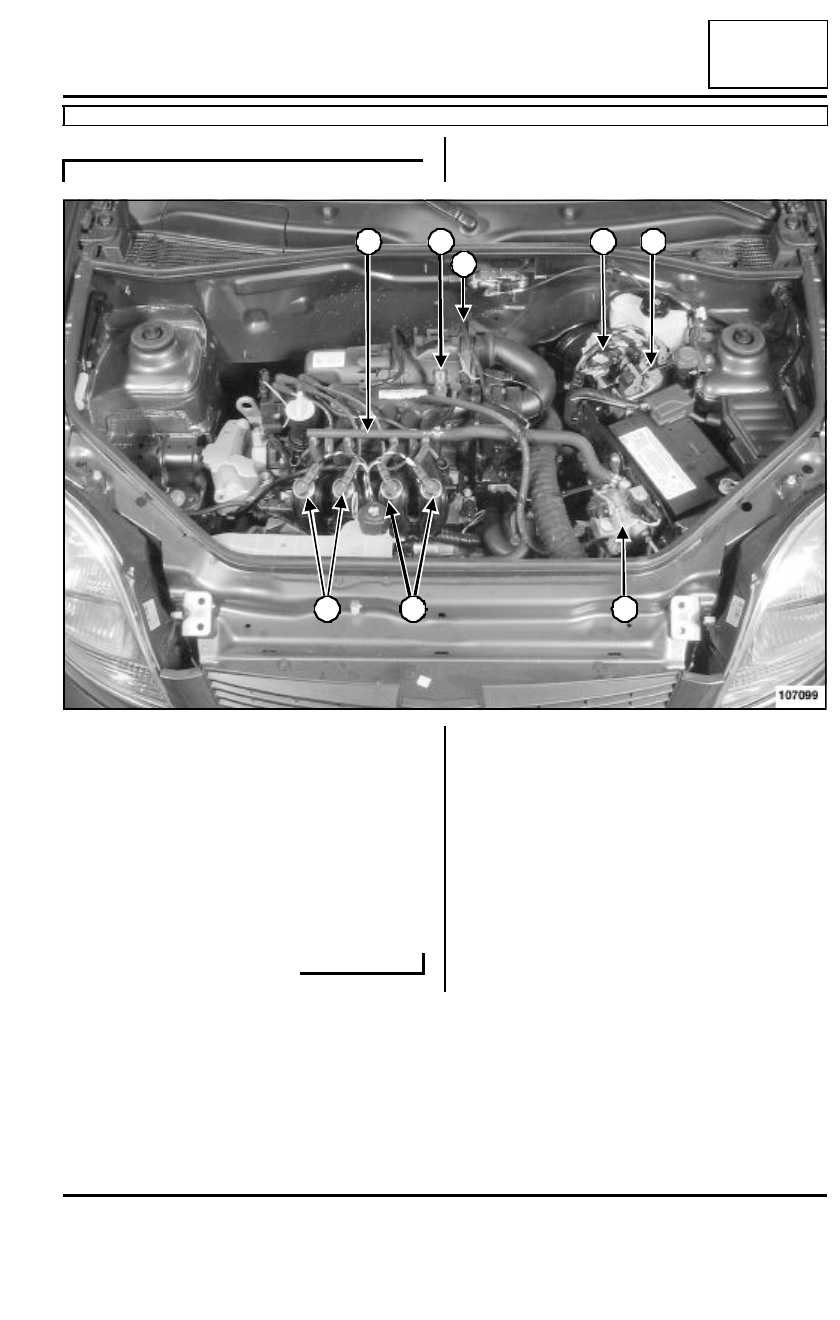

D7F, y 764 o 766

107099

5

4

3

2

6

1

1

7

(1)

Inyectores GPL

(2)

Rampa de inyección GPL

(3)

Captador de presión del colector

(4)

Calculador de inyección de
gasolina

(5)

Calculador de inyección GPL

(6)

Bloque expansor de GPL

(7)

Caja mariposa motorizada

17B

-

7

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

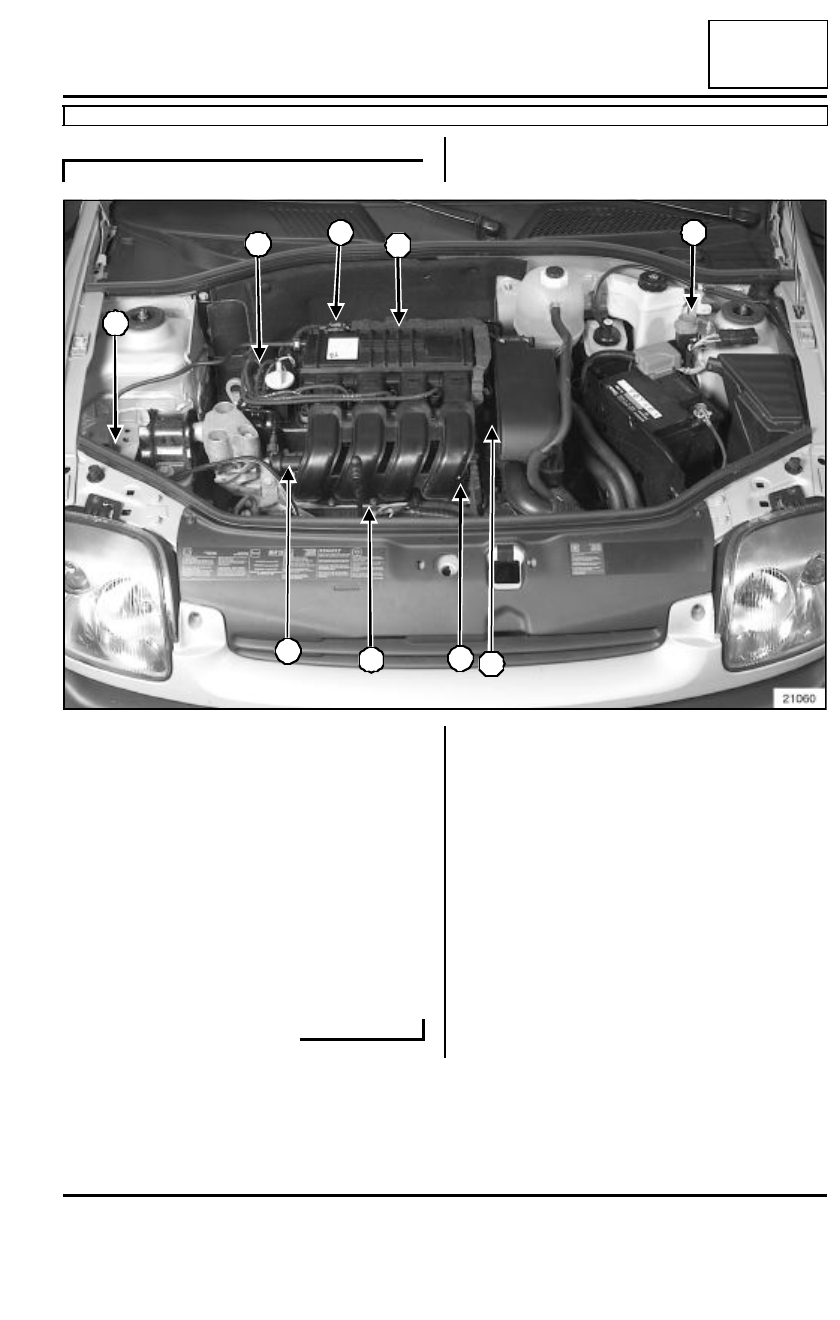

D4F, y 712

21060

1

9

8

7

6

5

4

3

2

(1)

Calculador de inyección

(2)

Captador de presión del colector

(3)

Bobina de encendido

(4)

Absorbedor de los vapores de
gasolina

(5)

Rampa de inyección

(6)

Captador de picado

(7)

Sonda de temperatura del agua

(8)

Captador de punto muerto supe-
rior

(9)

Contactor
