17A
-
10
ENCENDIDO
Encendido estático: Funcionamiento
K7J, y 700 o 701
17A
Las diferencias entre un encendido estático de dos bo-
binas y un encendido distribuido son los siguientes:
- la supresión del distribuidor de alta tensión,
- la adopción de dos bobinas de doble salida monoblo-
que.

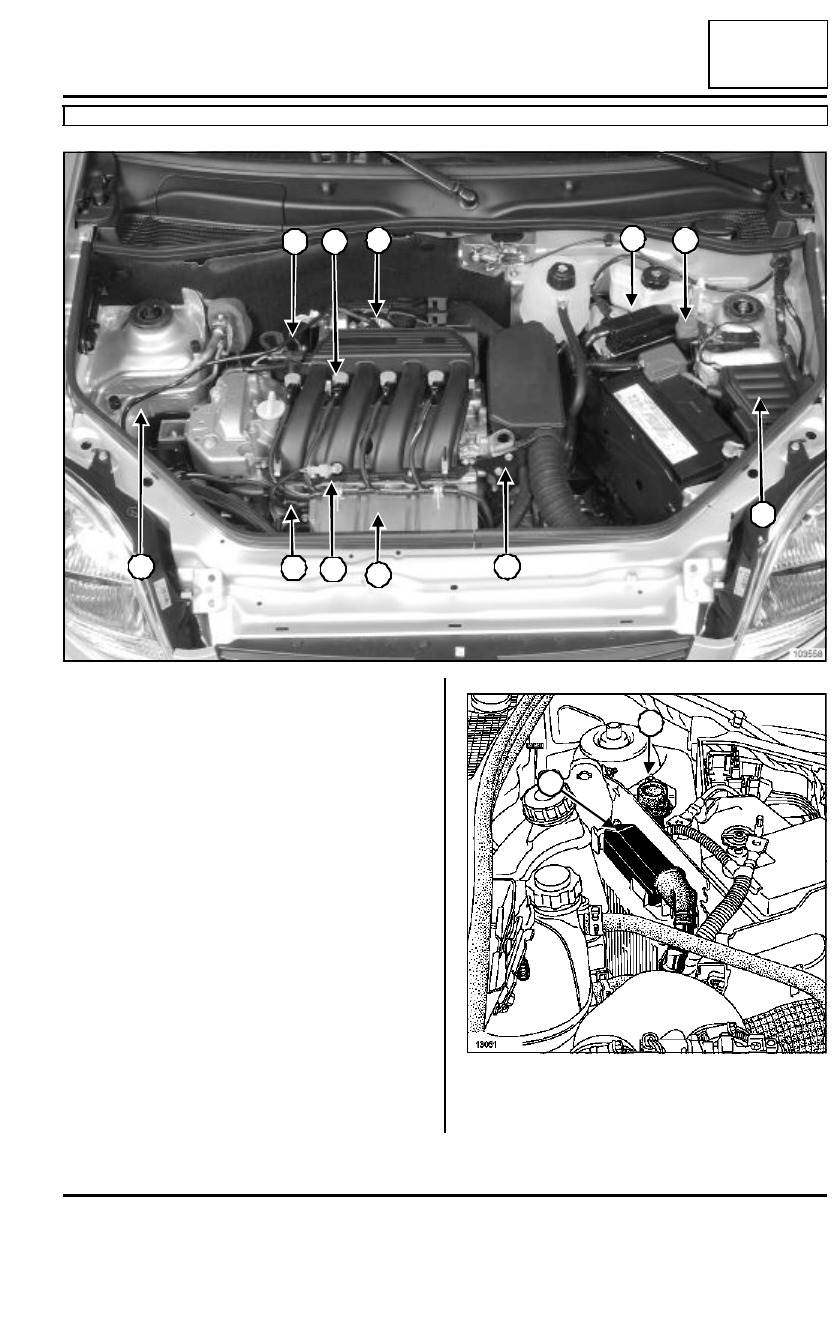

I - PRESENTACIÓN
El sistema consta:
- del calculador de inyección,
- de dos bobinas de doble salida,
- de cuatro bujías,
- de un condensador antiparasitado.
II - DESCRIPCIÓN - PRINCIPIO DE
FUNCIONAMIENTO

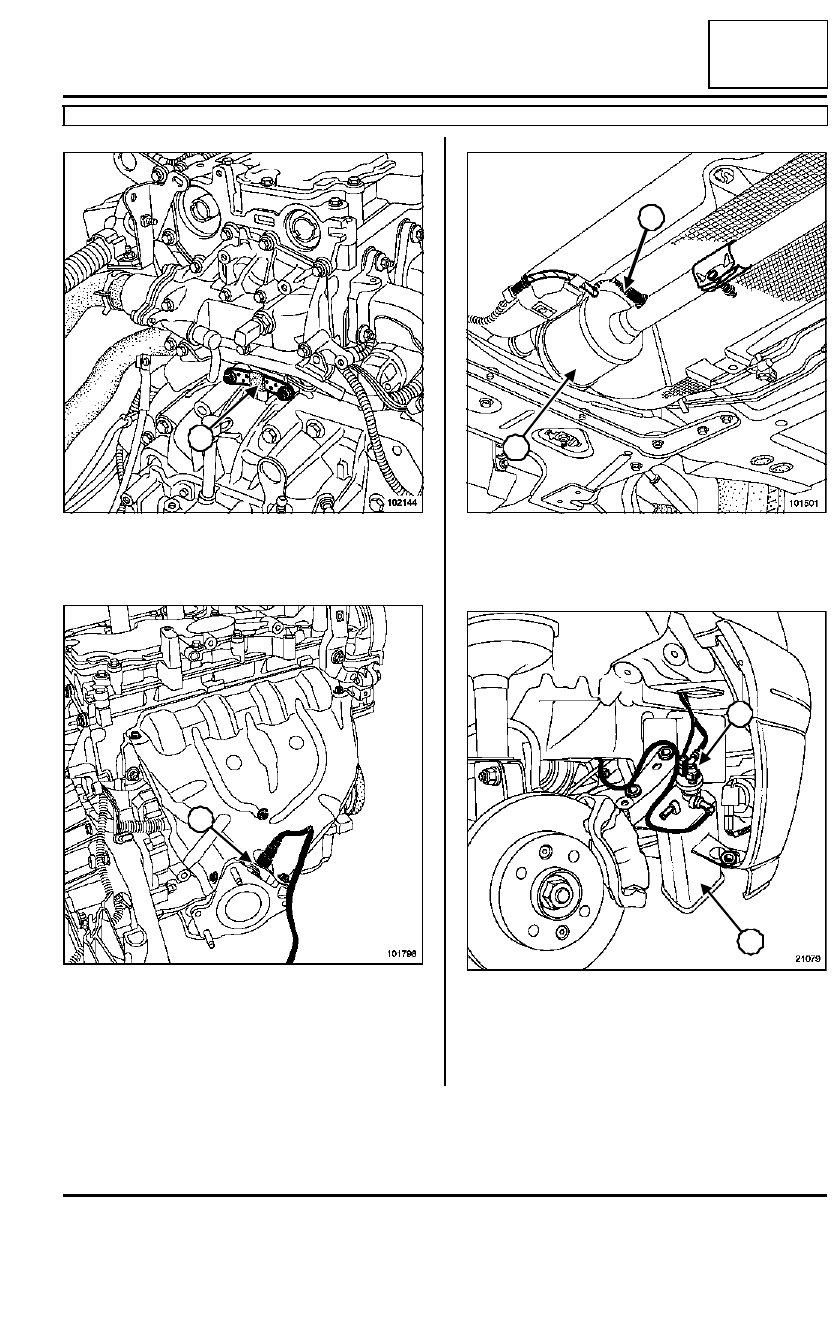

1 - El calculador:
El calculador de inyección en función de las informa-
ciones recibidas de los diversos captadores, principal-
mente del captador del régimen y del potenciómetro de
carga, determina:
- el número de grados de avance que hay que aplicar y
el punto de encendido,
- los cilindros en punto muerto superior y la bobina que
hay que activar.
Provoca la chispa a nivel de los dos cilindros que están
en punto muerto superior, interrumpiendo la puesta a
masa de la bobina concernida.

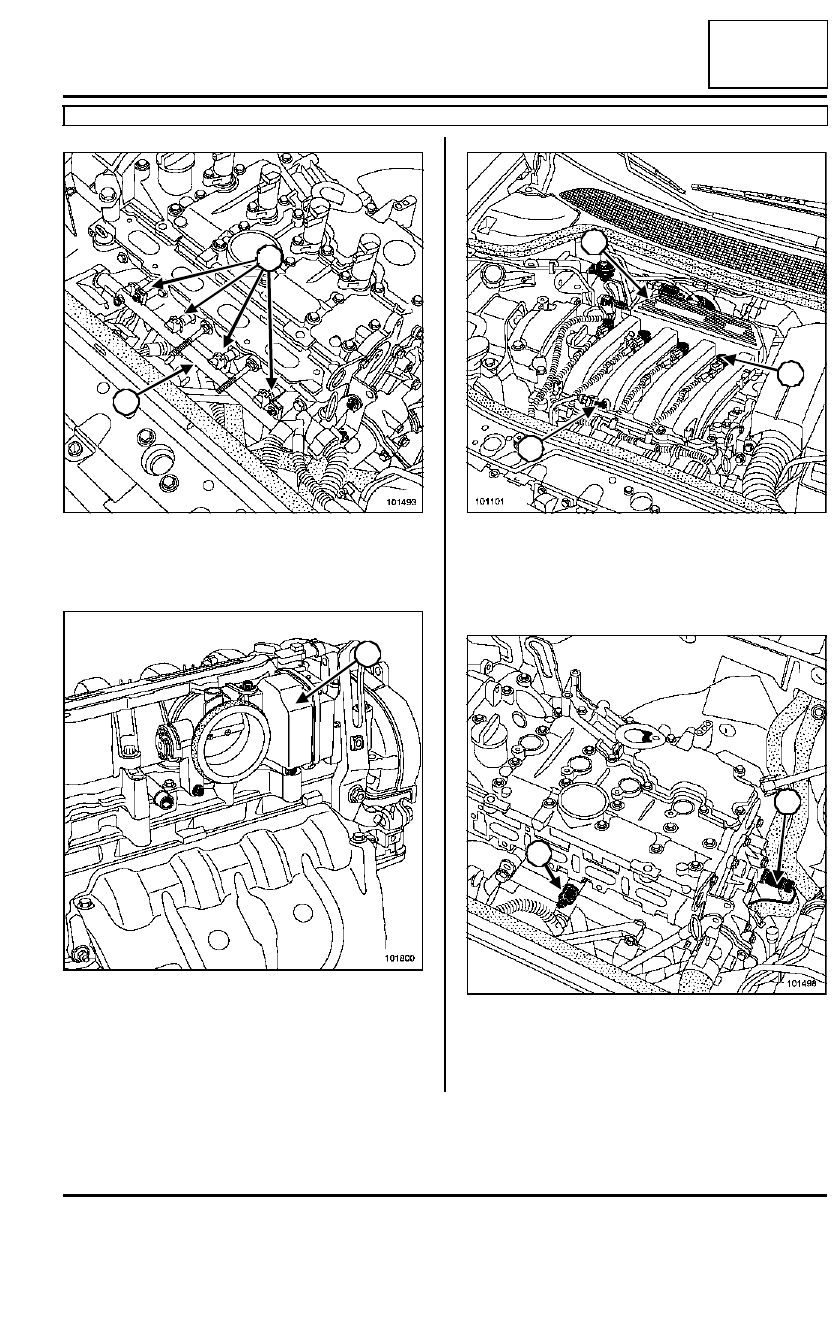

2 - Las bobinas
Son dos.
Son del tipo de doble salida monobloque.
El calculador las activa por separado.
Provocan dos chispas simultáneamente.
Las dos bobinas van unidas a un condensador antipa-
rasitado.
Conector eléctrico
Vía Designación
1
+condensador antiparasitado
2
+ después de contacto
3
mando de la bobina por el calcula-
dor
Control que
hay q u e
efectuar
e n t r e l a s
vías
Resistencia
1-2
1,5
Ω
1-2
0,5
Ω
1-3
1
Ω
2-3
1
Ω
HT - HT
10 k
Ω
