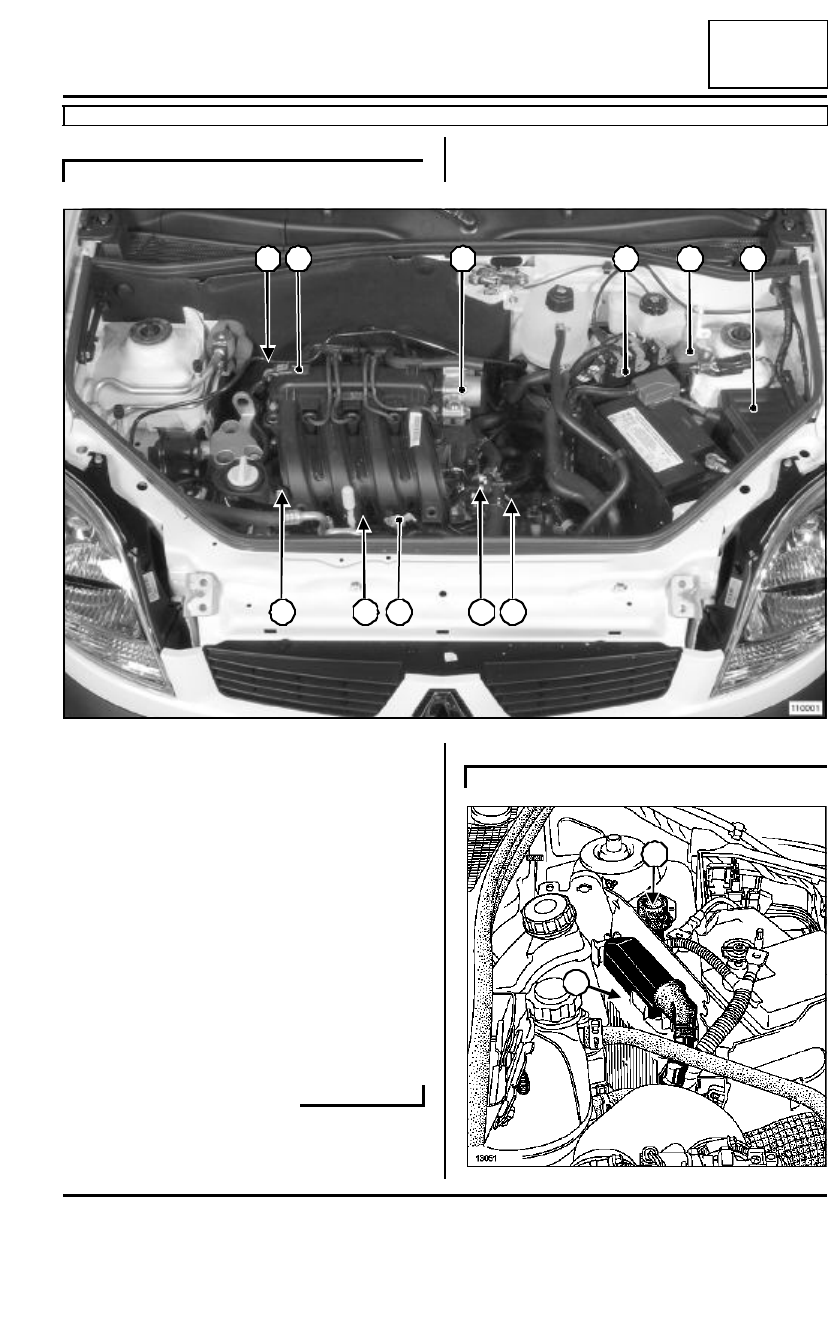

17B

-

8

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

D4F, y 730

110001

1

2

3

4

5

6

7

8

9

10

11

(1)

Bobina de encendido

(2)

Captador de presión del colector

(3)

Caja mariposa

(4)

Calculador de inyección

(5)

Contactor de inercia

(6)

Relés de alimentación

(7)

Captador de punto muerto supe-
rior

(8)

Sonda de temperatura del agua

(9)

Captador de temperatura  del
aire

(10)

Captador de picado

(11)

Rampa de inyección

D7F, y 726

13051

21

20

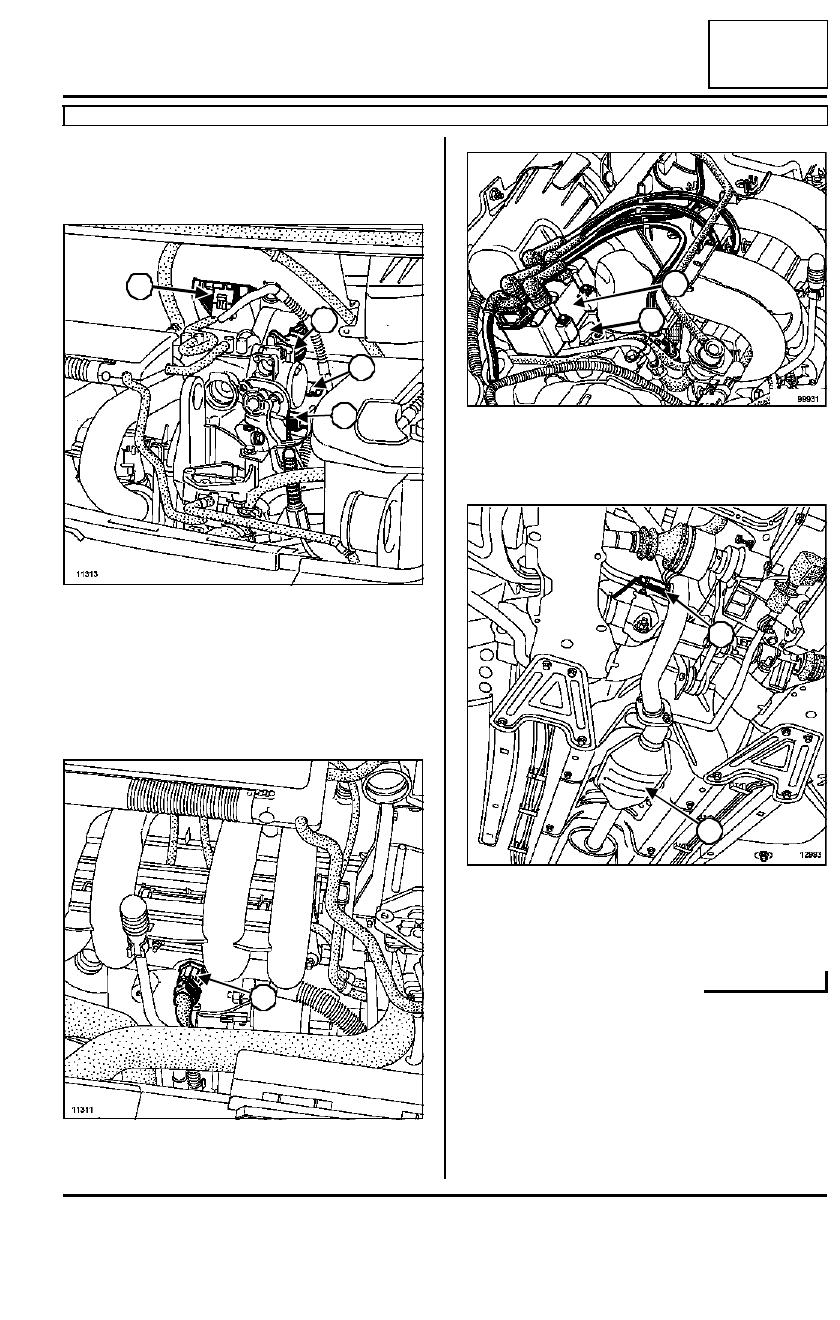

17B

-

9

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

(20)

Calculador de inyección

(21)

Contactor de inercia

11313

(22)

Captador de presión absoluta

(23)

Potenciómetro de posición mari-
posa

(24)

Regulador de ralentí

(25)

Captador de temperatura

11311

(26)

Captador de picado

25

23

24

22

26

99931

(27)

Bobina de encendido

(28)

Condensador antiparasitado

12993

(29)

Sonda de oxígeno anterior

(30)

Catalizador

28

27

30

29

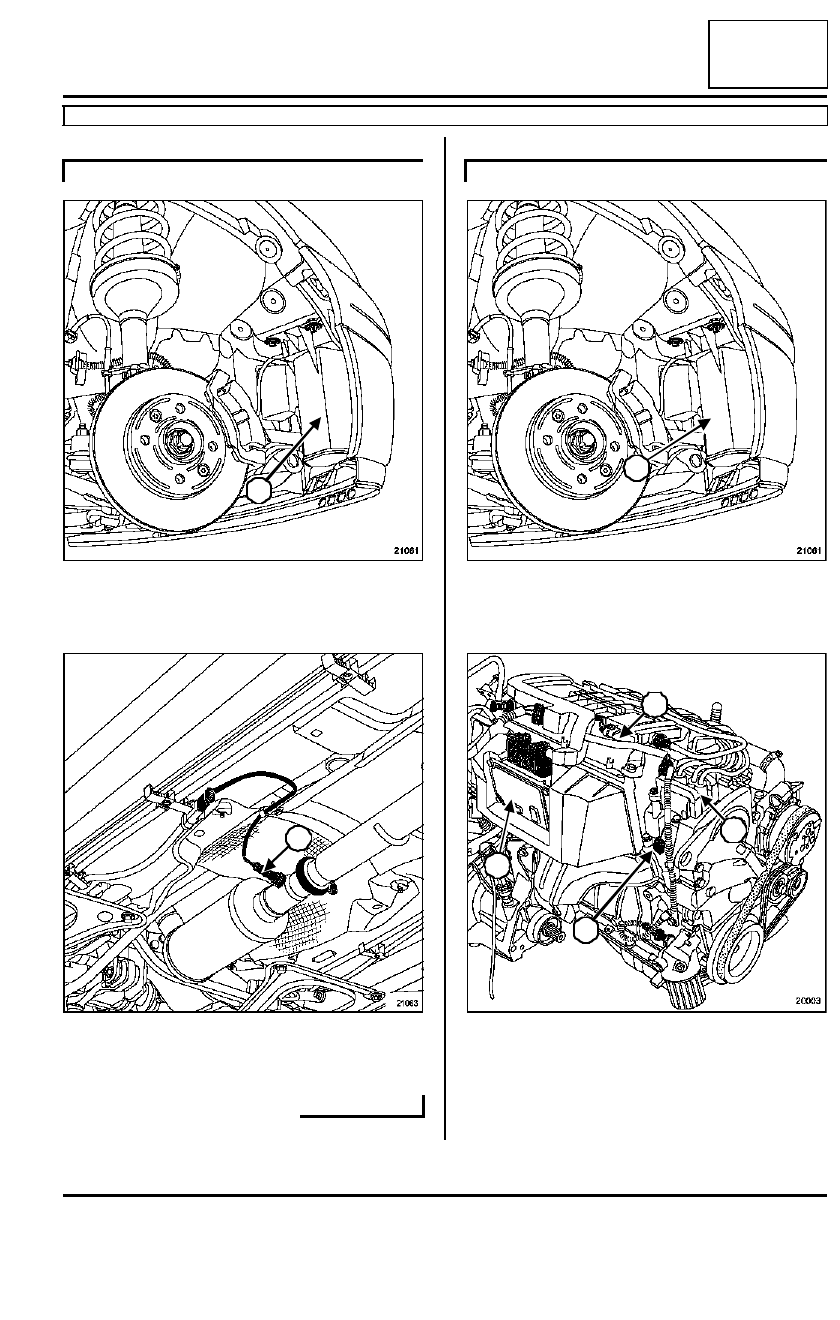

17B

-

10

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

D7F, y 726

21061

(31)

Absorbedor de los vapores de
gasolina

21063

(32)

Sonda de oxígeno posterior.

31

32

D4F, y 712

21061

(33)

Absorbedor de los vapores de
gasolina

20003

(34)

Calculador de inyección

(35)

Captador de presión absoluta

(36)

Bobina de encendido

(38)

Antiparasitado

33

36

35

34

37

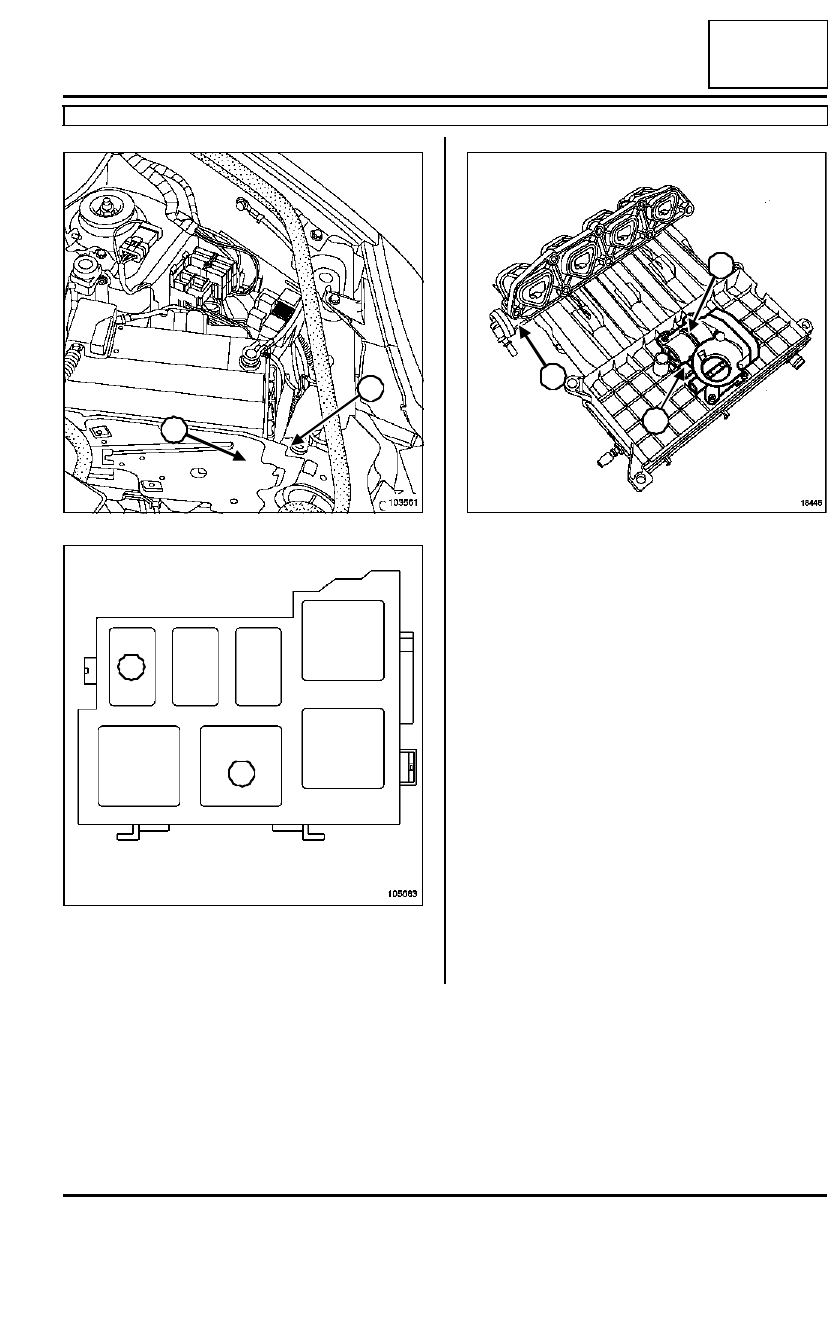

17B

-

11

INYECCIÓN GASOLINA

Implantación de los elementos

F76, y D7F, y 726 o 764 o 766 – F76, y D4F, y 712 o 730

17B

103561

105683

(38)

Relé de bloqueo de inyección

(39)

Relé de la bomba de carburante

38

39

38

39

18446

(40)

Caja mariposa motorizada

(41)

Captador de temperatura  del
aire

(42)

Rampa de inyección

41

40

42
