16A

-

7

ARRANQUE - CARGA

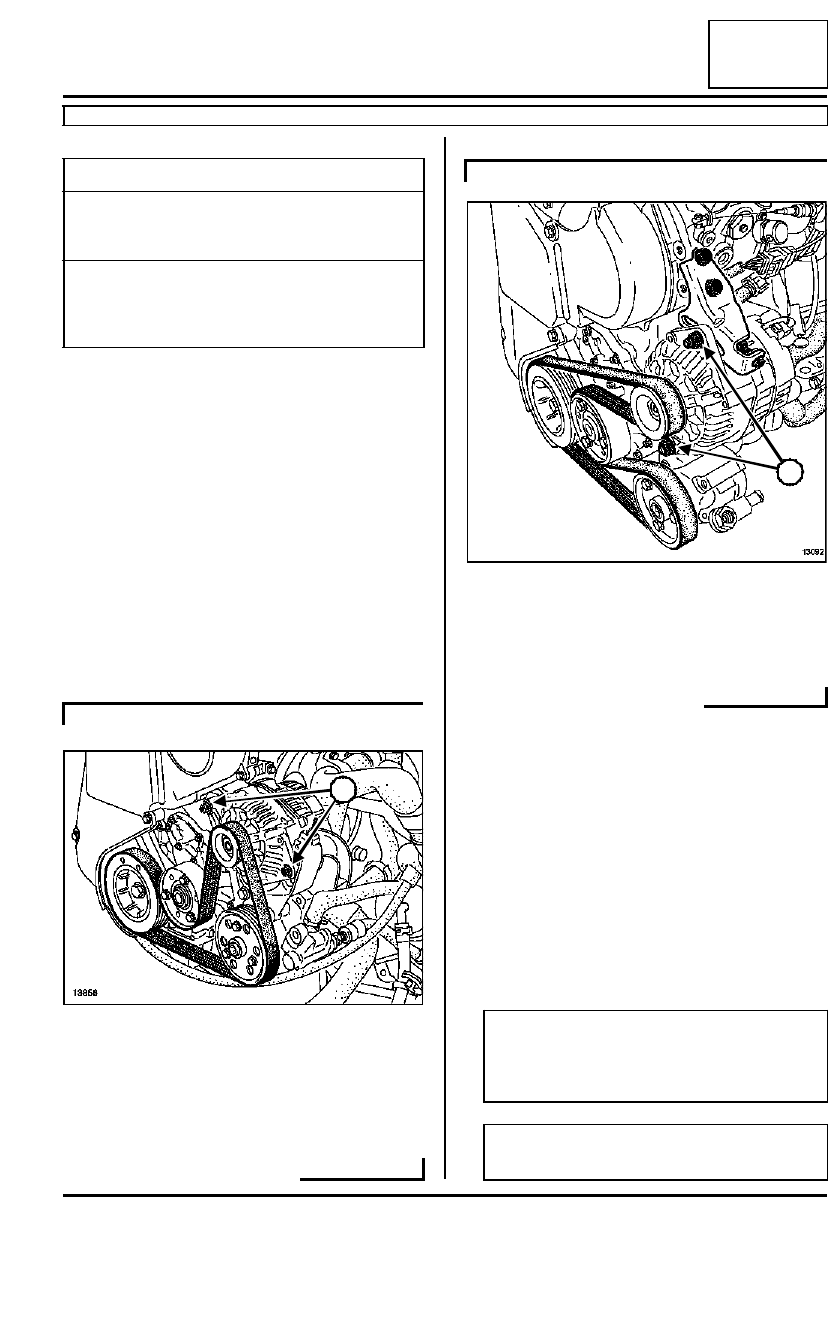

Alternador: Extracción - Reposición

F8Q o F9Q

16A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios),

- la tuerca de fijación del borne de salida del alterna-

dor.

Desconectar el conector del alternador.

Extraer:

- los tornillos de fijación (1) del alternador,

- el alternador.

Extraer:

- los tornillos de fijación (1) del alternador,

- el alternador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Para el proceso de tensión de la correa de acceso-
rios, (consultar 11A, Parte alta y delantera del mo-
tor, Correa de accesorios).

Apretar a los pares:

- el bulón de fijación del alternador en su soporte

(4,4 daN.m),

- el bulón de fijación del alternador en la desliza-

dera de tensión de la correa de accesorios (2,1
daN.m).

Pares de apriete

m

bulón de fijación del
altern a d o r   e n   s u
sopor te

4,4 daN.m

bulón de fijación del
alternador en la desliza-
dera de tensión de la
correa de accesorios

2,1 daN.m

F9Q, y ACONDICIONADOR DE AIRE

13858

1

CALEFACCIÓN NORMAL

13092

ATENCIÓN

Conectar la batería: efectuar los aprendizajes
necesarios (consultar 80A, Equipamiento eléc-
trico, Batería: Extracción-reposición).

ATENCIÓN

Sustituir imperativamente una correa extraída.

1

16A

-

8

ARRANQUE - CARGA

Motor de arranque: Identificación

D4F o D7F o F8Q o F9Q o K4M o K7J o K9K

16A

Motor

Índice

M o t o r   d e
arranque

D7F

VALEO D7E1

D4F

712

VALEO D7E1

730

VALEO D7E39

K4M

VALEO D7E47

K9K

702, 704, 710

MELCO
M000T90581

714, 716, 718

MELCO
M000T87881

K7J

MELCO
M002T13581

F9Q

MELCO
M001T85781

F8Q

BOSCH
A001111593

16A

-

9

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

D4F o D7F, y 712 o 726 o 730 o 764 o 766

16A

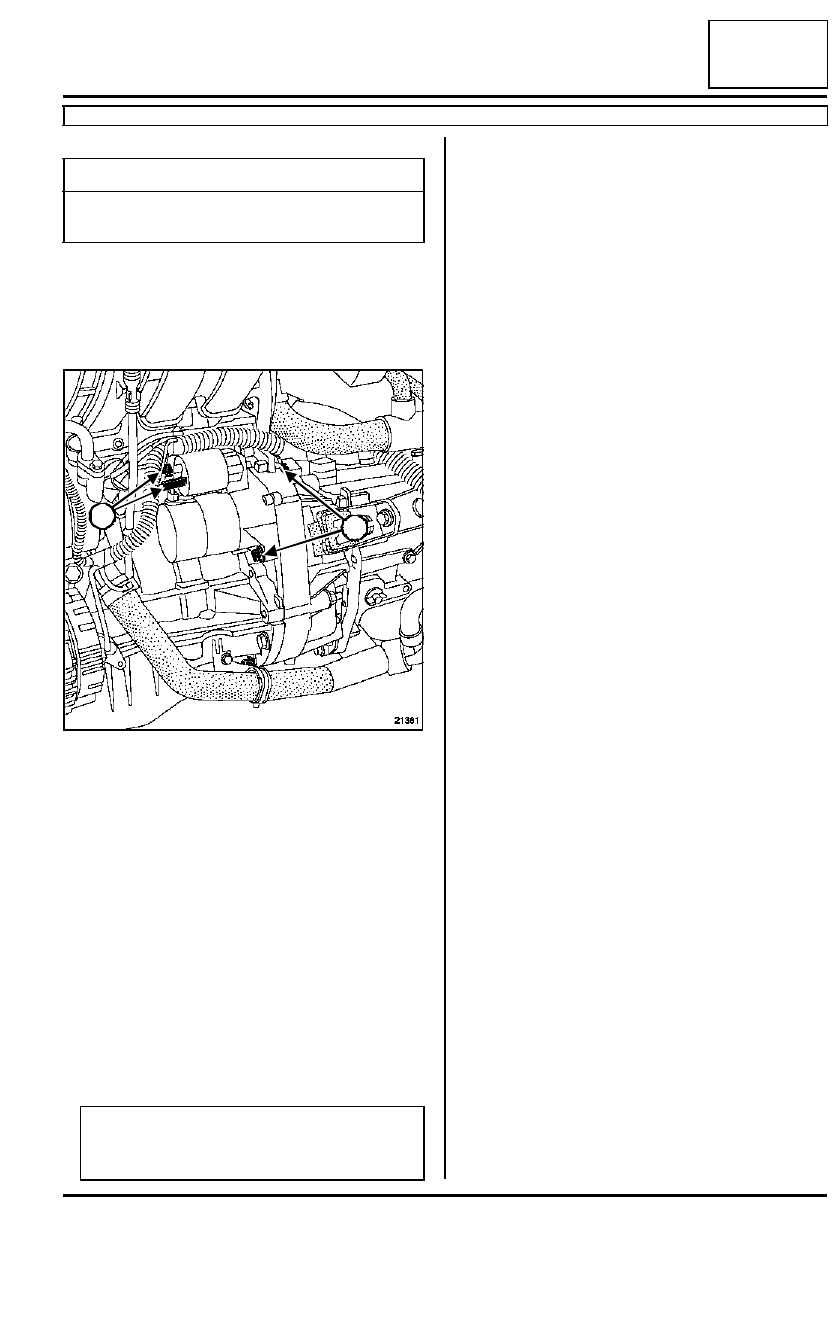

EXTRACCIÓN

Desconectar la batería comenzando por el borne
negativo.

Extraer:

- las conexiones eléctricas del motor de arranque

(1),

- las fijaciones del motor de arranque (2),

- el motor de arranque.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del motor de
arranque (44 N.m).

Conectar la batería comenzando por el borne positi-
vo.

Pares de apriete

m

tornillos de fijación del
motor de arranque

44 N.m

21381

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción - reposición).

1

2

16A

-

10

ARRANQUE - CARGA

Motor de arranque: Extracción - Reposición

K9K, y 702 o 704 o 710

16A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el protector bajo el motor,

- la tuerca de la transmisión derecha,

- el estribo y atarlo al muelle de la suspensión,

- la fijación del pie del amortiguador derecho,

- las fijaciones de la rótula de dirección mediante el

útil (Tav. 476),

- la transmisión lado derecho.

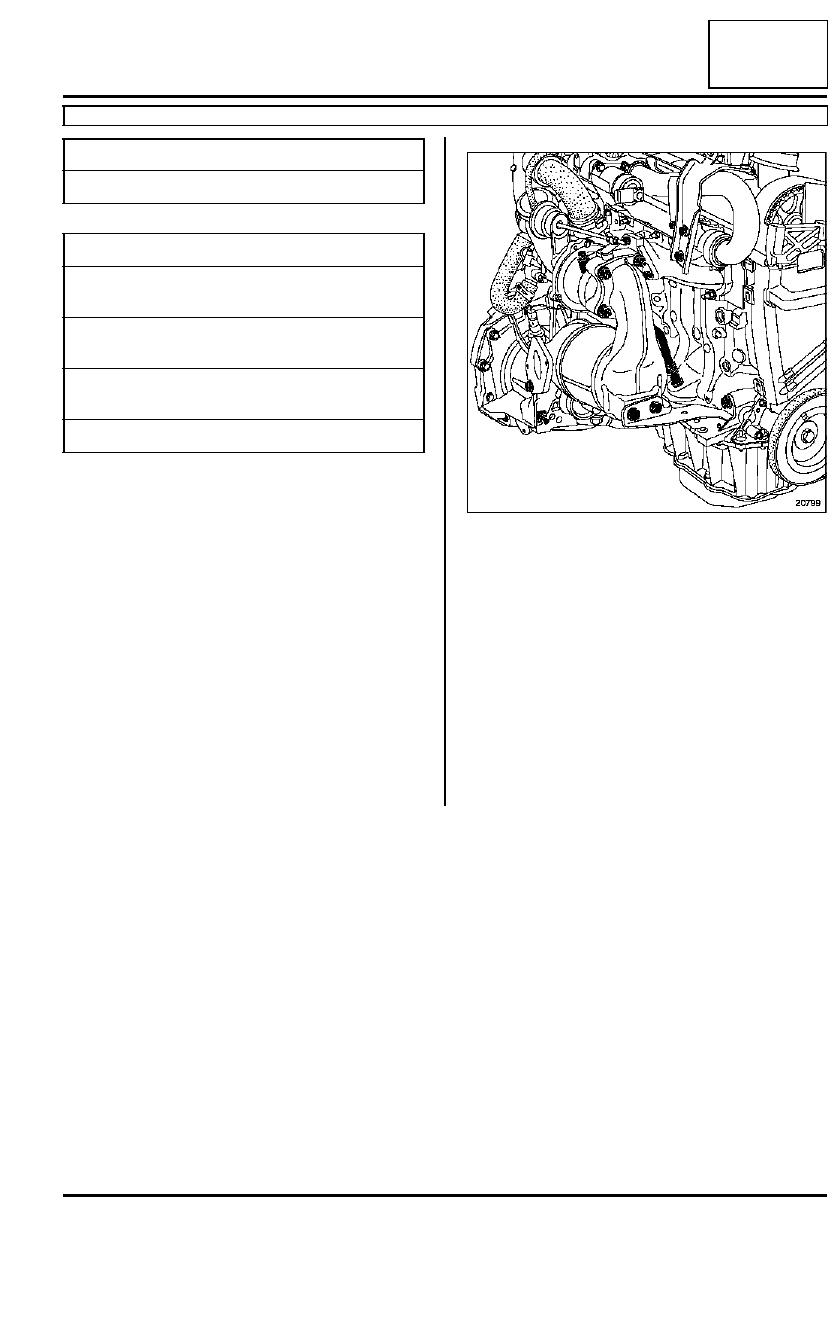

Extraer:

- la carcasa del filtro de aire,

- las fijaciones  del catalizador,

- las dos muletas del catalizador,

- el catalizador.

Utillaje especializado indispensable

Tav. 476

Extractor de rótula

Pares de apriete

m

bulón de fijación de pies
de amortiguadores

18 daN.m

tornillo de fijación del
estribo de freno

4 daN.m

tuerca de la rótula de
dirección

3,5 daN.m

tornillos de rueda

10,5 daN.m

20799
