16A

-

3

ARRANQUE - CARGA

Alternador: Identificación

16A

Régimen alternador (r.p.m.)

F9Q

Alternador

125A (VALEO)

1500

40

2500

70

4000

119

6000

126

8000

130

16A

-

4

ARRANQUE - CARGA

Alternador: Extracción - Reposición

D4F o D7F

16A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la correa de accesorios (si el vehículo está equipa-

do) (consultar 11A, Parte alta y delantera del mo-
tor, Correa de accesorios),

- la correa del alternador (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios),

- la tuerca de fijación del borne de salida del alterna-

dor.

Desconectar el conector del alternador.

Extraer:

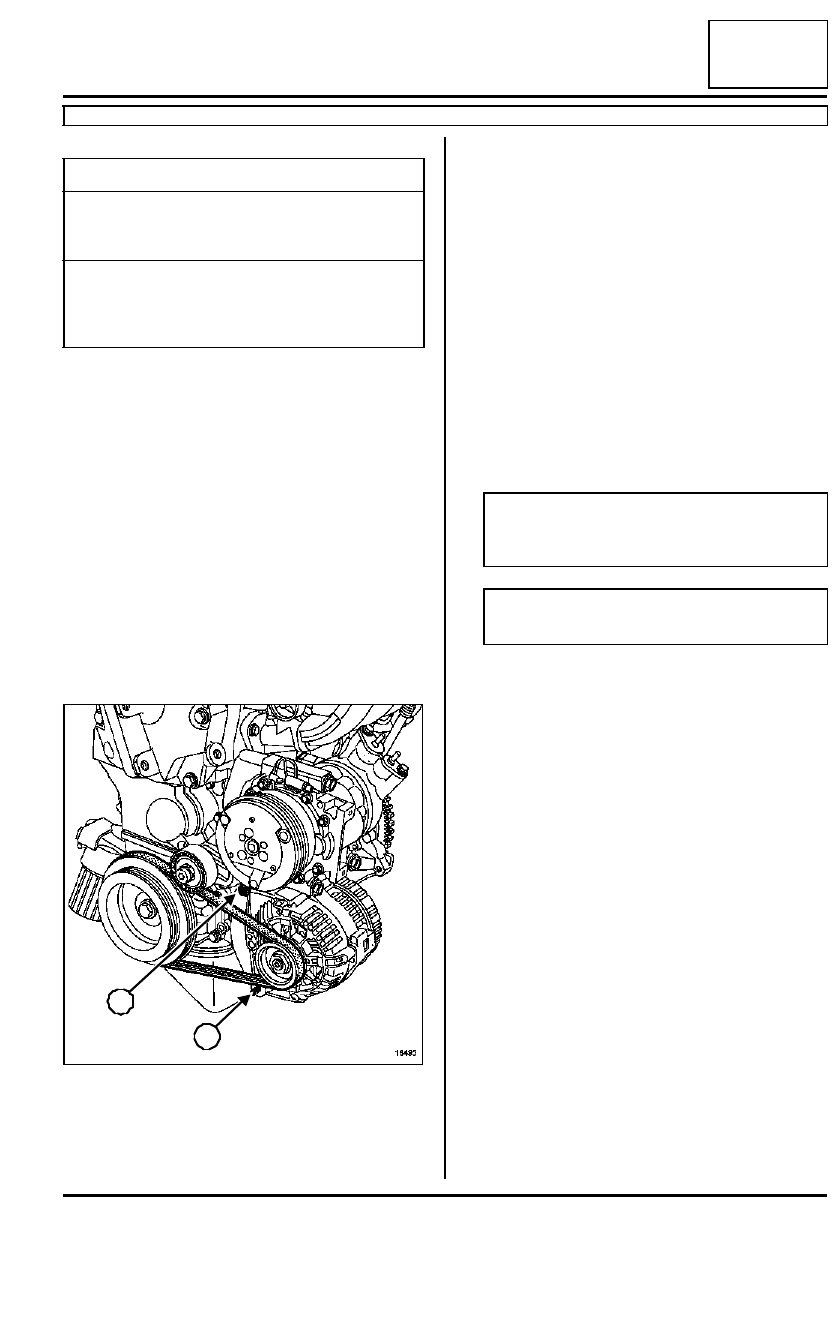

- el bulón de fijación del alternador en su soporte (1),

- el bulón de fijación del alternador en la deslizadera

de tensión de la correa de accesorios (2),

- el alternador.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Para el proceso de tensión de la correa de acceso-
rios, consultar 11A, Parte alta y delantera del mo-
tor, Correa de accesorios.

Apretar a los pares:

- el bulón de fijación del alternador en su soporte

(50 N.m),

- el bulón de fijación del alternador en la desliza-

dera de tensión de la correa de accesorios (25
N.m).

Conectar la batería comenzando por el borne positi-
vo.

Pares de apriete

m

bulón de fijación del
altern a d o r   e n   s u
sopor te

50 N.m

bulón de fijación del
alternador en la desliza-
dera de tensión de la
correa de accesorios

25 N.m

18495

1

2

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción - reposición).

ATENCIÓN

Sustituir imperativamente una correa extraída.

16A

-

5

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4M o K7J o K9K

16A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición).

Desconectar las conexiones eléctricas del alterna-
dor.

Extraer:

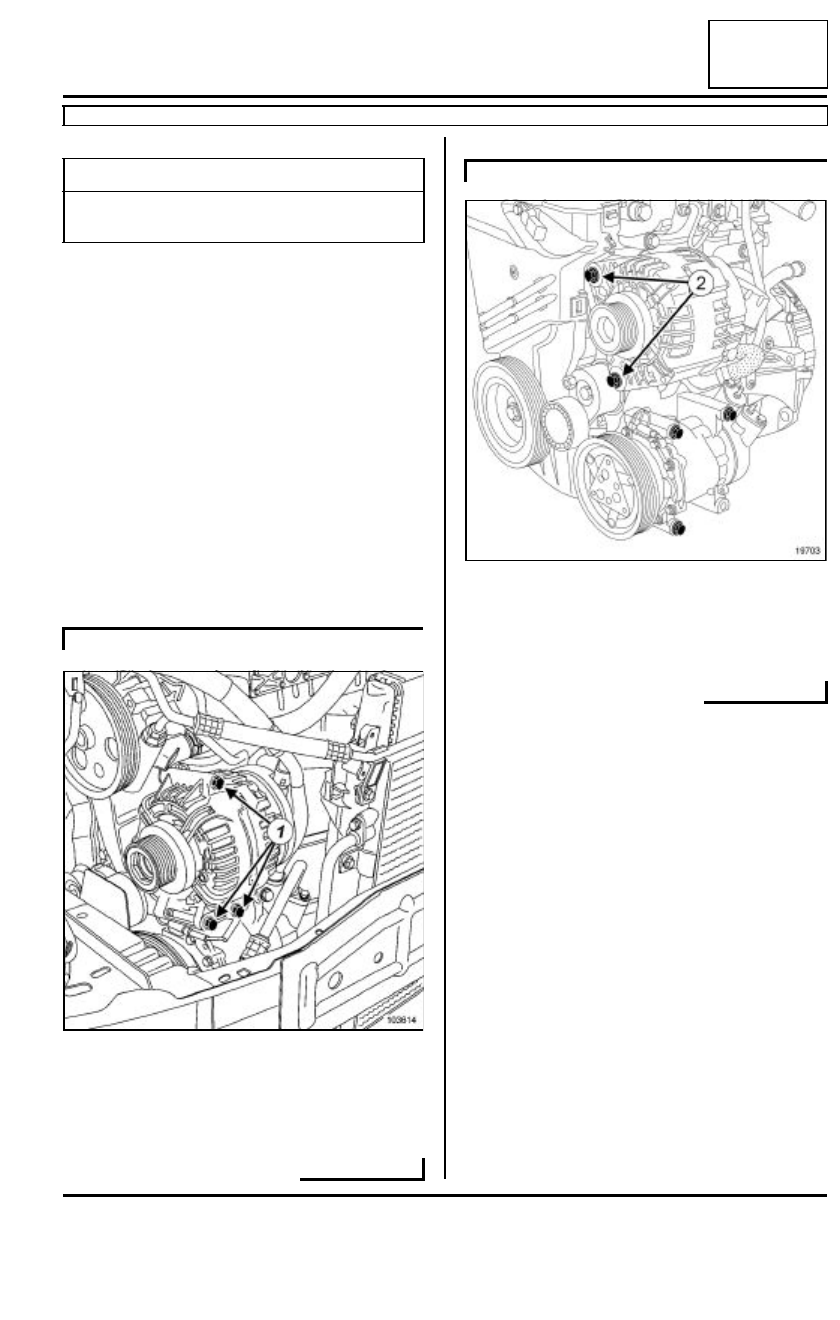

- los tornillos de fijación (1) del alternador,

- el alternador.

Extraer:

- los tornillos de fijación (2) del alternador,

- el alternador.

Pares de apriete

m

tornillos de fijación del
alternador

21 N.m

K4M o K7J

103614

K9K

19703

16A

-

6

ARRANQUE - CARGA

Alternador: Extracción - Reposición

K4M o K7J o K9K

16A

REPOSICIÓN

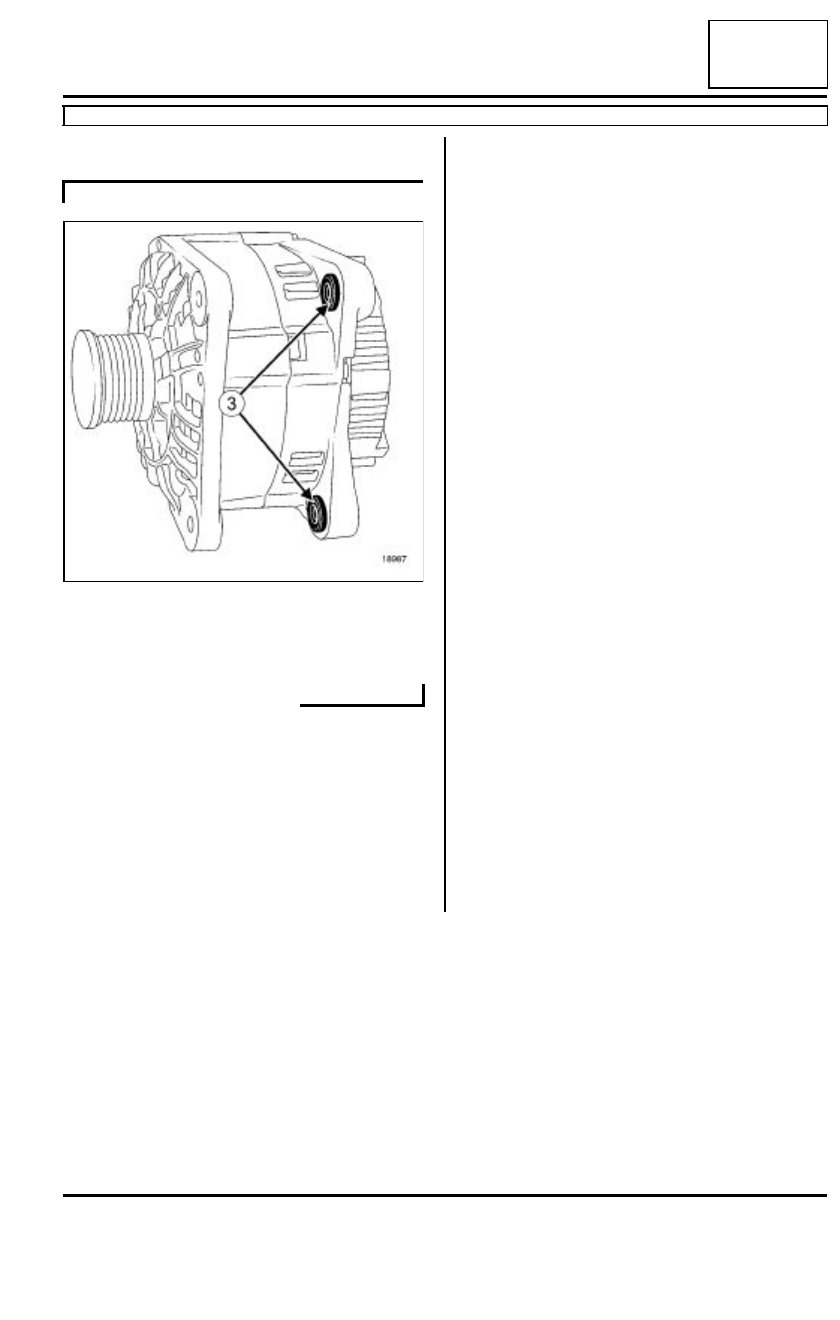

Introducir los retenes (3) mediante una pinza o un
tornillo de banco para facilitar la colocación del alter-
nador.

Colocar el alternador.

Apretar al par los tornillos de fijación del alterna-
dor (21 N.m).

Proceder en el orden inverso de la extracción.

Colocar la correa de accesorios, (consultar 11A,
Parte alta y delantera del motor, Correa de acce-
sorios: Extracción - reposición).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - reposición).

K9K

18987
