Renault Kangoo. Manual - parte 187

14A

-

32

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K, y 714 o 716 o 718

14A

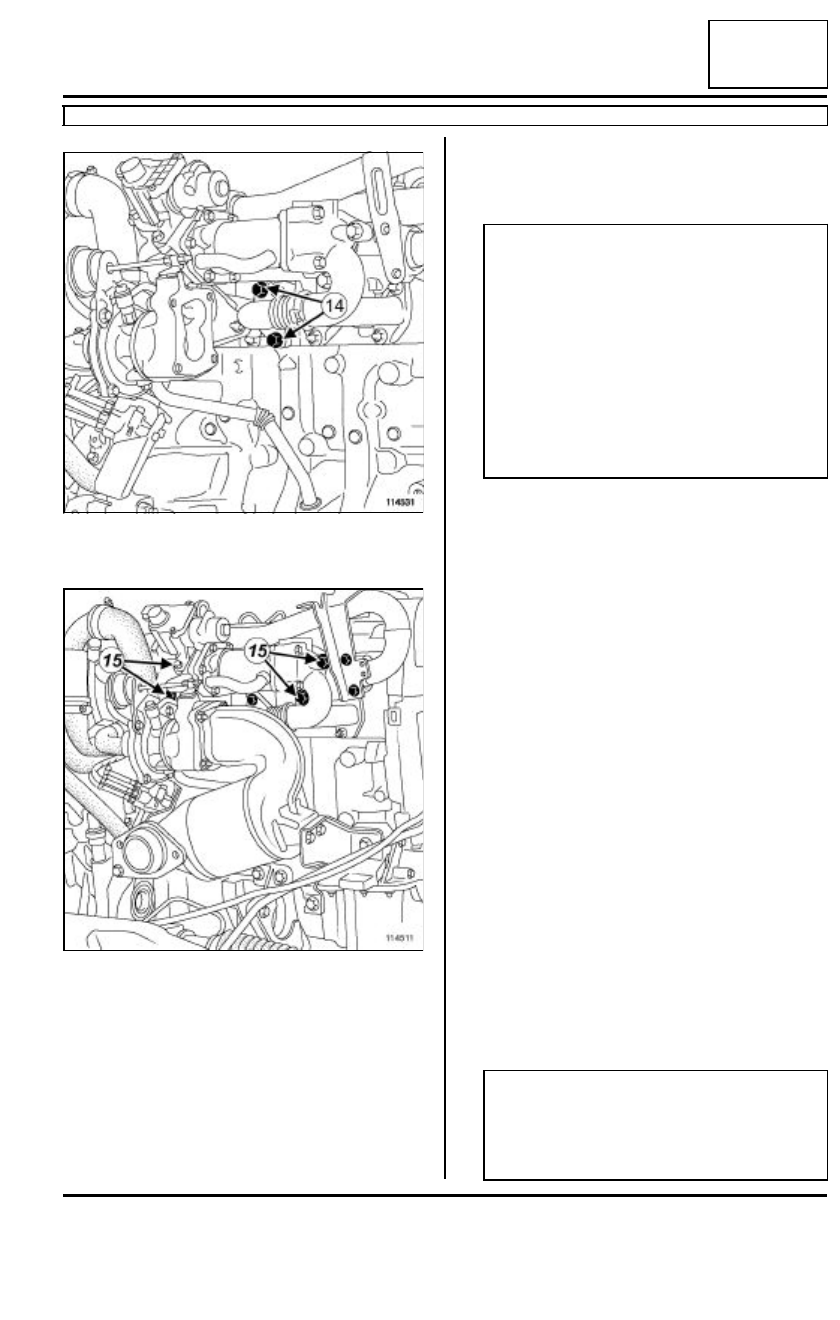

Quitar los tornillos de fijación (14) del tubo de entra-
da de los gases de escape.

Extraer:

- los tornillos de fijación (15) del cajetín de recircula-

ción de los gases de escape,

- el cajetín de recirculación de los gases de escape.

REPOSICIÓN

Limpiar imperativamente y de manera minuciosa to-
das las superficies de apoyo de cada pieza extraída.

Colocar:

- el conjunto del cajetín de recirculación de los ga-

ses de escape,

- los tornillos de fijación del cajetín de recirculación

de los gases de escape,

- los tornillos de fijación del tubo de entrada de los

gases de escape.

Apretar a los pares:

- los tornillos de fijación del conjunto del cajetín

de recirculación de los gases de escape  (25
N.M),

- los tornillos del tubo de entrada de los gases de

escape (35 N.m).

Colocar:

- el tubo metálico de admisión de aire,

- la patilla de levantamiento lado distribución.

Apretar al par los tornillos de fijación de la patilla
de levantamiento lado distribución (10 N.m).

Colocar:

- el catalizador (consultar 19B, Escape, Cataliza-

dor: Extracción-Reposición),

- la tapa de circulación del líquido de refrigeración.

Apretar al par los tornillos de fijación de la tapa de
circulación del líquido de refrigeración (10 N.m).

114531

114511

ATENCIÓN

Tener la precaución de no estropear las superfi-
cies de apoyo para evitar riesgos de fuga del
líquido de refrigeración.

Sustituir sistemáticamente:

- el tubo metálico de admisión de aire y sus jun-

tas tóricas,

- las juntas de la tapa de circulación del líquido

de refrigeración,

- la junta entre el turbocompresor y el cataliza-

dor.

ATENCIÓN

Tomar precauciones para que los manguitos de
entrada y salida de agua del refrigerador de los
gases de escape estén correctamente orienta-
dos y no se doblen.

14A

-

33

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K, y 714 o 716 o 718

14A

Proceder en el orden inverso de la extracción.

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Llenar y efectuar la purga del circuito de refrigera-
ción (consultar 19A, Refrigeración, Circuito de re-
frigeración: Purga).

Antes de arrancar el motor, borrar mediante el útil
de diagnóstico los fallos eventualmente memoriza-
dos por el calculador.

14A

-

34

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

14A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Extraer:

- el protector del motor,

- el capot motor.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición),

- el cajetín de recirculación de los gases de escape

(consultar  14A, Anticontaminación, Cajetín de
recirculación de los gases de escape: Extrac-
ción - Reposición).

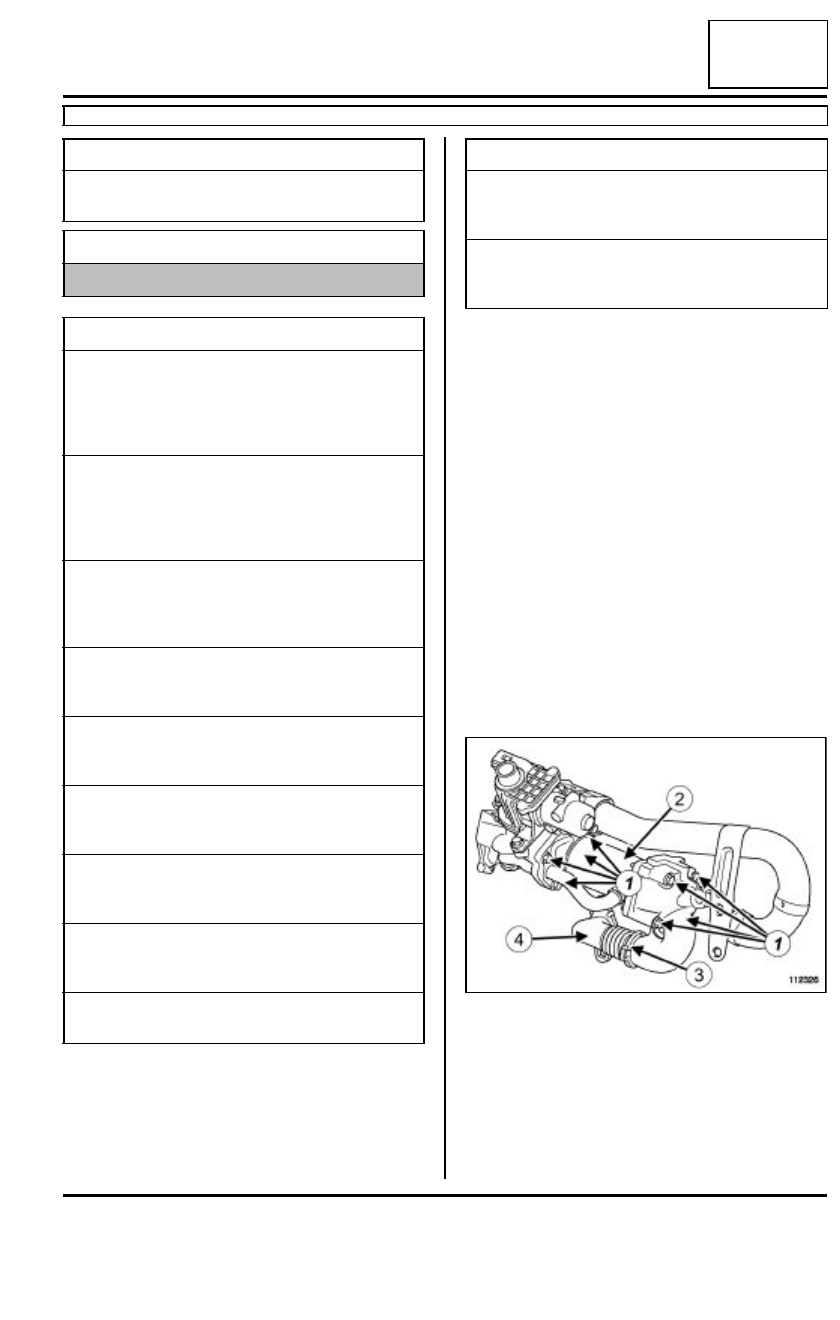

En el tornillo de banco, extraer:

- los tornillos de fijación (1) del refrigerador de los

gases de escape de sus dos soportes,

- el refrigerador de los gases de escape (2),

- la abrazadera encajable (3) del tubo de entrada de

los gases de escape,

- el tubo de entrada de los gases de escape (4).

Utillaje especializado indispensable

Mot. 1567

Pinza a distancia para
abrazaderas EGR

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación del
refrigerador de los
gases de escape en el
sopor te lado distribu-
ción

12 N.m

tornillos de fijación del
refrigerador de los
gases de escape sobre
el sopor te en el lado del
volante motor

12 N.m

tornillos de fijación del
sopor te de refrigerador
en el lado del volante
motor

25 N.m

tornillos de fijación del
sopor te de refrigerador
en el lado distribución

25 N.m

tornillos de fijación del
tubo de entrada de los
gases de escape

35 N.m

tornillos de fijación del
catalizador en el turbo-
compresor

26 N.m

tornillos de fijación de la
muleta anterior  en  el
motor

44 N.m

tornillo de la fijación
posterior en el cataliza-
dor

21 N.m

tornillos de fijación de la
brida de escape

21 N.m

tornillos de fijación de la
tapa de circulación del
líquido de refrigeración

10 N.m

tornillos de fijación de la
patilla de levantamiento
lado distribución

10 N.m

112326

Pares de apriete

m

14A

-

35

ANTICONTAMINACIÓN

Refrigerador de los gases de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

14A

REPOSICIÓN

Limpiar imperativamente y de manera minuciosa to-
das las superficies de apoyo de cada pieza extraída.

Colocar el refrigerador de los gases de escape en
sus dos soportes equipado con juntas nuevas.

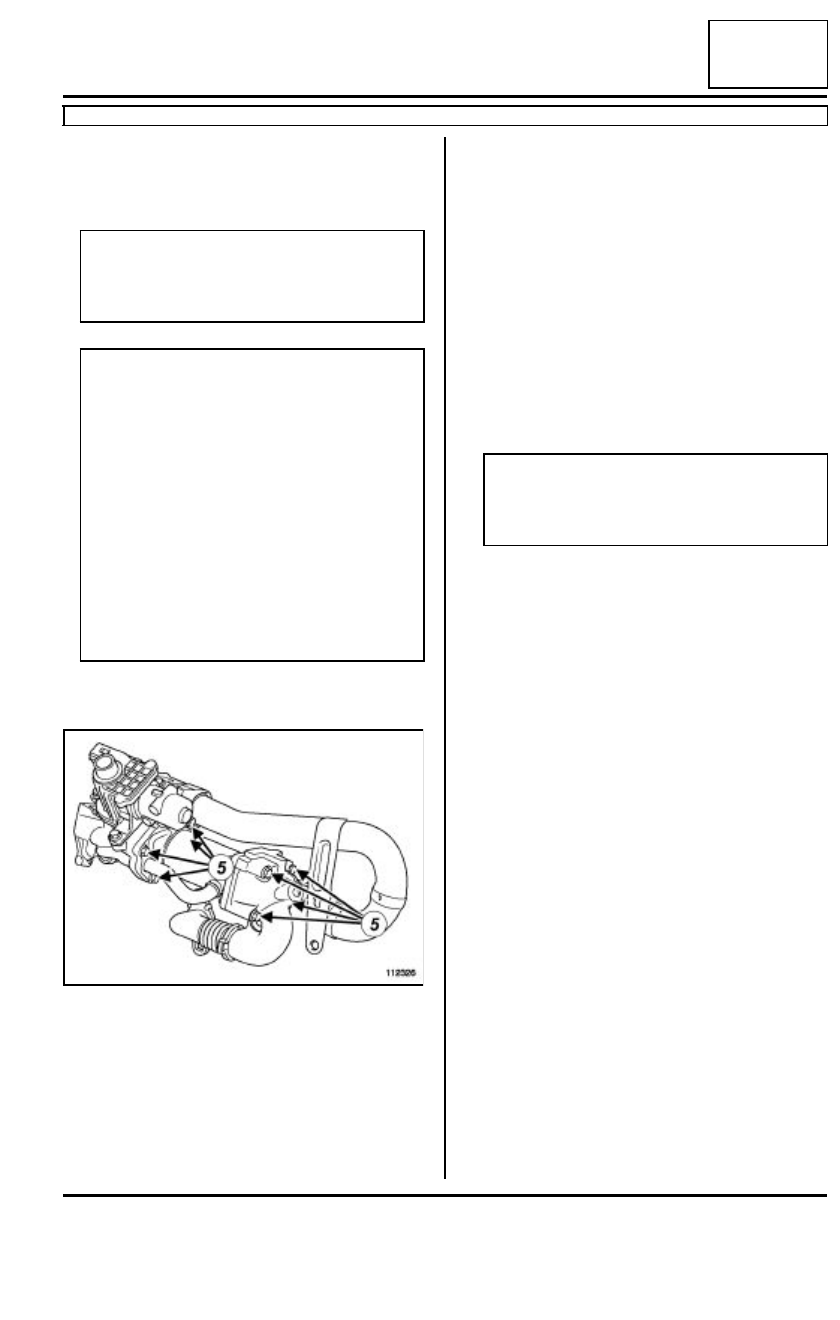

Colocar los tornillos de fijación (5) del refrigerador
de los gases de escape sin que haya contacto para
que el refrigerador pueda moverse.

Colocar en la culata el cajetín de recirculación de los
gases de escape equipado de su refrigerador.

Apretar hasta que hagan contacto los tornillos de fi-
jación de los dos soportes del refrigerador de los ga-
ses de escape.

Ajustar el refrigerador de los gases de escape con
respecto a sus dos soportes.

Apretar hasta el contacto los tornillos de fijación (5)
del refrigerador de los gases de escape en sus dos
soportes para inmovilizarlo.

Extraer el cajetín de recirculación de los gases de
escape equipado de su refrigerador.

En el tornillo de banco, apretar al par:

- los  tornillos de fijación del refrigerador de los

gases de escape en el soporte lado distribu-
ción (12 N.m),

- los  tornillos de fijación del refrigerador de los

gases de escape sobre el soporte en el lado del
volante motor  (12 N.m)

Colocar en la culata el cajetín de recirculación de los
gases de escape equipado de su refrigerador.

Apretar al par:

- los tornillos de fijación del soporte de refrigera-

dor en el lado del volante motor  (25 N.m),

- los tornillos de fijación del soporte de refrigera-

dor en el lado distribución  (25 N.m).

ATENCIÓN

Prestar atención para no estropear las superfi-
cies de apoyo para evitar riesgos de fuga de
líquido de refrigeración.

ATENCIÓN

Sustituir imperativamente:

- el tubo metálico de admisión de aire y sus jun-

tas tóricas,

- el tubo de entrada de los gases de escape, sus

tornillos de fijación, su junta y su abrazadera
encajable,

- las juntas del refrigerador de sus soportes,

- las juntas de la tapa de circulación del líquido

de refrigeración dentro del refrigerador de los
gases de escape,

- la junta entre el turbocompresor y el cataliza-

dor.

112326

ATENCIÓN

Vigilar que las juntas entre el refrigerador y sus
dos soportes estén correctamente colocadas
para evitar toda fuga del líquido de refrigeración.
