14A

-

24

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

F76, y K9K, y 702 o 704 o 710

14A

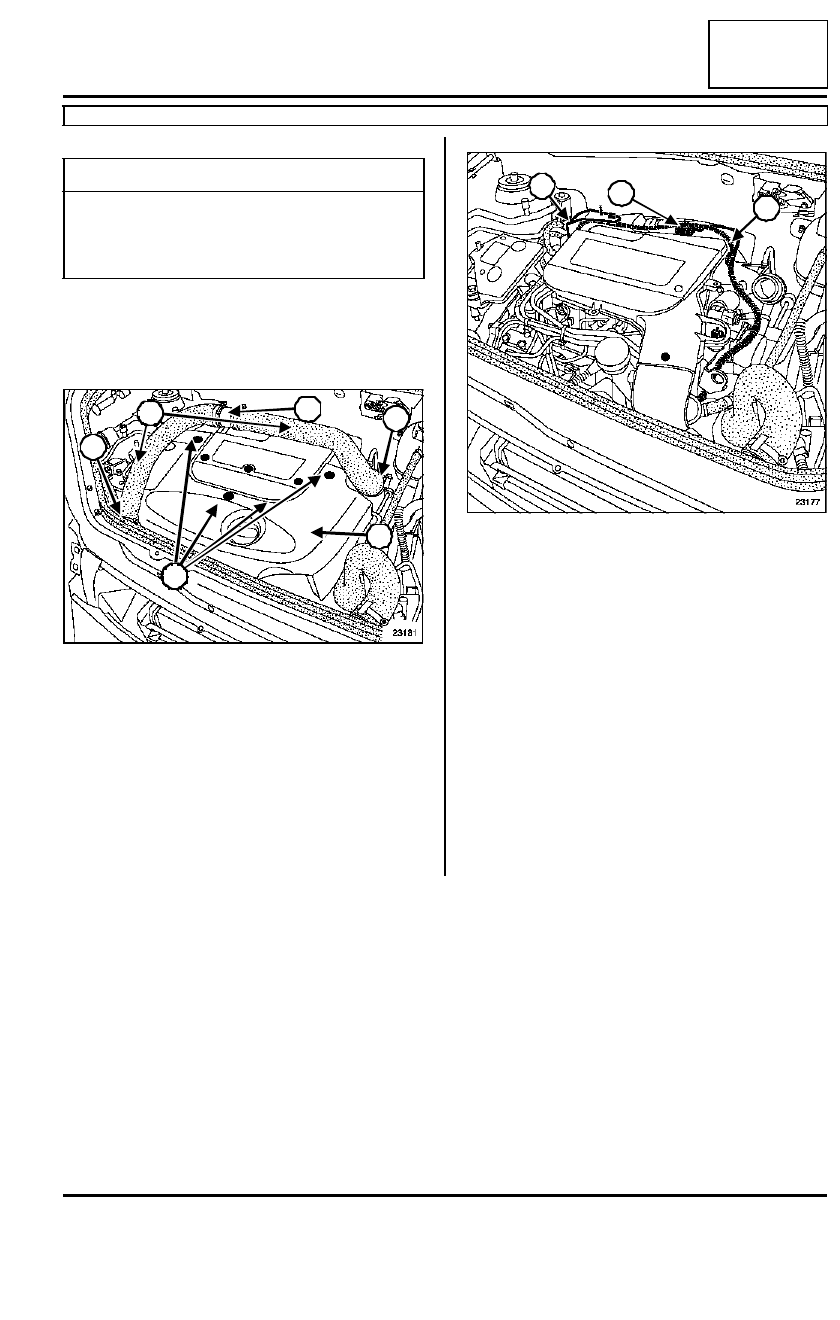

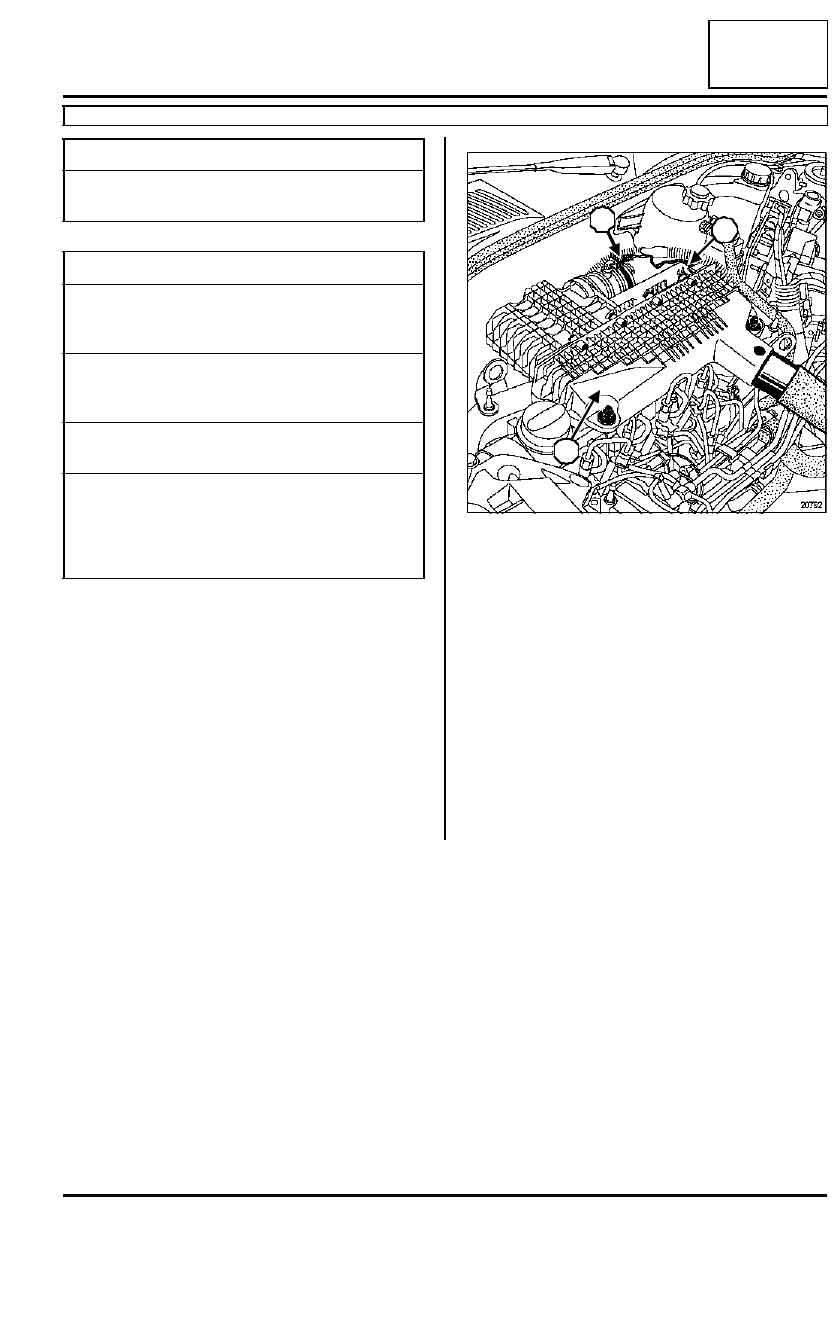

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- las tapas del motor,

- la carcasa del filtro de aire.

Desconectar:

- el tubo de aspiración de aire en la carcasa del filtro

de aire,

- el conector de la sonda de temperatura del aire an-

terior (1).

Desconectar el captador de presión de sobrealimen-
tación  (2) de la carcasa del filtro de aire.

Aflojar la abrazadera del conducto de aspiración de
aire en la carcasa del filtro de aire (3).

Extraer la carcasa del filtro de aire.

Utillaje especializado indispensable

Mot. 1567

Pinza a distancia para
abrazaderas EGR

Pares de apriete

m

tornillos de fijación del
cajetín de recirculación
de los gases de escape

2,1 daN.m

tornillos de fijación del
tubo metálico del aire
de admisión

2,1 daN.m

anillo de levantamiento
(lado distribución)

2,1 daN.m

tornillos de fijación de la
pantalla térmica  de  la
electroválvula de recir-
culación de los gases
de escape

1,2 daN.m

20792

1

3

2

14A

-

25

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

F76, y K9K, y 702 o 704 o 710

14A

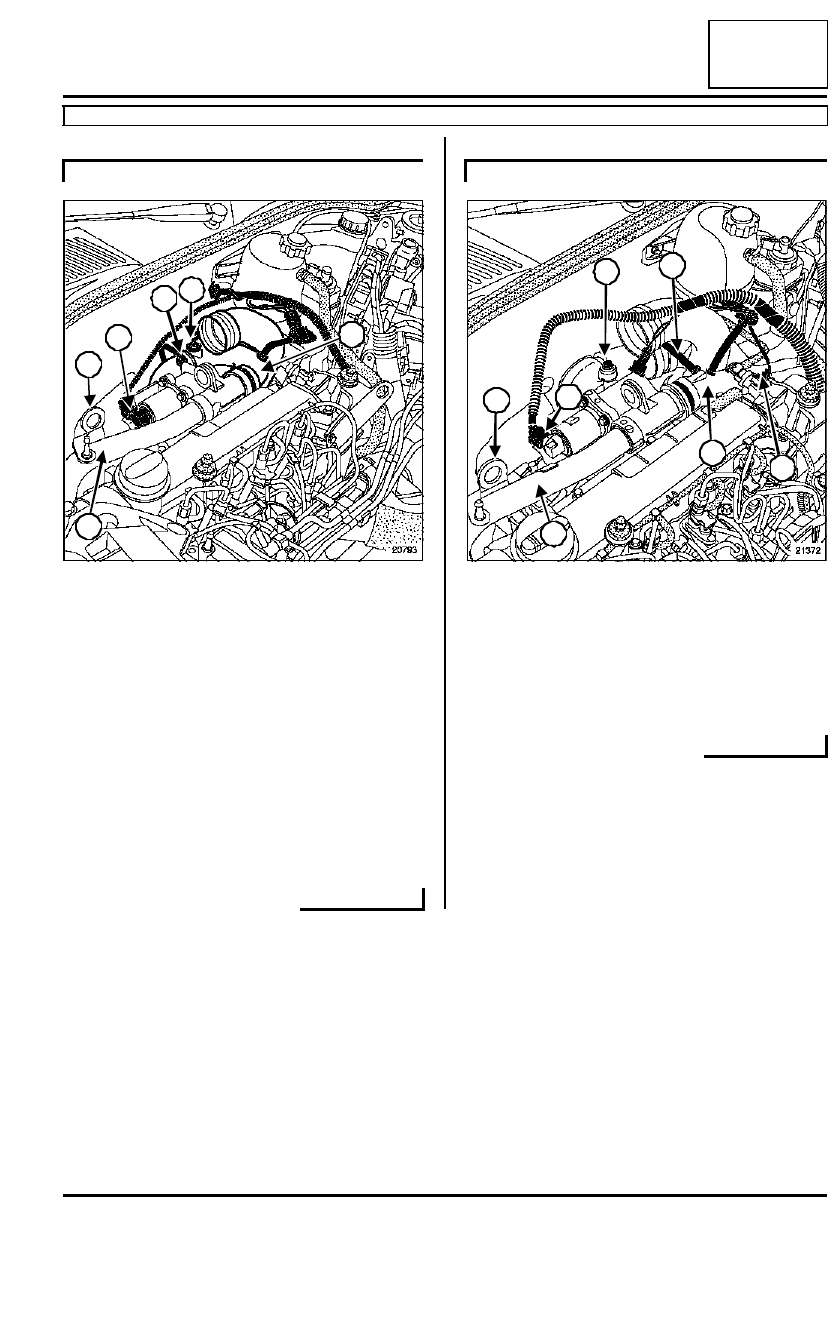

Desconectar:

- la electroválvula de recirculación de los gases de

escape (4),

- la sonda de temperatura del aire posterior (5),

- el manguito (6) de la válvula reguladora de presión

de sobrealimentación en el conducto de aire,

- el conducto de aire (7) en el cajetín de recircula-

ción de los gases de escape.

Extraer:

- el anillo de levantamiento (8),

- el tornillo de fijación del tubo metálico de admisión

de aire (9) y después tirar de éste.

Quitar el tornillo de fijación (10) del conducto de aire
en el cajetín de recirculación de los gases de esca-
pe.

Aflojar las abrazaderas de fijación del conducto de
aire.

Apartar el conducto de aire.

K9K, y 704 o 710

20793

4

8

7

6

5

9

K9K, y 702

21372

10

5

6

7

9

8

4

14A

-

26

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

F76, y K9K, y 702 o 704 o 710

14A

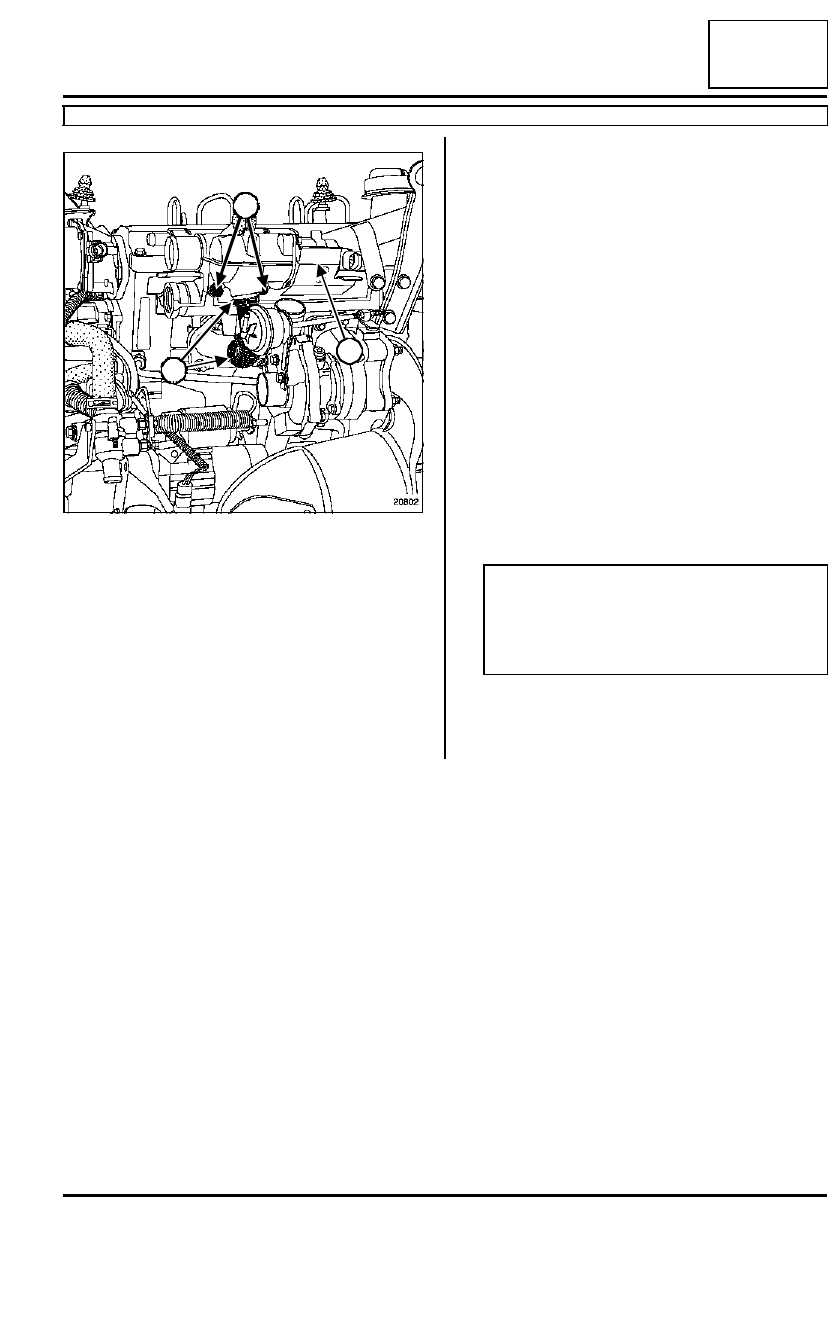

Extraer la pantalla térmica (11) de la electroválvula
de recirculación de los gases de escape.

Aflojar las abrazaderas (12) del tubo de la electro-
válvula de recirculación de los gases de escape.

Extraer:

- el tubo de la electroválvula de recirculación de los

gases de escape,

- los dos tornillos de fijación (13) de la electroválvula

de recirculación de los gases de escape,

- el cajetín de recirculación de los gases de escape.

REPOSICIÓN

Sustituir el tubo de recirculación de los gases de es-
cape con unas abrazaderas nuevas.

apretar las abrazaderas nuevas mediante el útil
(Mot. 1567).

Sustituir las juntas tóricas del tubo metálico de admi-
sión de aire.

Apretar a los pares:

- los tornillos de fijación del cajetín de recircula-

ción de los gases de escape (2,1 daN.m),

- los  tornillos de fijación del tubo metálico del

aire de admisión (2,1 daN.m),

- el anillo de levantamiento (lado distribución) (2,

1 daN.m),

- los tornillos de fijación de la pantalla térmica de

la electroválvula de recirculación de los gases
de escape (1,2 daN.m).

Proceder en el sentido inverso de la extracción.

20802

11

12

13

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A, Batería: Extracción-reposi-
ción).

14A

-

27

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

F76, y F9Q, y 790

14A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Quitar la tuerca de fijación (1) del conducto de so-
brealimentación.

Aflojar los conductos (2) de sobrealimentación (con-
sultar 12B, Sobrealimentación).

Extraer:

- los conductos de sobrealimentación (3),

- los tres tornillos de fijación (4) de la tapa del motor,

- la tapa del motor (5).

Desconectar:

- el conector (6) del caudalímetro,

- el conector (7) del captador de identificación del ci-

lindro,

- el tubo de entrada de aire (8) del turbocompresor.

Apartar el cableado eléctrico a un lado.

Extraer:

-  el conjunto «  carcasa del filtro de aire-caudalí-

metro de aire,  » (consultar 12A, Mezcla carbura-
da),

- los tres tornillos de fijación del cajetín de la electro-

válvula de recirculación de los gases de escape,

- el cajetín de la electroválvula de recirculación de

los gases de escape.

Pares de apriete

m

tornillos de fijación del
cajetín de la electrovál-
vula de recirculación de
los gases de escape

0,9 daN.m

23181

2

1

5

3

2

4

4

23177

7

8

6
