14A

-

28

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

F76, y F9Q, y 790

14A

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos de fijación del cajetín
de la electroválvula de recirculación de los ga-
ses de escape (0,9 daN.m).

ATENCIÓN

Sustituir imperativamente la junta de la electro-
válvula de recirculación de los gases de escape.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción-reposi-
ción).

14A

-

29

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K, y 714 o 716 o 718

14A

EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ele-
vador con toma bajo casco).

Extraer el protector del motor.

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

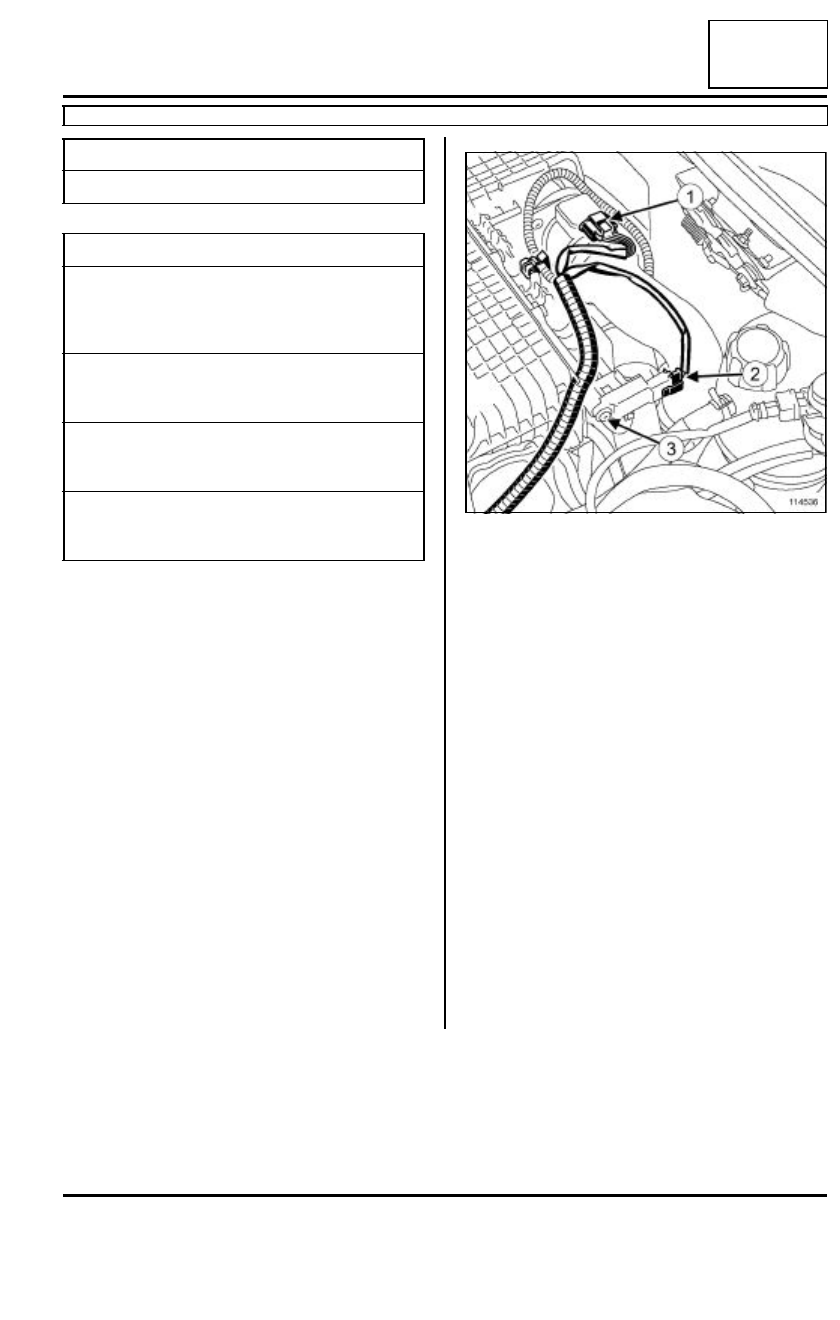

Desconectar:

- el tubo de aspiración de aire en la carcasa del filtro

de aire,

- el conector (1) del caudalímetro de aire,

- el conector (2) del captador de presión de sobreali-

mentación,

- el conector de la electroválvula de EGR.

Quitar el tornillo de fijación (3) del captador de pre-
sión de sobrealimentación en la carcasa del filtro de
aire.

Desgrapar el cableado eléctrico de la carcasa del
filtro de aire.

Separar el cableado eléctrico.

Quitar la abrazadera del conducto carcasa del filtro
de aire-turbocompresor.

Desconectar el conducto en la carcasa del filtro de
aire.

Extraer:

- la carcasa del filtro de aire,

- el tubo de depresión en el turbocompresor,

- los tubos de depresión en la bomba de vacío.

Utillaje especializado indispensable

Ms. 583

Pinzas para tubos

Pares de apriete

m

tornillos de fijación del
conjunto del cajetín de
recirculación de los
gases de escape

25 N.M

tornillos del tubo de
entrada de los gases de
escape

35 N.m

tornillos de fijación de la
patilla de levantamiento
lado distribución

10 N.m

tornillos de fijación de la
tapa de circulación del
líquido de refrigeración

10 N.m

114536

14A

-

30

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K, y 714 o 716 o 718

14A

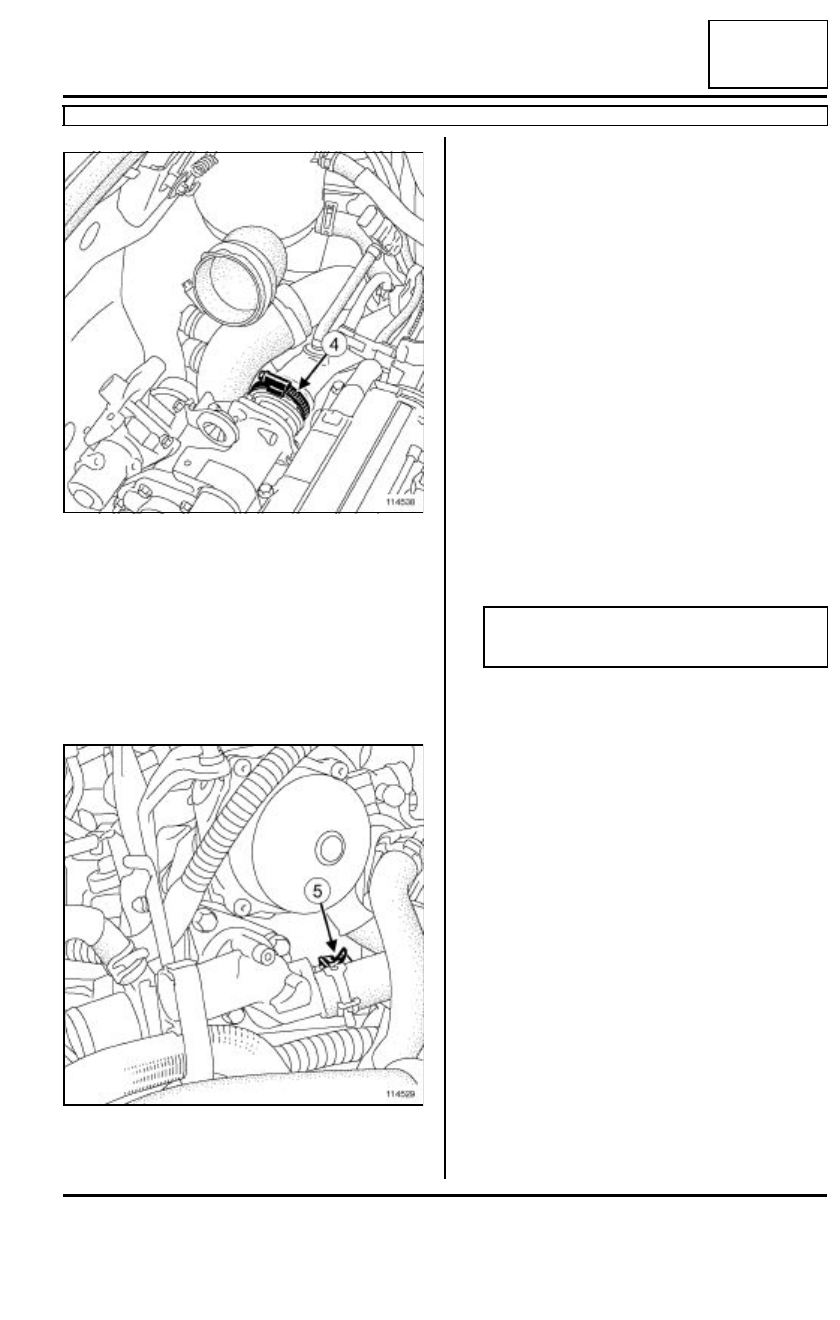

Quitar la abrazadera (4) del conducto entre el refri-
gerador EGR y el cambiador aire-aire.

Desgrapar los tubos de depresión en el conducto
entre el refrigerador EGR y el cambiador aire-aire.

Desconectar el tubo de reaspiración de los vapores
de aceite en la tapa de la culata.

Extraer la válvula y el tubo de reaspiración de los va-
pores de aceite.

Desconectar:

- la sonda de temperatura del agua (5),

- el manguito de agua superior en el vaso de expan-

sión.

Desgrapar:

- el filtro de gasóleo y la bomba manual de cebado

del soporte de la batería,

- en el GMV el conducto entre el refrigerador EGR y

el cambiador aire-aire.

Desconectar el conducto de aire en el refrigerador
EGR.

Apartar el conducto refrigerador EGR-cambiador
aire-aire.

Extraer:

- la grapa en el turbocompresor del conducto turbo-

compresor-cambiador aire-aire,

- la tuerca de fijación del conducto en la caja de ve-

locidades.

Apartar el conducto turbocompresor-cambiador
aire-aire.

Desbloquear los tornillos de fijación de la tapa de
circulación de líquido de refrigeración.

Instalar los útiles (Ms. 583) o las pinzas para man-
guitos en los manguitos de entrada y salida de agua
del refrigerador de los gases de escape.

114538

114529

Nota:

Prever la caída del líquido de refrigeración.

14A

-

31

ANTICONTAMINACIÓN

Cajetín de recirculación de los gases de escape

K9K, y 714 o 716 o 718

14A

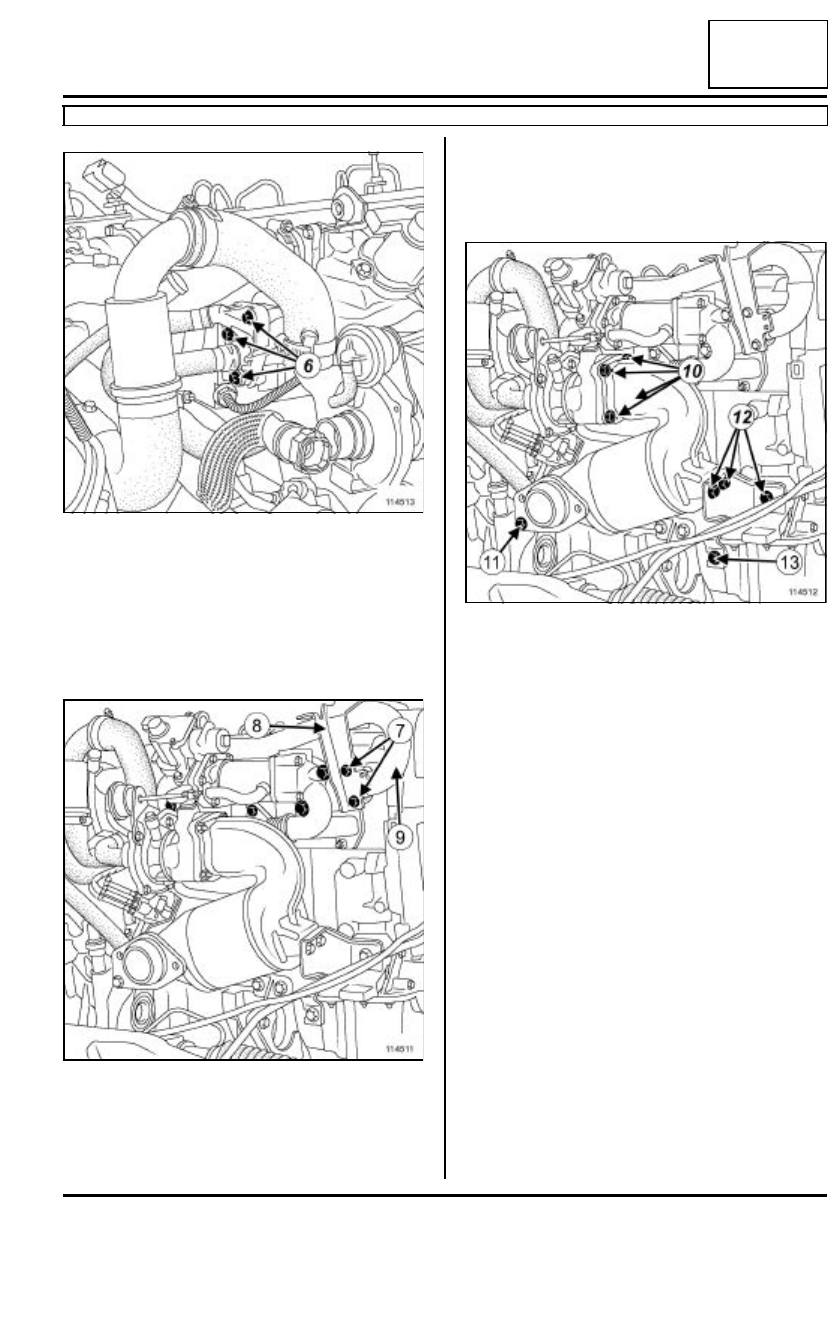

Extraer:

- los tornillos de fijación (6) de la tapa de circulación

de líquido de refrigeración,

- la tapa de circulación del líquido de refrigeración,

- las juntas de la tapa de circulación del líquido de

refrigeración.

Extraer:

- los tornillos de fijación (7) de la patilla de levanta-

miento lado distribución,

- la patilla (8) de levantamiento lado distribución,

- el tubo (9) metálico de admisión de aire.

Quitar los tornillos de fijación de la bajada del esca-
pe en el catalizador.

Apartar la bajada del escape del catalizador.

Extraer:

- los tornillos de fijación (10) del catalizador en el tur-

bocompresor,

- los tornillos de fijación del soporte posterior (11),

- el soporte posterior,

- los tornillos de fijación (12) del soporte anterior.

Aflojar ligeramente el tornillo de fijación (13) del so-
porte anterior del catalizador en el cárter inferior.

Extraer:

- la fijación anterior  del catalizador,

- el catalizador (consultar 19B, Escape, Cataliza-

dor: Extracción - Reposición).

114513

114511

114512
