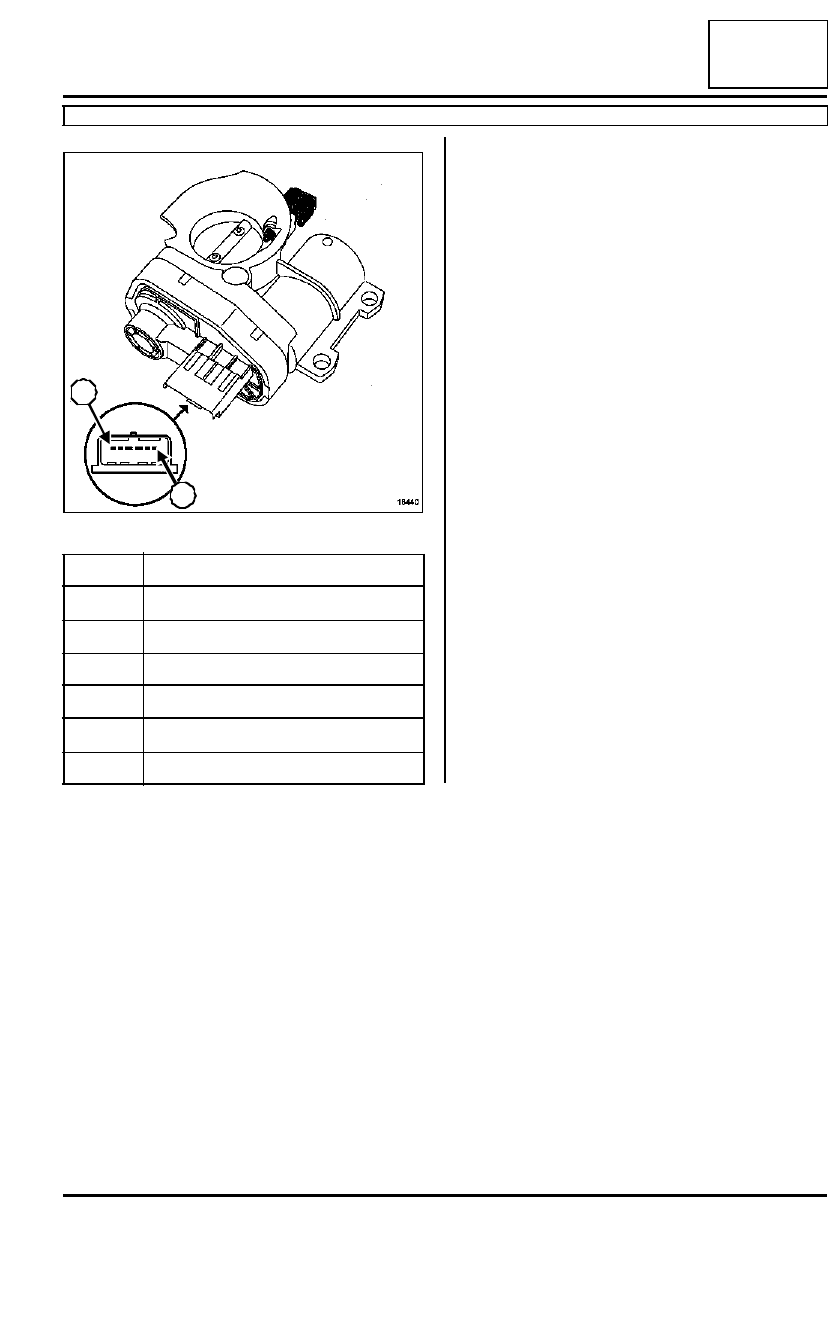

Renault Kangoo. Manual - parte 117

12A

-

100

MEZCLA CARBURADA

Caja mariposa: Conexión

D4F, y 712

12A

Conector de la caja mariposa

18440

Vía

Designación

1

Masa potenciómetros

2

Señal potenciómetro pista 1

3

Alimentación motor

4

Masa motor

5

Alimentación 5 Voltios

6

Señal potenciómetro pista 2

6

1

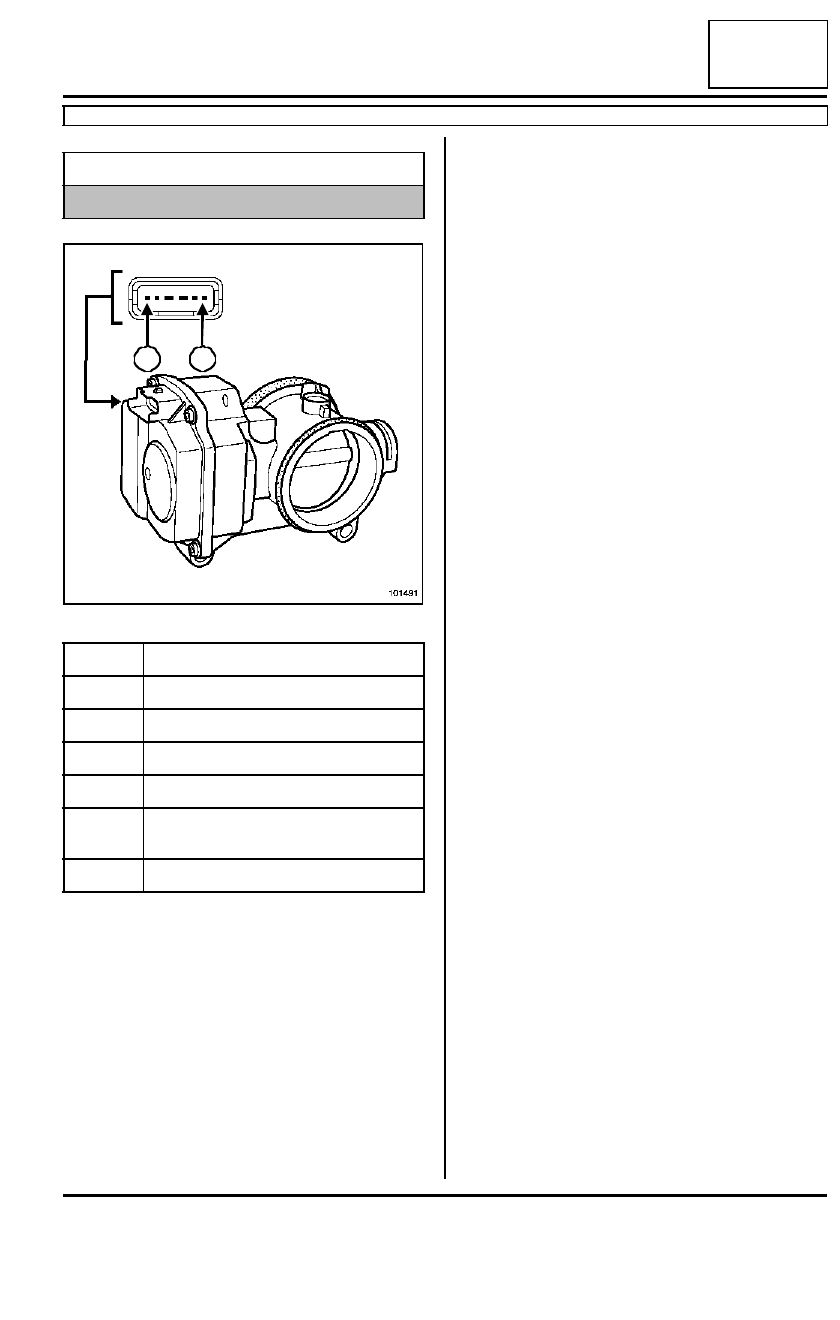

12A

-

101

MEZCLA CARBURADA

Caja mariposa: Conexión

K4M, y 750 o 752 o 753 o 754

12A

Resistencia motor: Vías 3 y 4:

≈

 1,6

Ω

 a 23˚C

Resistencia potenciómetro: Vías 1 y 5:

≈

 1000

Ω



±±±±

 250

En caso de sustituir la caja mariposa, efectuar utilizan-
do elútil de diagnóstico una reinicialización de los
aprendizajes de los topes mediante el mando RZ008:
«  Reinicialización de los aprendizajes  ».

Al poner el contacto, la caja mariposa debe efectuar un
ciclo de aprendizaje de los topes MÍNIMO y MÁXIMO.

Controlar mediante el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET111: «
Aprendizajes topes mariposa  ».

Material indispensable

útil de diagnóstico

101491

Vía

Designación

1

Masa común

2

Señal potenciómetro pista 1

3

- motor

4

+ motor

5

Alimentación + 5 V de los potencióme-
tros

6

Señal potenciómetro pista 2

1

6

12A

-

102

MEZCLA CARBURADA

Caja mariposa: Conexión

D7F, y 764 o 766

12A

Las vías del conector de la caja mariposa motorizada
van numeradas de 1 a 6.

En caso de sustituir la caja mariposa, efectuar utilizan-
do el útil de diagnóstico una reinicialización de los
aprendizajes de los topes mediante el mando RZ008:
«  Reinicialización de los aprendizajes  ».

Al poner el contacto, la caja mariposa debe efectuar un
ciclo de aprendizaje de los topes MÍNIMO y MÁXIMO.

Controlar mediante el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET111: «
Aprendizajes topes mariposa  ».

Material indispensable

útil de diagnóstico

Vía

Designación

1

Masa común

2

Señal potenciómetro pista 1

3

- motor

4

+ motor

5

Alimentación + 5 V de los potencióme-
tros

6

Señal potenciómetro pista 2

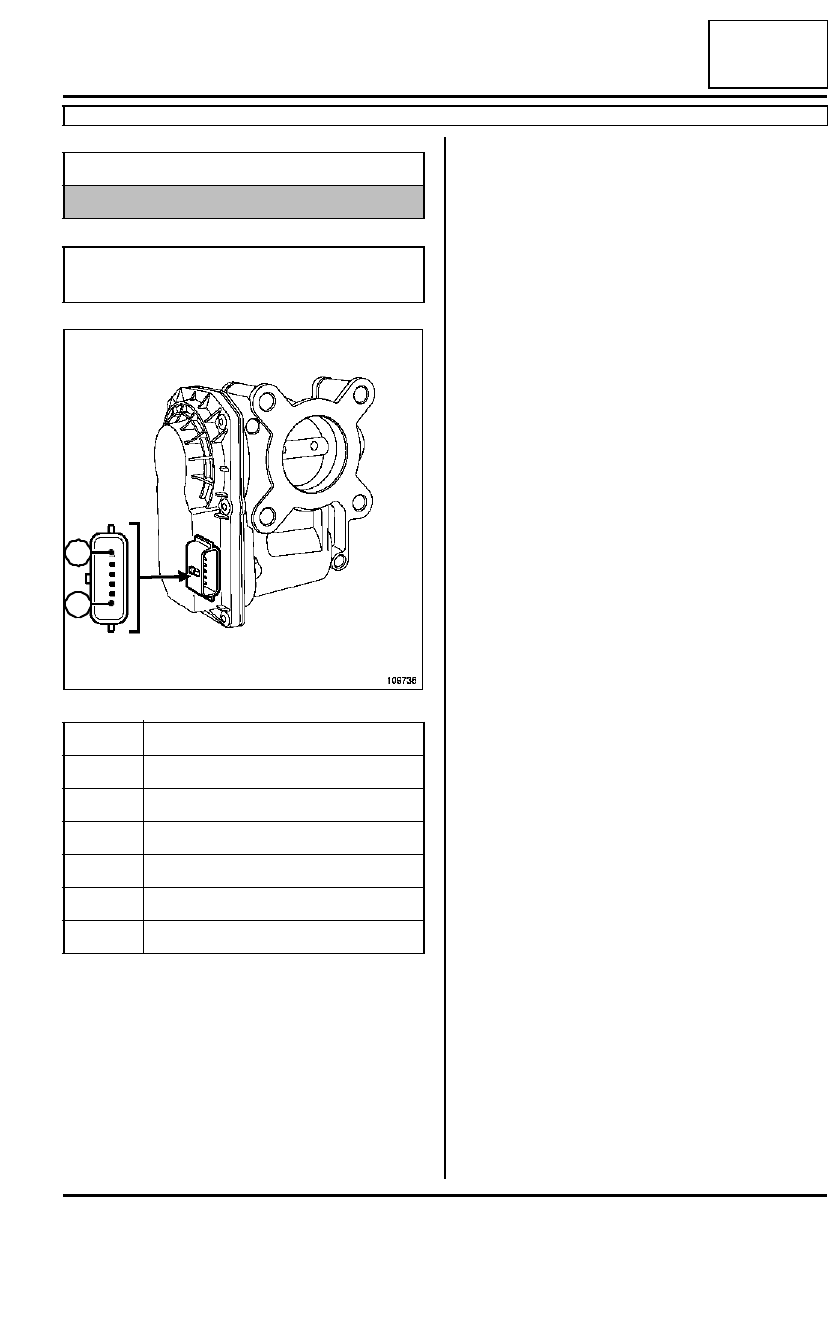

12A

-

103

MEZCLA CARBURADA

Caja mariposa: Conexión

D4F, y 730

12A

- Resistencia motor: vías 5 y 6: 1,32

Ω

En caso de sustituir la caja mariposa, efectuar utilizan-
do el útil de diagnóstico una reinicialización de los
aprendizajes de los topes mediante el mando RZ005
«  Aprendizajes  ».

Al poner el contacto, la caja mariposa debe efectuar un
ciclo de aprendizaje de los topes MÍNIMO y MÁXIMO.

Controlar utilizando el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET051 «
Aprendizajes topes mariposa  ».

Material indispensable

útil de diagnóstico

ATENCIÓN

La caja mariposa no se puede reparar.

109736

Vía

Designación

1

Señal captador de ángulo 1

2

Alimentación + 5 V de los captadores

3

Señal captador de ángulo 2

4

Masa común

5

+ motor

6

- motor

6

1
