12A

-

96

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

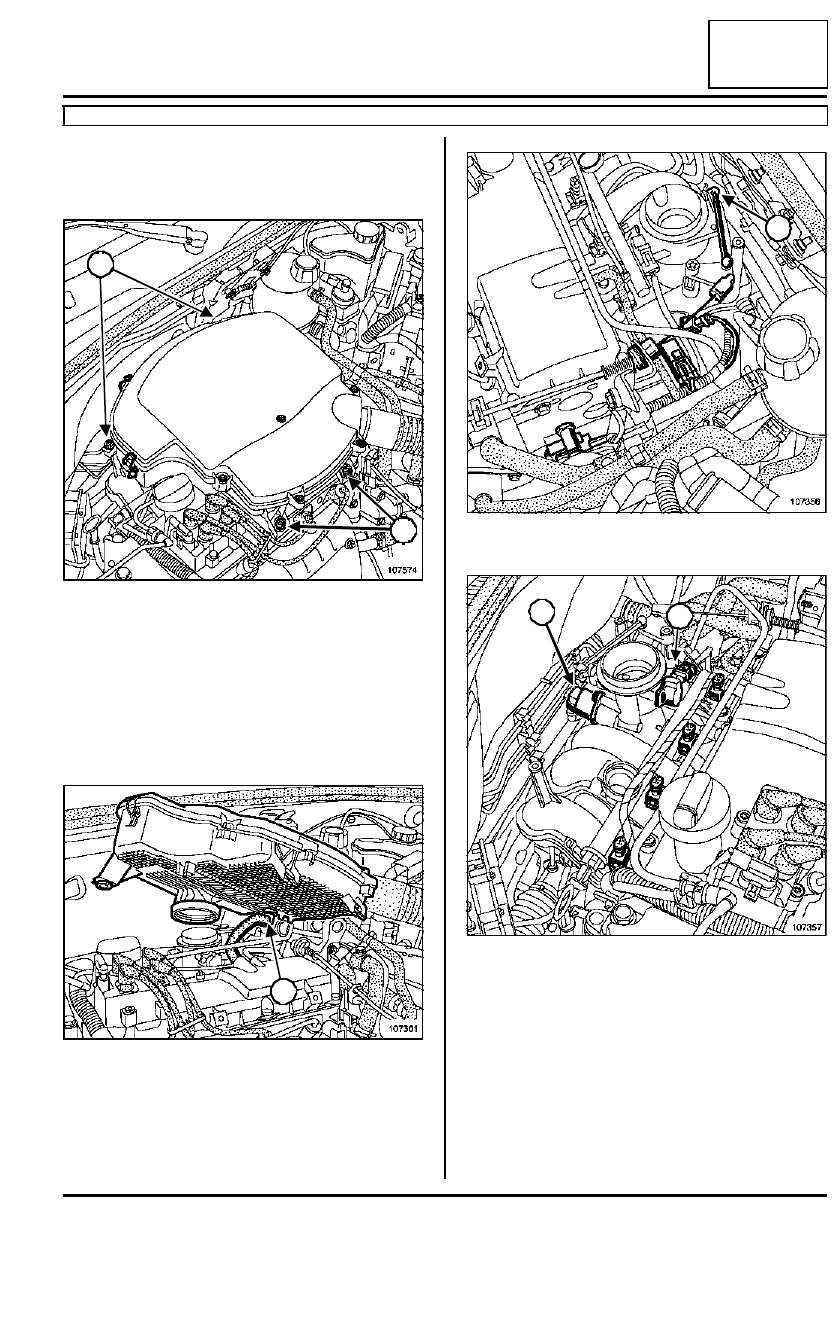

K7J, y 700 o 701

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Quitar los tornillos de fijación de la tapa de la carca-
sa del filtro de aire.

Desgrapar los clips de fijación de la tapa.

Extraer:

- la tapa de la carcasa del filtro de aire,

- los tornillos de fijación de la carcasa del filtro de

aire (1).

Desconectar:

- el tubo de reaspiración de los vapores de aceite (2)

por el interior de la carcasa del filtro de aire,

- el tubo de entrada de aire en la carrocería.

Quitar la carcasa del filtro de aire.

Soltar la rótula (3).

Desconectar:

- el conector del captador de posición de la maripo-

sa (4),

- el conector del motor paso a paso de ralentí (5).

Extraer la caja mariposa basculándola.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

107574

107361

1

1

2

107356

107357

3

5

4

12A

-

97

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

K7J, y 700 o 701

12A

Proceder en el orden inverso de la extracción.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

12A

-

98

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

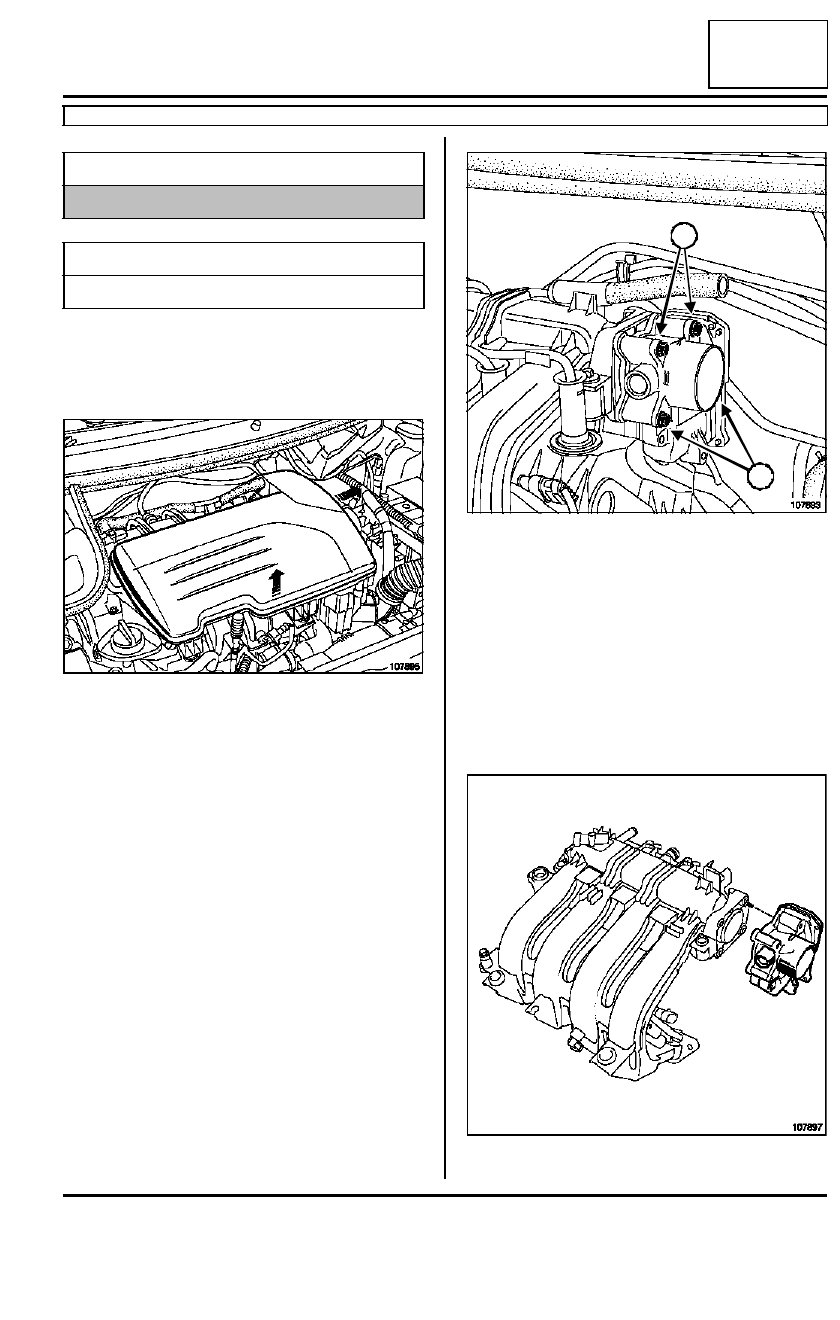

D4F, y 730

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Aflojar la abrazadera de fijación de la carcasa del
filtro de aire en la caja mariposa.

Quitar la carcasa del filtro de aire levantándola y
desplazándola hacia la derecha después.

Desconectar el conector de la caja mariposa.

Extraer:

- los tornillos  de fijación (1) de la caja mariposa,

- la caja mariposa.

REPOSICIÓN

Sustituir la junta de la caja mariposa.

Limpiar las roscas de los tornillos de fijación de la
caja mariposa.

Colocar la caja mariposa.

Material indispensable

útil de diagnóstico

Pares de apriete

m

caja mariposa

9 N.m

107895

107893

107897

1

1

12A

-

99

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

D4F, y 730

12A

Apretar al par los tornillos de la caja mariposa (9
N.m).

Proceder en el orden inverso de la extracción

Conectar la batería comenzando por el borne positi-
vo.

En caso de sustituir la caja mariposa, efectuar utili-
zando el útil de diagnóstico una reinicialización de
los aprendizajes de los topes mediante el mando
RZ005 «  Aprendizajes  ».

Al poner el contacto, la caja mariposa debe efectuar
un ciclo de aprendizaje de los topes MÍNIMO y
MÁXIMO.

Controlar mediante el útil de diagnóstico que este
aprendizaje se efectúe correctamente (ET051 «
Aprendizajes topes mariposa  »).

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción-Reposición).
