12A

-

92

MEZCLA CARBURADA

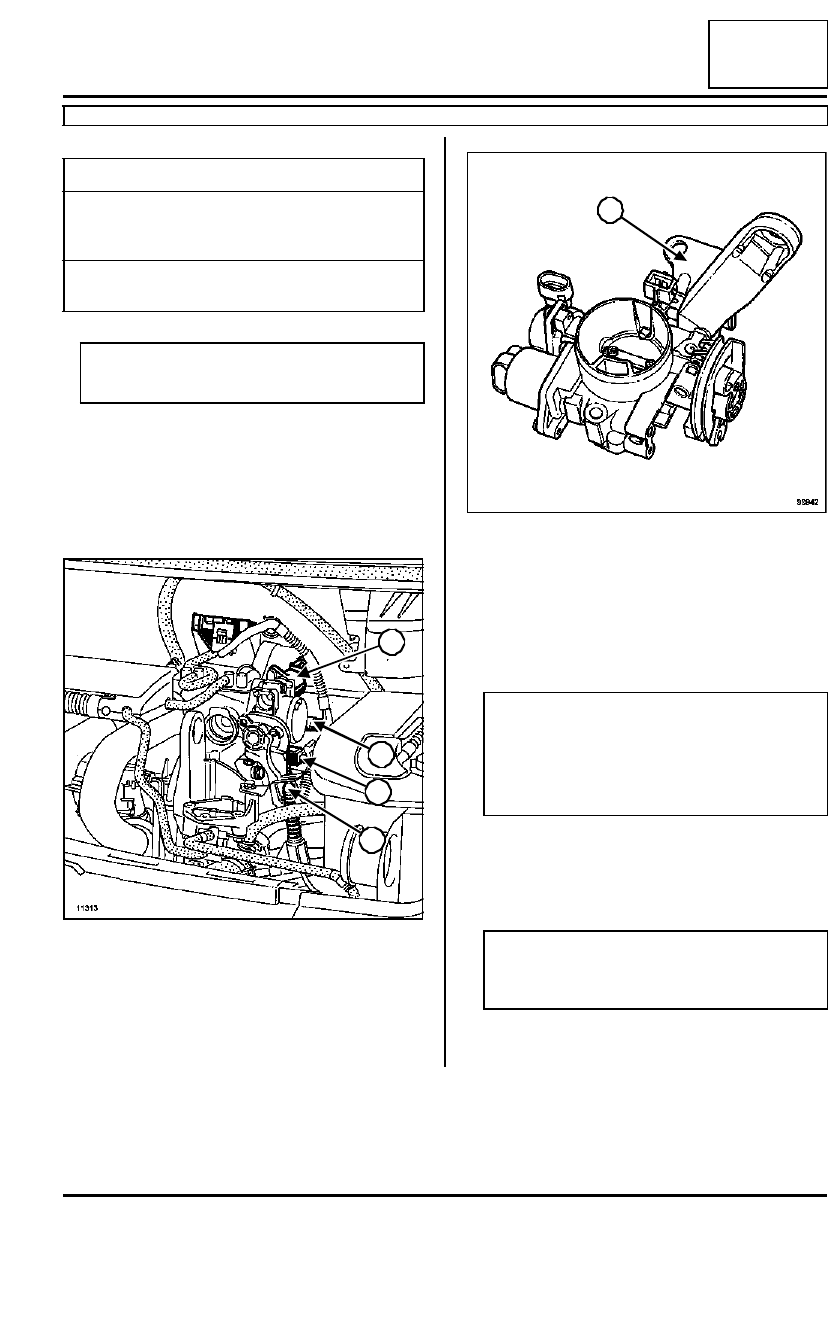

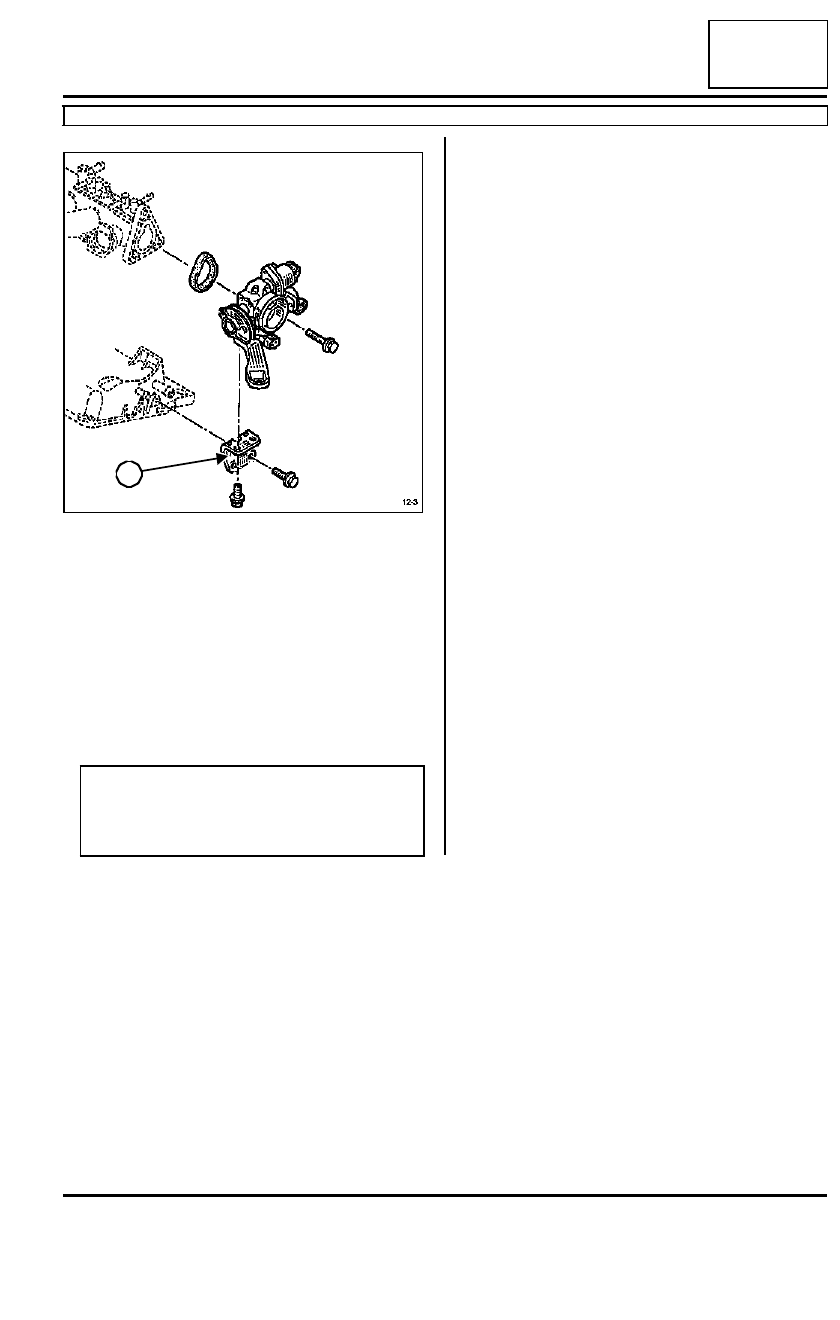

Caja mariposa: Extracción - Reposición

D7F, y 726

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo,

Extraer los tubos de aire en la carcasa del filtro de
aire.

Desconectar:

- el motor paso a paso (3),

- la sonda de temperatura del aire (4),

- el cable del acelerador (5),

- el potenciómetro mariposa (6).

Extraer:

- los tres tornillos de fijación de la caja mariposa,

- los dos tornillos de fijación de la patilla (7) de la

caja mariposa en la culata (dejar la patilla fija en la
caja mariposa),

- la caja mariposa.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Pares de apriete

m

tornillos de fijación de la
caja mariposa  en  el
repartidor de admisión

1 daN.m

tornillos de la patilla en
la tapa de la culata

1 daN.m

Nota:

La caja mariposa no se puede reparar.

11313

3

6

5

4

99942

Nota

Es imposible extraer el potenciómetro mariposa
y el motor paso a paso sin extraer la caja mari-
posa.

El potenciómetro mariposa no es regulable.

Nota

No respetar el procedimiento de reposición de la
caja mar iposa puede causar una entrada de aire.

7

12A

-

93

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

D7F, y 726

12A

Aflojar el tornillo de fijación de la patilla (7) en la caja
mariposa.

Apretar a los pares y según el orden siguiente:

- los tornillos de fijación de la caja mariposa en el

repartidor de admisión (1 daN.m),

- los tornillos de la patilla en la tapa de la culata

(1 daN.m).

Apretar la patilla (7) en la caja mariposa.

Proceder en el sentido inverso de la extracción.

12-3

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar (consultar 80A, Batería) ).

7

12A

-

94

MEZCLA CARBURADA

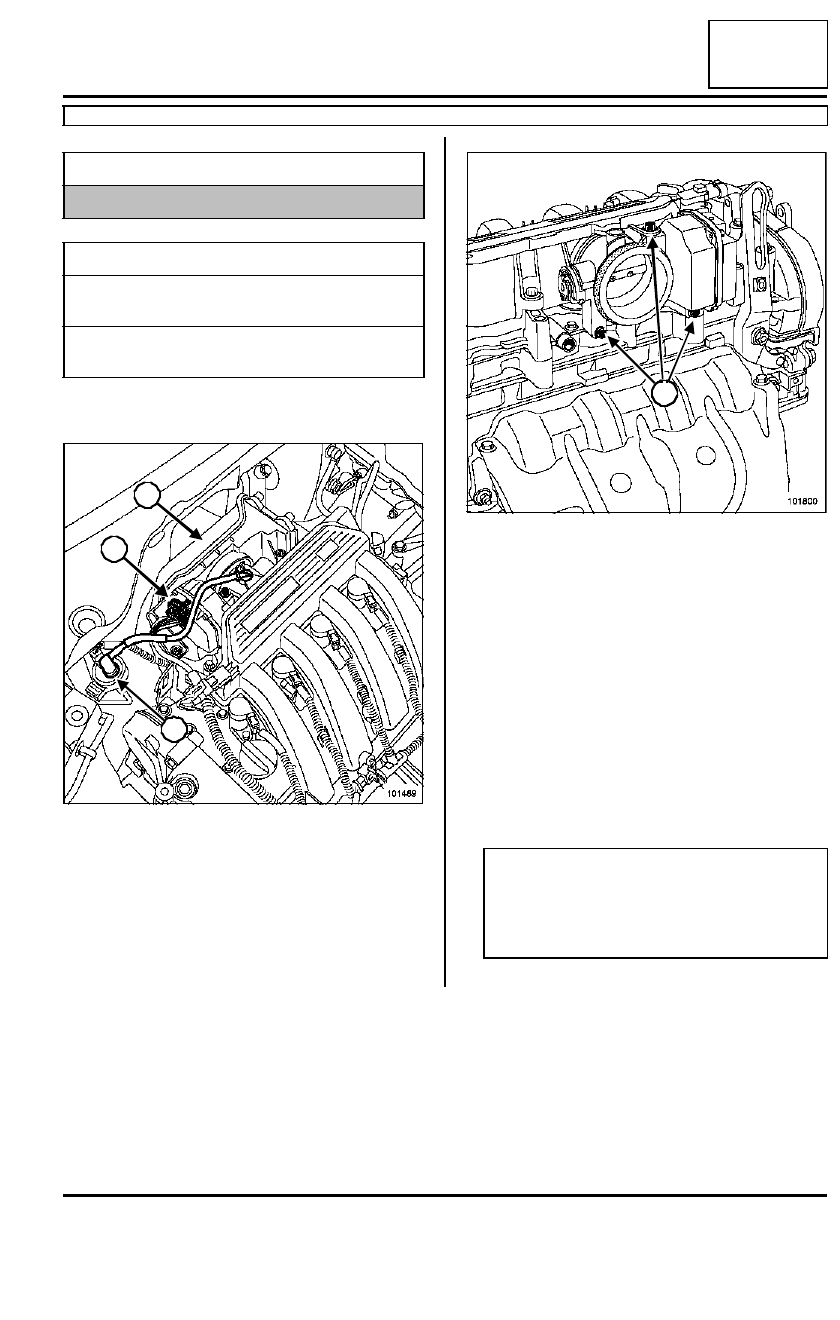

Caja mariposa: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Quitar la carcasa del filtro de aire (1).

Desconectar:

- el conector de la caja mariposa (2),

- el tubo de recirculación de los vapores de gasolina

(3) en la electroválvula de mando.

Extraer:

- los tornillos de fijación (4),

- la caja mariposa.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Sustituir la junta de la caja mariposa en cada des-
montaje (utilizar grasa para facilitar su colocación).

Apretar a los pares:

- los tornillos de la caja mariposa  (1,3 daN.m),

- los tornillos de la carcasa del filtro de aire (0,9

daN.m).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de la caja mari-
posa

1,3 daN.m

tornillos de la carcasa
del filtro de aire

0,9 daN.m

101489

1

2

3

101800

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
Reposición).

4

4

12A

-

95

MEZCLA CARBURADA

Caja mariposa: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

EN CASO DE SUSTITUIR

Efectuar utilizando elútil de diagnóstico una reini-
cialización de los aprendizajes de los topes con ayu-
da del mando RZ008: «  Reinicialización de los
aprendizajes  ».

Al poner el contacto, la caja mariposa debe efectuar
un ciclo de aprendizaje de los topes mínimo y máxi-
mo.

Controlar mediante el útil de diagnóstico que este
aprendizaje se efectúe correctamente ET111: «
Aprendizajes topes mariposa  ».
