12A

-

88

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

12A

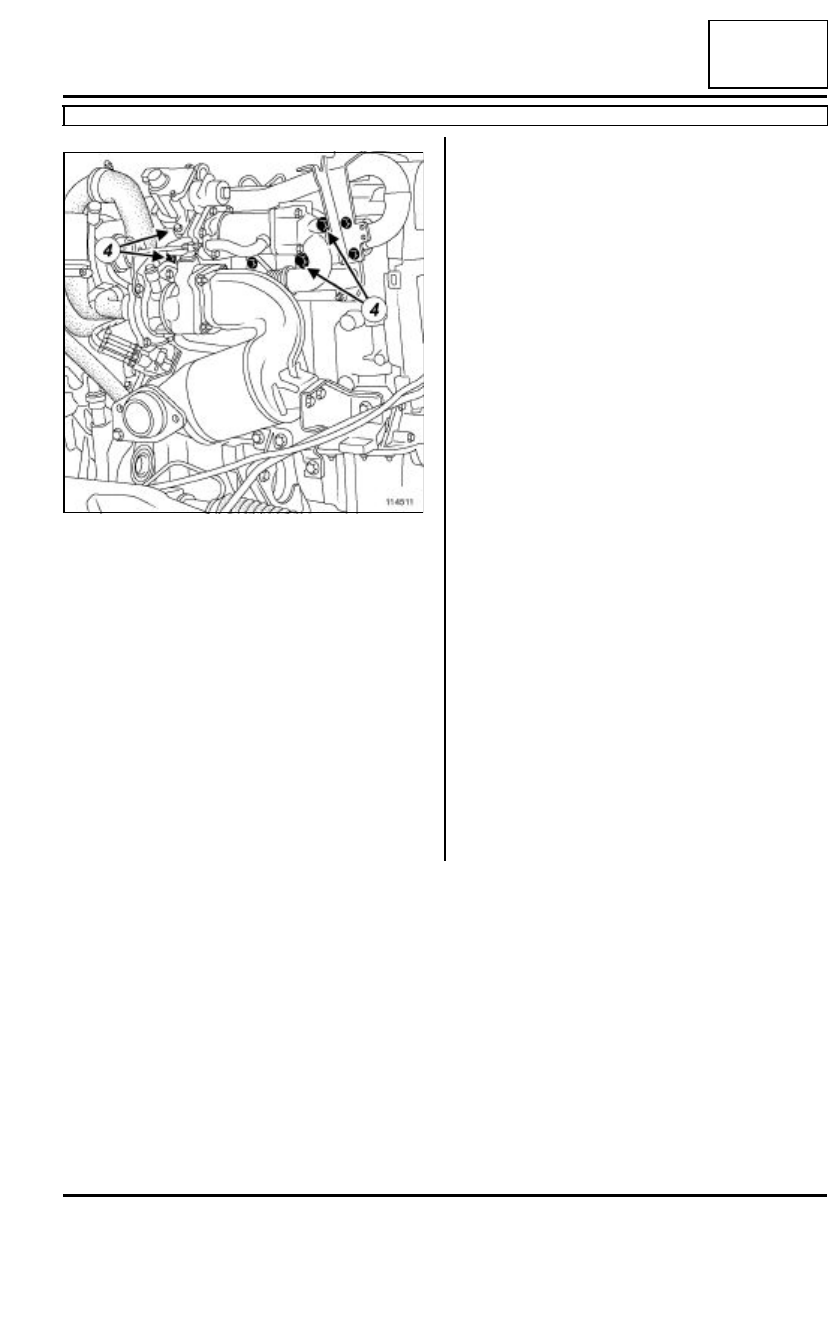

Aflojar los tornillos de fijación (4) del cajetín EGR sin
retirarlo.

Extraer el colector de escape.

REPOSICIÓN

Limpiar los planos de junta.

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

Sustituir sistemáticamente el tubo de entrada de los
gases de escape en el cajetín EGR.

En caso de sustituir, apretar al par los espárragos
del colector de escape (9 N.m).

Colocar el colector de escape.

Reapretar los tornillos de fijación del cajetín EGR.

114511

12A

-

89

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

12A

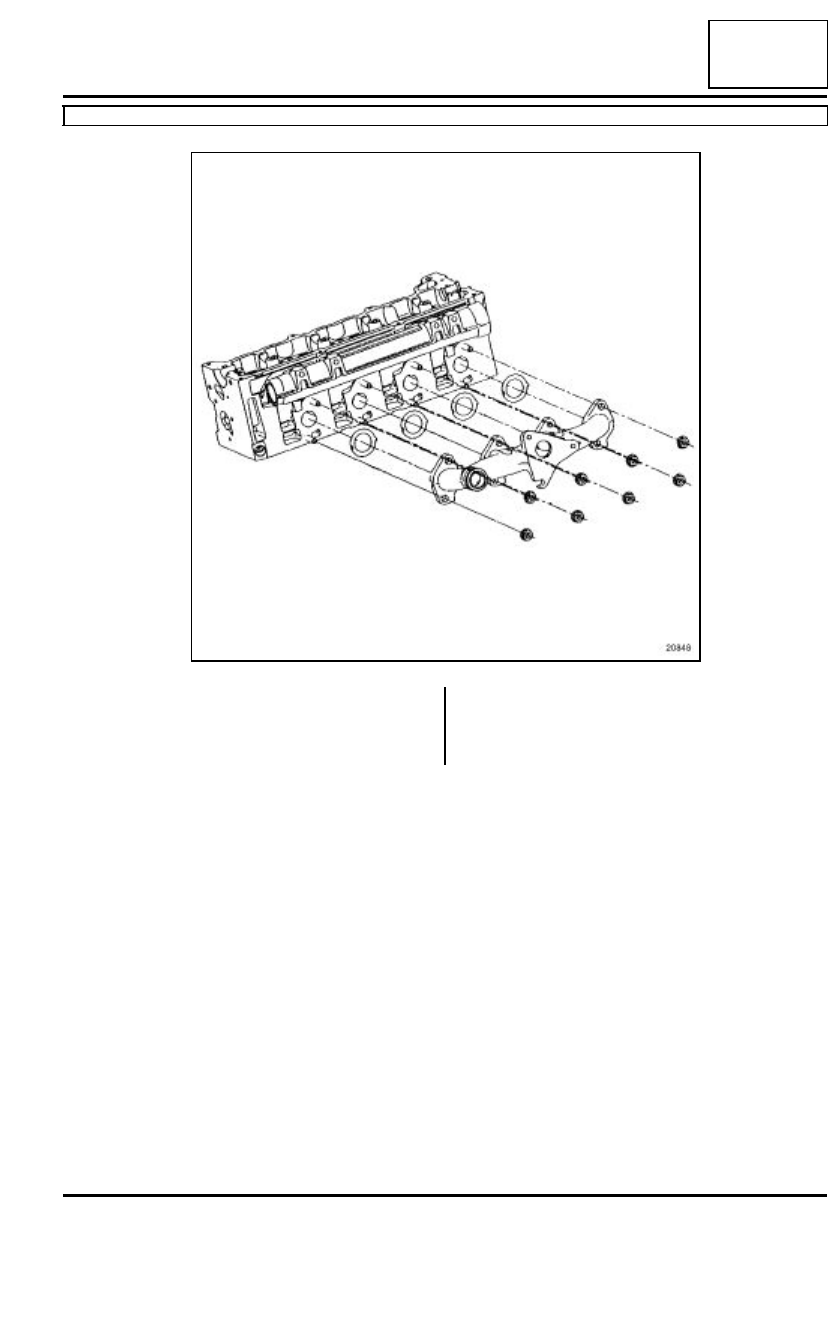

Apretar al par y en el orden adecuado las tuercas
de fijación del colector de escape (26 N.m)

Apretar al par las tuercas de fijación del cajetín
EGR (25 N.m).

20848

12A

-

90

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

K9K, y 714 o 716 o 718

12A

Colocar el tubo de entrada de los gases de escape.

Apretar hasta que hagan contacto los tornillos de fi-
jación del tubo de entrada de los gases de escape
en el colector.

Ajustar el tubo de entrada de los gases de escape
con respecto al soporte del refrigerador lado distri-
bución.

Bloquear la abrazadera encajable del tubo de entra-
da de los gases de escape mediante el útil .

Apretar al par los tornillos de fijación del tubo de
entrada de los gases de escape (35 N.m).

Colocar el turbocompresor (consultar 12B, Sobrea-
limentación, Turbocompresor: Extracción - Re-
posición).

Colocar el catalizador (consultar 19B, Escape, Ca-
talizador: Extracción - Reposición).

Proceder en el orden inverso de la extracción.

ATENCIÓN

Tener cuidado de no forzar el tubo de entrada de
los gases de escape antes de colocar la abraza-
dera encajable.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; Efectuar los aprendizajes necesarios
(consultar 80A,  Batería, Batería: Extracción -
Reposición).

12A

-

91

MEZCLA CARBURADA

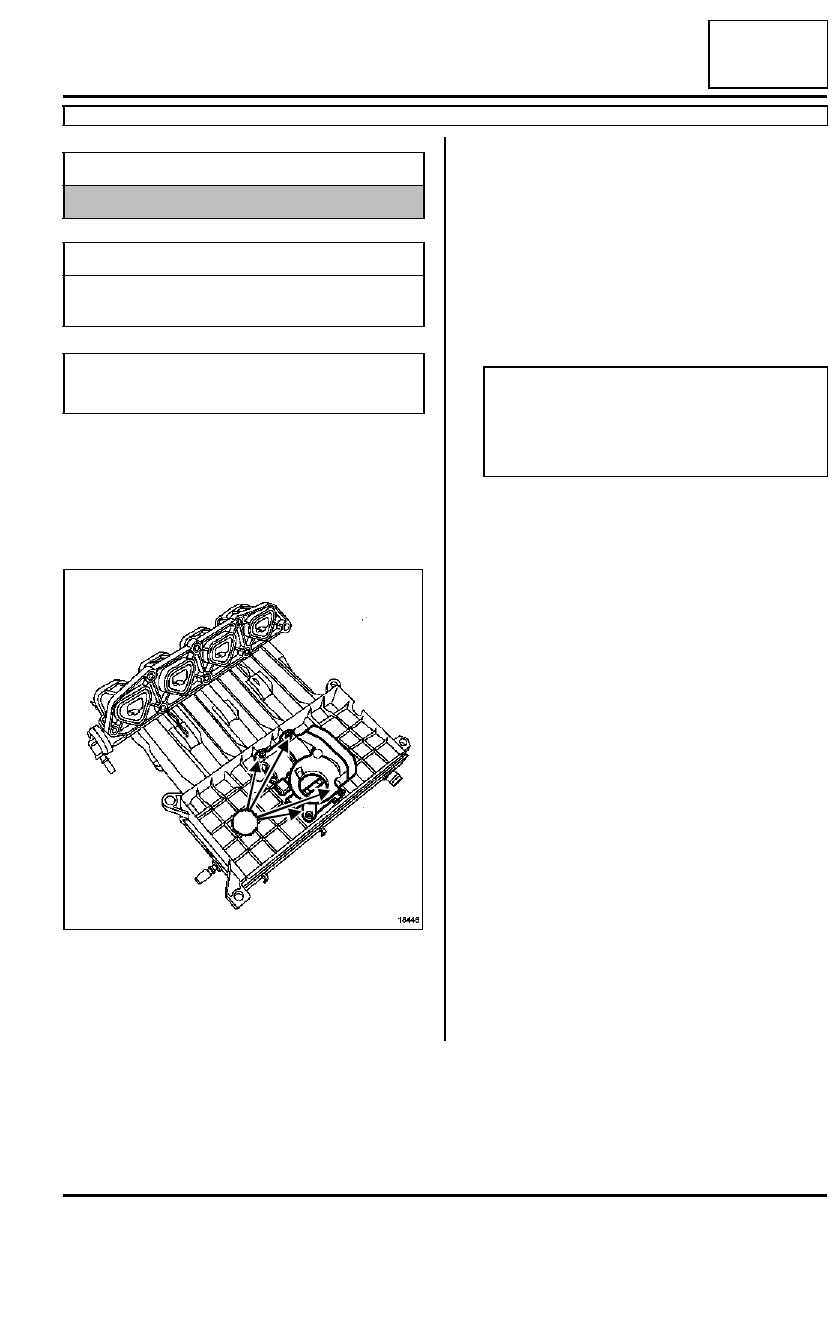

Caja mariposa: Extracción - Reposición

D4F, y 712

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el repartidor de admisión (consultar 12A,
Mezcla carburada, Repartidor de admisión).

Extraer:

- los cuatro tornillos de fijación (1) de la caja maripo-

sa,

- la caja mariposa.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Limpiar las roscas de los cuatro tornillos de fijación
de la caja mariposa.

Colocar la caja mariposa.

Apretar al par los tornillos de la caja mariposa  (0,
7 daN.m).

Proceder en el orden inverso de la extracción.

EN CASO DE SUSTITUIR LA CAJA MARIPOSA

Efectuar un aprendizaje del tope mínimo de la mari-
posa.

Proceder a un borrado de los códigos de fallo y a
una reinicialización de los aprendizajes utilizando el
útil de diagnóstico.

El aprendizaje del tope mínimo de la mariposa se
efectúa desde la primera puesta del contacto, para
ello:

- poner el contacto 3 s aproximadamente y después

arrancar el motor,

- parar el motor y después cortar el contacto,

- esperar el final de la fase de autoalimentación del

calculador (power-latch), aproximadamente 5 s, y
arrancar de nuevo el motor.

Dejar girar el motor al ralentí para alcanzar una tem-
peratura del agua de 60˚C (tiempo estimado a partir
de una temperatura del agua del motor de 20˚C
aproximadamente 3 minutos).

Realizar una prueba en carretera para aprender los
adaptativos de la caja mariposa.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de la caja mari-
posa

0,7 daN.m

Nota:

La caja mariposa no se puede reparar.

18446

1

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; efectuados los aprendizajes necesarios
(Consultar  80A,  Batería, Batería: Extracción -
Reposición).
