12A

-

44

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

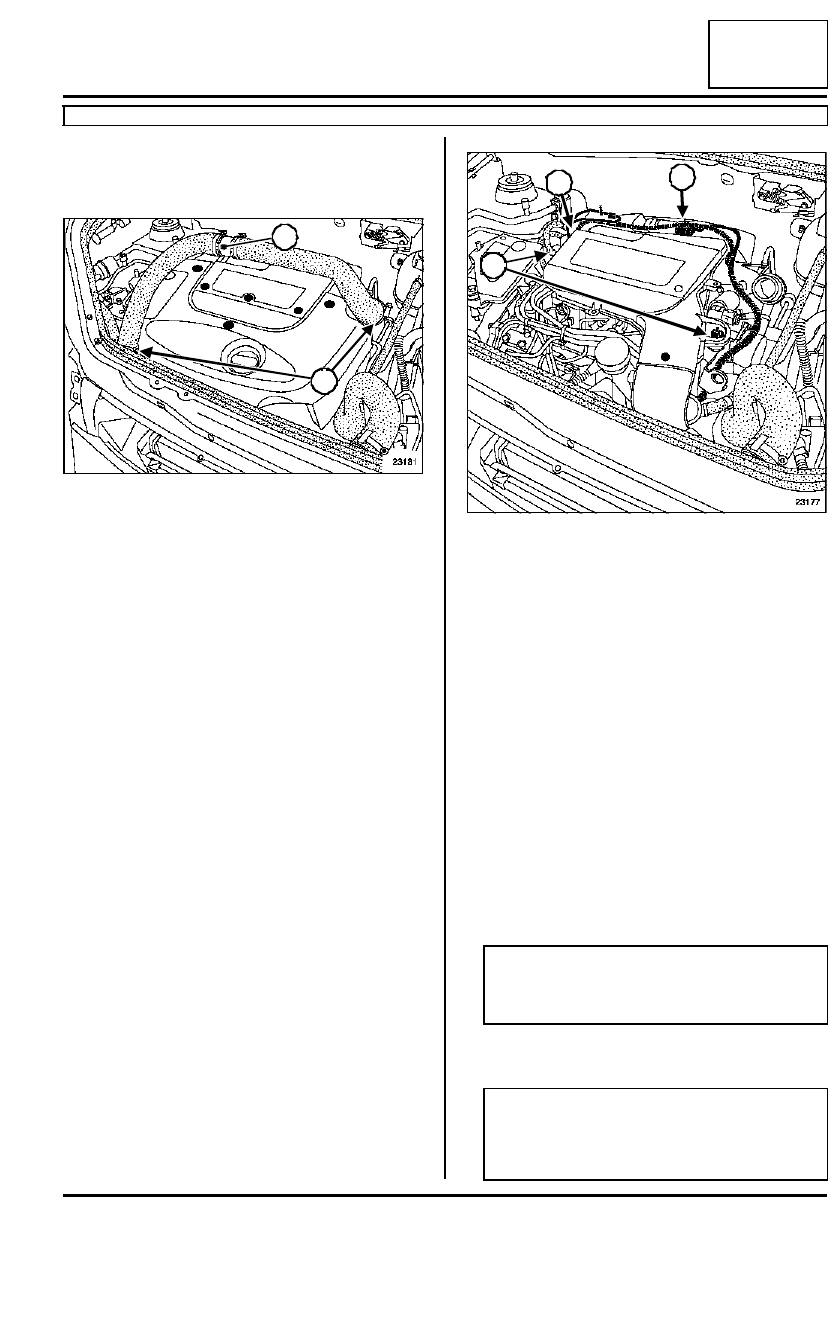

F9Q, y 790

12A

EXTRACCIÓN

Desconectar la batería comenzando por el borne
negativo.

Quitar el tornillo de fijación del racor (1) del conducto
de sobrealimentación.

Aflojar las abrazaderas (2) del conducto de sobreali-
mentación.

Extraer:

- el conducto de sobrealimentación,

- la tapa del motor.

Desconectar:

- el conector (3) del caudalímetro,

- el captador de identificación del cilindro (4).

Extraer:

- los dos tornillos de fijación del caudalímetro en la

carcasa del filtro de aire,

- los tornillos de fijación (5) de la carcasa del filtro de

aire,

- la carcasa del filtro de aire.

REPOSICIÓN

Sustituir sistemáticamente las juntas de estanqui-
dad extraídas.

Proceder en el sentido inverso de la extracción.

23181

1

2

23177

Nota:

Prestar atención al correcto posicionamiento de
la junta de estanquidad del caudalímetro.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 8, Equipamiento eléctrico) .

4

3

5

12A

-

45

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

D7F, y 726 o 764 o 766

12A

EXTRACCIÓN

Desconectar la batería comenzando por el borne
negativo.

Desgrapar las correas elásticas de la carcasa del
filtro de aire .

Desconectar los conductos de la carcasa del filtro
de aire.

Quitar la carcasa del filtro de aire.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

ATENCIÓN

Conectar la batería comenzando por el borne
positivo; Efectuar los aprendizajes necesarios
(consultar 8, Equipamiento eléctrico) .

12A

-

46

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

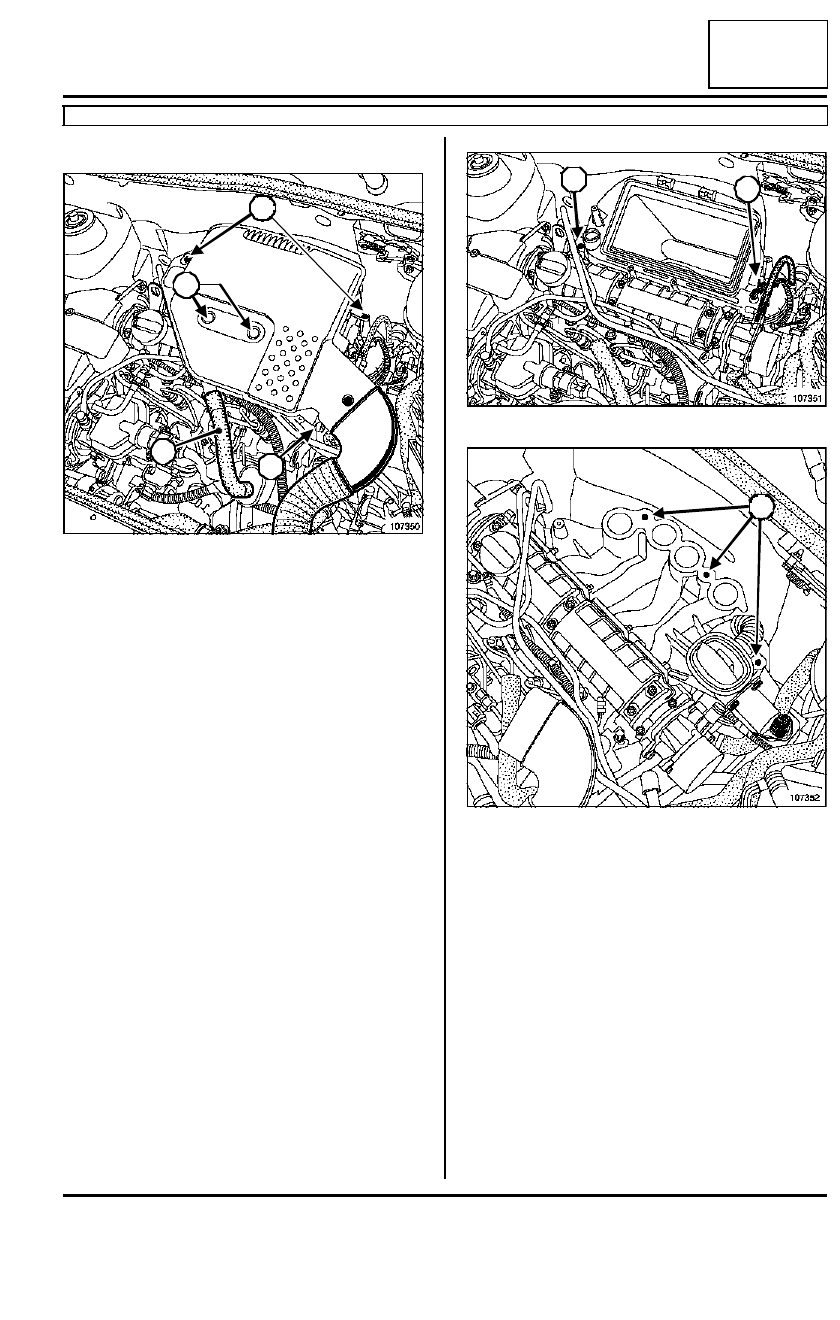

F8Q, y 632

12A

EXTRACCIÓN

Desconectar:

- el tubo de reaspiración de los vapores de aceite(1),

- el tubo de entrada de aire.

Aflojar los tornillos de fijación (2) de la tapa de la car-
casa del filtro de aire, sin extraerlos.

Soltar los tubos de carburante en la tapa de la car-
casa del filtro de aire.

Extraer:

- el tornillo de fijación de la tapa de la carcasa del

filtro de aire (3),

- la tapa de la carcasa del filtro de aire.

Desconectar el conector del captador (6).

Extraer:

- las tres tuercas de fijación de la carcasa del filtro

de aire en el colector de admisión en (4),

- el tornillo de fijación (5) de la carcasa del filtro de

aire,

- la carcasa del filtro de aire.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

Proceder en el sentido inverso de la extracción.

107350

1

2

2

2

3

107351

107352

5

6

4

4

12A

-

47

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

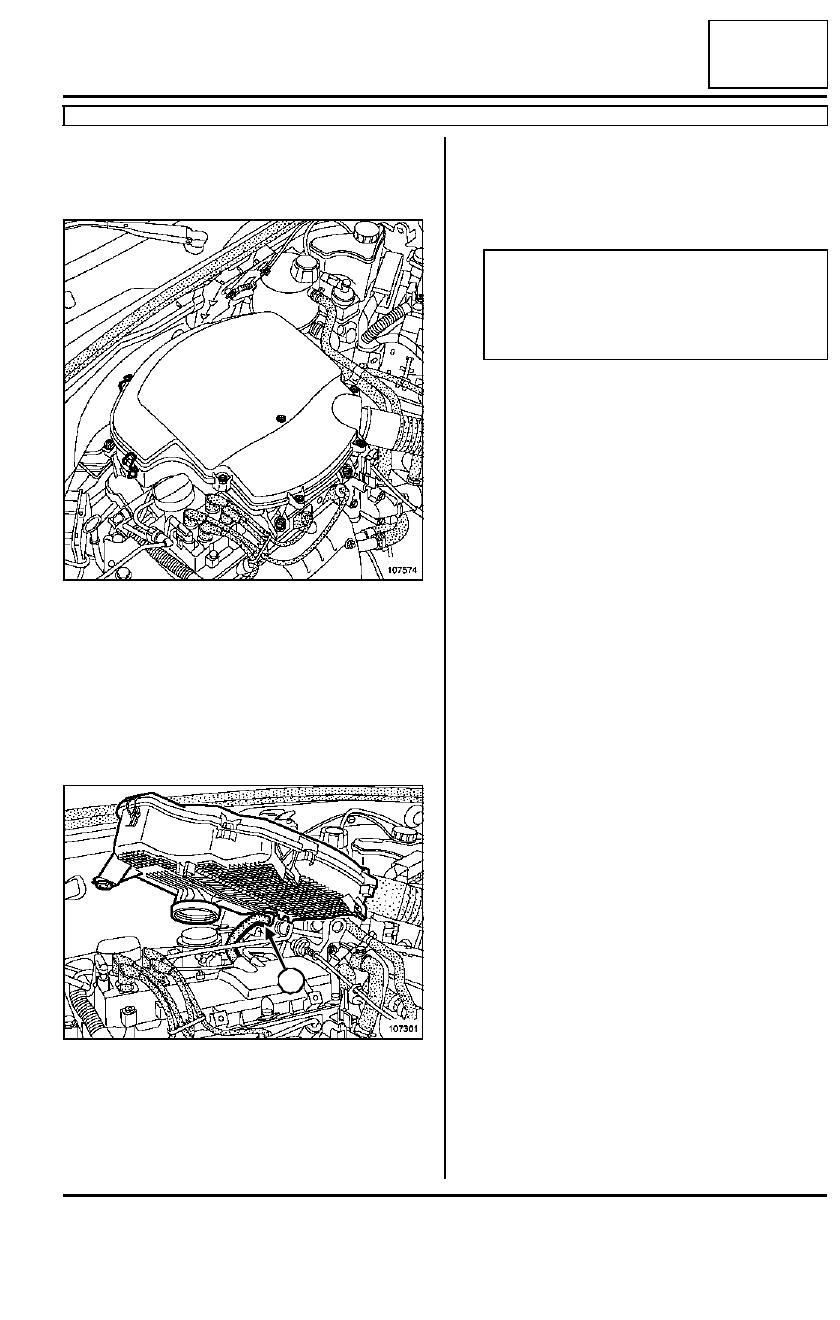

K7J, y 700 o 701

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Quitar los tornillos de fijación de la tapa de la carca-
sa del filtro de aire.

Desgrapar los clips de fijación de la tapa.

Extraer:

- la tapa de la carcasa del filtro de aire,

- los tornillos de fijación de la carcasa del filtro de

aire.

Desconectar:

- el tubo de reaspiración de los vapores de aceite (1)

por el interior de la carcasa del filtro de aire,

- el tubo de entrada de aire en la carrocería.

Quitar la carcasa del filtro de aire.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad extraídas.

Proceder en el orden inverso de la extracción.

107574

107361

1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
Reposición).
