MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción - Reposición, página 12A-41),

- la caja mariposa motorizada (consultar 12A, Mez-

cla carburada, Caja mariposa: Extracción - Re-
posición, página 12A-91).

Desconectar:

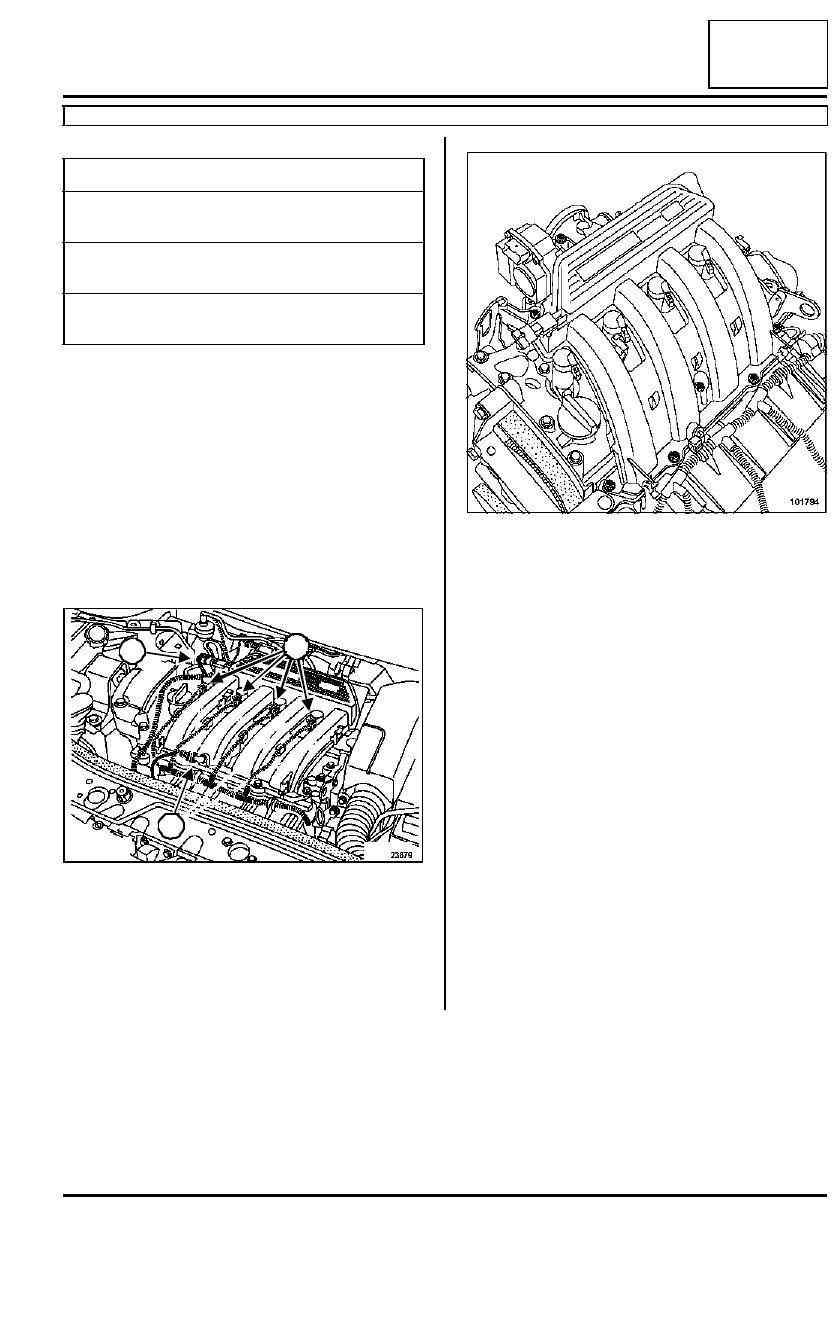

- el captador de presión (1),

- las bobinas de encendido (2),

- el captador de temperatura del aire (3).

Apartar el cableado eléctrico a un lado.

Extraer:

- los tornillos del repartidor de admisión,

- el repartidor.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Proceder en el sentido inverso de la extracción.

Pares de apriete

m

tornillos del repartidor
de admisión

0,9 daN.m

tornillos de la caja mari-
posa

1,3 daN.m

tornillos de la carcasa
del filtro de aire

0,9 daN.m

23879

1

2

2

3

101794

12A

-

49

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

106443

12A

-

50

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

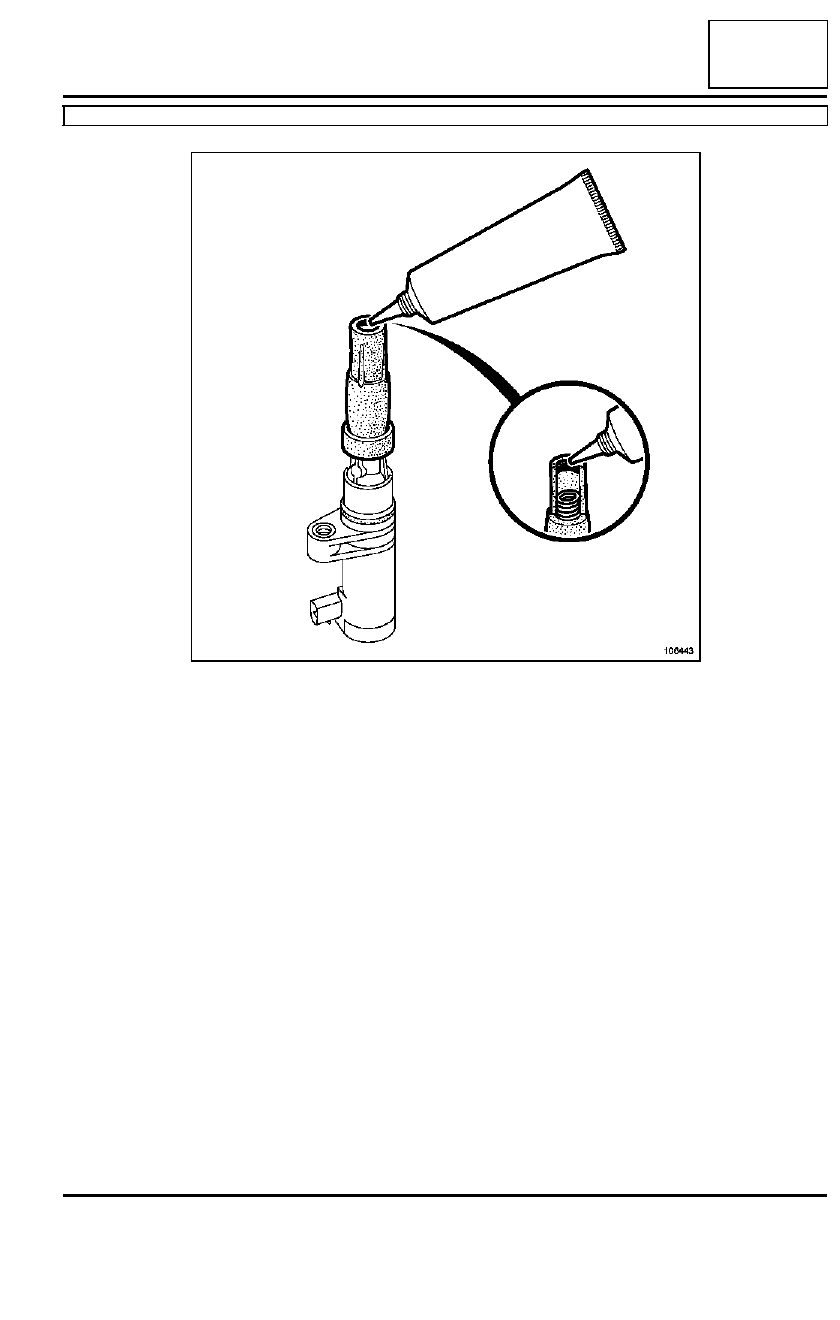

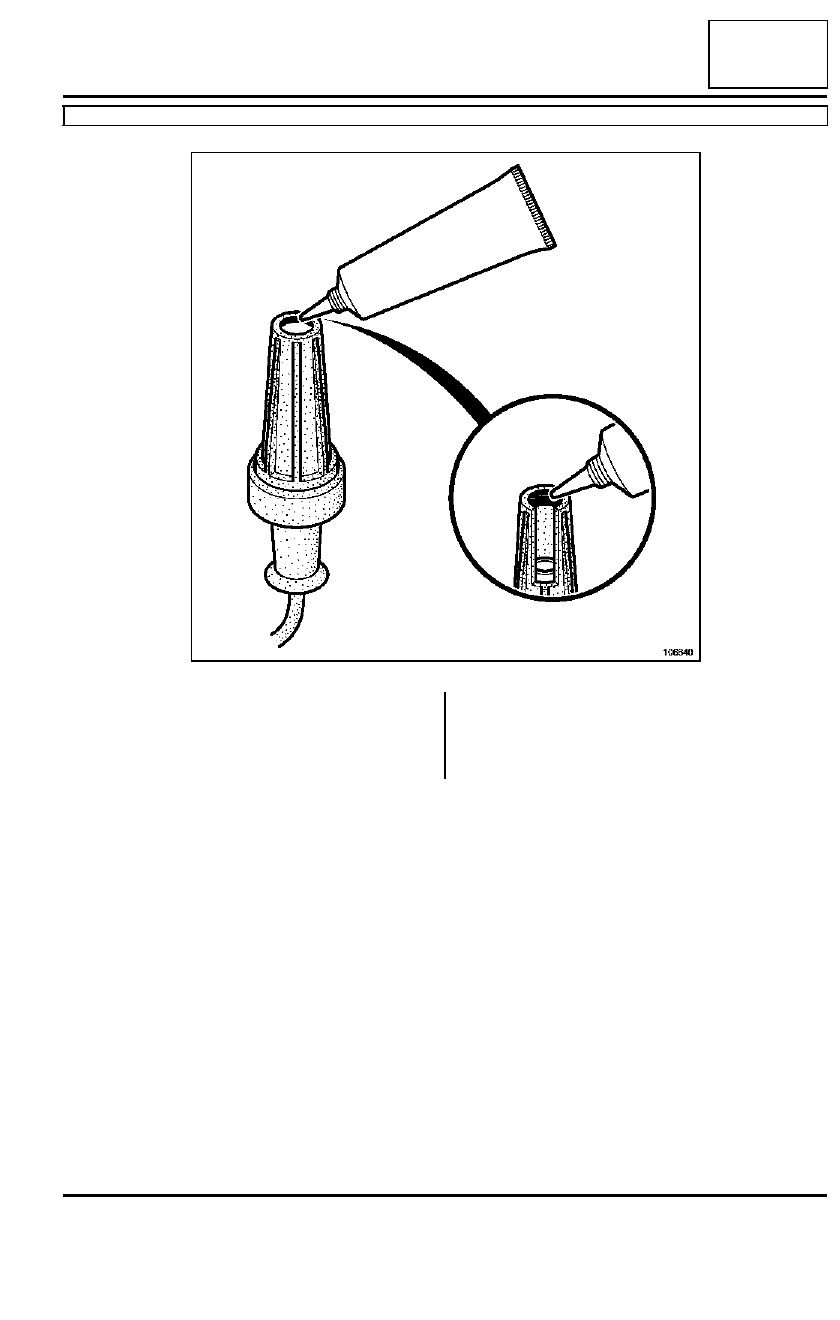

En la reposición de las bobinas o de los cables de
bujía, depositar imperativamente un cordón de
GRASA FLUORADA (REFERENCIA 82 00 168
855) de un diámetro de 2 mm en el contorno interior
de los capuchones de alta tensión.

106640

12A

-

51

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

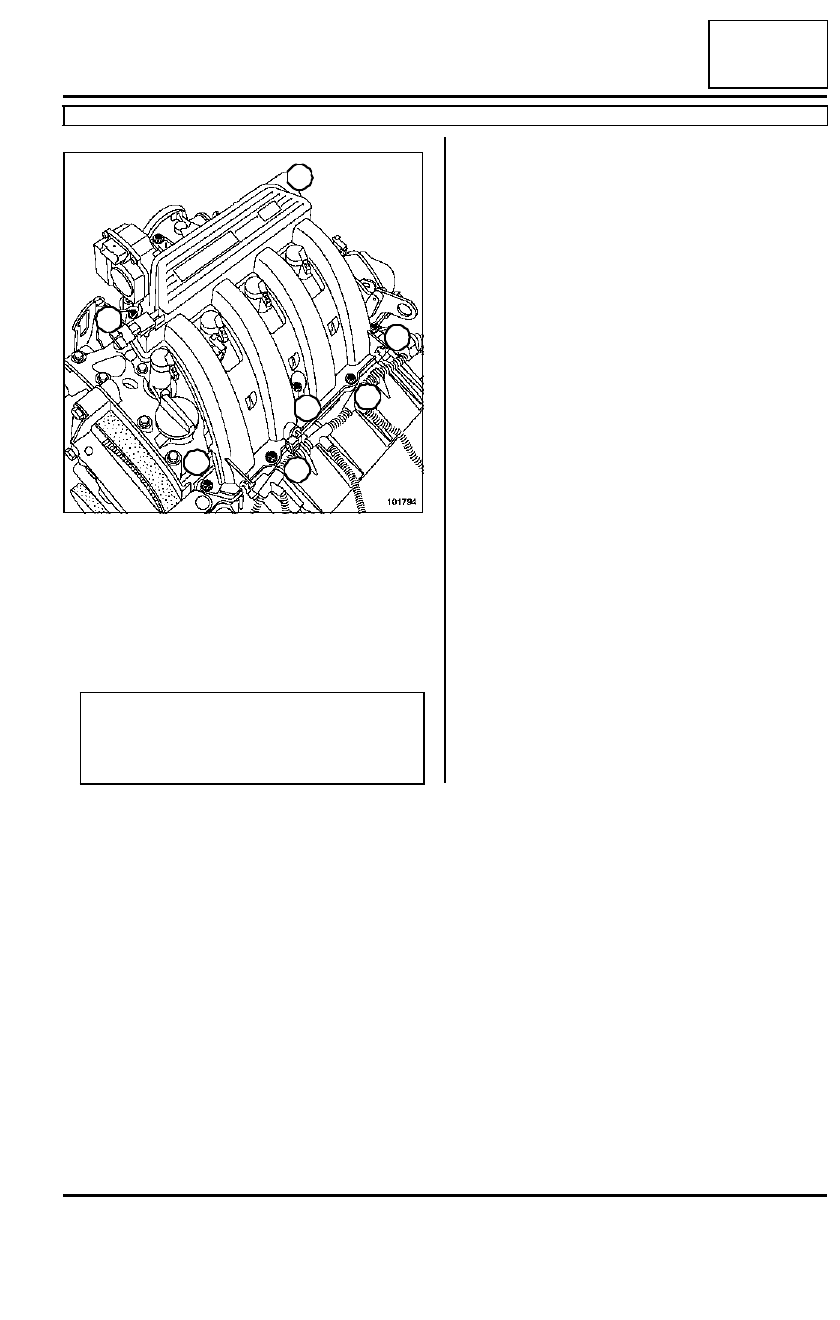

Apretar por orden y al par los tornillos del reparti-
