Renault Kangoo. Manual - parte 102

12A

-

40

MEZCLA CARBURADA

Tapa de culata: Extracción - Reposición

D4F, y 730

12A

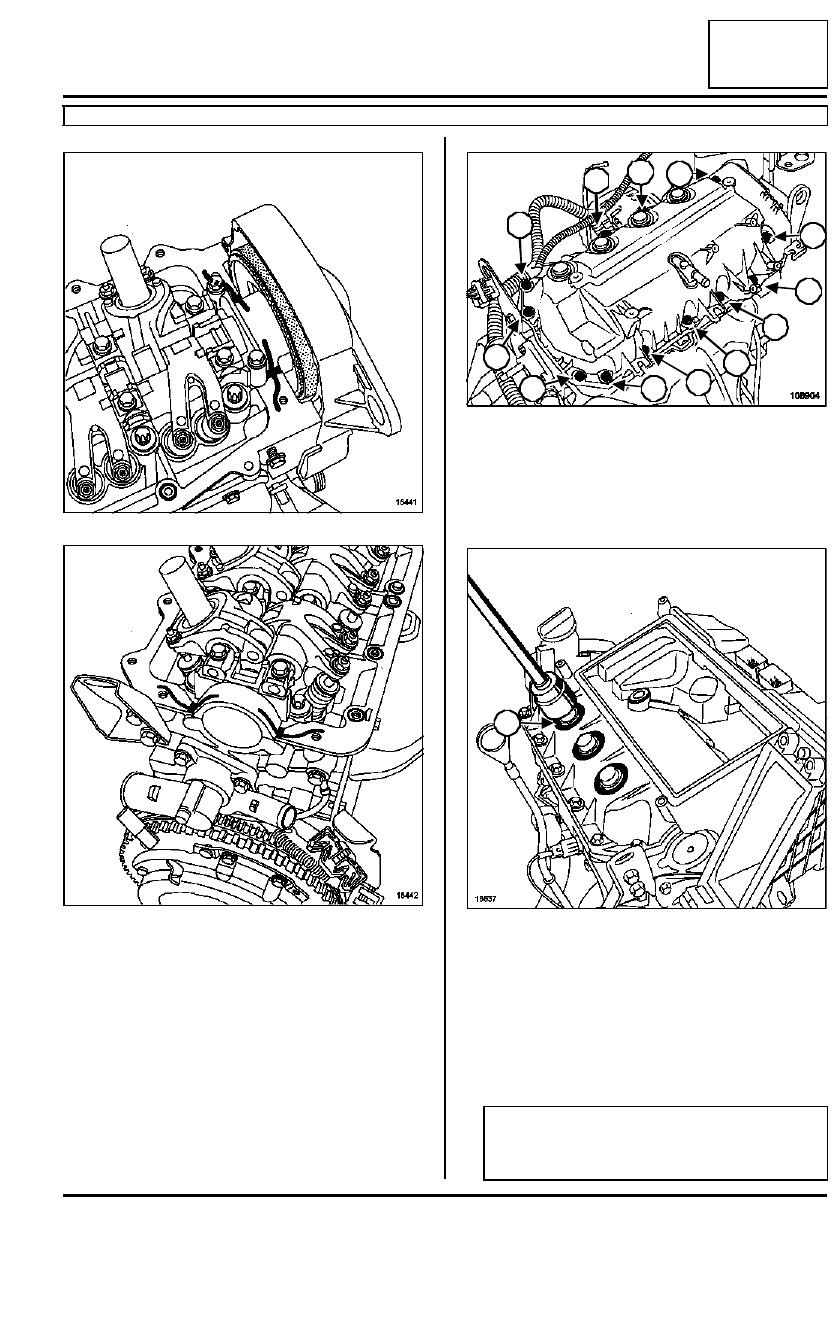

Aplicar RHODORSEAL 5661 en los apoyos de los
árboles de levas, así como en los orificios de las fija-
ciones traseras de la tapa de culata.

Colocar la tapa de culata.

Apretar por orden y al par los tornillos de la tapa de
la culata  (10 N.m).

Apretar al par los tornillos de fijación de la bobina
de encendido  (7 N.m).

Colocar las juntas de los pozos de las bujías nuevas
(2) con ayuda de un casquillo de diámetro 42 mm,
por ejemplo un casquillo de 32.

Proceder en el orden inverso de la extracción

Conectar la batería comenzando por el borne positi-
vo.

18441

18442

108904

18637

ATENCIÓN

Efectuar los aprendizajes necesarios (consultar
80A, Batería: Extracción-reposición).

6

5

12

4

11

3

10

2

8

7

9

1

2

12A

-

41

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

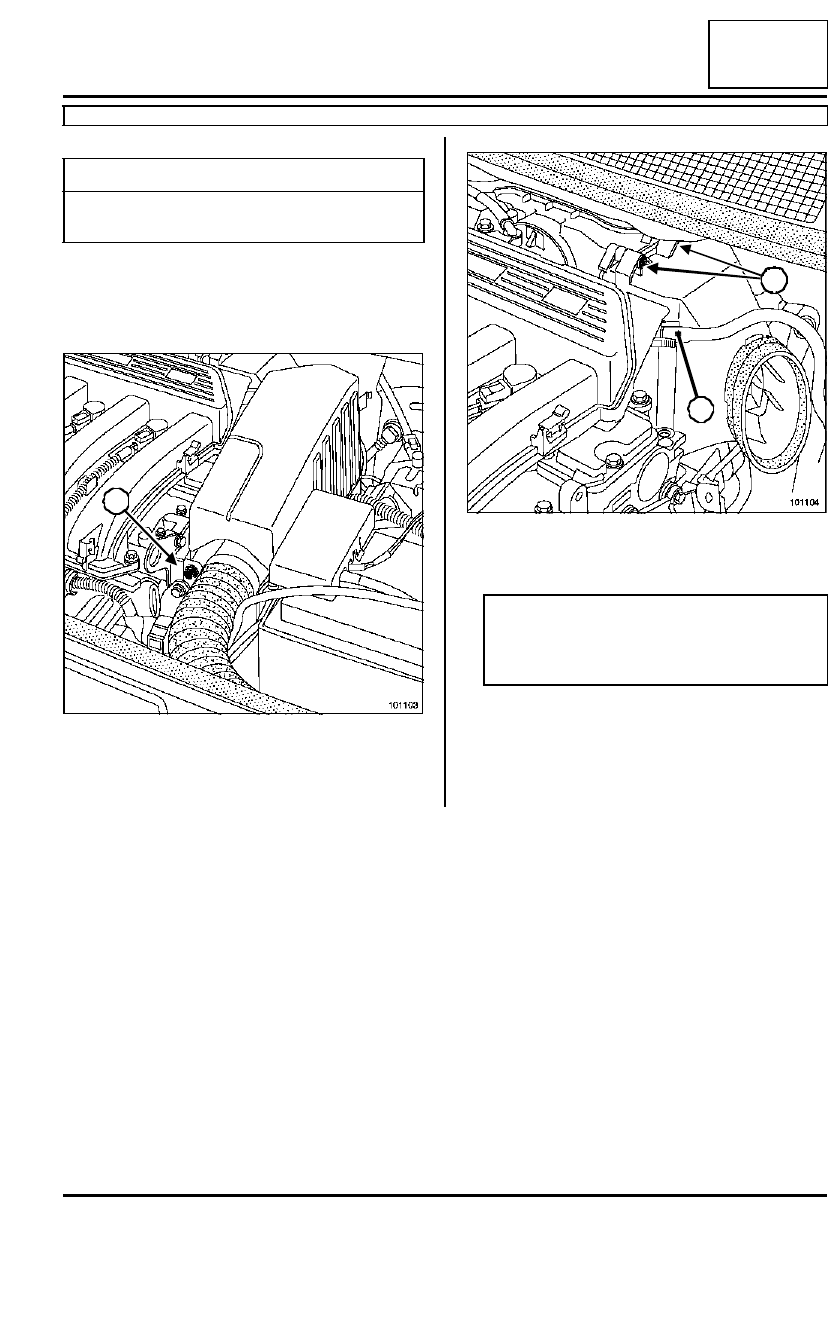

- el tornillo de fijación (1) del resonador de aire,

- el resonador de aire.

Desconectar el tubo de depresión (2) del amplifica-
dor de frenado del repartidor de admisión.

Extraer:

- los dos tornillos de fijación (3) de la tapa del filtro

de aire,

- el elemento filtrante.

Pares de apriete

m

tornillos de fijación de la
carcasa del filtro de aire

0,9 daN.m

101103

1

101104

ATENCIÓN

No estropear la salida de depresión en el reparti-
dor de admisión. Su deterioro conlleva la sustitu-
ción del repartidor de admisión.

2

3

12A

-

42

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

12A

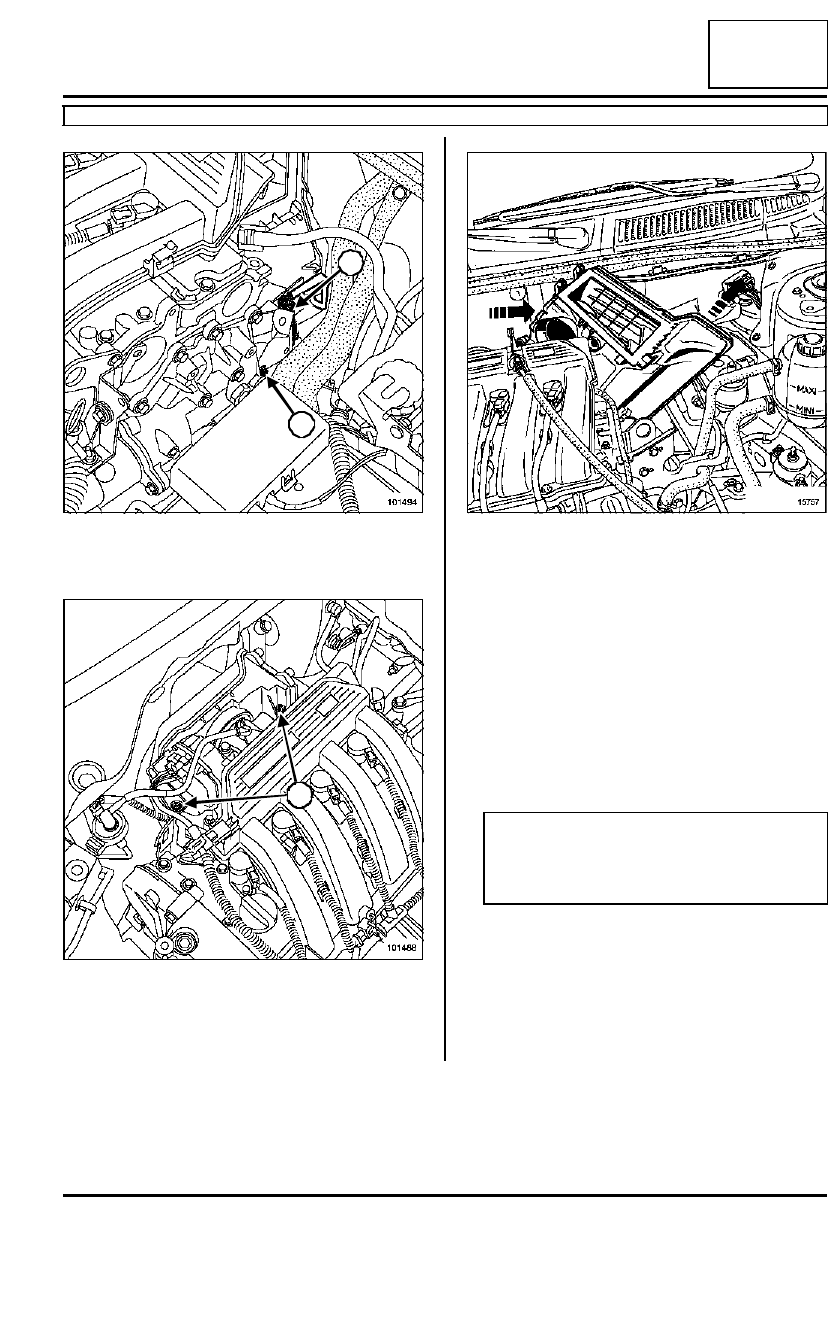

Desconectar el conector de la sonda de oxígeno (4).

Extraer la patilla de fijación (5).

Quitar los dos tornillos de fijación (6) de la carcasa
del filtro de aire.

Extraer el vaso de expansión de su soporte.

Quitar la carcasa del filtro de aire.

REPOSICIÓN

Sustituir:

- la junta de la caja mariposa en cada desmontaje

utilizando grasa para facilitar su colocación,

- los remaches de plástico y las grapas tras cada ex-

tracción.

Proceder en el sentido inverso de la extracción.

Apretar al par los tornillos de fijación de la carca-
sa del filtro de aire (0,9 daN.m).

101494

101488

4

5

6

15757

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar 8, Equipamiento eléctrico) .

12A

-

43

MEZCLA CARBURADA

Carcasa del filtro de aire: Extracción - Reposición

K9K, y 702 o 704 o 710 o 714 o 716 o 718

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo (consultar 80A, Batería, Batería: Extrac-
ción-Reposición).

Extraer la tapa del motor.

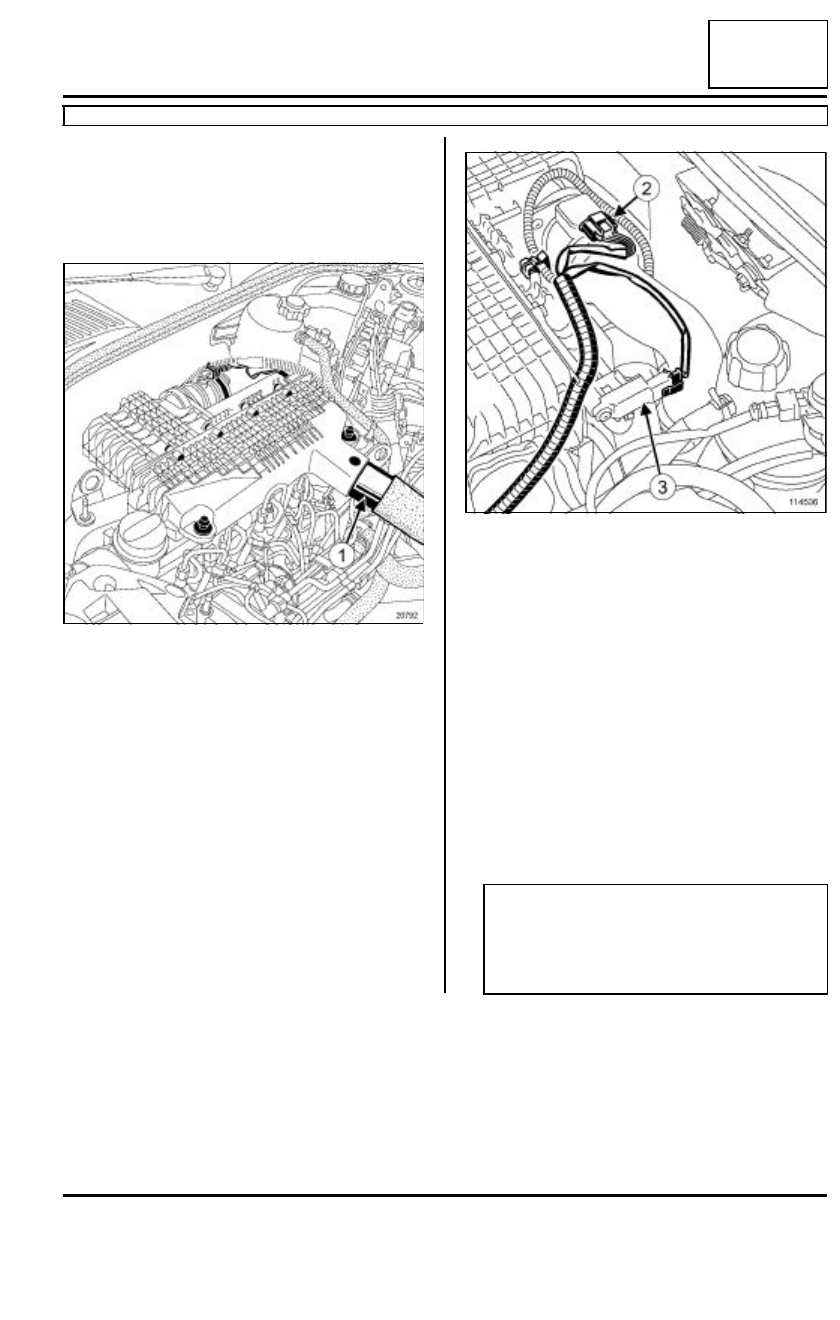

Desconectar el casquillo de aspiración (1) de la car-
casa del filtro de aire.

Desconectar el caudalímetro de aire (2).

Extraer el captador de presión de sobrealimentación
(3) de la carcasa del filtro de aire.

Aflojar la abrazadera del conducto en la carcasa del
filtro de aire.

Desgrapar el cableado eléctrico de la carcasa del
filtro de aire.

Quitar la carcasa del filtro de aire.

REPOSICIÓN

Sustituir sistemáticamente las juntas de estanqui-
dad extraídas.

Colocar la carcasa del filtro de aire.

Proceder en el orden inverso de la extracción.

20792

114536

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80a, Batería: Extracción-Reposi-
ción).
