MEZCLA CARBURADA

Filtro de aire: Sustitución:

F9Q, y 790

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

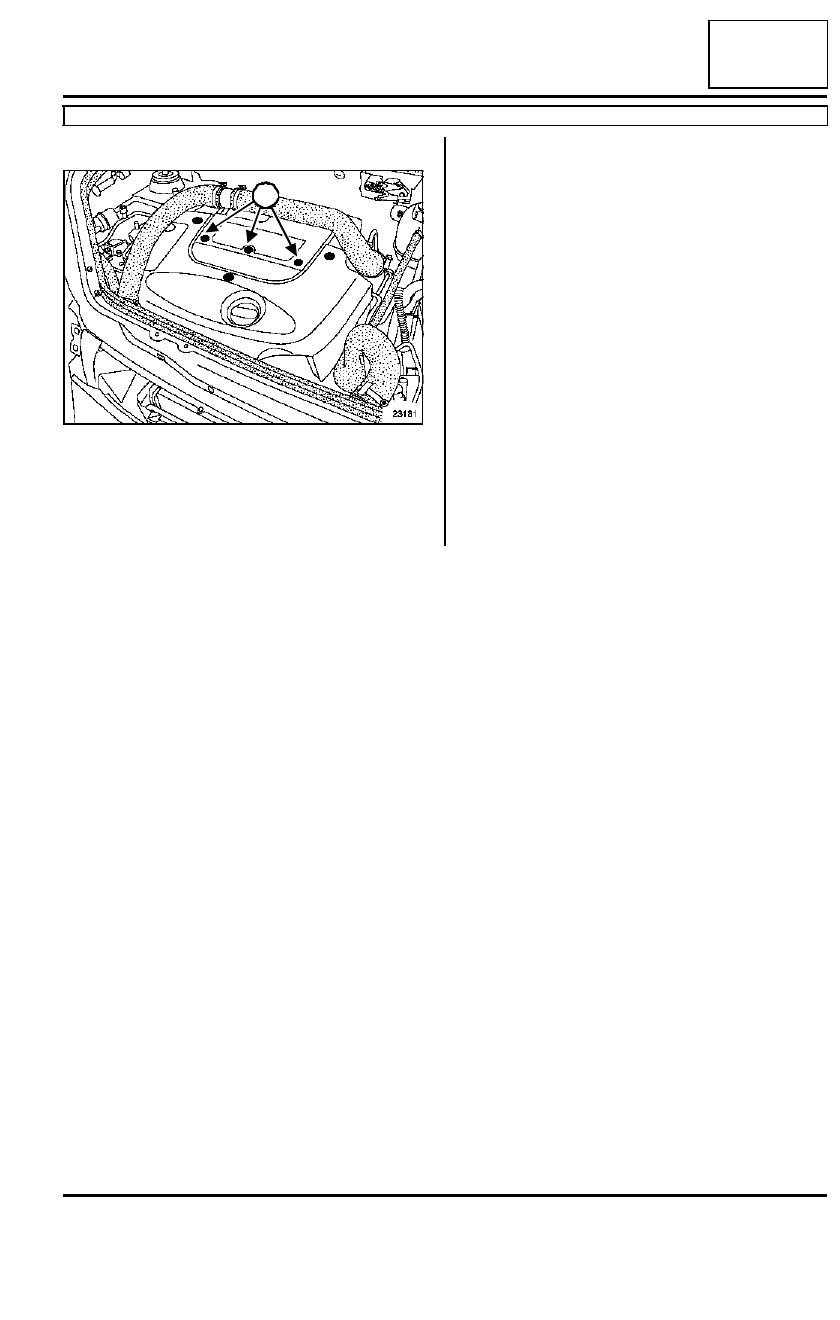

Aflojar los tornillos (1).

Extraer:

- la tapa de la carcasa del filtro de aire,

- el elemento filtrante.

23181

1

1

12A

-

33

MEZCLA CARBURADA

Filtro de aire: Sustitución:

F8Q, y 632

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

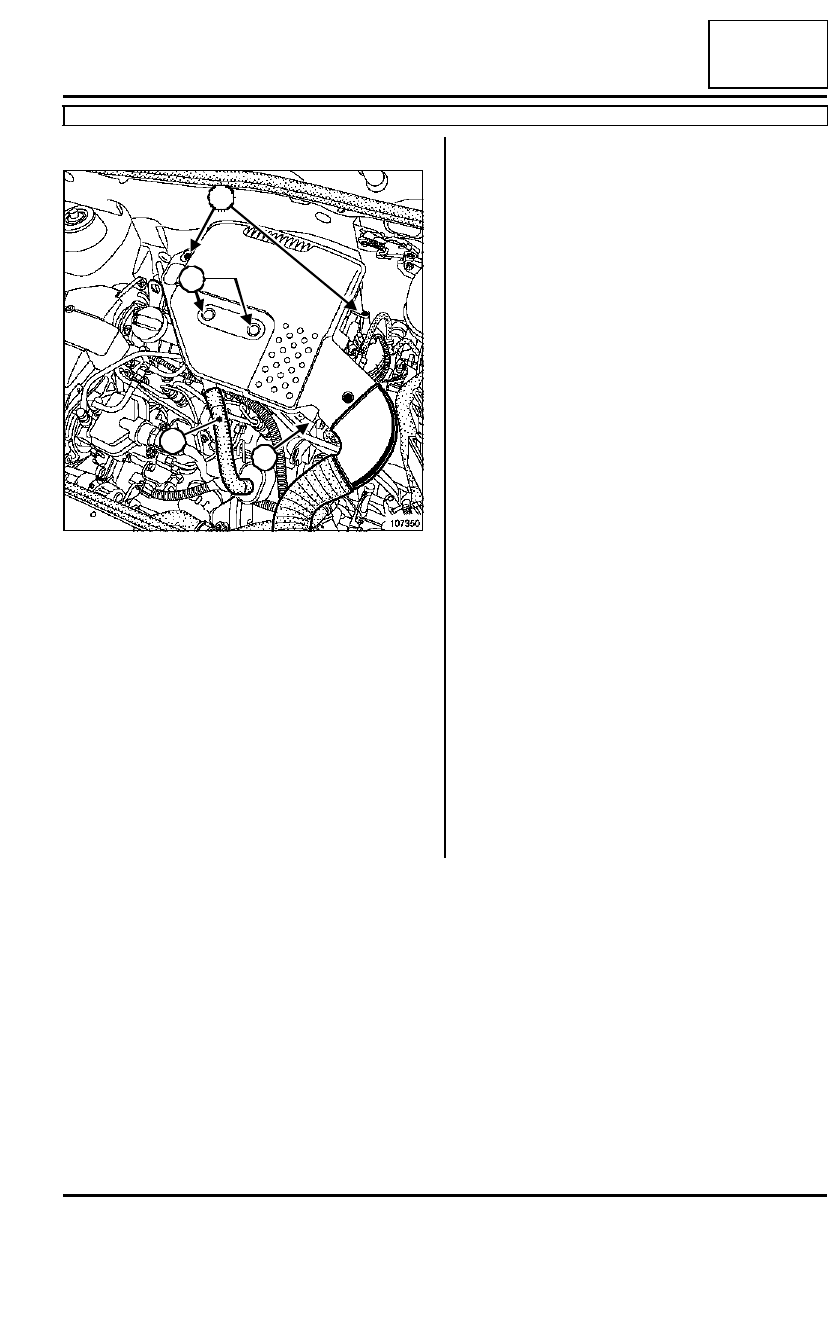

Desconectar:

- el tubo de reaspiración de los vapores de aceite(1),

- el tubo de entrada de aire.

Aflojar los tornillos de fijación (2) de la tapa de la car-
casa del filtro de aire, sin extraerlos.

Soltar los tubos de carburante en la carcasa del filtro
de aire.

Extraer:

- el tornillo de fijación de la tapa de la carcasa del

filtro de aire (3),

- la tapa de la carcasa del filtro de aire.

Sustituir el elemento filtrante.

107350

3

1

2

2

2

12A

-

34

MEZCLA CARBURADA

Filtro de aire: Sustitución:

D7F, y 726 o 764 o 766

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

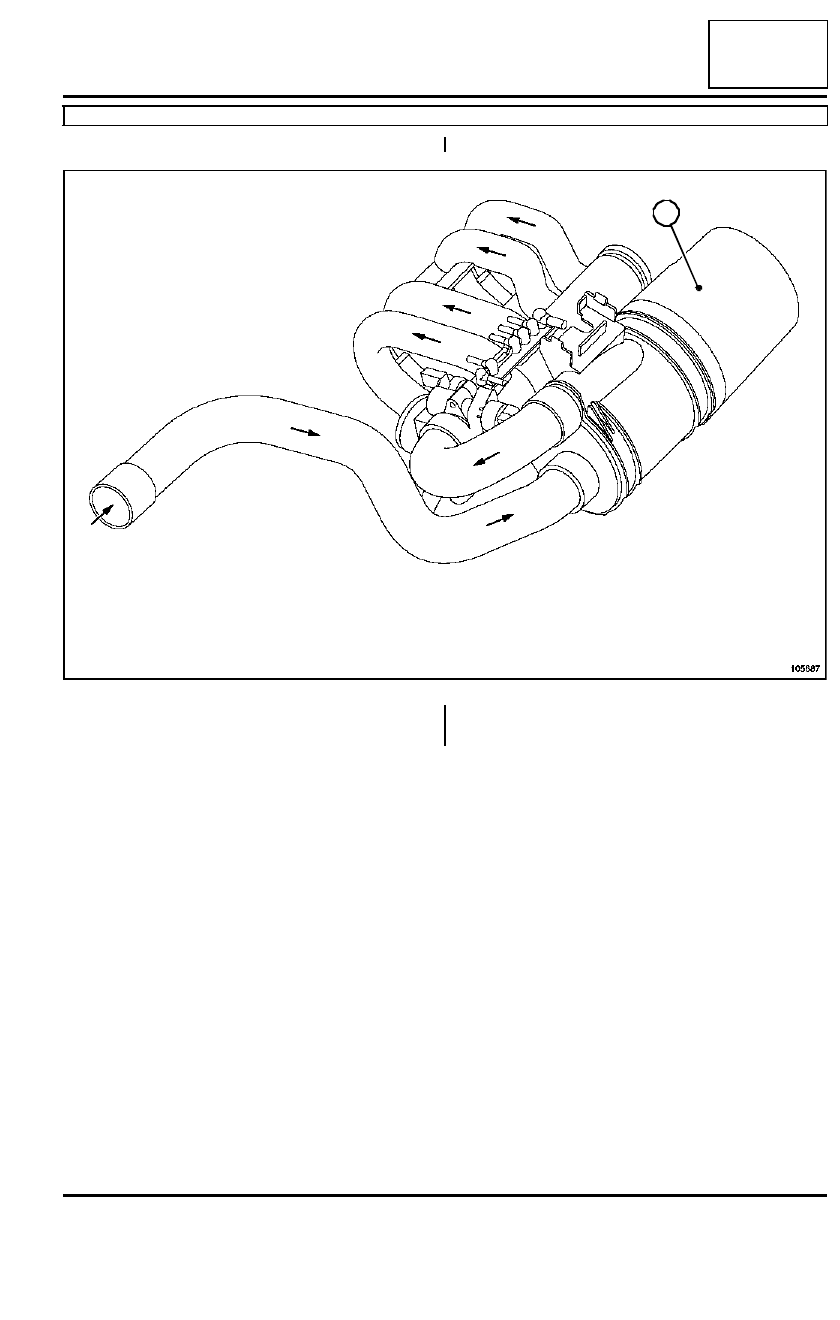

Extraer el cartucho (1).

Sustituir el elemento filtrante.

105687

1

12A

-

35

MEZCLA CARBURADA

Filtro de aire: Sustitución:

K7J, y 700 o 701

12A

EXTRACCIÓN

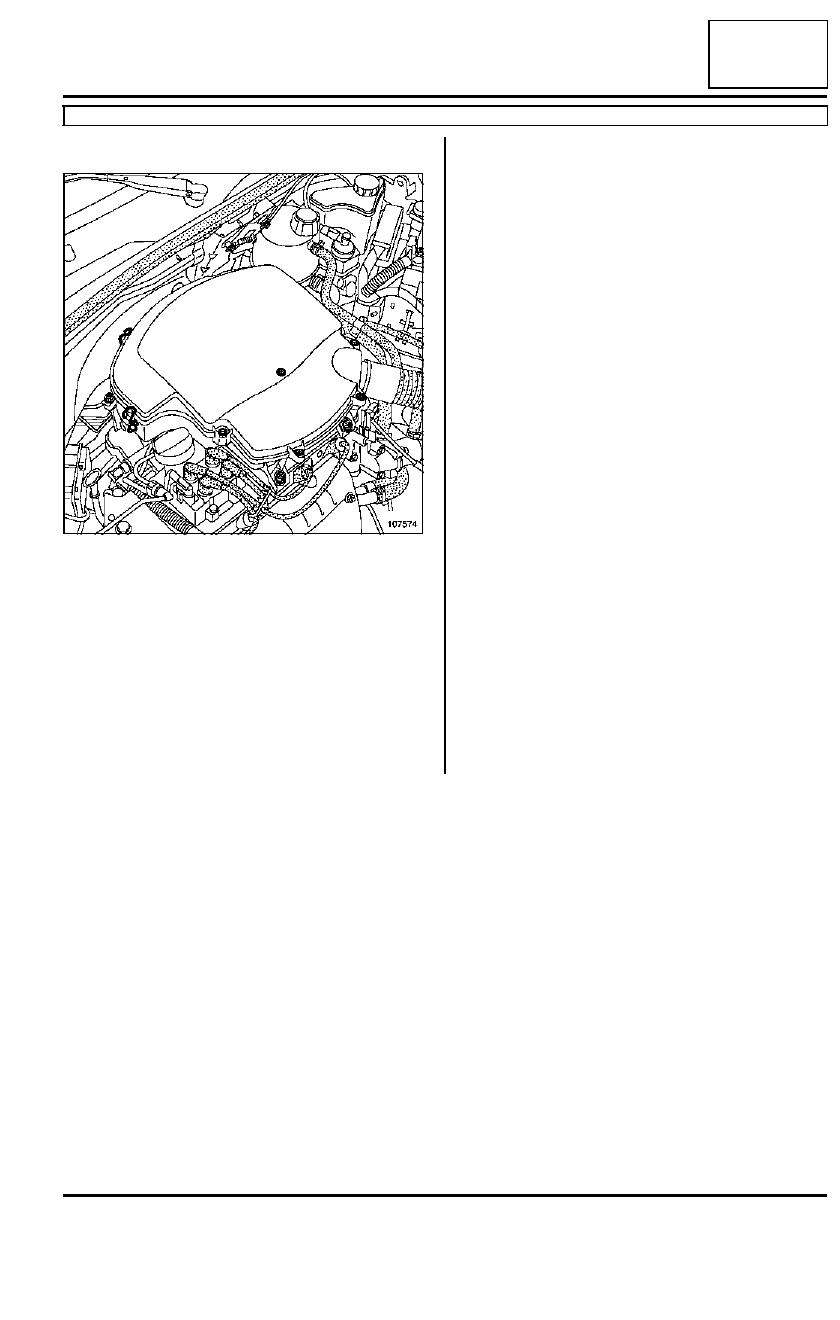

Quitar los tornillos de fijación de la tapa de la carca-
sa del filtro de aire.

Desgrapar los clips de fijación de la tapa.

Extraer:

- la tapa de la carcasa del filtro de aire,

- el filtro de aire.

REPOSICIÓN

Proceder en el orden inverso de la extracción.
