Renault Kangoo. Manual - parte 101

12A

-

36

MEZCLA CARBURADA

Filtro de aire: Sustitución:

D7F, y 730

12A

SUSTITUCIÓN DEL ELEMENTO FILTRANTE

Aflojar la abrazadera de fijación de la carcasa del
filtro de aire en la caja mariposa.

Extraer:

- el tubo de recirculación de los vapores de aceite,

- la carcasa del filtro de aire levantándola y despla-

zándola después hacia la derecha.

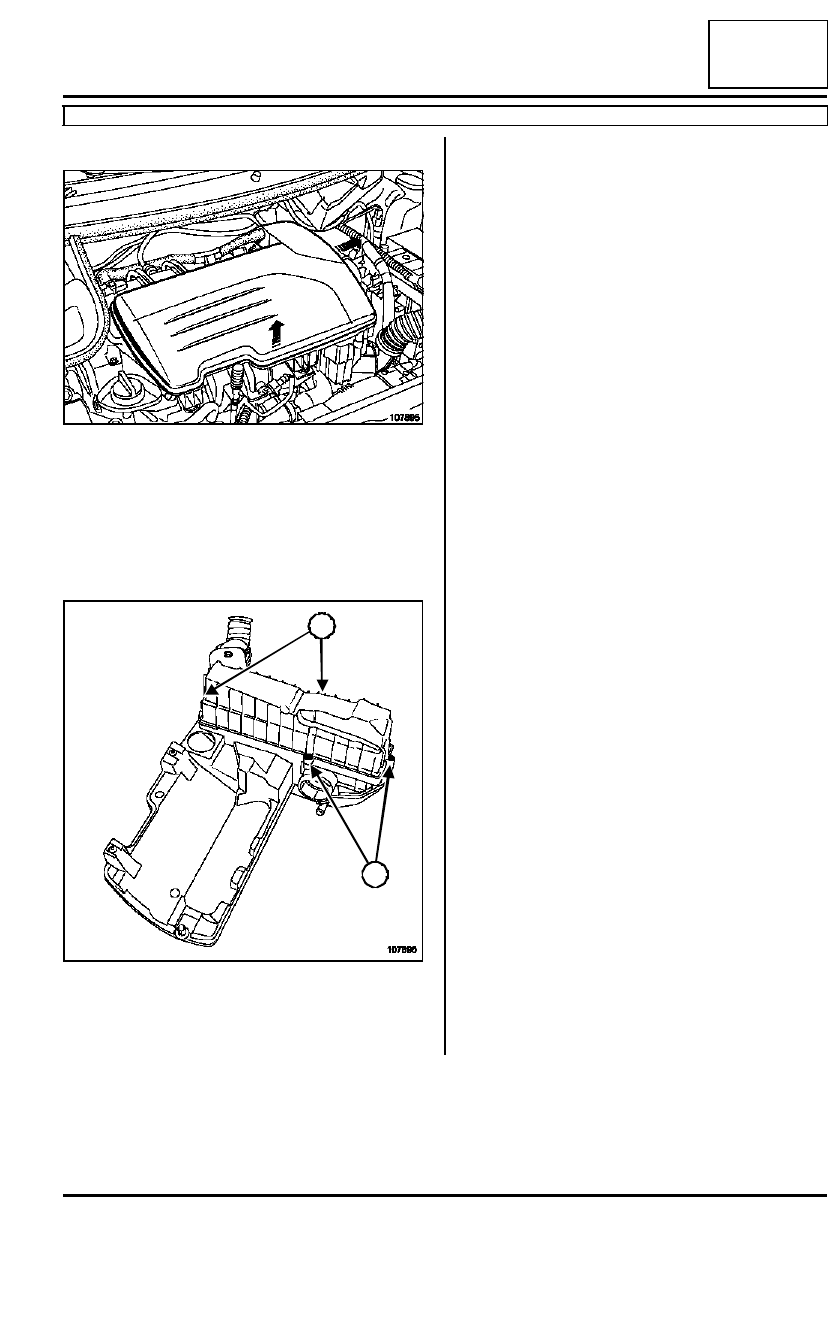

Extraer:

- los tornillos (1) de la tapa del filtro de aire,

- el elemento filtrante.

107895

107896

1

1

12A

-

37

MEZCLA CARBURADA

Tapa de culata: Extracción - Reposición

D4F, y 712

12A

EXTRACCIÓN

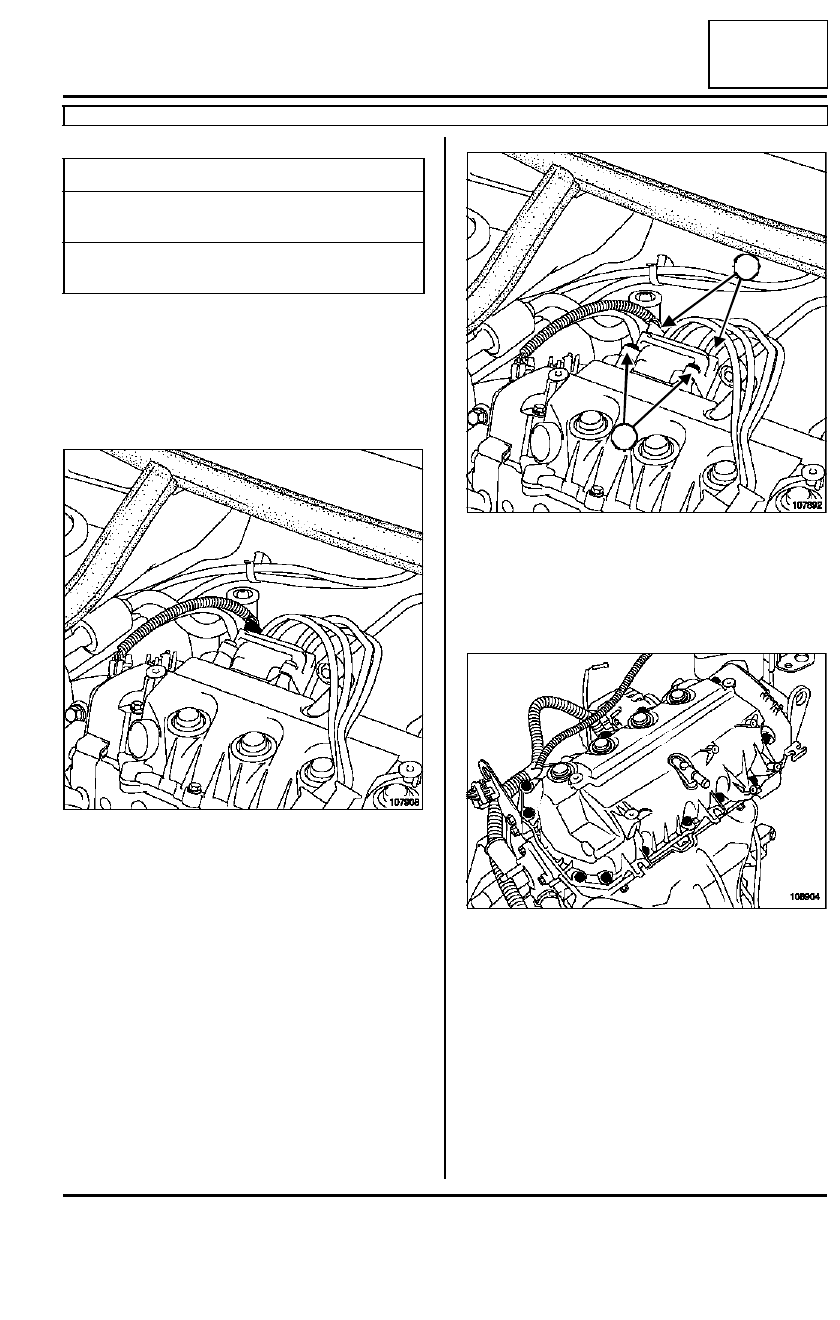

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el repartidor de admisión (consultar 12A,
Mezcla carburada, Repartidor de admisión).

Extraer:

- las bobinas de encendido,

- los tornillos de la tapa de la culata,

- la tapa de culata desplazándola hacia la batería,

- las juntas de los pozos de las bujías.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

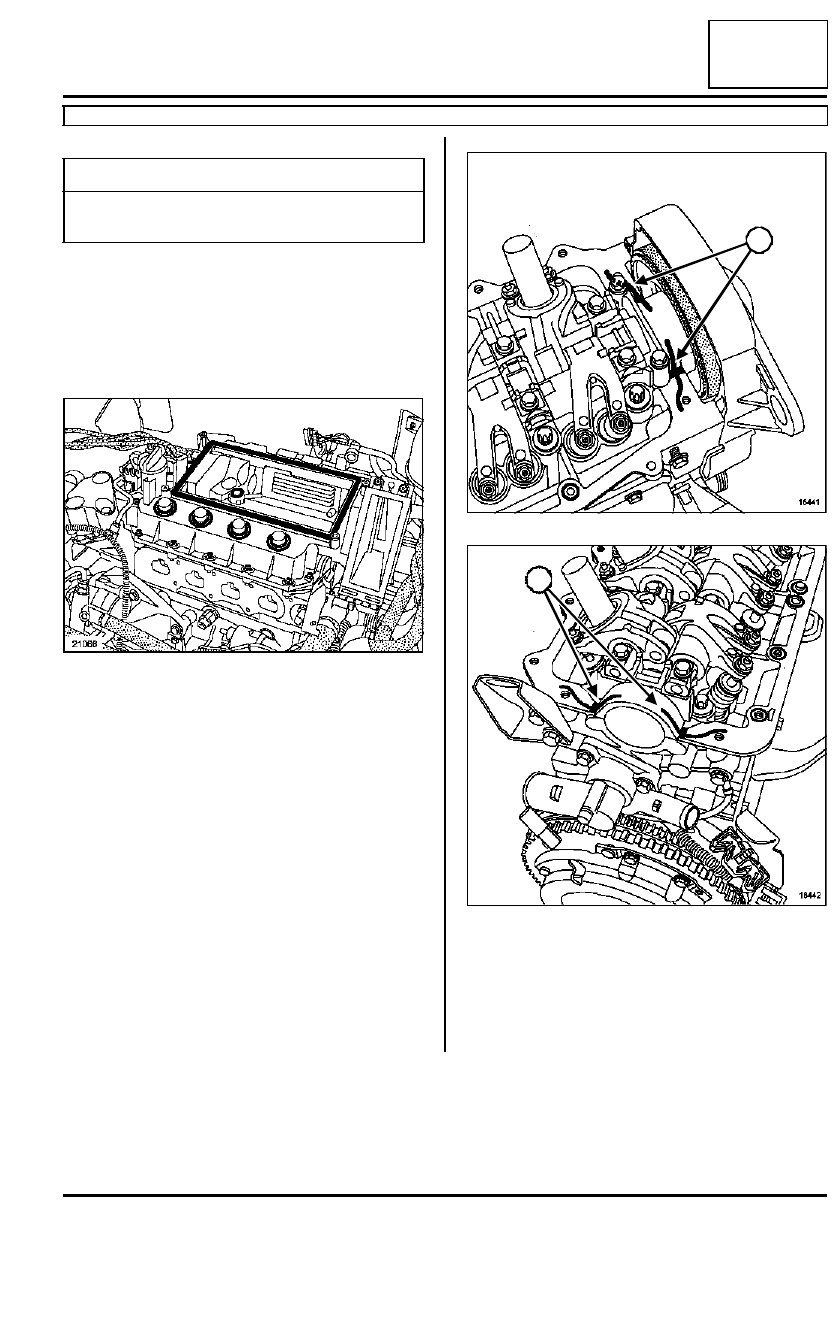

Aplicar RHODORSEAL 5661 (o equivalente) en los
apoyos (1) y (2) del árbol de levas, así como en los
cuatro orificios de fijación trasera de la tapa de cula-
ta.

Colocar los tornillos de la tapa de culata.

Enroscar los tornillos con la mano.

Pares de apriete

m

tornillos de fijación de la
tapa de culata

1 daN.m

21066

18441

18442

1

2

12A

-

38

MEZCLA CARBURADA

Tapa de culata: Extracción - Reposición

D4F, y 712

12A

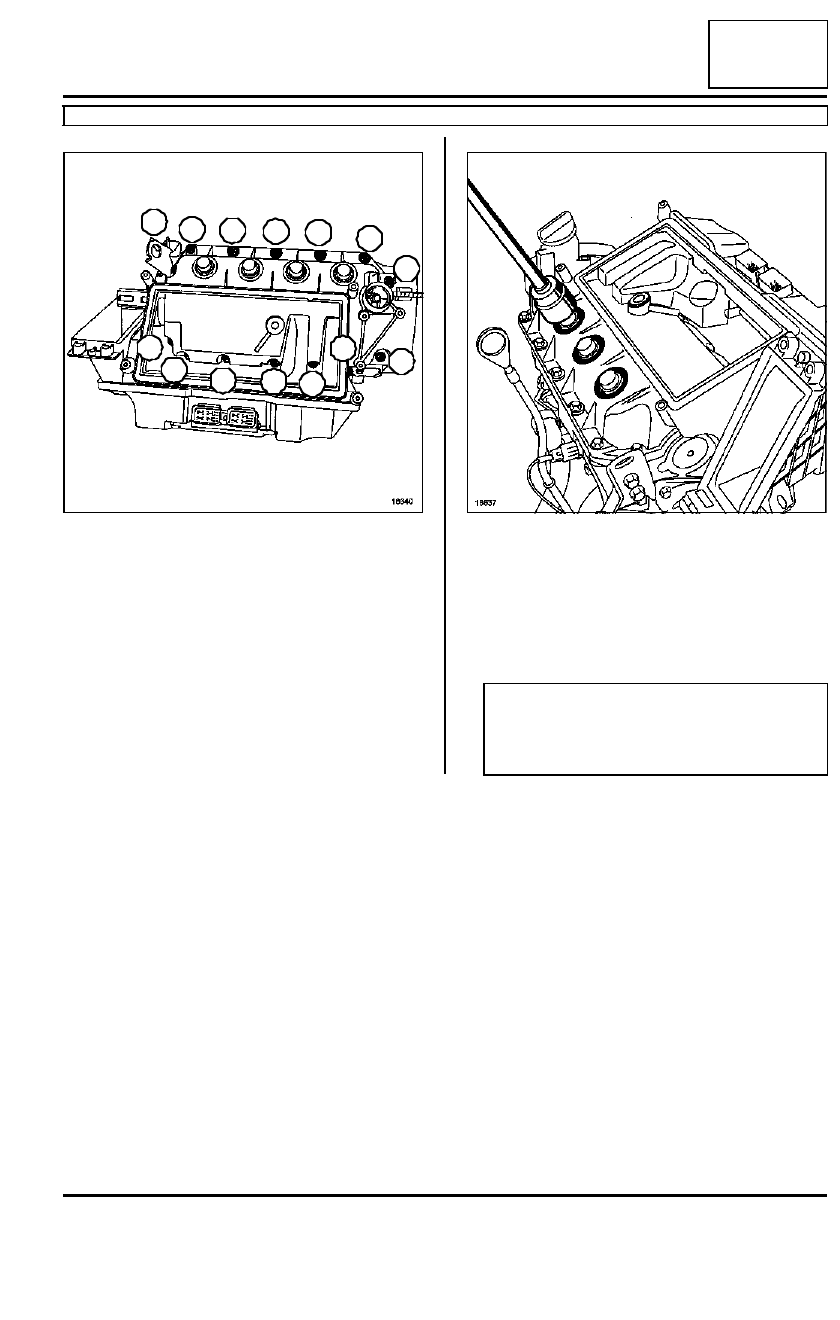

Apretar por orden y al par los tornillos de fijación
de la tapa de culata  (1 daN.m).

Colocar las juntas de los pozos de bujías nuevas
con ayuda de un casquillo de diámetro 42 mm, por
ejemplo un casquillo de 32 mm.

Proceder en el orden inverso de la extracción

Colocar el repartidor de admisión (consultar 12A,
Mezcla carburada, Repartidor de admisión).

18640

1

2

3

4

6

8

9

10

11

12

13

14

7

5

18637

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
((consultar 80A, Batería) ).

12A

-

39

MEZCLA CARBURADA

Tapa de culata: Extracción - Reposición

D4F, y 730

12A

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el repartidor de admisión (consultar 12B,
Mezcla carburada, Repartidor de admisión).

Desconectar el conector  de la bobina de encendido.

Extraer:

- los tornillos (1) de la bobina de encendido,

- la bobina de encendido.

Extraer:

- los tornillos de fijación de la tapa de culata,

- la tapa de culata.

REPOSICIÓN

Sustituir sistemáticamente:

- la junta de la tapa de culata,

- las juntas de los pozos de bujías.

Pares de apriete

m

tornillos de la tapa de la
culata

10 N.m

tornillos de fijación de la
bobina de encendido

7 N.m

107908

107892

108904

1

1
