11A

-

181

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

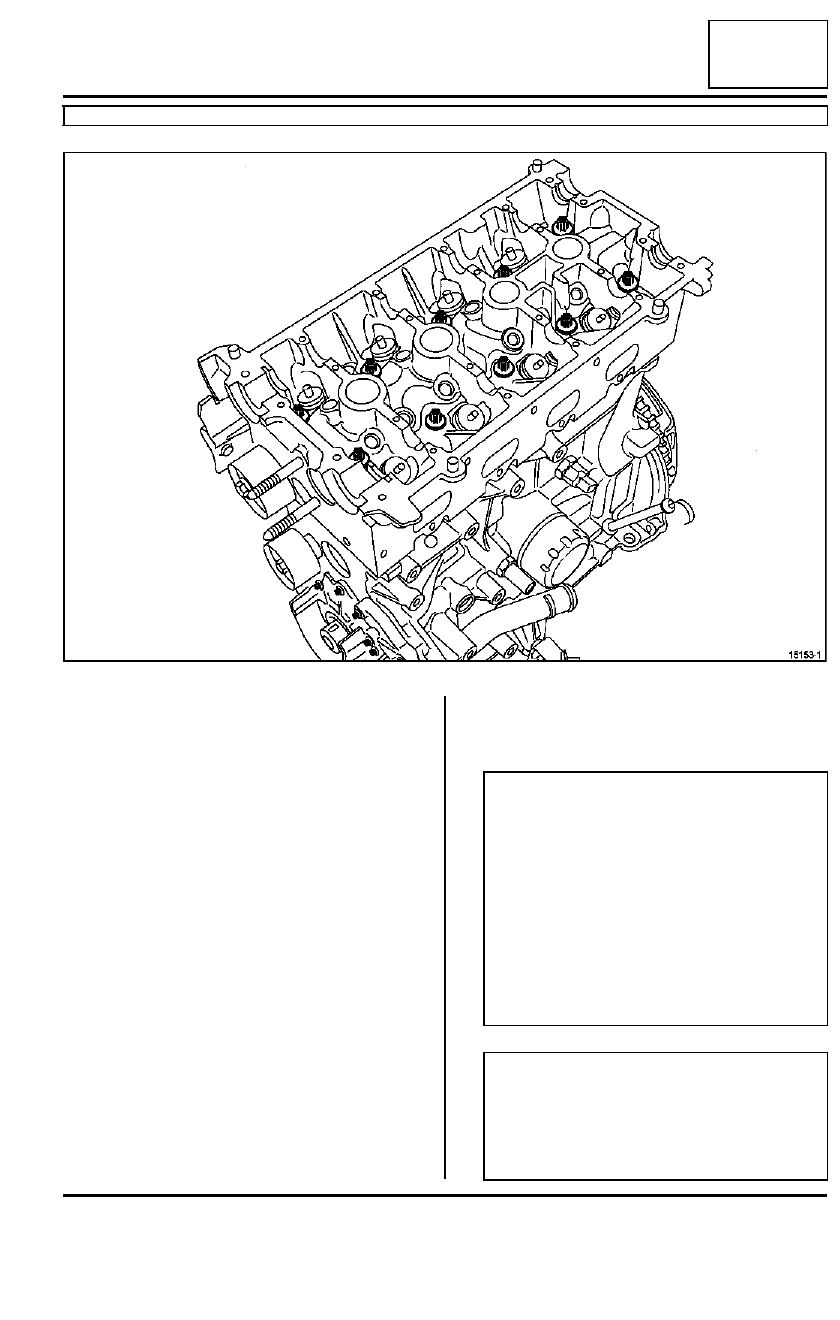

Extraer la culata.

I - LIMPIEZA

Limpiar la culata.

15153-1

IMPORTANTE

- No rascar los planos de junta de las superficies

de aluminio.

- Ponerse gafas.

- Ponerse guantes durante la operación.

- Limpiar los planos de junta con producto

DECAPJOINT para disolver la parte de la junta
que ha quedado pegada.

- Aplicar el producto en la parte que hay que lim-

piar; esperar unos diez minutos y después reti-
rar los residuos con una espátula de madera.

ATENCIÓN

Llamamos su atención sobre el esmero que con-
viene poner en esta operación, para evitar que
se introduzcan cuerpos extraños en las canaliza-
ciones de aceite (canalizaciones situadas en el
bloque motor y en la culata).

11A

-

182

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

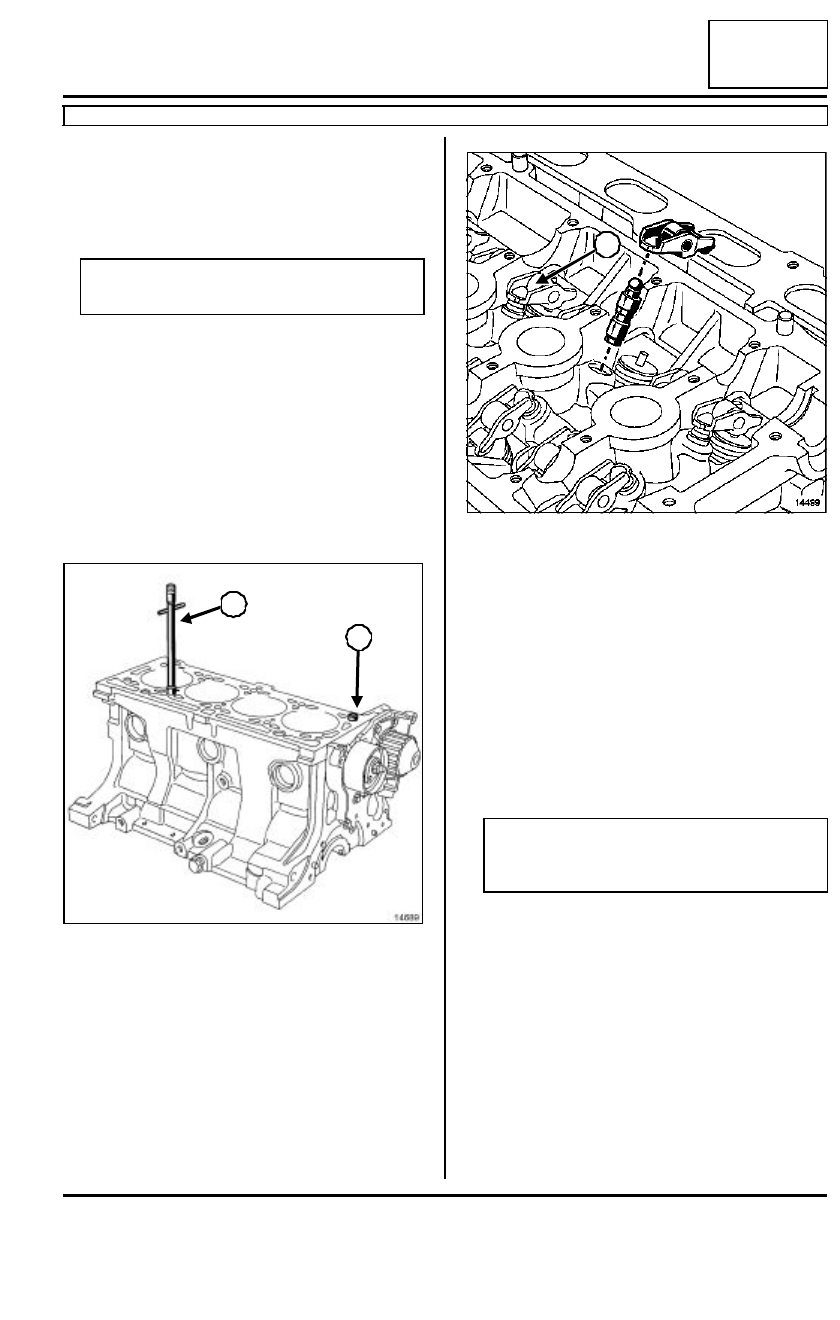

II - VERIFICACIÓN DEL PLANO DE JUNTA

Verificar que no hay deformación del plano de junta
utilizando una regla y un juego de calas.

Deformación máxima: 0,05 mm.

Probar la culata para detectar una posible fisura uti-
lizando elutillaje para comprobar la culata (con-
sultar catálogo Equipamientos de taller).

Colocar los pistones a media carrera para evitar el
contacto con las válvulas durante el montaje de los
árboles de levas.

Desengrasar imperativamente:

- la cara de combustión de la culata,

- la cara de combustión del bloque motor.

Verificar la presencia del casquillo (8) en el bloque
motor.

Colocar en el bloque motor el útil (Mot. 104)(9).

REPOSICIÓN

Colocar la junta de la culata.

Colocar la culata.

Apretar la culata (consultar 11A, Parte alta y delan-
tera del motor, Apriete de la culata).

Cebar los topes hidráulicos (los topes hidráulicos
pueden vaciarse tras un tiempo de extracción muy
prolongado).

Para verificar si es necesario cebarlos, presionar so-
bre la parte superior del tope (10) con el pulgar.

Y si se produce la introducción del pistón del tope:

- sumergir los topes en un recipiente de gasóleo,

- colocar los topes hidráulicos.

Colocar:

- los balancines,

- los árboles de levas, aceitando los apoyos.

ATENCIÓN

No se autoriza ninguna rectificación de la culata.

14689

9

8

14499

ATENCIÓN

No poner aceite en el plano de junta del «  cárter
intermedio de los árboles de levas  ».

10

11A

-

183

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

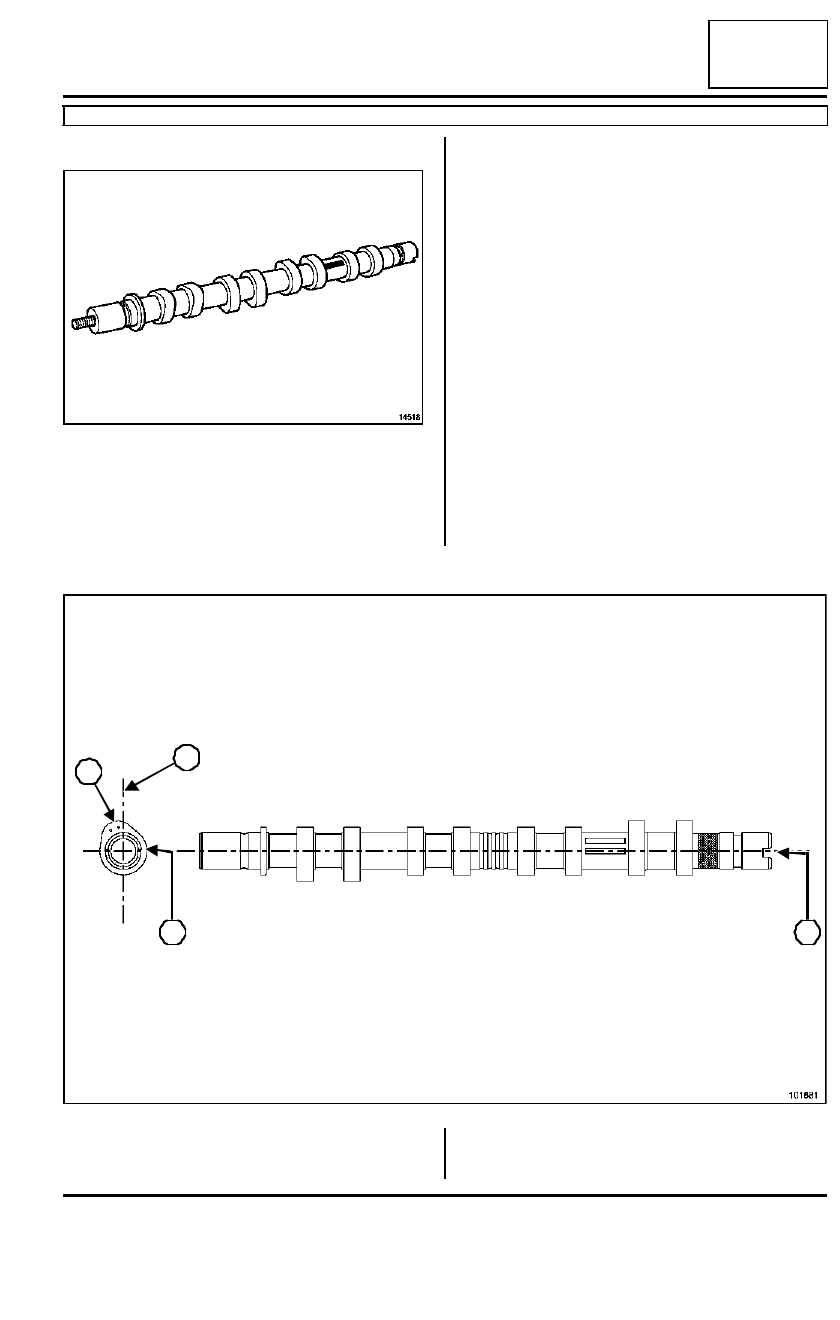

I - IDENTIFICACIÓN DE LOS ÁRBOLES DE LEVAS

La identificación de los árboles de levas puede ha-
cerse de dos formas:

- bien mediante un grabado (consultar NT 3784A,

Motor gasolina-4 cilindros-K4, 10A, Conjunto
motor y bajos de motor),

- bien mediante una identificación respecto a las le-

vas.

Árbol de levas de admisión

Poner la ranura (11) en el extremo del árbol de levas
horizontalmente y descentrado hacia abajo.

Las levas (12) del cilindro n˚1 deben encontrarse a
la izquierda del eje vertical (13).

14518

101881

11

11

12

13

11A

-

184

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

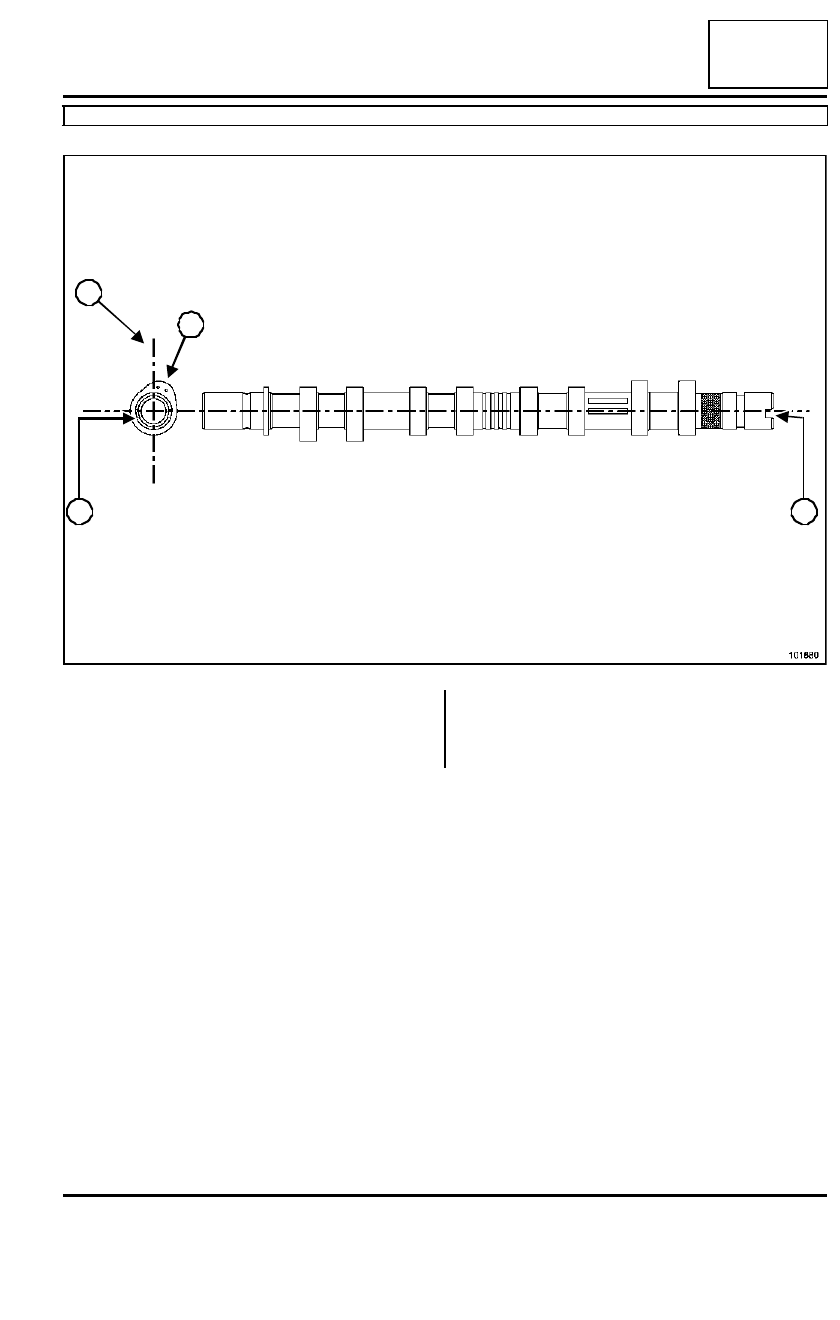

Árbol de levas de escape

Poner la ranura (14) en el extremo del árbol de levas
horizontalmente y descentrado hacia abajo.

Las levas (15) del cilindro n˚1 deben encontrarse a
la derecha del eje vertical (16).

101880

14

14

15

16
