Renault Kangoo. Manual - parte 85

11A

-

177

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

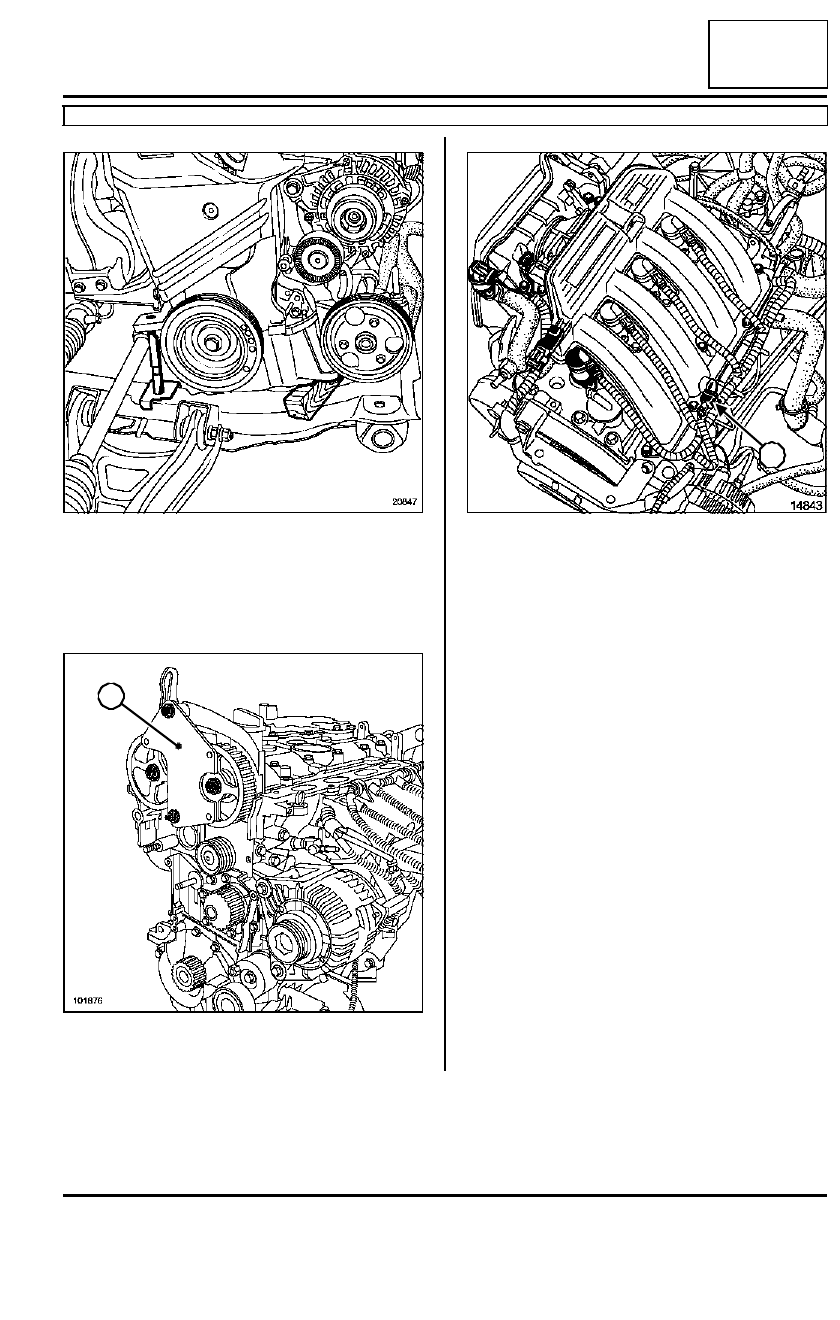

Colocar:

- el útil (Mot. 1159-03),

- una cala entre el soporte multifunción y la cuna.

Retirar el útil soporte del motor (Mot. 1453).

Extraer los piñones de los árboles de levas median-
te el útil (Mot. 1490-01)(3).

Desconectar:

- el conector de la caja mariposa motorizada,

- el conector del captador de temperatura del aire

(4),

- los conectores de las bobinas de encendido,

- el conector del presostato sobre la canalización de

dirección asistida,

- el conector del captador de presión en el repartidor

de admisión.

20847

101876

3

14843

4

11A

-

178

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

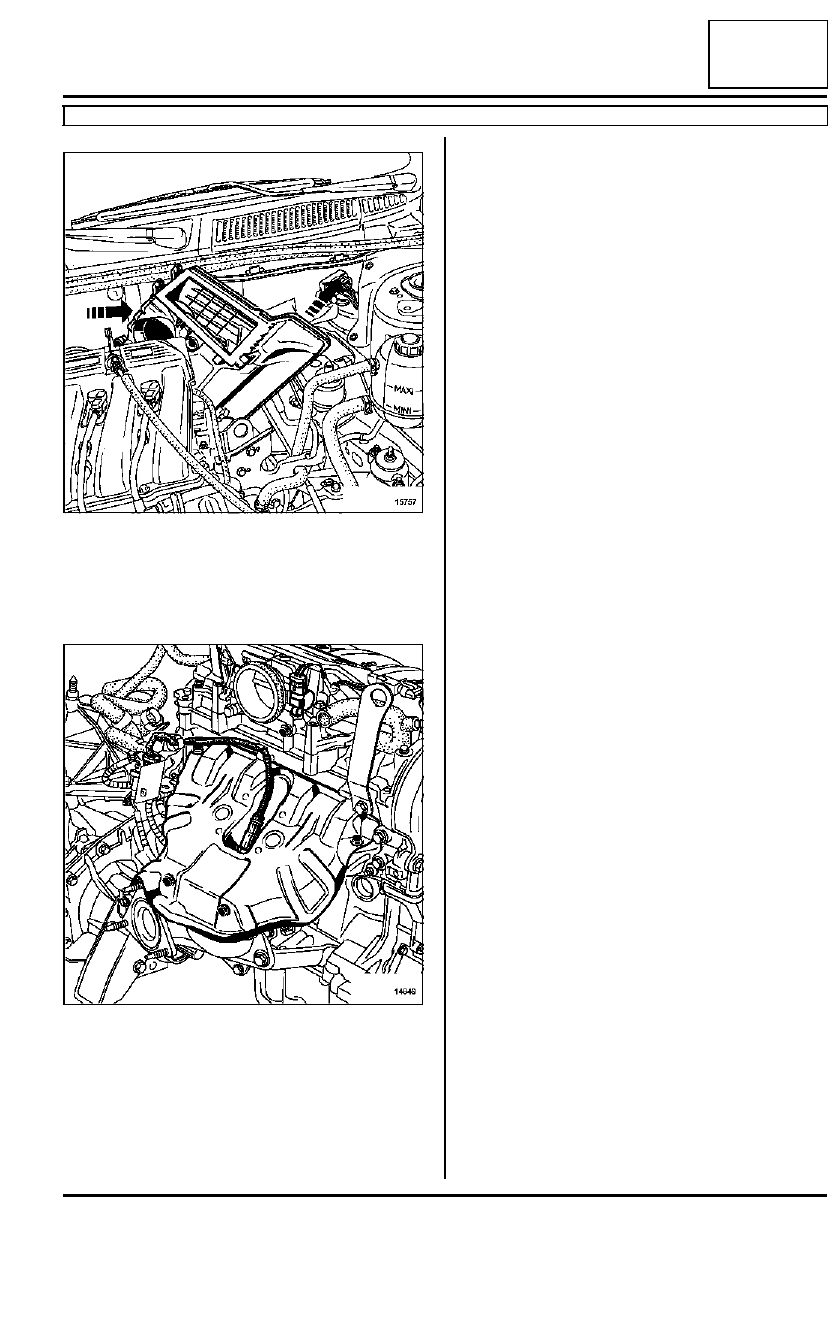

Extraer:

- los tornillos de fijación de la carcasa del filtro de

aire,

- la carcasa del filtro de aire.

Extraer las fijaciones del catalizador.

Soltar el colector de escape.

Atar el colector a la línea de escape.

Extraer:

- la muleta fijada al escape,

- la caja mariposa motorizada,

- el conector de la sonda de oxígeno,

- la patilla de levantamiento del motor lado distribu-

ción.

15757

14849

11A

-

179

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

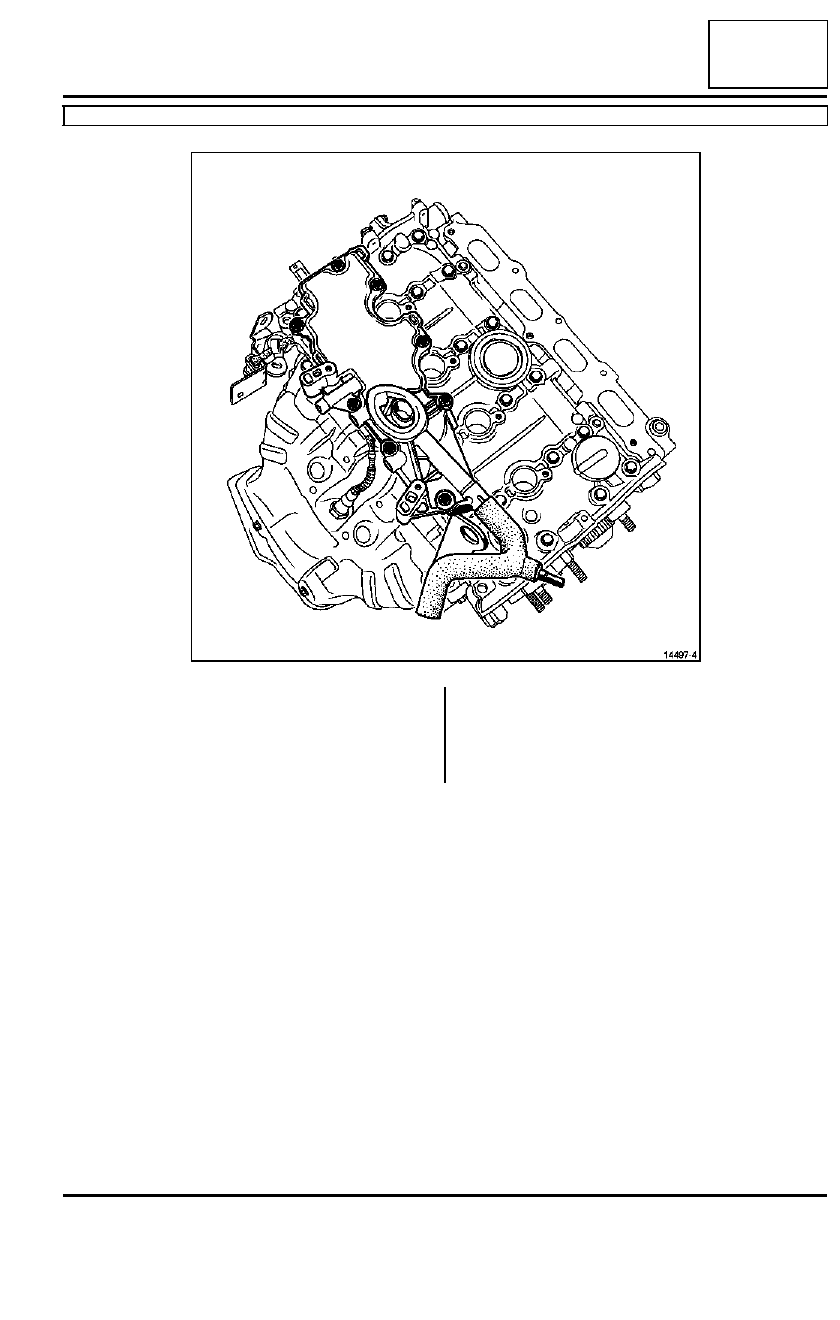

Extraer:

- el repartidor de aire,

- las bobinas,

- el decantador de aceite.

14497-4

11A

-

180

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata: Extracción - Reposición

K4M, y 754

11A

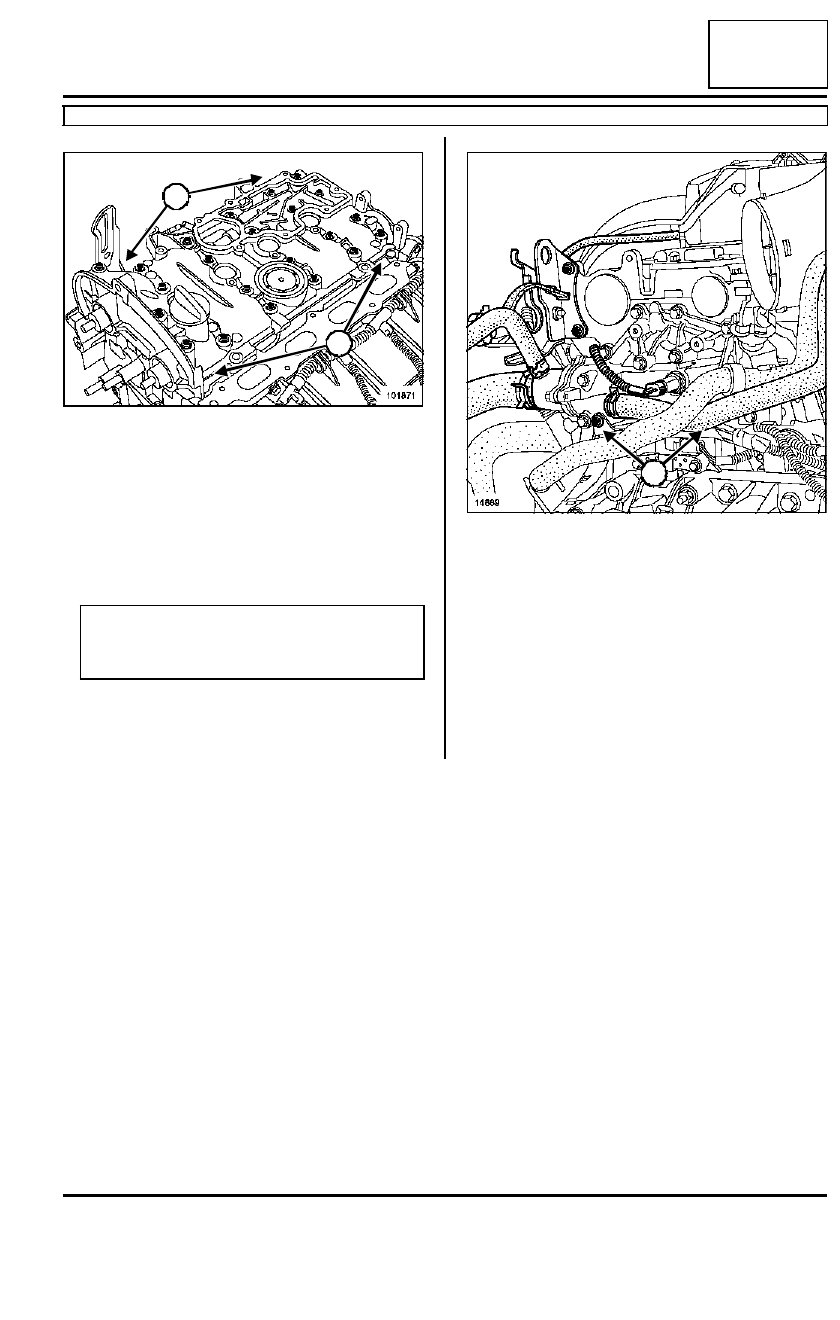

Extraer:

- la patilla de levantamiento, lado del volante motor,

- los tornillos de la tapa de la culata.

Despegar verticalmente la tapa de culata (golpear
las "orejetas" en (5) a utilizando una barra de bron-
ce, haciendo palanca en (6) con ayuda de un destor-
nillador).

Extraer:

- los árboles de levas,

- los balancines.

Extraer:

- los manguitos en la caja de agua de salida de la

culata y el conector de la sonda de temperatura del
agua mediante el útil (Mot. 1202-01) o el útil (Mot.
1202-02) o el útil (Mot. 1448),

- las fijaciones (7) del soporte del cableado eléctrico.

101871

ATENCIÓN

No estropear las superficies de aluminio (pro-
teger el destornillador).

5

6

14889

7
