Renault Kangoo. Manual - parte 58

11A

-

69

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

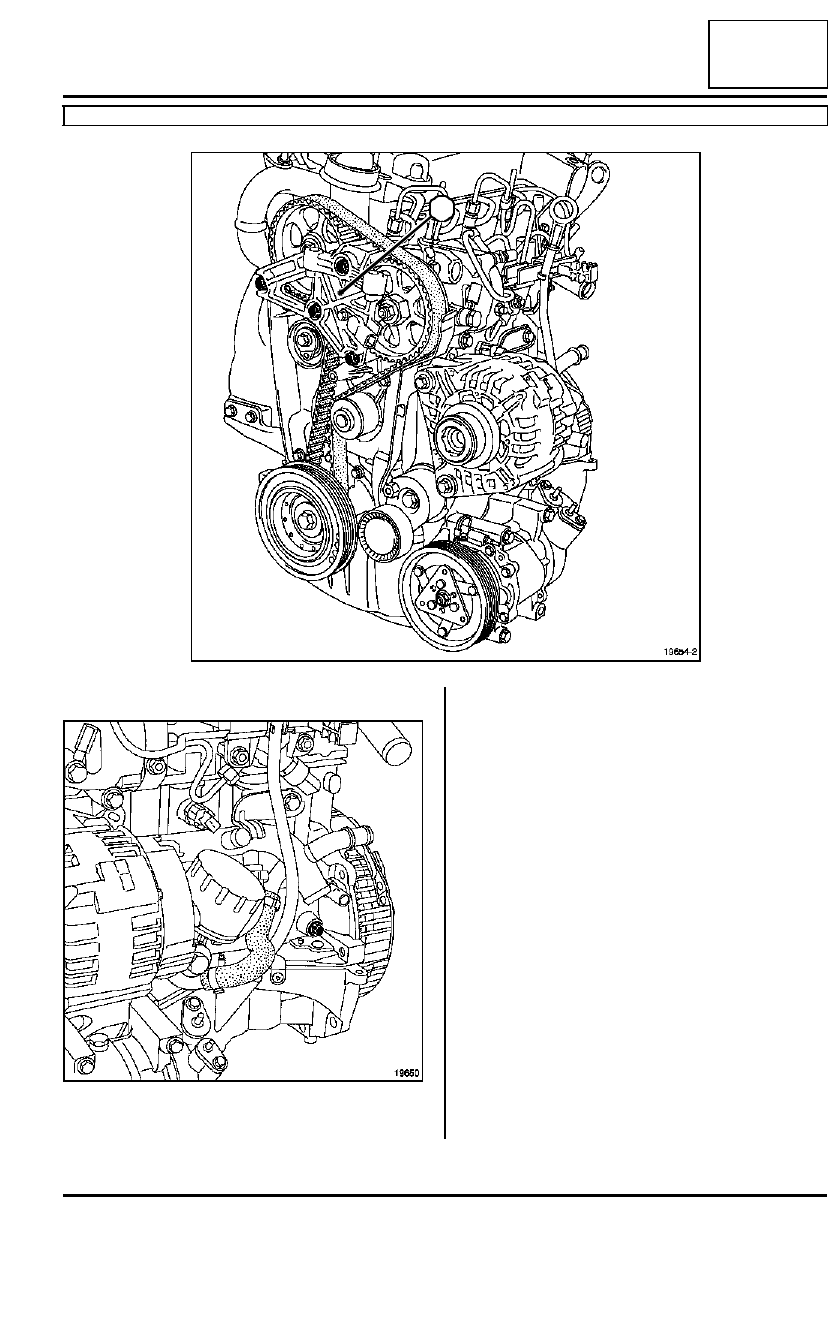

Extraer el soporte pendular de la culata (5).

Extraer el tapón de la espiga de punto muerto supe-
rior.

19654-2

5

19650

11A

-

70

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

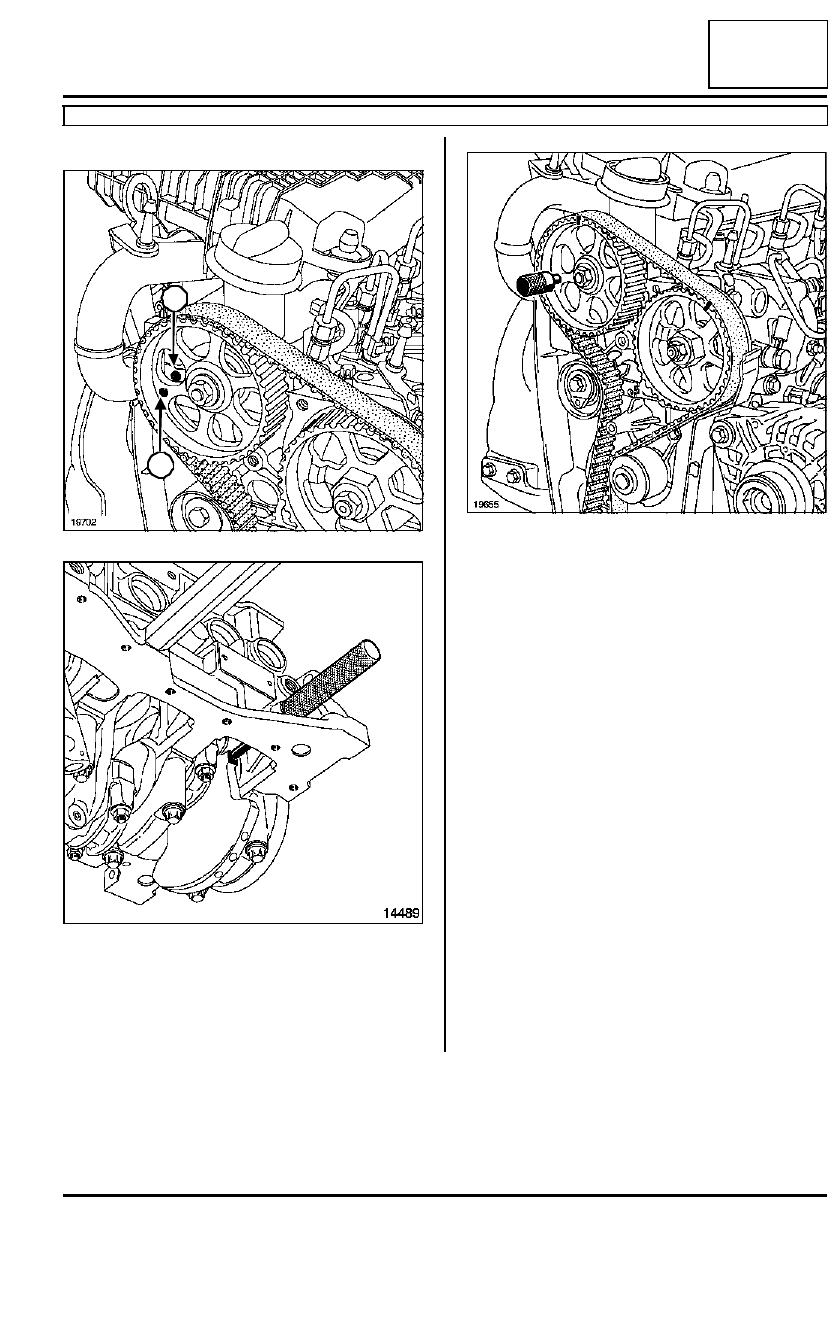

CALADO DE LA DISTRIBUCIÓN

Girar el motor en el sentido de las agujas del reloj
(lado distribución), antes de que el orificio (6) en el
piñón del árbol de levas esté enfrente del orificio (7)
en la culata, enroscar la espiga (Mot. 1489) en el
bloque motor. Llevar lentamente y sin tirones el ci-
güeñal hasta apoyarlo sobre la espiga.

La espiga del árbol de levas (Mot. 1430) debe intro-
ducirse en los orificios de la polea del árbol de levas
y de la culata.

Retirar la espiga (Mot. 1430) y la espiga (Mot.
1489).

19702

14489

6

7

19655

11A

-

71

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

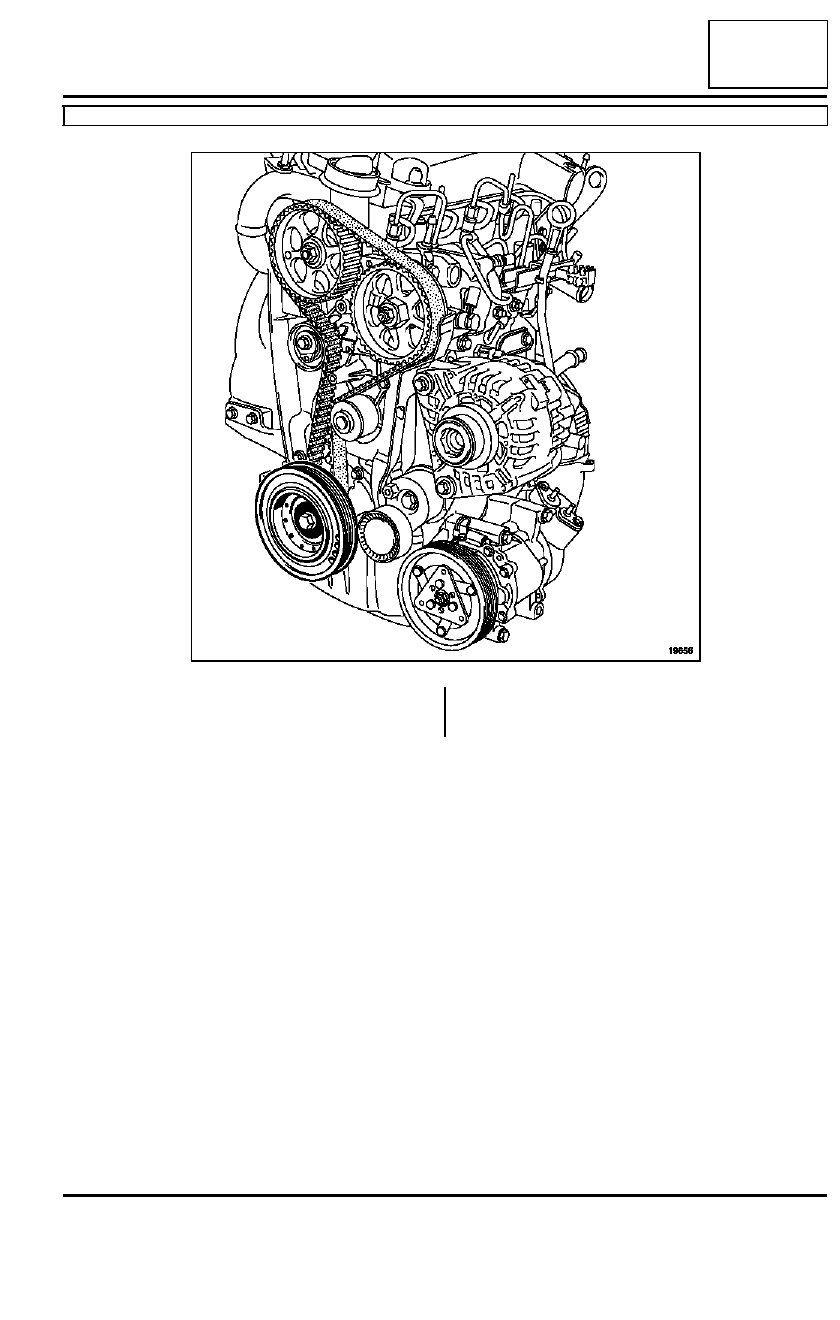

Extraer la polea de accesorios del cigüeñal blo-
queando el volante motor con ayuda de un destor-
nillador.

19656

11A

-

72

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

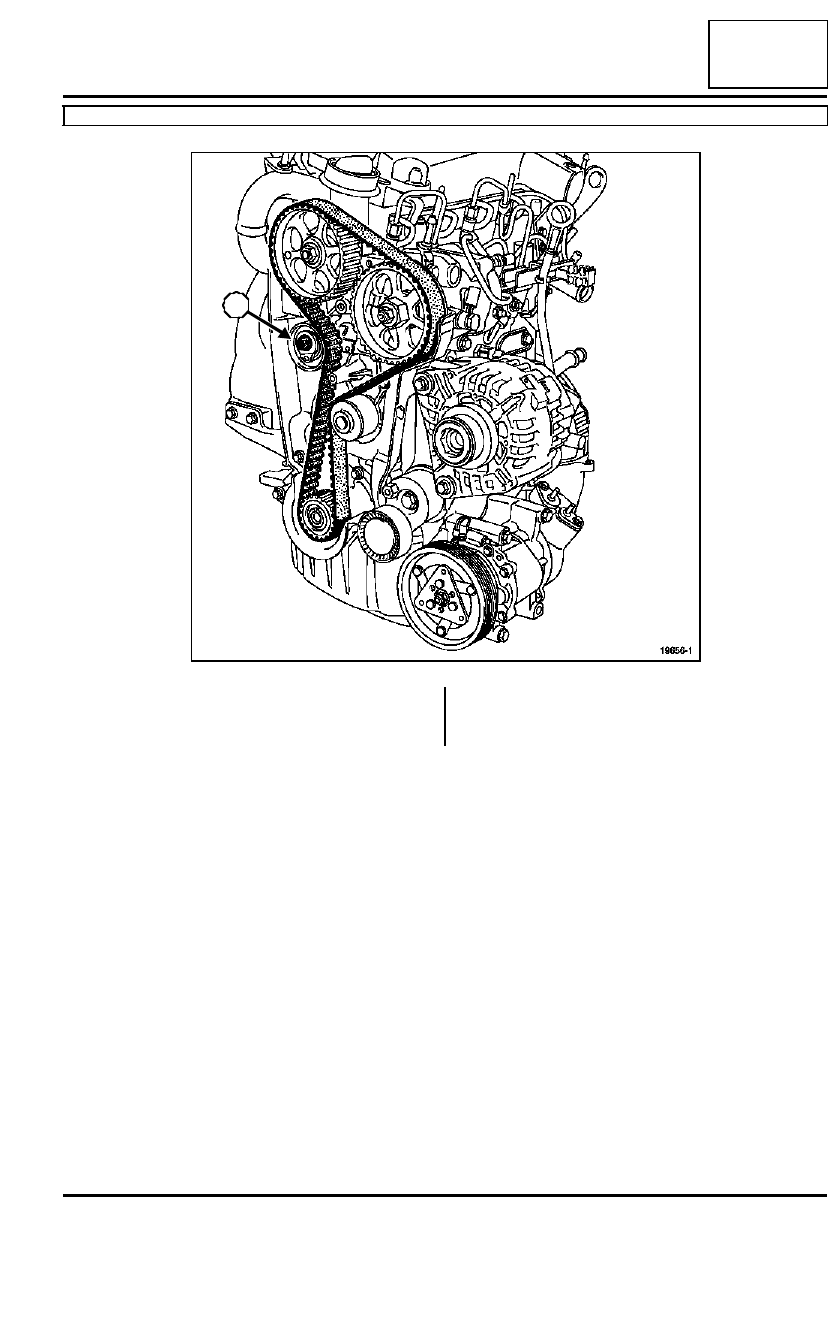

Destensar la correa de distribución aflojando el tor-
nillo (8) del rodillo tensor.

Extraer la correa de distribución.

19656-1

8
