11A

-

65

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

F9Q, y 790

11A

- el tornillo de la polea de accesorios del cigüeñal (2)

y (3)(4 daN.m + 100˚

±±±±

 10˚) mediante el útil (Mot.

591-02) o el útil (Mot. 591-04),

- el tornillo de la polea de accesorios del cigüeñal (4)

y (5)(2 daN.m + 115˚

±±±±

 15˚) mediante el útil (Mot.

591-02) o el útil (Mot. 591-04).

Colocar:

- el cárter de distribución,

- el tapón de la espiga de punto muerto superior.

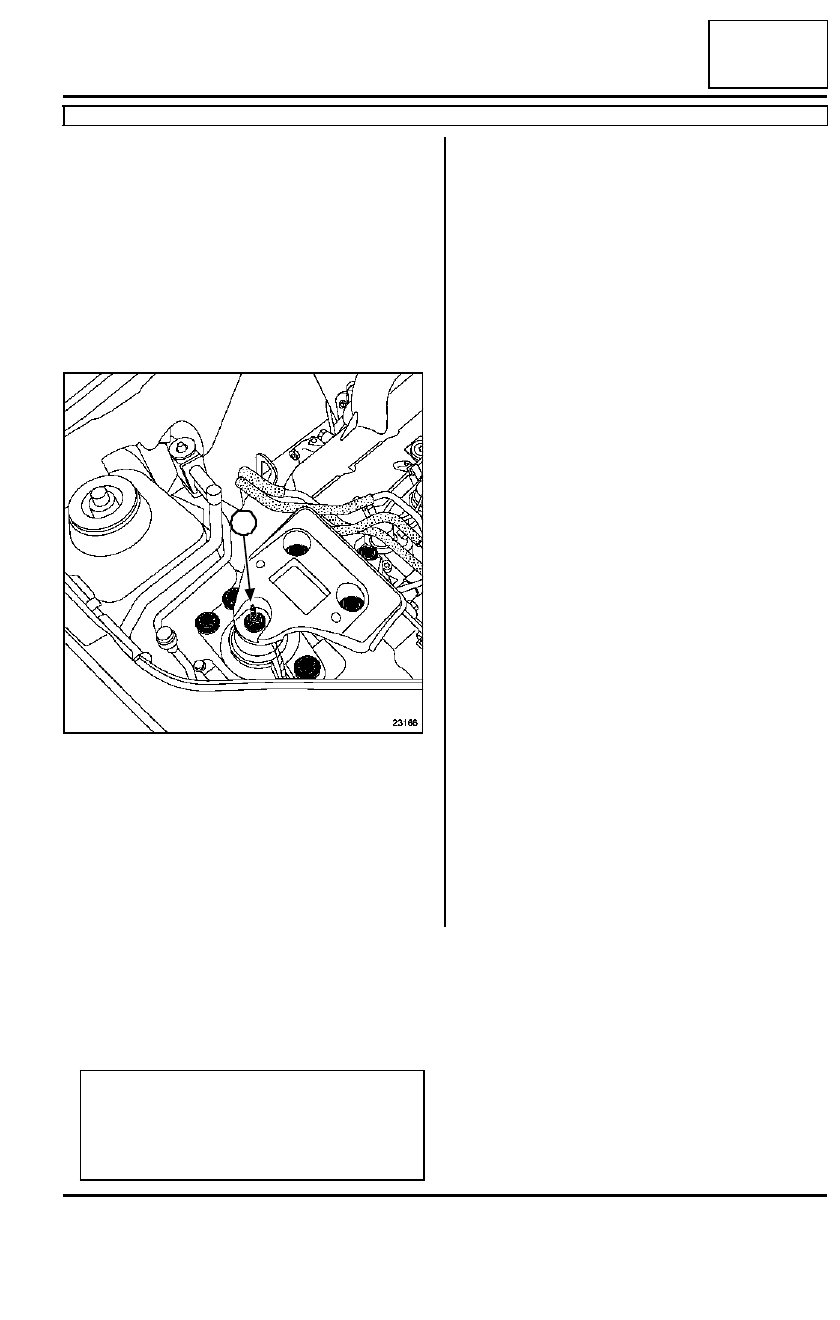

Colocar la suspensión pendular y apretar a los pa-
res:

- los  tornillos de fijación del conjunto suspen-

sión pendular (6,2 daN.m),

- la tuerca de la cofia de suspensión pendular (3,

7 daN.m)(21).

Apretar al par los tornillos de fijación de la bieleta
de recuperación de par (6,2 daN.m).

Colocar la correa de accesorios (consultar 11A,
Parte alta y delantera del motor, Correa de acce-
sorios: Extracción - Reposición, página 11A-7).

Proceder en el sentido inverso de la extracción.

23166

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería: Extracción - reposi-
ción).

21

11A

-

66

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer:

- la rueda delantera derecha,

- el guardabarros delantero derecho,

- el protector bajo el motor,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-7),

- la bieleta de recuperación de par motor.

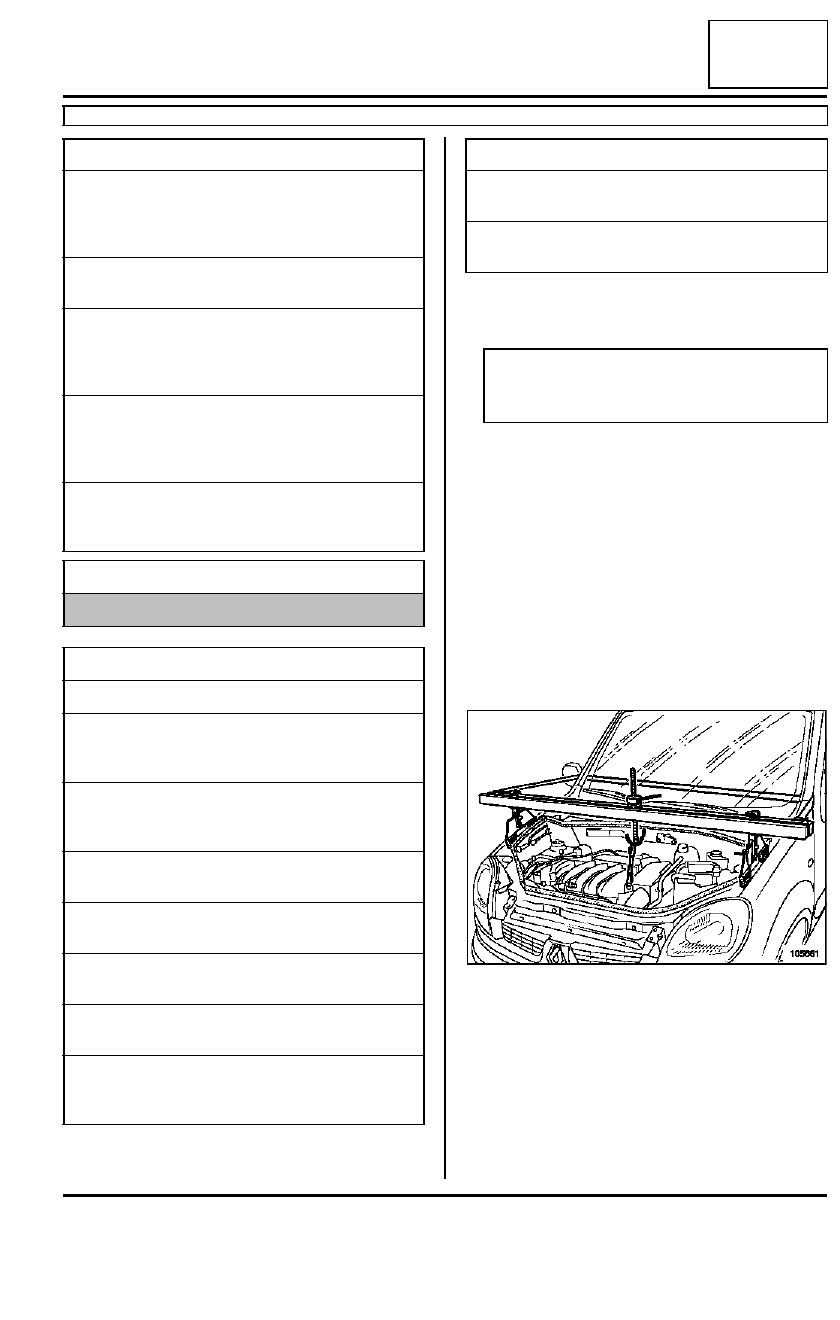

Colocar el útil de sujeción del motor (Mot. 1453) con
correa de seguridad y tomar el anillo de levanta-
miento, lado distribución, como punto de anclaje.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Mot. 1489

Espiga de calado del
punto muerto superior

Mot. 1430

Juego de 5 espigas de
calado de las poleas
del árbol de levas y
del cigüeñal

Mot. 591-02

Flexible  imantado con
índice para llave angu-
lar de apriete de
culata

Mot. 591-04

Llave  angular para el
apriete de la culata
(arrastre 1/2")

Material indispensable

correa de seguridad

Pares de apriete

m

tornillo del rodillo tensor

2,5 daN.m

tornillos de la polea del
cigüeñal de accesorios
(M12)

4 daN.m +

115˚

±±±±

 15˚

tornillos de polea del
cigüeñal de accesorios
(M14)

12 daN.m +

95˚

±±±±

 15˚

tapón de punto muerto
superior

2 daN.m

tornillos del soporte
pendular de la culata

2,1 daN.m

tornillos del conjunto
suspensión pendular

6,2 daN.m

tuerca de la cofia de
suspensión pendular

3,7 daN.m

tornillo de fijación de la
bieleta de recuperación
de par en el motor

11 daN.m

bulón de fijación de par
en la cuna

6,2 daN.m

tornillos de fijación de la
rueda

10,5 daN.m

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

105681

Pares de apriete

m

11A

-

67

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

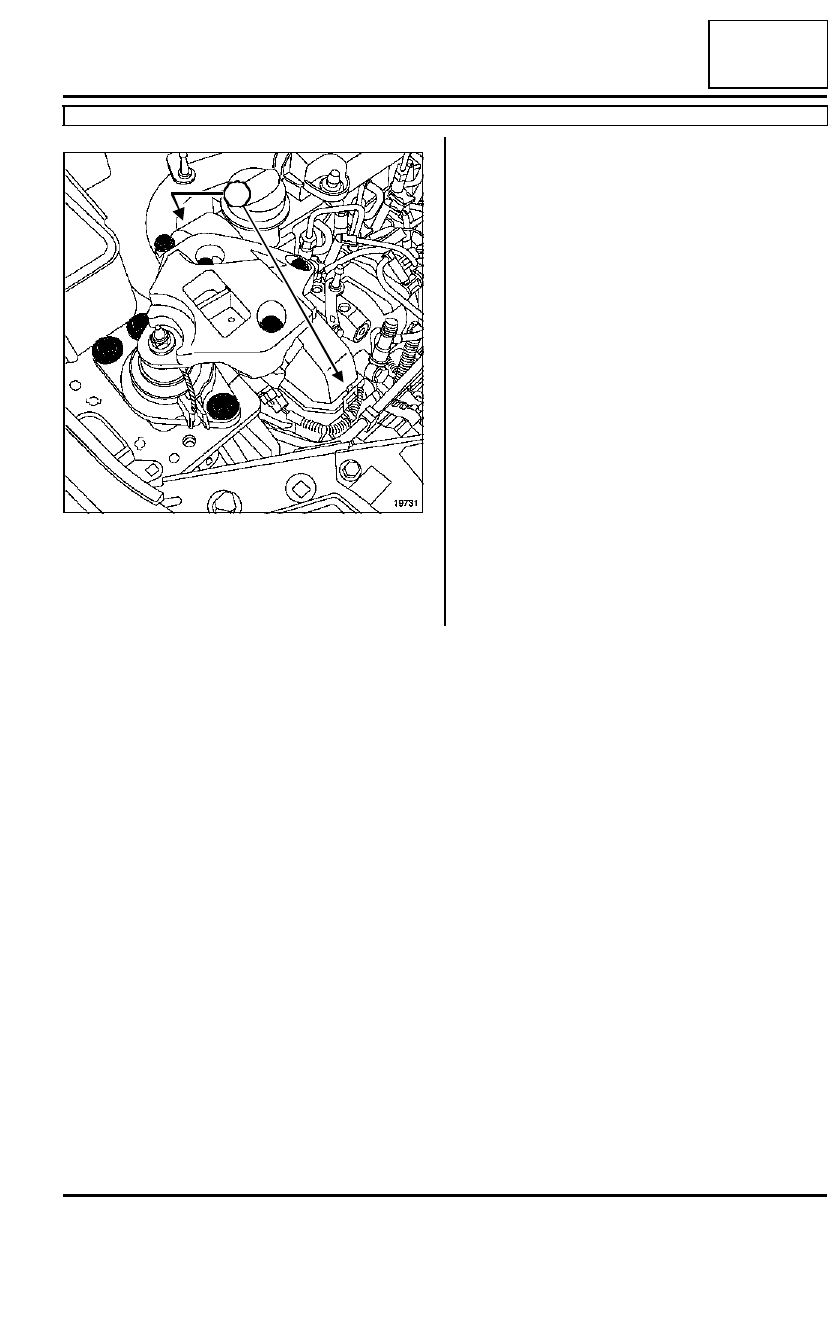

Extraer:

- el conjunto suspensión pendular,

- el cárter superior de distribución soltando las dos

lengüetas (1).

19731

1

1

11A

-

68

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K, y 702 o 704 o 710

11A

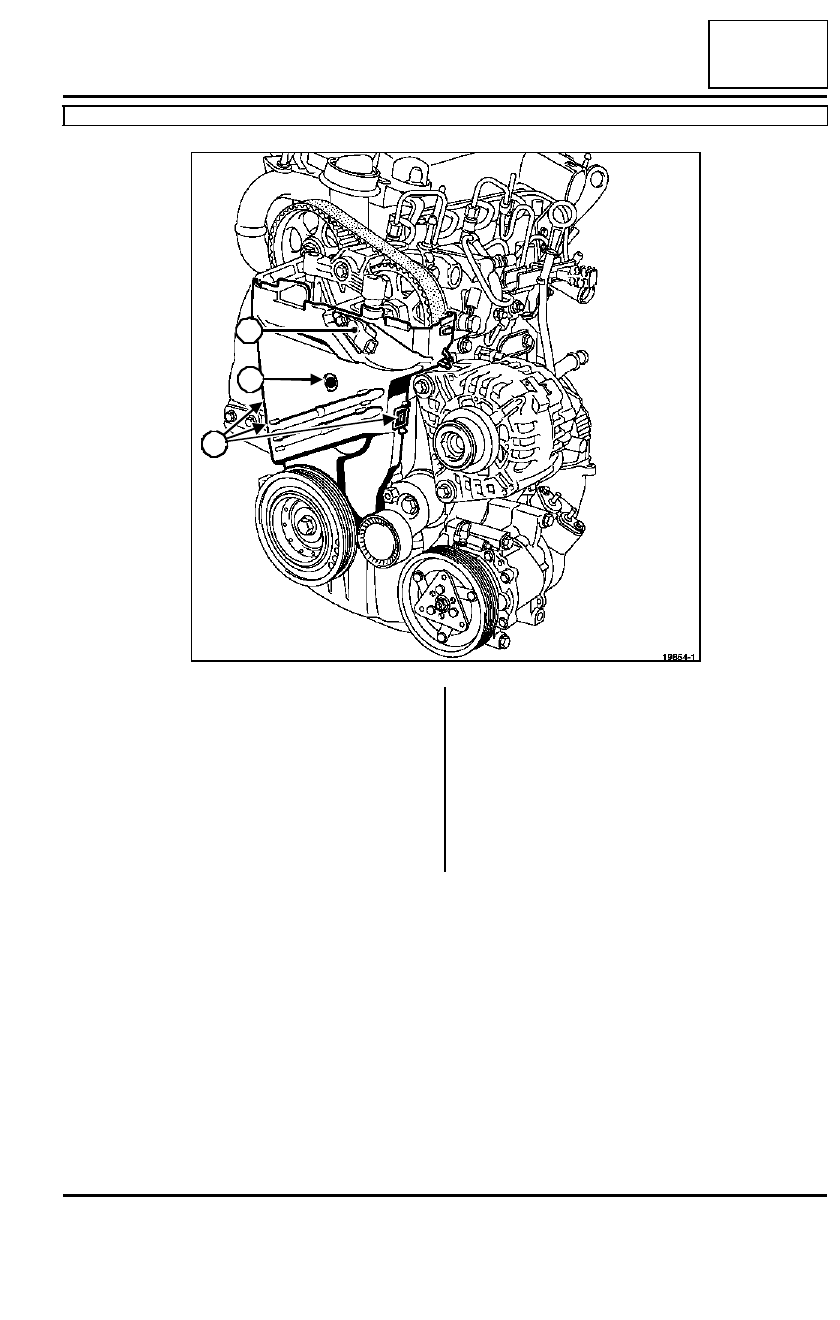

Extraer:

- el captador de posición de la polea de la bomba de

alta presión (2),

- los tubos de carburante del cárter de distribución,

- el tornillo (3),

- el cárter inferior soltando las tres lengüetas (4).

Levantar el motor para sacar el cárter de distribu-
ción.

19654-1

4

4

2

3
