Insufficient Heating

TROUBLE DIAGNOSIS PROCEDURE FOR INSUFFICIENT HEATING

=NMHA0140

Symptom:

I

Insufficient Heating.

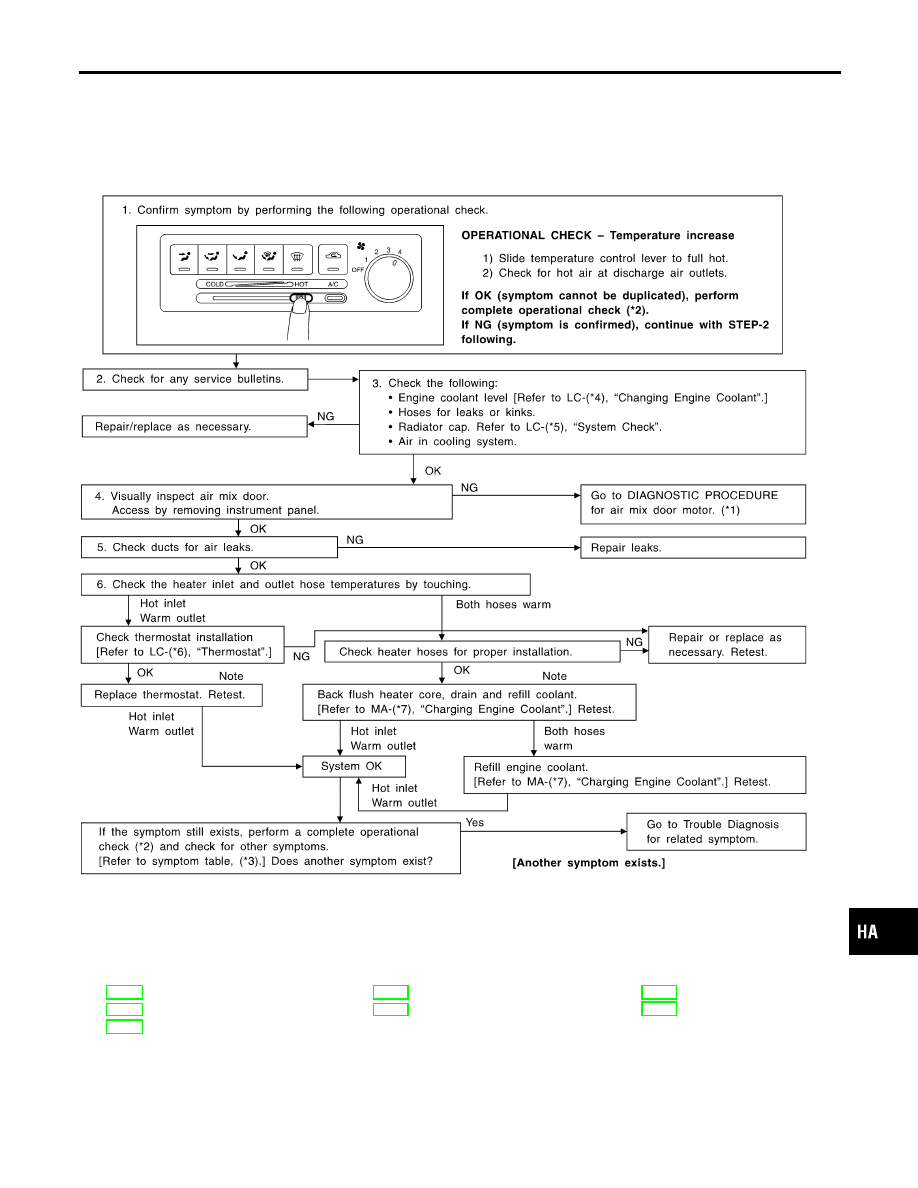

Inspection Flow

ZHA039H

*1: HA-52
*2: HA-28
*3: HA-27

*4: LC-15
*5: LC-11

*6: LC-13
*7: LC-16

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Heating

HA-51

Air Mix Door

TROUBLE DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR

=NMHA0256

SYMPTOM:

I

Air mix door motor does not operate normally.

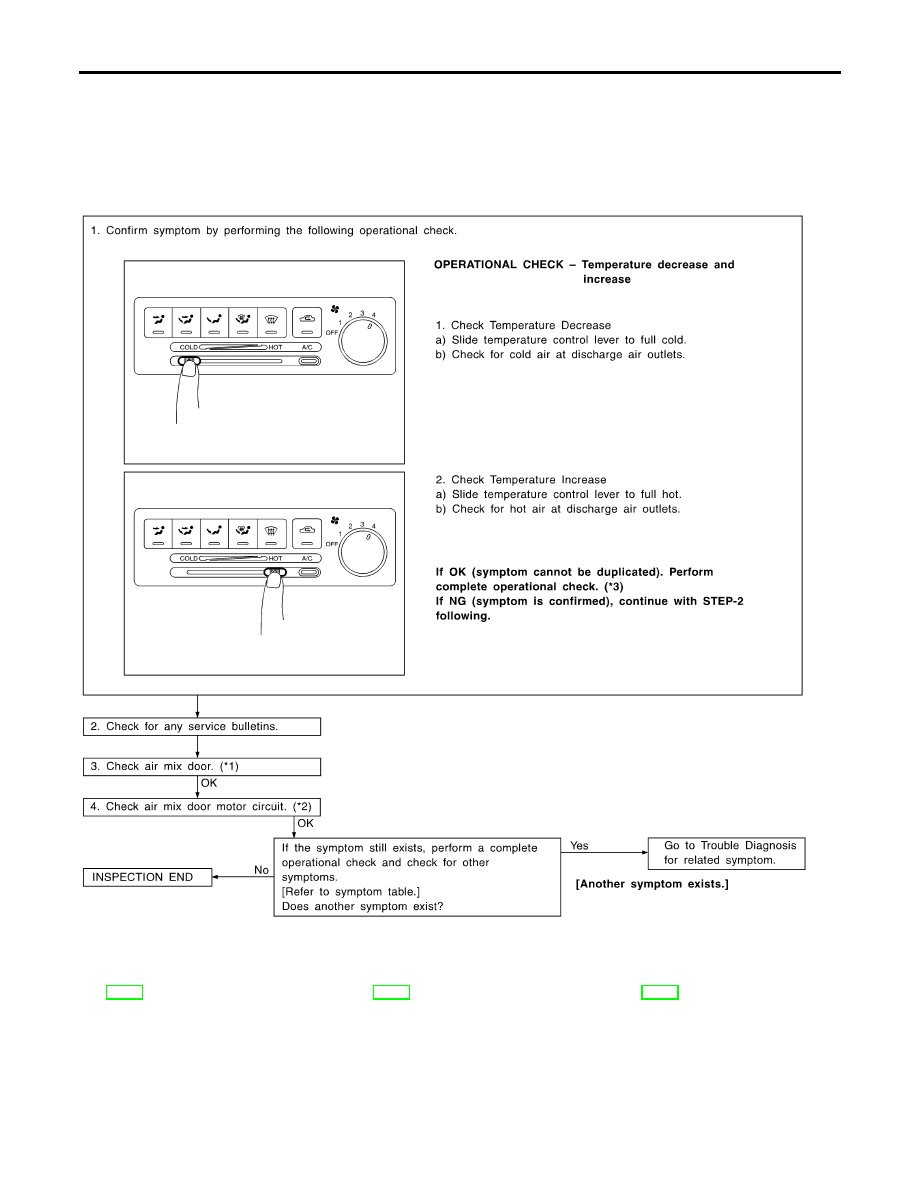

INSPECTION FLOW

ZHA040H

*1: HA-58

*2: HA-54

*3: HA-28

TROUBLE DIAGNOSES

Air Mix Door

HA-52

ZHA042H

CONTROL SYSTEM INPUT COMPONENT

NMHA0258

PBR

NMHA0258S01

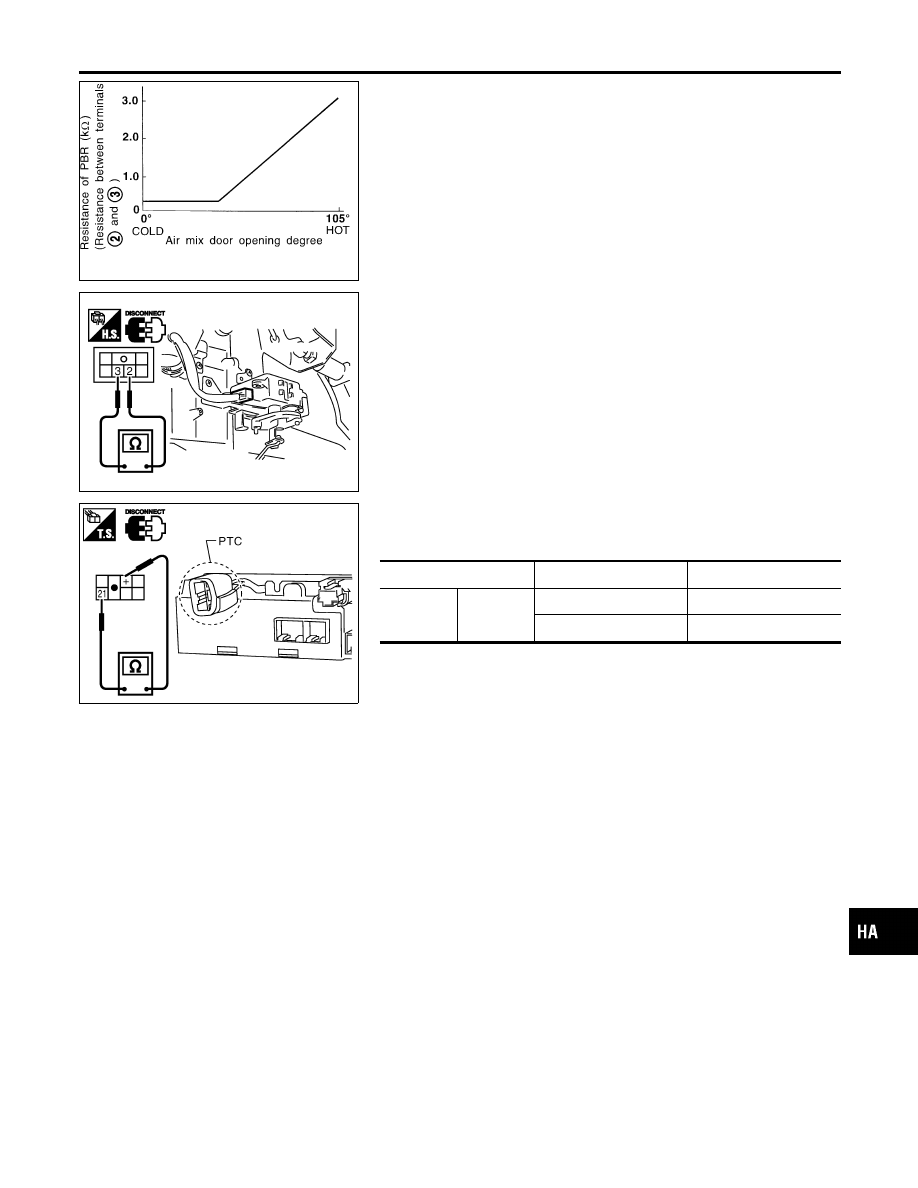

Measure resistance between connector M27 terminal No. 2 and 3
at vehicle harness side.

ZHA041H

ZHA020H

PTC

NMHA0258S02

Check resistance between connector M35 terminal No. 21 and +
at each lever position.

Terminal No.

Lever position

Resistance

+

21

Full cold

Approx. 0 k

Ω

Full hot

Approx. 1 k

Ω

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Air Mix Door (Cont’d)

HA-53

DIAGNOSTIC PROCEDURE

=NMHA0259

SYMPTOM:

I

Air mix door motor does not operate normally.

1

CHECK POWER SUPPLY FOR A/C CONTROL UNIT

Refer to “MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK”, HA-31.

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace.

2

CHECK PBR

Refer to HA-53.

OK or NG

OK

©

GO TO 3.

NG

©

Replace air mix door motor.

3

CHECK PTC

Refer to HA-53.

OK or NG

OK

©

GO TO 4.

NG

©

Replace PTC.

4

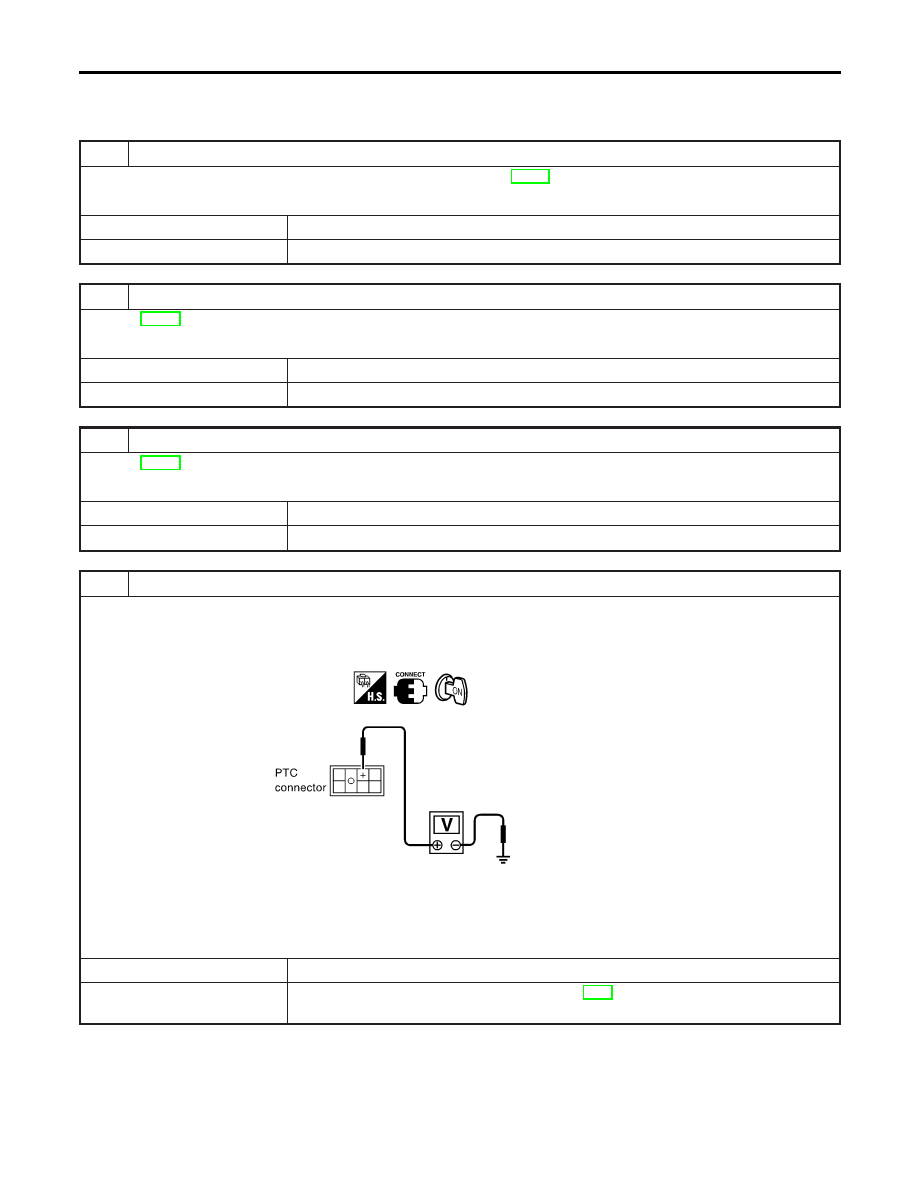

CHECK POWER SUPPLY FOR PTC.

Are there approx. 12 volts between PTC harness connector M35 terminal No. + (L/OR) and body ground?

ZHA089H

Yes or No

Yes

©

Disconnect PTC connector. GO TO 5.

No

©

Check 10A (No. 19) fuse at fuse block. Refer to EL-8, “Wiring Diagram — POWER
—”.
