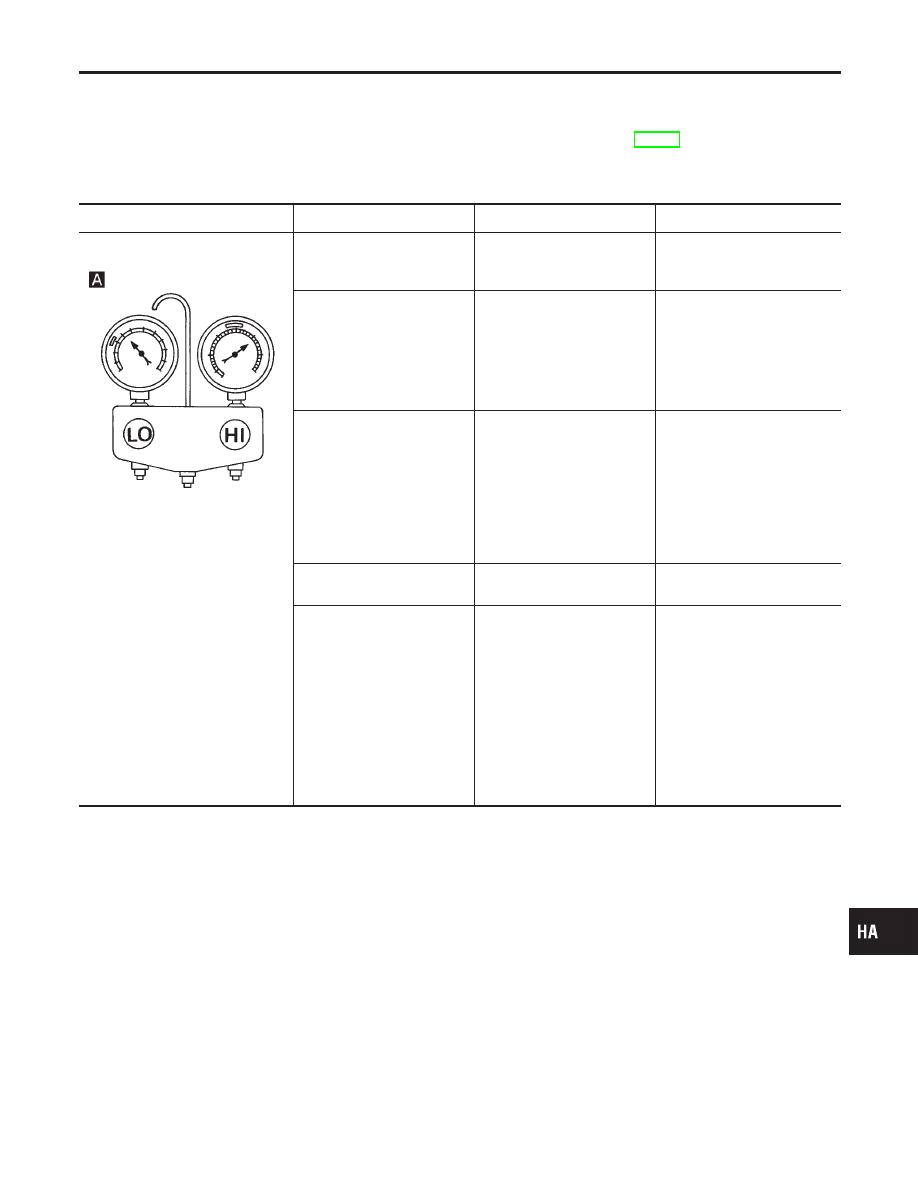

TROUBLE DIAGNOSES FOR ABNORMAL PRESSURE

=NMHA0084

Whenever the system’s high and/or low side pressure is abnormal, diagnose using a manifold gauge. The
marker above the gauge scale in the following tables indicates the standard (normal) pressure range. Since
the standard (normal) pressure, however, differs from vehicle to vehicle, refer to HA-46 (“Ambient air tempera-
ture-to-operating pressure table”).

Both High and Low-pressure Sides are Too High.

NMHA0084S01

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Both high and low-pressure sides
are too high.

AC359A

I

Pressure is reduced soon
after water is splashed on
condenser.

Excessive refrigerant charge
in refrigeration cycle

Reduce refrigerant until speci-
fied pressure is obtained.

Air suction by cooling fan is
insufficient.

Insufficient condenser cooling
performance

"

1. Condenser fins are

clogged.

2. Improper fan rotation of

cooling fan

I

Clean condenser.

I

Check and repair cooling
fan as necessary.

I

Low-pressure pipe is not
cold.

I

When compressor is
stopped, high-pressure
value quickly drops by
approximately 196 kPa (2
kg/cm

2

, 28 psi). It then

decreases gradually there-
after.

Poor heat exchange in con-
denser
(After compressor operation
stops, high pressure
decreases too slowly.)

"

Air in refrigeration cycle

Evacuate repeatedly and
recharge system.

Engine tends to overheat.

Engine cooling systems mal-
function.

Check and repair each
engine cooling system.

I

An area of the low-pres-
sure pipe is colder than
areas near the evaporator
outlet.

I

Plates are sometimes cov-
ered with frost.

I

Excessive liquid refrigerant
on low-pressure side

I

Excessive refrigerant dis-
charge flow

I

Expansion valve is open a
little compared with the
specification.

"

1. Improper thermal valve

installation

2. Improper expansion valve

adjustment

Replace expansion valve.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-47

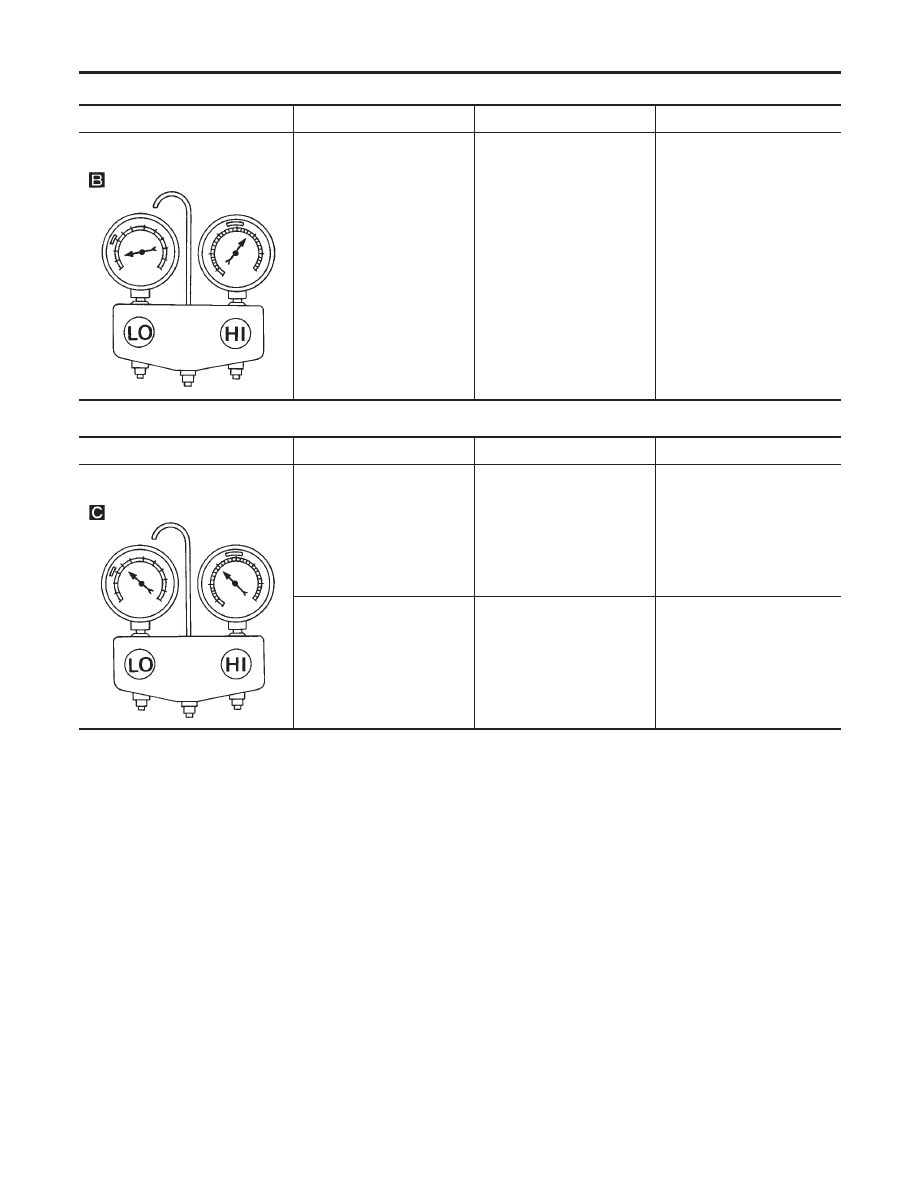

High-pressure Side is Too High and Low-pressure Side is Too Low.

NMHA0084S02

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

High-pressure side is too high and
low-pressure side is too low.

AC360A

Upper side of condenser and
high-pressure side are hot,
although liquid tank is not so
hot.

High-pressure tube or parts
located between compressor
and condenser are clogged or
crushed.

I

Check and repair or
replace malfunctioning
parts.

I

Check lubricant for con-
tamination.

High-pressure Side is Too Low and Low-pressure Side is Too High.

NMHA0084S03

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

High-pressure side is too low and
low-pressure side is too high.

AC356A

High and low-pressure sides
become equal soon after
compressor operation stops.

Compressor pressure opera-
tion is improper.

"

Damaged inside compressor
packings

Replace compressor.

No temperature difference
between high and low-pres-
sure sides

Compressor pressure opera-
tion is improper.

"

Damaged inside compressor
packings.

Replace compressor.

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-48

Both High- and Low-pressure Sides are Too Low.

NMHA0084S04

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Both high- and low-pressure sides
are too low.

AC353A

I

There is a big temperature
difference between receiver
drier outlet and inlet. Outlet
temperature is extremely
low.

I

Liquid tank inlet and
expansion valve are
frosted.

Liquid tank is partly clogged.

I

Replace liquid tank.

I

Check lubricant for con-
tamination.

I

Temperature of expansion
valve inlet is extremely low
compared with areas near
liquid tank.

I

Expansion valve inlet may
be frosted.

I

Temperature difference
occurs somewhere in high-
pressure side

High-pressure pipe located
between receiver drier and
expansion valve is clogged.

I

Check and repair malfunc-
tioning parts.

I

Check lubricant for con-
tamination.

I

Expansion valve and liquid
tank are warm or only cool
when touched.

Low refrigerant charge

"

Leaking fittings or compo-
nents

Check refrigerant for leaks.
Refer to “Checking Refriger-
ant Leaks”, HA-91.

There is a big temperature
difference between expansion
valve inlet and outlet while
the valve itself is frosted.

Expansion valve closes a little
compared with the specifica-
tion.

"

1. Improper expansion valve

adjustment

2. Malfunctioning thermal

valve

3. Outlet and inlet may be

clogged.

I

Remove foreign particles
by using compressed air.

I

Check lubricant for con-
tamination.

An area of the low-pressure
pipe is colder than areas near
the evaporator outlet.

Low-pressure pipe is clogged
or crushed.

I

Check and repair malfunc-
tioning parts.

I

Check lubricant for con-
tamination.

Air flow volume is not enough
or is too low.

Evaporator is frozen.

I

Replace compressor.

I

Check thermo control amp.
operation.

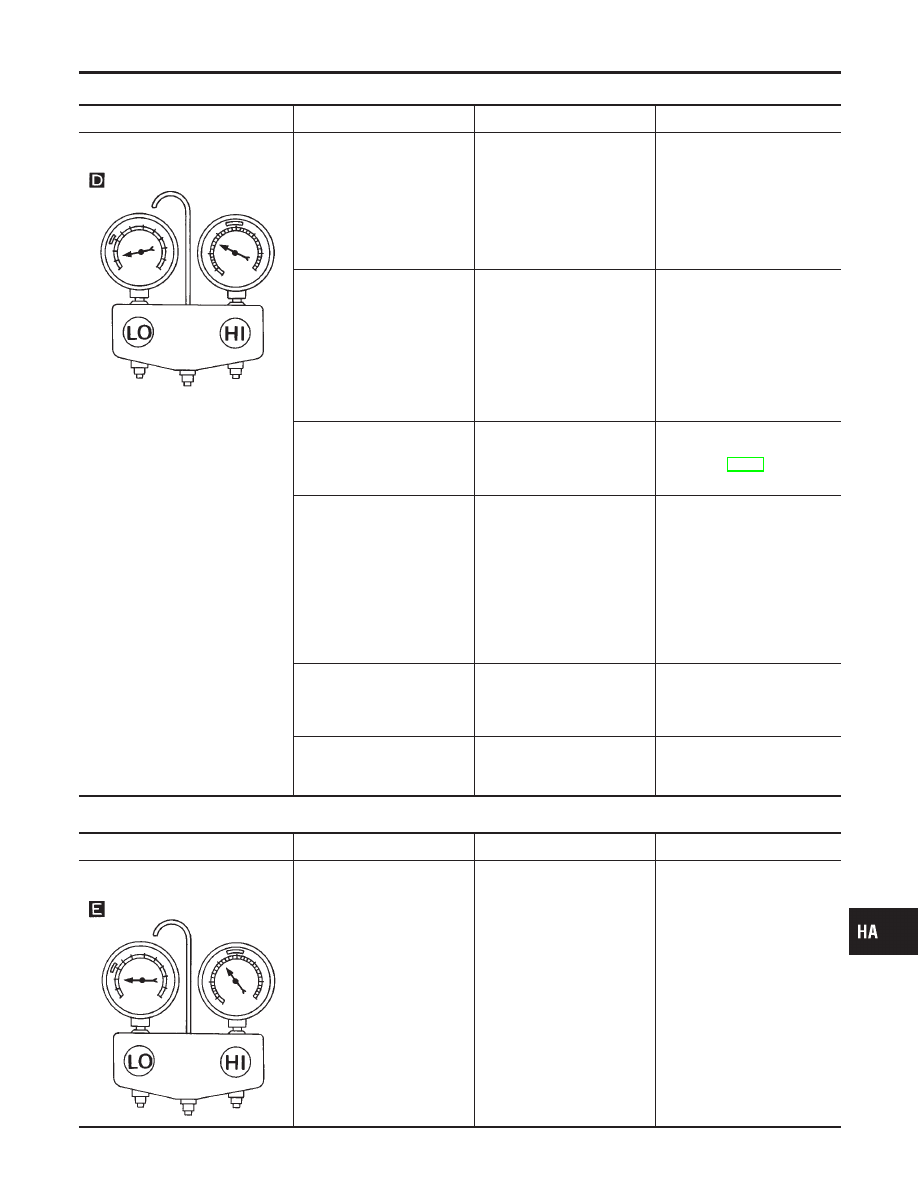

Low-pressure Side Sometimes Becomes Negative.

NMHA0084S05

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Low-pressure side sometimes
becomes negative.

AC354A

I

Air conditioning system
does not function and does
not cyclically cool the com-
partment air.

I

The system constantly
functions for a certain
period of time after com-
pressor is stopped and
restarted.

Refrigerant does not dis-
charge cyclically.

"

Moisture is frozen at expan-
sion valve outlet and inlet.

"

Water is mixed with refriger-
ant.

I

Remove water from refrig-
erant or replace refrigerant.

I

Replace liquid tank.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-49

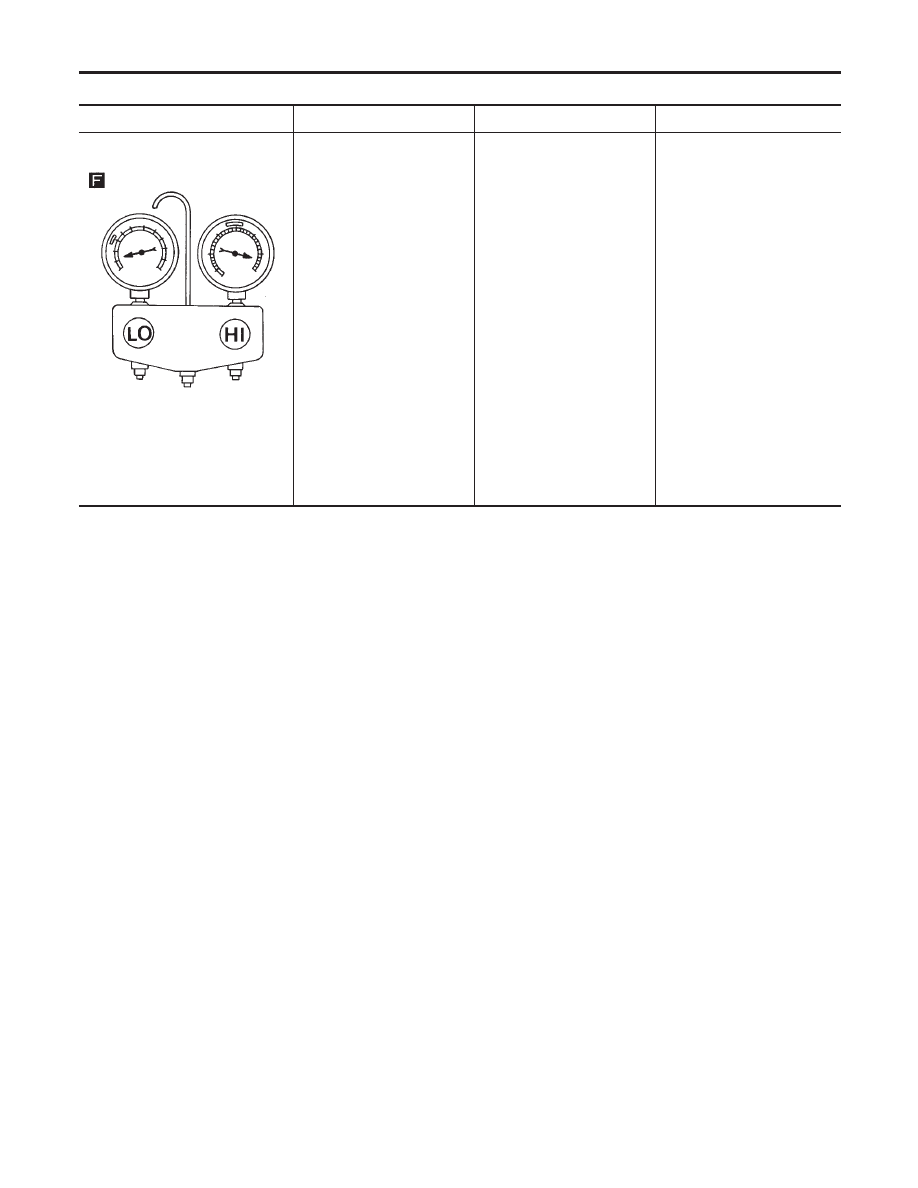

Low-pressure Side Becomes Negative.

NMHA0084S06

Gauge indication

Refrigerant cycle

Probable cause

Corrective action

Low-pressure side becomes nega-
tive.

AC362A

Liquid tank or front/rear side
of expansion valve’s pipe is
frosted or dewed.

High-pressure side is closed
and refrigerant does not flow.

"

Expansion valve or liquid tank
is frosted.

Leave the system at rest until
no frost is present. Start it
again to check whether or not
the problem is caused by
water or foreign particles.

I

If water is the cause, ini-
tially cooling is okay. Then
the water freezes causing
a blockage. Remove water
from refrigerant or replace
refrigerant.

I

If due to foreign particles,
remove expansion valve
and remove particles with
dry and compressed air
(not shop air).

I

If either of the above meth-
ods cannot correct the
problem, replace expansion
valve.

I

Replace liquid tank.

I

Check lubricant for con-
tamination.
