Insufficient Cooling

TROUBLE DIAGNOSIS PROCEDURE FOR INSUFFICIENT COOLING

=NMHA0150

Symptom:

I

Insufficient Cooling.

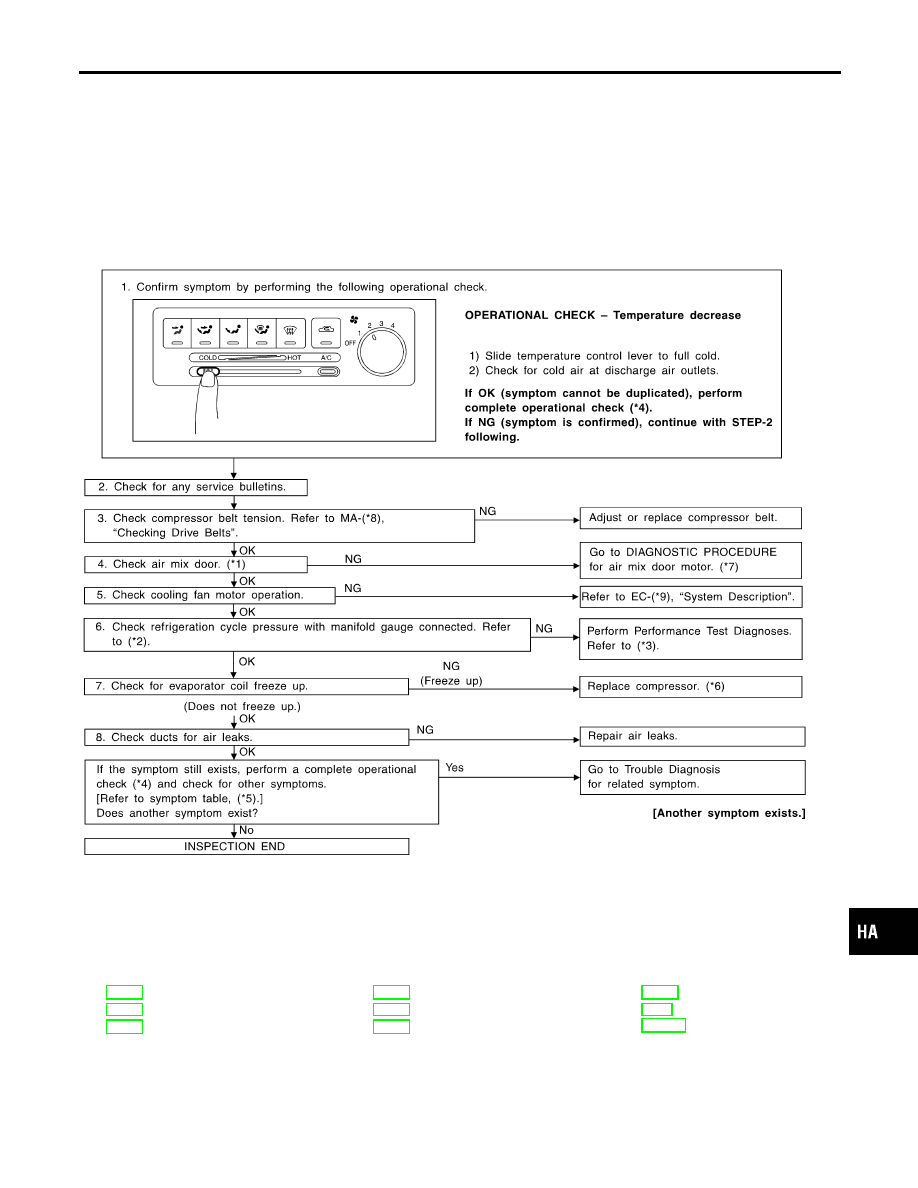

Inspection Flow

ZHA018H

*1: HA-52
*2: HA-46
*3: HA-44

*4: HA-28
*5: HA-27
*6: HA-81

*7: HA-52
*8: MA-6
*9: EC-120

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling

HA-43

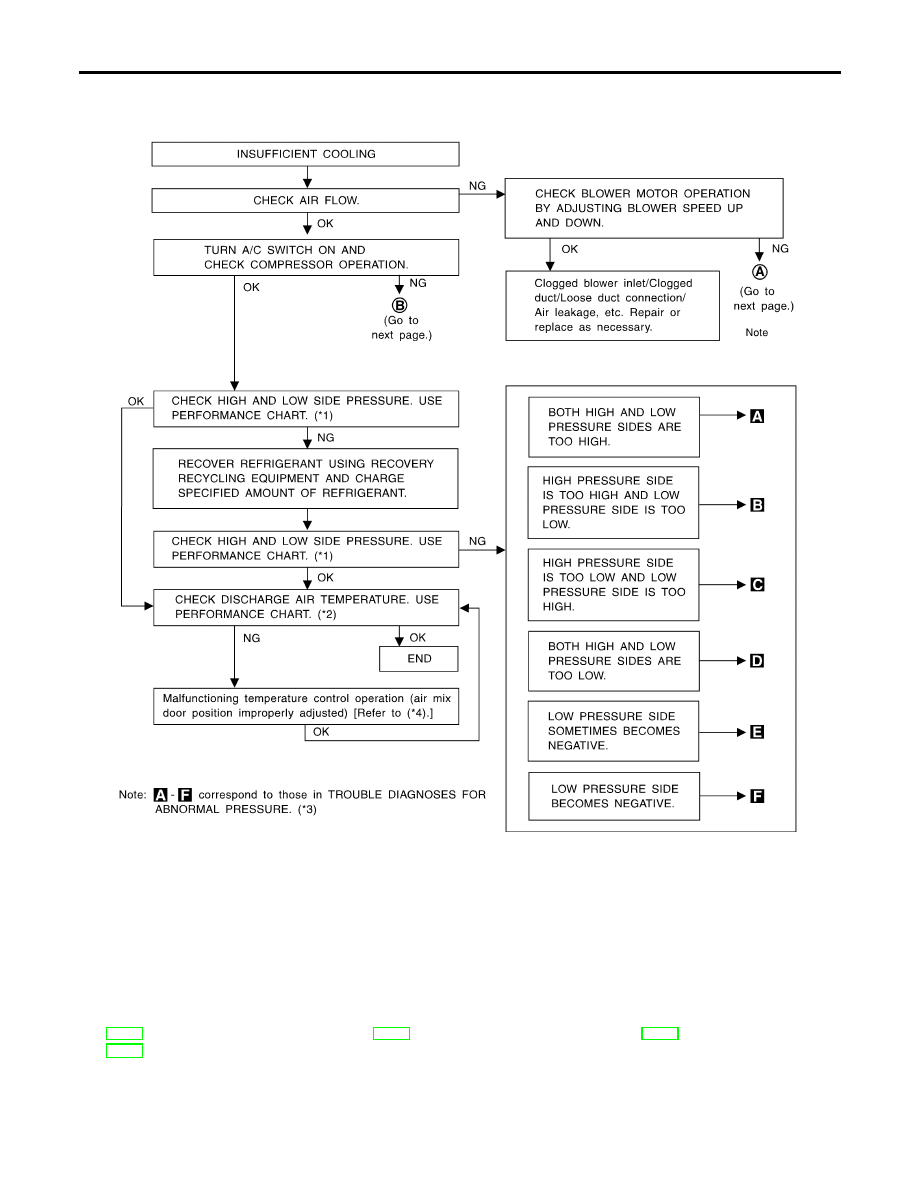

PERFORMANCE TEST DIAGNOSES

NMHA0082

SHA419F

*1: HA-46
*2: HA-46

*3: HA-47

*4: HA-52

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-44

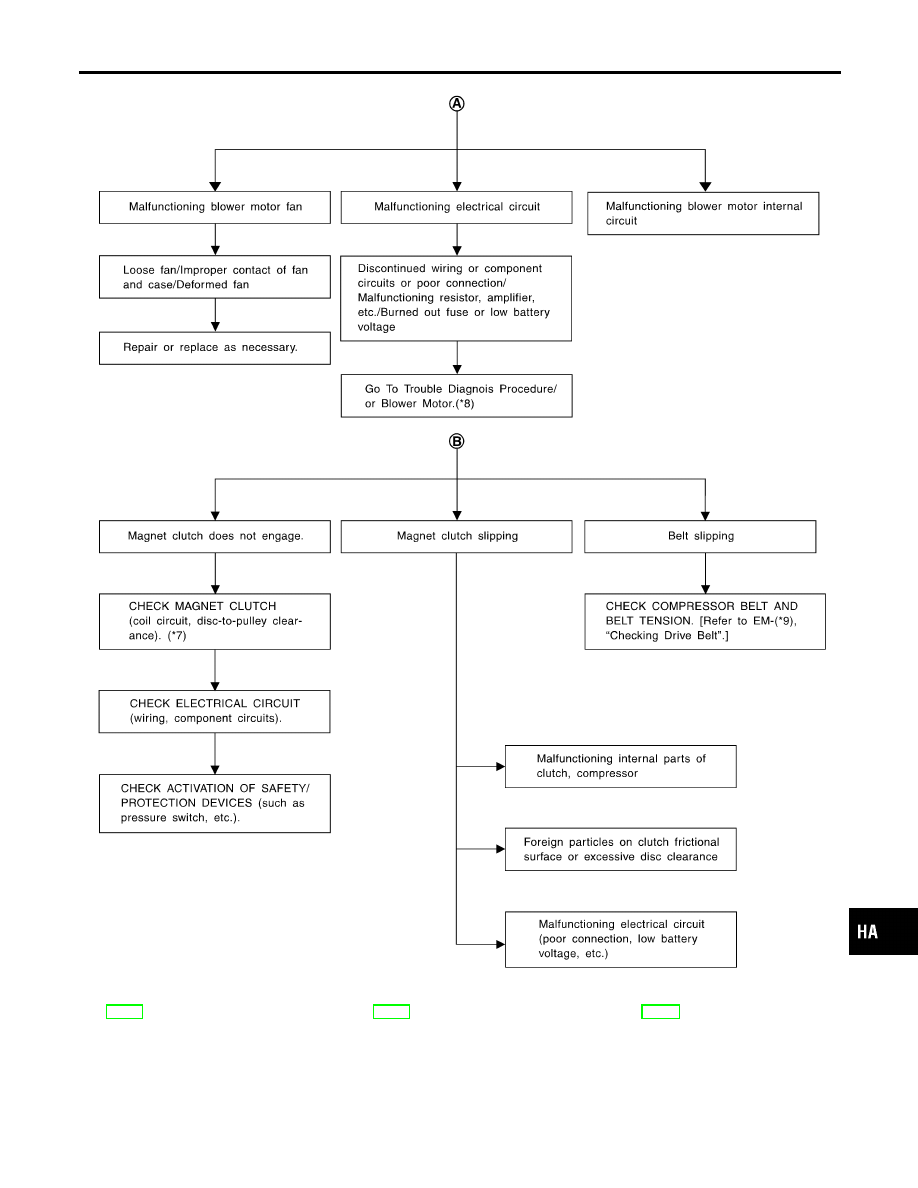

SHA334FB

*7: HA-84

*8: HA-36

*9: EM-16

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Insufficient Cooling (Cont’d)

HA-45

PERFORMANCE TEST

=NMHA0083

Test Condition

NMHA0083S01

Testing must be performed as follows:

Vehicle location

Indoors or in the shade (in a well-ventilated place)

Doors

Closed

Door windows

Open

Hood

Open

TEMP.

Max. COLD

Discharge Air

Face Vent

REC switch

(Recirculation) set

FAN speed

High speed

Engine speed

Idle speed

Operate the air conditioning system for 10 minutes before taking measurements.

Test Reading

NMHA0083S02

Recirculating-to-discharge Air Temperature Table

NMHA0083S0201

Inside air (Recirculating air) at blower assembly inlet

Discharge air temperature at center ventilator °C (°F)

Relative humidity %

Air temperature °C (°F)

50 - 60

15 (59)

4.4 - 5.8 (40 - 42)

20 (68)

8.0 - 10.0 (46 - 50)

25 (77)

12.0 - 14.5 (54 - 58)

30 (86)

16.0 - 19.0 (61 - 66)

60 - 70

15 (59)

5.8 - 7.8 (42 - 46)

20 (68)

10.0 - 12.0 (50 - 54)

25 (77)

14.5 - 17.0 (58 - 63)

30 (86)

19.0 - 22.4 (66 - 72)

Ambient Air Temperature-to-operating Pressure Table

NMHA0083S0202

Ambient air

High-pressure (Discharge side)

kPa (kg/cm

2

, psi)

Low-pressure (Suction side)

kPa (kg/cm

2

, psi)

Relative humidity %

Air temperature

°C (°F)

50 - 70

25 (77)

1,059 - 1,285

(10.8 - 13.1, 154 - 186)

186 - 235

(1.9 - 2.4, 27 - 34)

30 (86)

1,206 - 1,471

(12.3 - 15.0, 175 - 213)

216 - 275

(2.2 - 2.8, 31 - 40)

35 (95)

1,363 - 1,667

(13.9 - 17.0, 198 - 242)

235 - 304

(2.4 - 3.1, 34 - 44)

40 (104)

1,520 - 1,854

(15.5 - 18.9, 220 - 269)

294 - 363

(3.0 - 3.7, 43 - 53)
