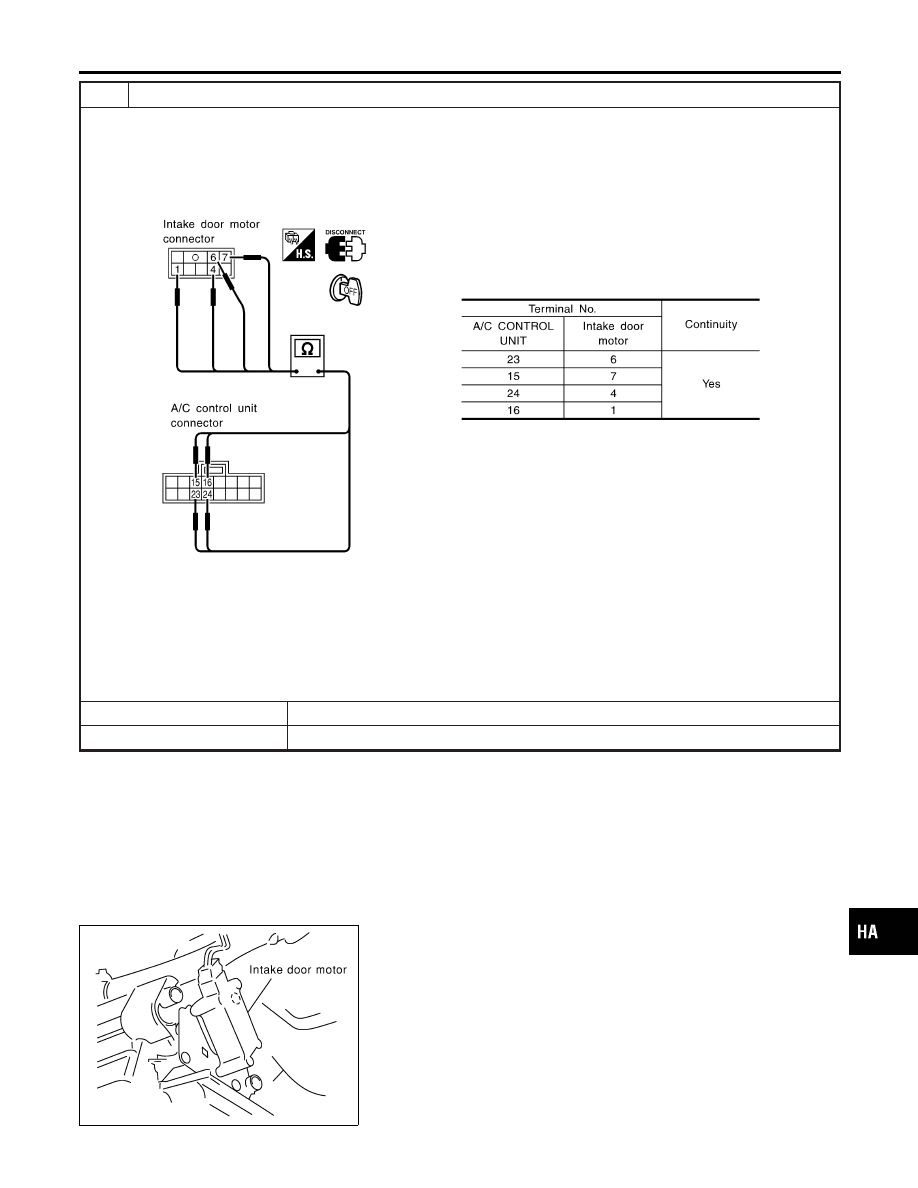

CHECK CIRCUIT CONTINUITY BETWEEN A/C CONTROL UNIT AND INTAKE DOOR MOTOR

Check circuit continuity between each A/C control unit connector M32 terminal No. 15 (G/B), 16 (G), 23 (G/W) , 24 (W/B)
and intake door motor connector M48 terminal No. 1 (G), 4 (W/B), 6 (G/W), 7 (G/B).

ZHA027H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

Replace intake door motor.

NG

©

Repair harness or connector.

ZHA023H

CONTROL LINKAGE ADJUSTMENT

NMHA0093

Intake Door Motor

NMHA0093S04

1.

Install intake door motor on blower and intake unit.
Ensure that the intake door motor lever is fitted into the slit
portion of intake door link.

2.

Connect the intake door motor harness connector.

3.

Turn ignition switch to ON.

4.

Check that intake door operates properly when RECIRCULA-
TION switch is turned ON and OFF.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Intake Door (Cont’d)

HA-35

Blower Motor

TROUBLE DIAGNOSIS PROCEDURE FOR BLOWER MOTOR

=NMHA0138

Symptom:

I

Blower motor does not rotate at all.

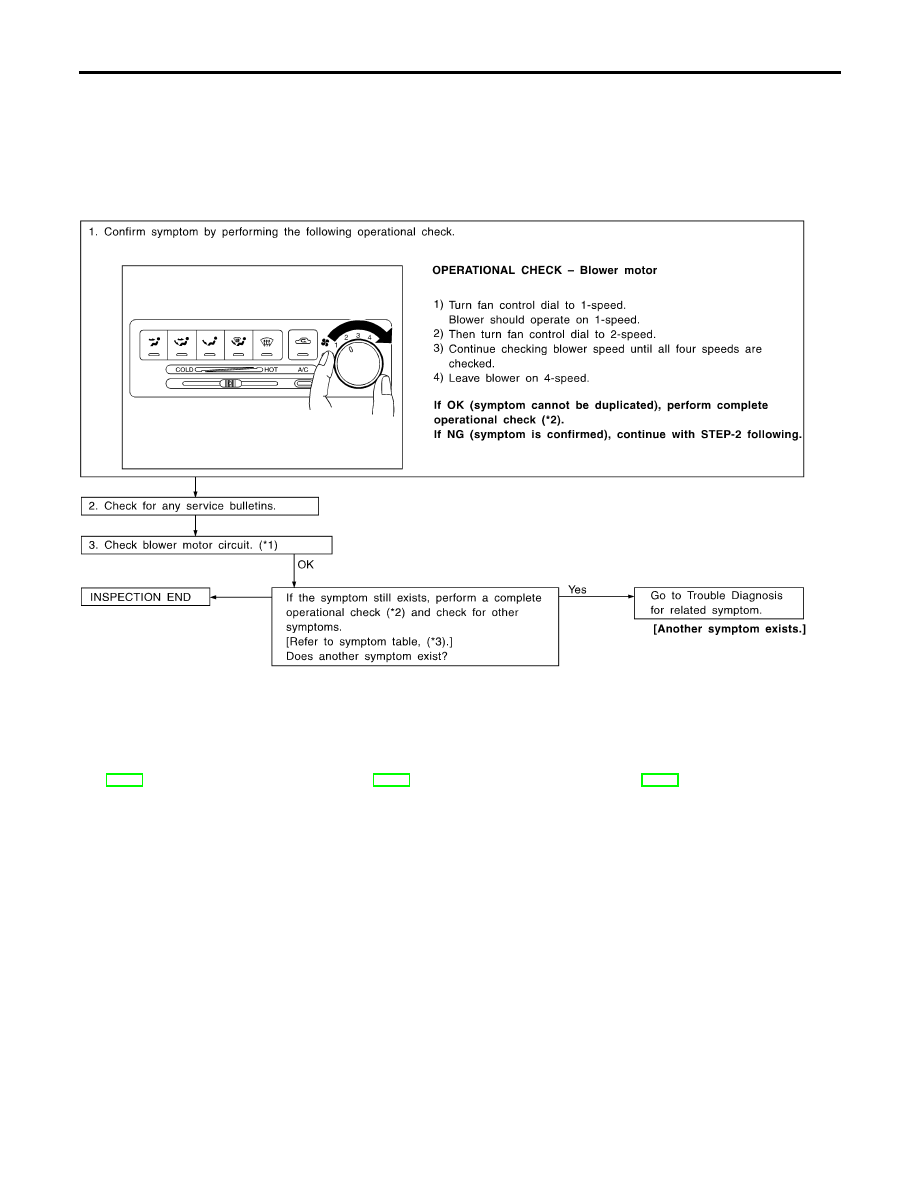

Inspection Flow

ZHA029H

*1: HA-38

*2: HA-28

*3: HA-27

TROUBLE DIAGNOSES

Blower Motor

HA-36

ZHA030H

ELECTRICAL COMPONENTS INSPECTION

=NMHA0139

Fan Switch

NMHA0139S01

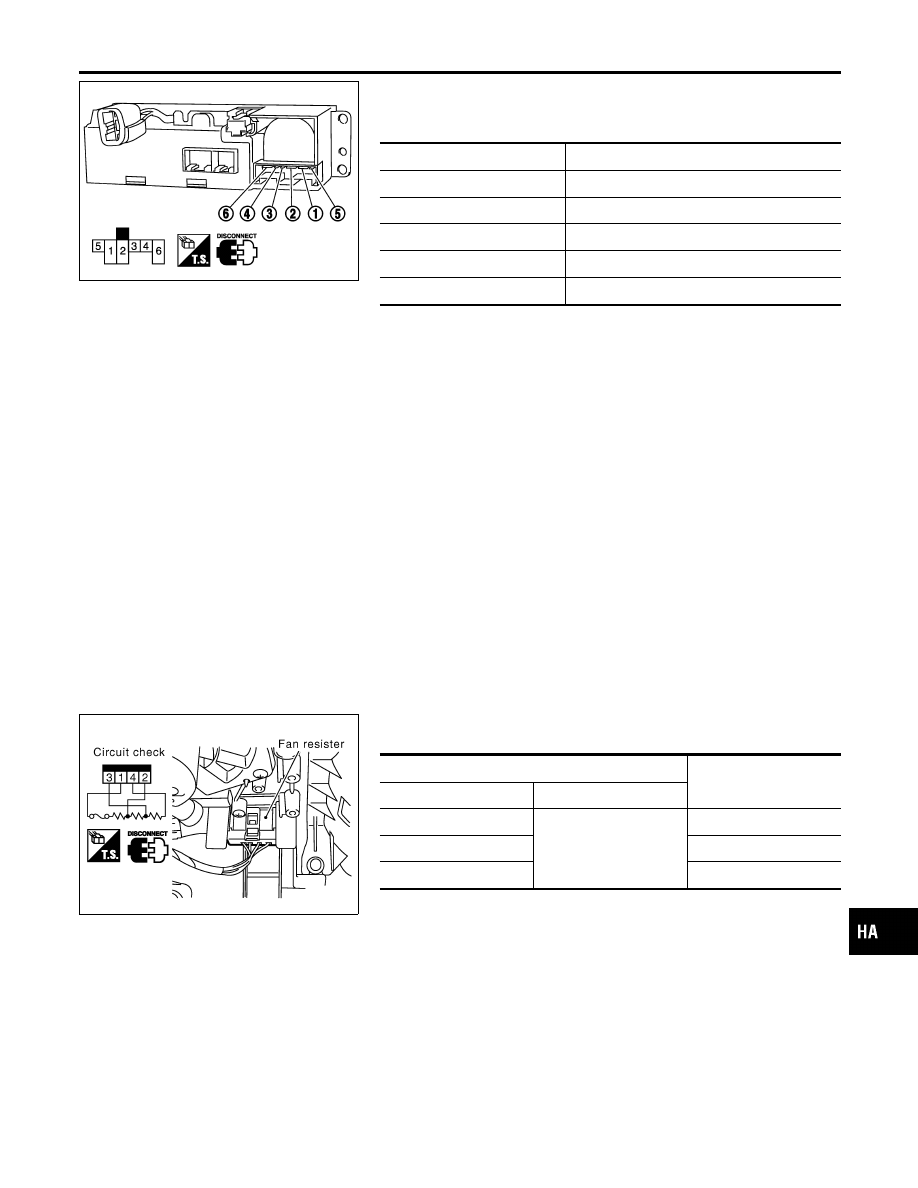

Check continuity between terminals at each switch position.

SWITCH POSITION

Continuity between terminals

OFF

1

4 — 5 — 6

2

3 — 5 — 6

3

2 — 5 — 6

4

1 — 5 — 6

Blower Motor

NMHA0139S02

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

ZHA031H

Fan Resistor

NMHA0139S03

Check resistance between terminals.

Terminal No.

Resistance

(+)

(−)

2

1

Approx. 0.27 - 0.33

Ω

3

Approx. 0.855 - 1.045

Ω

4

Approx. 2.25 - 2.75

Ω

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-37

DIAGNOSTIC PROCEDURE

=NMHA0089

SYMPTOM:

I

Blower motor does not rotate.

Test group No.

INCIDENT

1

Fan fails to rotate.

2

Fan does not rotate at 1-speed.

3

Fan does not rotate at 2-speed.

4

Fan does not rotate at 3-speed.

5

Fan does not rotate at 4-speed.

1

DIAGNOSTIC PROCEDURE

Check if blower motor rotates properly at each fan speed.
Conduct checks as per table above.

1

©

GO TO 2.

2, 3, 4

©

GO TO 8.

5

©

GO TO 9.

TROUBLE DIAGNOSES

Blower Motor (Cont’d)
