MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NMHA0254

Power Supply Circuit Check

NMHA0254S01

Check power supply circuit for air conditioner system.
Refer to EL-8, “Wiring Diagram — POWER —”.

DIAGNOSTIC PROCEDURE

NMHA0255

SYMPTOM:

I

A/C system does not come on.

1

CHECK POWER SUPPLY CIRCUIT FOR A/C CONTROL UNIT

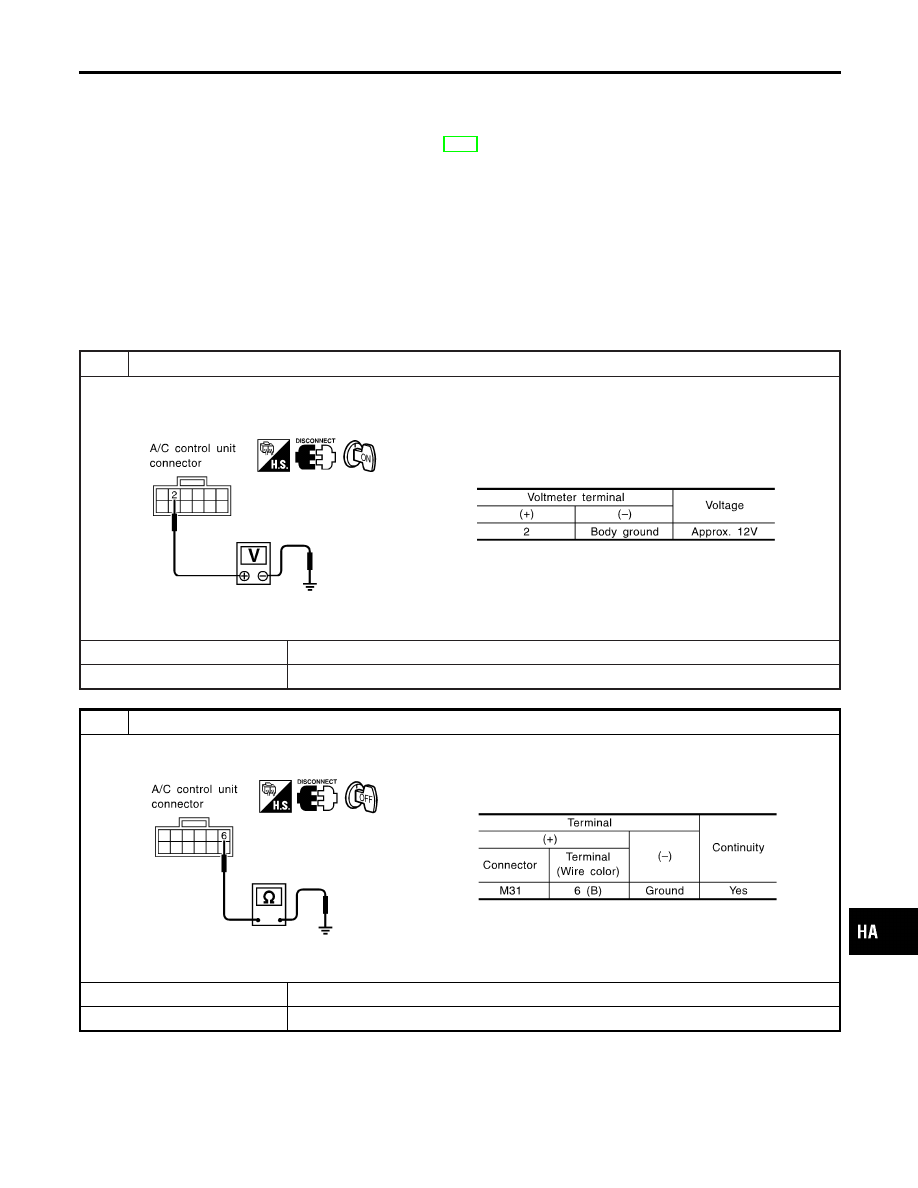

1. Disconnect A/C control unit harness connector.
2. Are there approx. 12 volts between each A/C control unit connector M31 terminal No. 2 (L/OR) and body ground?

ZHA017H

OK or NG

OK

©

GO TO 2.

NG

©

Check 10A fuse (No. 15) at fuse block.

2

CHECK BODY GROUND CIRCUIT FOR A/C CONTROL UNIT

Check for continuity between A/C control unit harness connector M31 terminal No. 6 and body ground.

ZHA019H

OK or NG

OK

©

INSPECTION END

NG

©

If NG, repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-31

Intake Door

TROUBLE DIAGNOSIS PROCEDURE FOR INTAKE DOOR

=NMHA0135

Symptom:

I

Intake door does not change in VENT, B/L or FOOT mode.

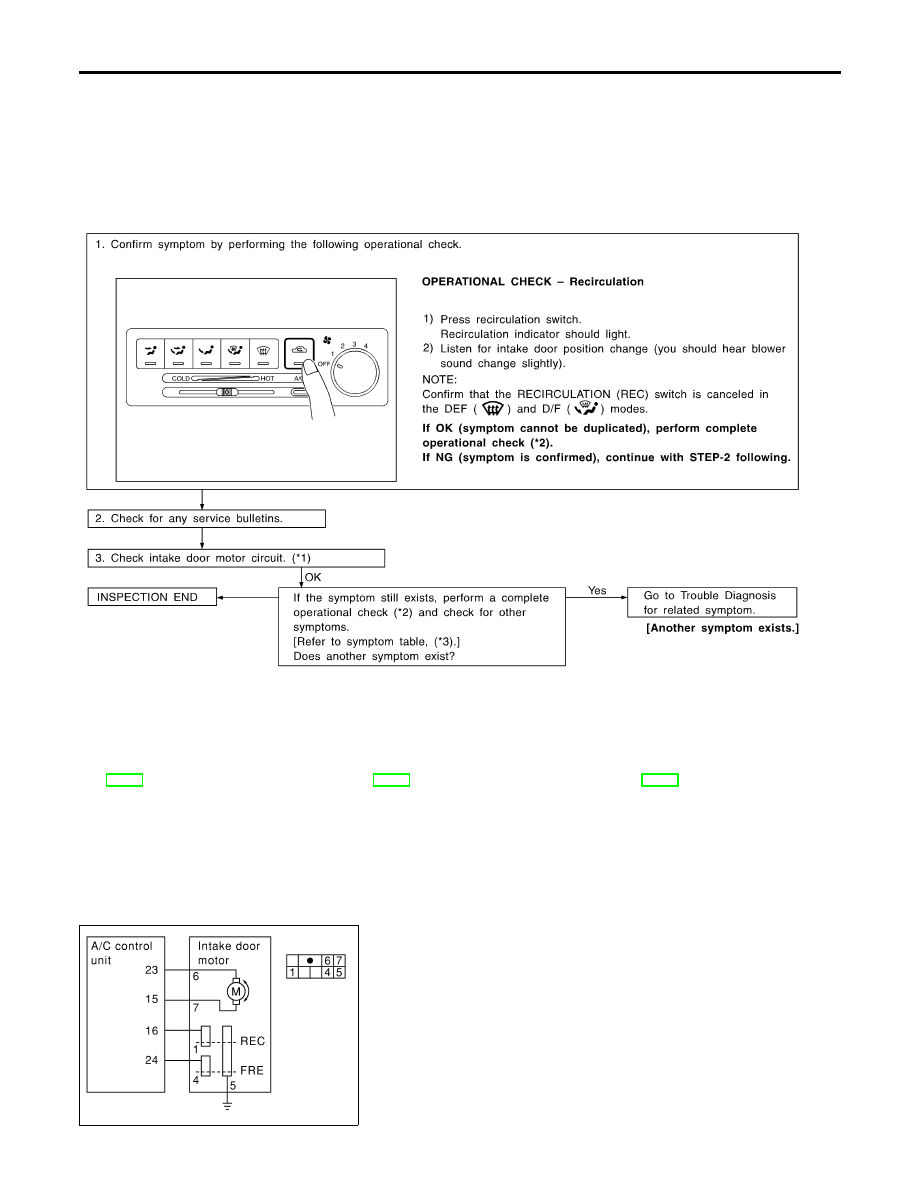

Inspection Flow
