5

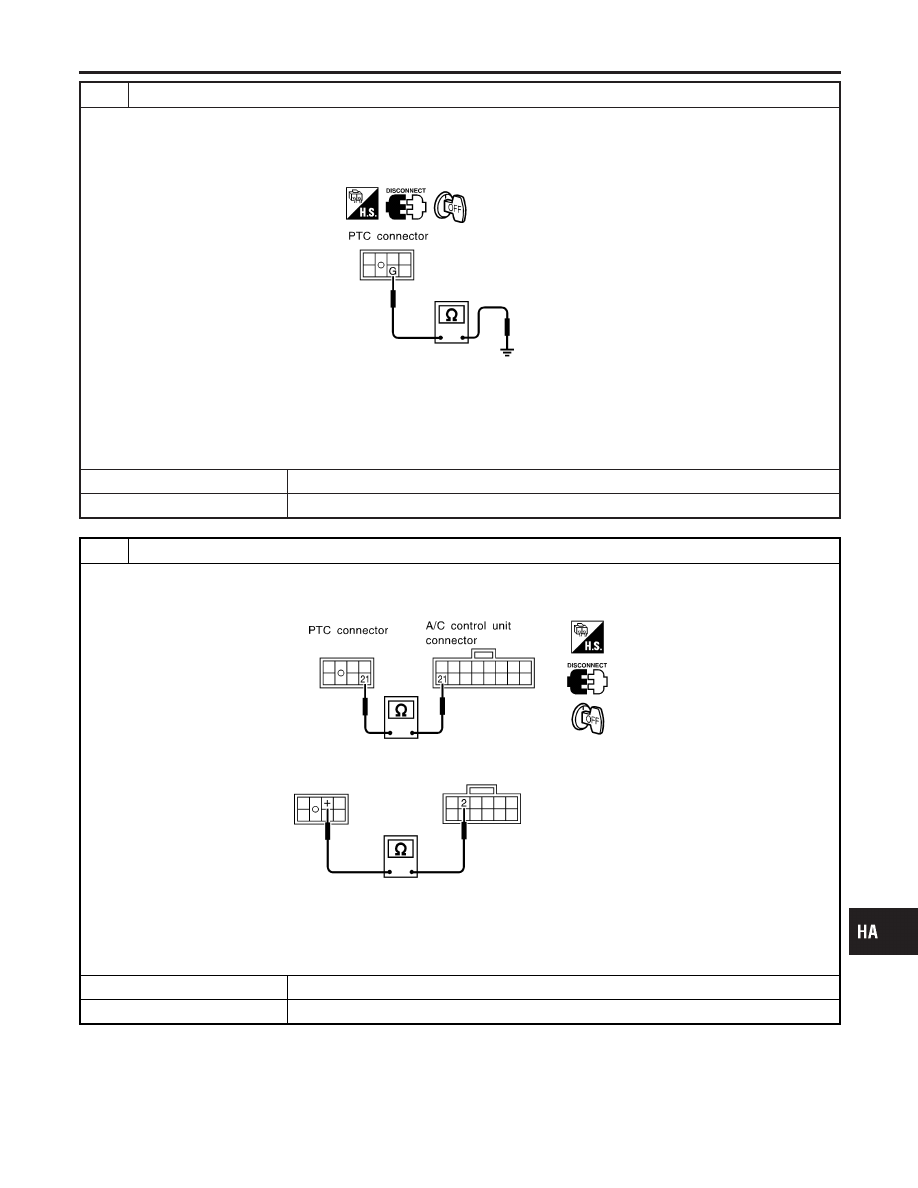

CHECK GROUND CIRCUIT FOR PTC.

Check circuit continuity between PTC harness connector M35 terminal No. G (B) and body ground.

ZHA090H

OK or NG

OK

©

Disconnect A/C control unit connector. GO TO 6.

NG

©

Repair harness or connector.

6

CHECK CIRCUIT CONTINUITY BETWEEN AIR MIX DOOR MOTOR AND A/C CONTROL UNIT

Check circuit continuity between PTC harness connector M35 terminal No. 21 (W/L), + (L/OR) and A/C control unit har-
ness connector M31 terminal No. 2 (L/OR), M32 terminal No. 21 (W/L).

ZHA091H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 7.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Air Mix Door (Cont’d)

HA-55

7

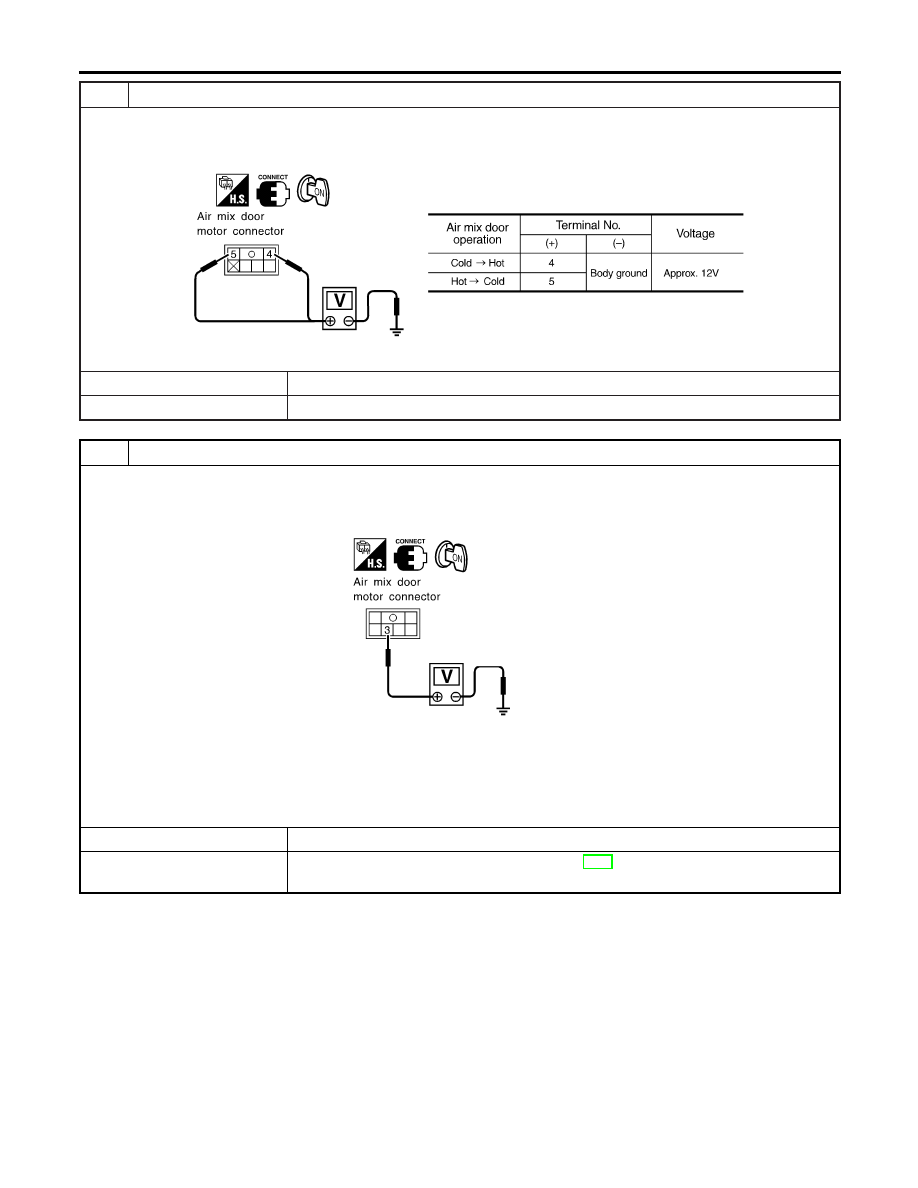

CHECK FOR OUTPUT OF AUTO AMP.

Are there approx. 12 volts between air mix door motor harness connector M27 terminal No. 4 (R), 5 (R/W) and body
ground?

ZHA069H

Yes or No

Yes

©

GO TO 8.

No

©

Replace A/C control unit.

8

CHECK POWER SUPPLY FOR PBR.

Are there approx. 12 volts between air mix door motor harness connector M75 terminal No. 3 (L/OR) and body ground?

ZHA043H

Yes or No

Yes

©

Disconnect air mix door motor connector. GO TO 9.

No

©

Check 10A (No. 19) fuse at fuse block. Refer to EL-8, “Wiring Diagram — POWER
—”.

TROUBLE DIAGNOSES

Air Mix Door (Cont’d)

HA-56

9

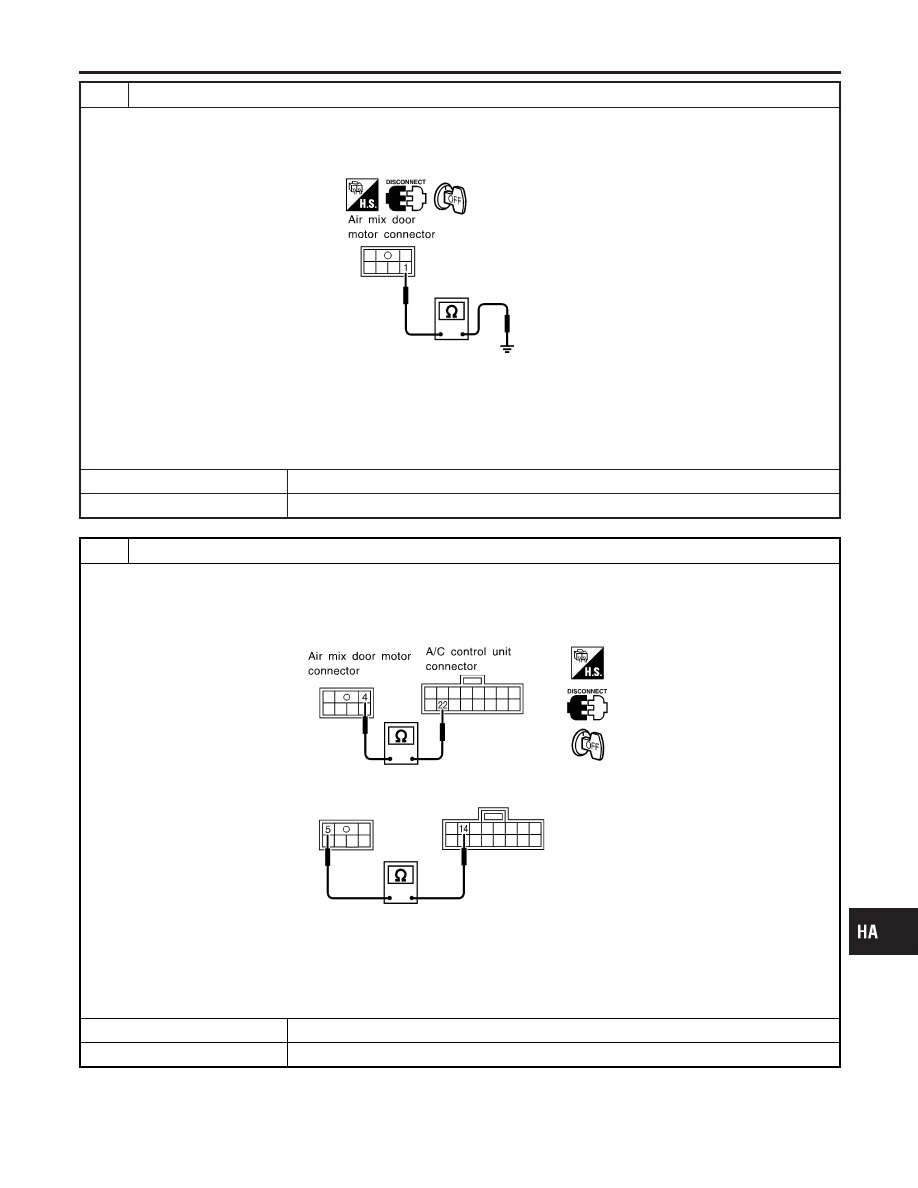

CHECK GROUND CIRCUIT FOR PBR.

Check circuit continuity between air mix door motor harness connector M27 terminal No. 1 (B) and body ground.

ZHA044H

OK or NG

OK

©

Disconnect A/C control unit connector. GO TO 10.

NG

©

Repair harness or connector.

10

CHECK CIRCUIT CONTINUITY BETWEEN AIR MIX DOOR MOTOR AND A/C CONTROL UNIT

Check circuit continuity between air mix door motor harness connector M27 terminal No. 4 (R), 5 (L/W) and A/C control
unit harness connector M32 terminal No. 14 (R/W), 22 (R).

ZHA045H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

Replace air mix door motor.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Air Mix Door (Cont’d)

HA-57

ZHA046H

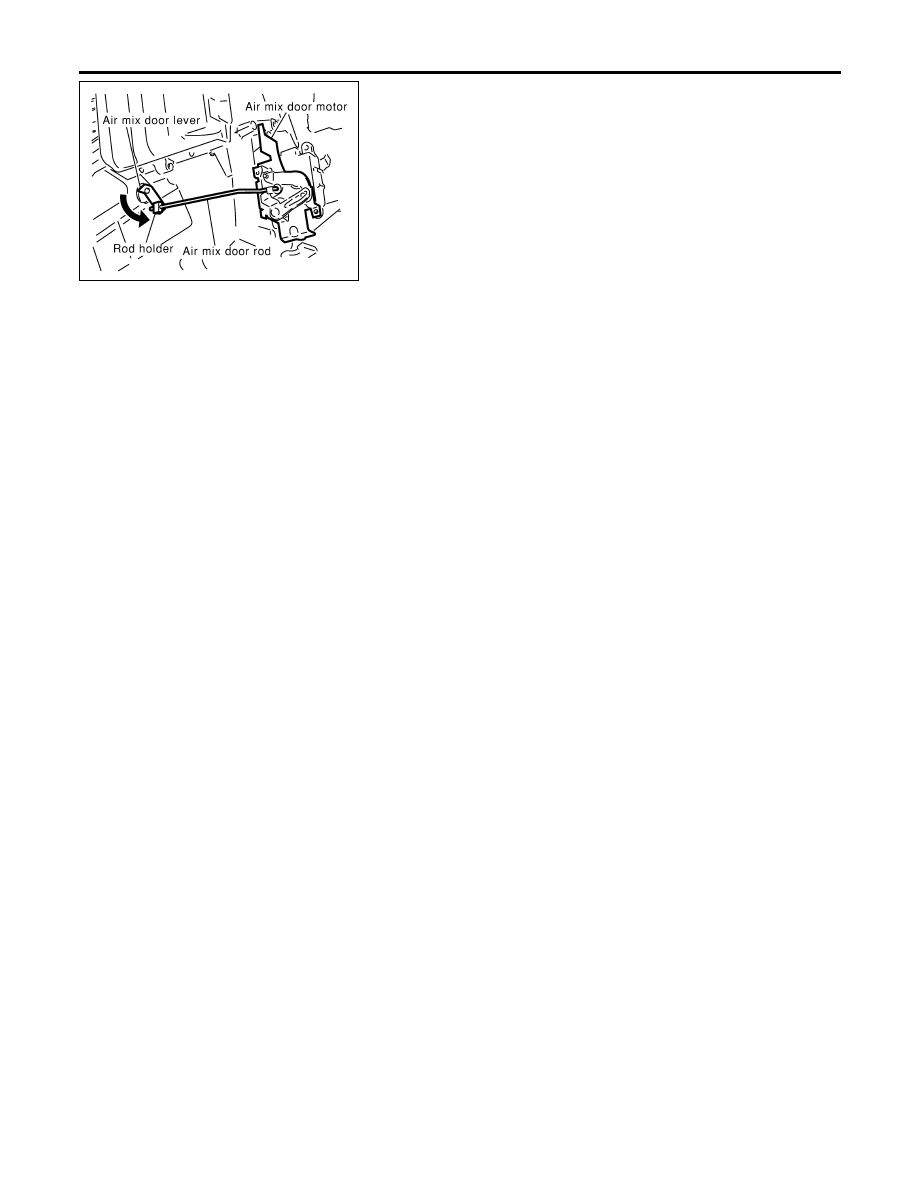

CONTROL LINKAGE ADJUSTMENT

NMHA0257

Air Mix Door

NMHA0257S01

Push air mix door lever in direction of arrow and attach air mix door
to rod holder.
1.

Install air mix door motor on heater unit and connect it to main
harness.
Make sure lever of air mix door is fitted into the slit of the air
mix door link.

2.

Turn ignition switch to ON.

3.

Slide temperature control lever to full cold.

4.

Move air mix door by hand to maximum cold position and hold
it.

5.

While holding air mix door, adjust length of temperature con-
trol rod and connect it to air mix door lever.

6.

Check that air mix door operates properly when temperature
control lever is slid to full hot and full cold.

TROUBLE DIAGNOSES

Air Mix Door (Cont’d)

HA-58
