Nissan Silvia. Manual - part 84

FBR003

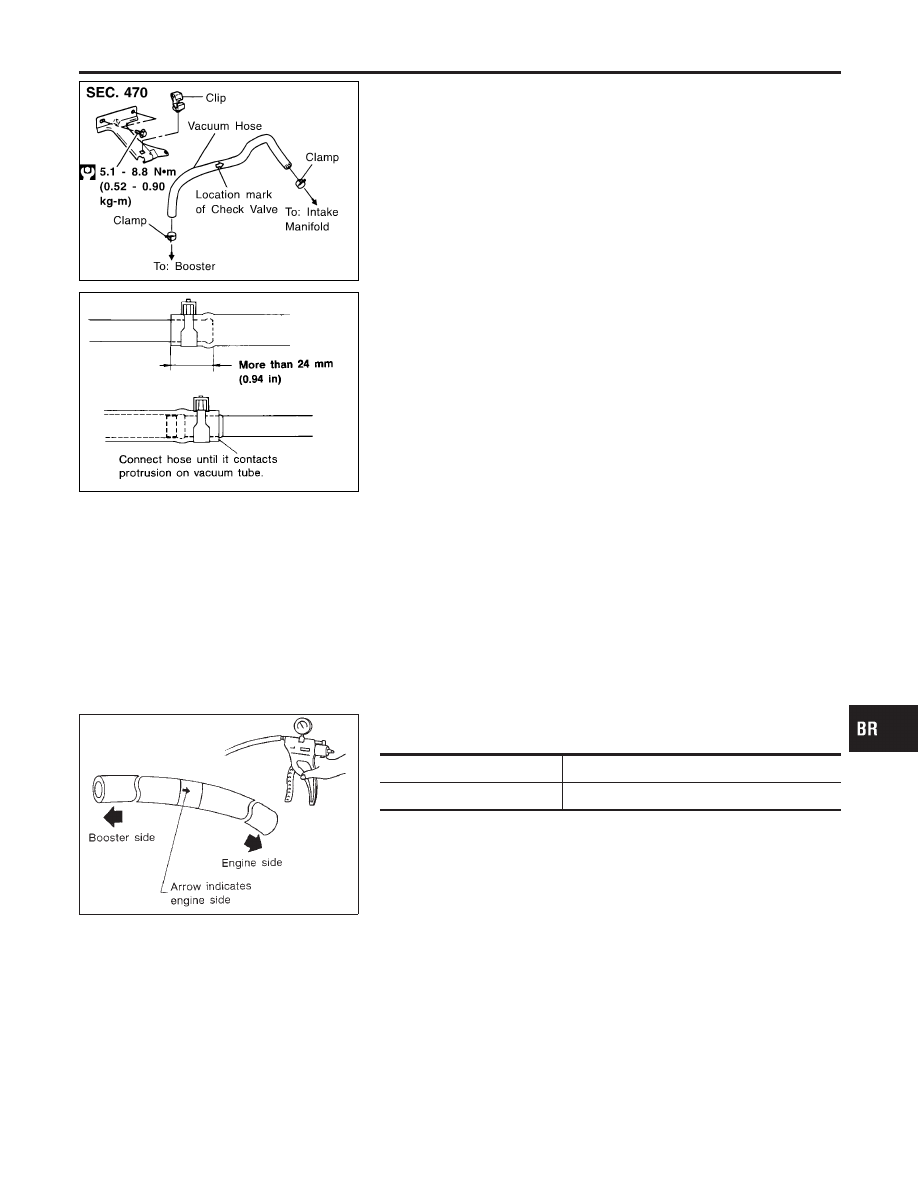

Vacuum Hose

NMBR0028

SBR225B

Removal and Installation

NMBR0029

CAUTION:

When installing vacuum hoses, pay attention to the following
points.

I

Do not apply any oil or lubricants to vacuum hose and
check valve.

I

Insert vacuum tube into vacuum hose as shown.

Inspection

NMBR0030

HOSES AND CONNECTORS

NMBR0030S01

Check vacuum lines, connections and check valve for airtightness,
improper attachment chafing and deterioration.

SBR844B

CHECK VALVE

NMBR0030S02

Check vacuum with a vacuum pump.

Connect to booster side

Vacuum should exist.

Connect to engine side

Vacuum should not exist.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

VACUUM PIPING

Vacuum Hose

BR-19

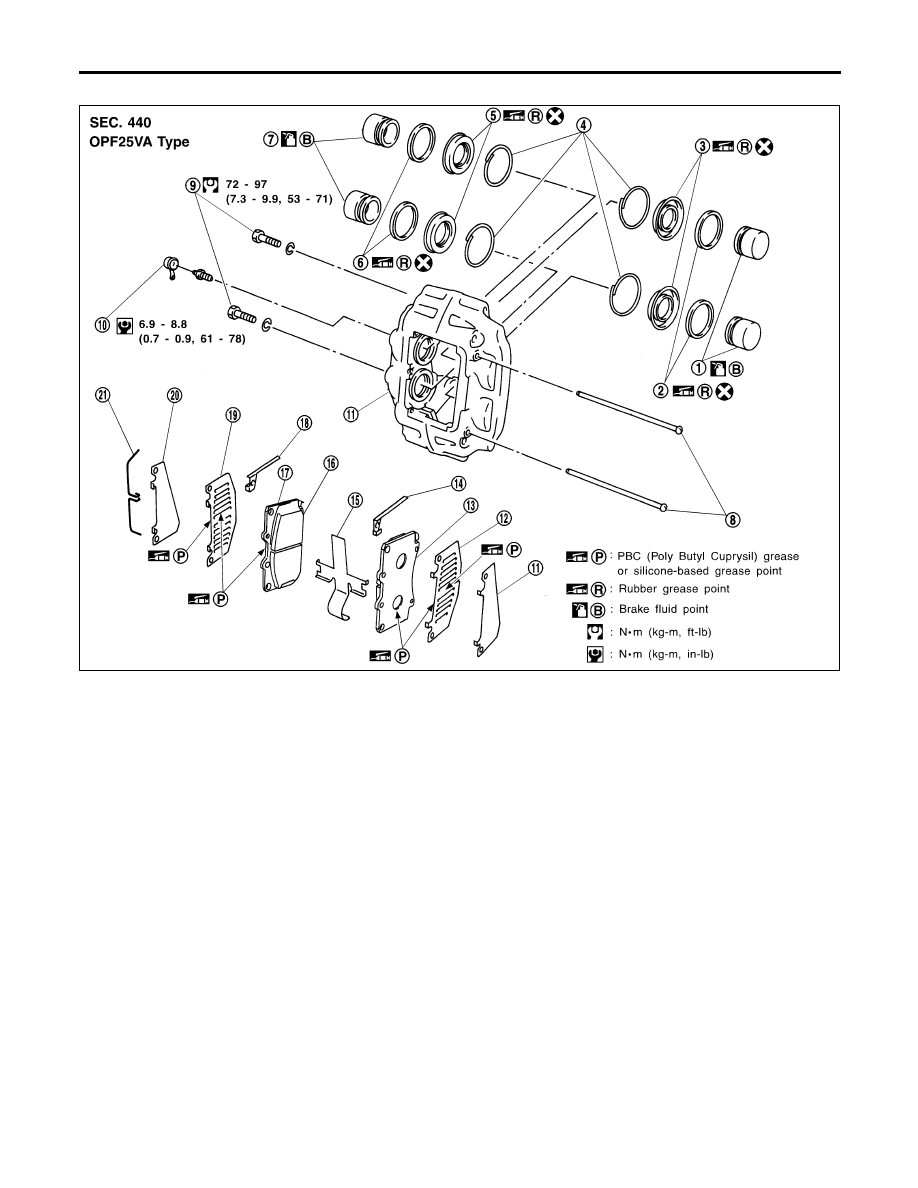

Components

NMBR0031

FBR004

1

Piston

2

Piston seal

3

Piston boot

4

Retaining ring

5

Piston boot

6

Piston seal

7

Piston

8

Pad pin

9

Caliper holding bolt

10

Air bleeder

11

Caliper assembly

12

Outer shim A

13

Outer pad

14

L-type spacer

15

Cross spring

16

Pad wear sensor

17

Inner pad

18

L-type spacer

19

Inner shim A

20

Inner shim B

21

Clip

FRONT DISC BRAKE

Components

BR-20

Pad Replacement

=NMBR0125

CAUTION:

I

Use a vacuum type of cleaning unit for cleaning dust par-
ticles etc. off the calipers and brake pads. Do not use an
air gun.

I

Do not depress the brake pedal while the brake pad is
removed as the piston can pop out.

I

Only replace the shims if there is a significant amount of
rust on them.

I

Where the brake pads are replaced, make sure that the
inner shim A, B and the outer shim A, B are replaced as a
set.

FBR005

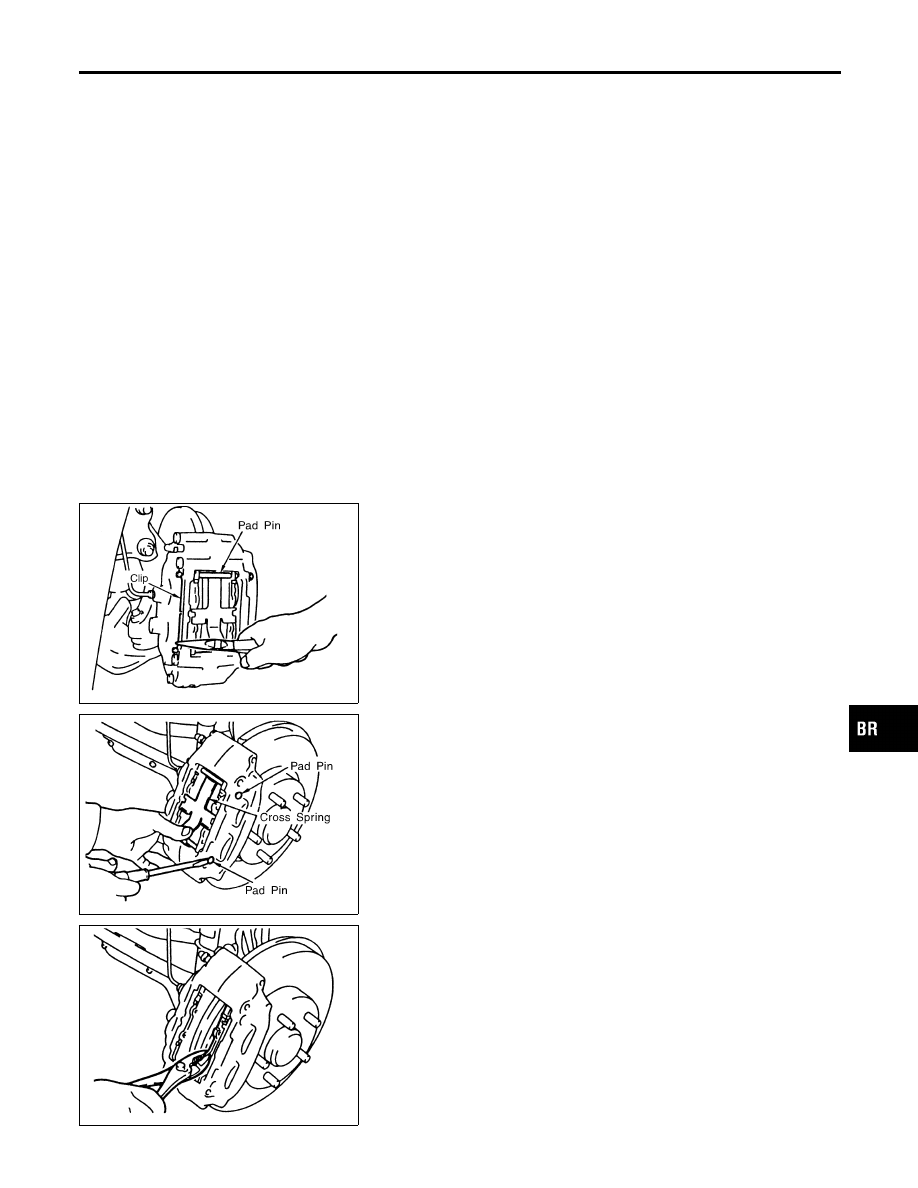

REMOVAL

NMBR0125S01

1.

Remove the pad pin from the clip.

FBR006

2.

Remove the pad pin by holding the cross spring with your hand
and using a screwdriver.

FBR007

3.

Using pliers, remove the pad from the shim.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

FRONT DISC BRAKE

Pad Replacement

BR-21

FBR008

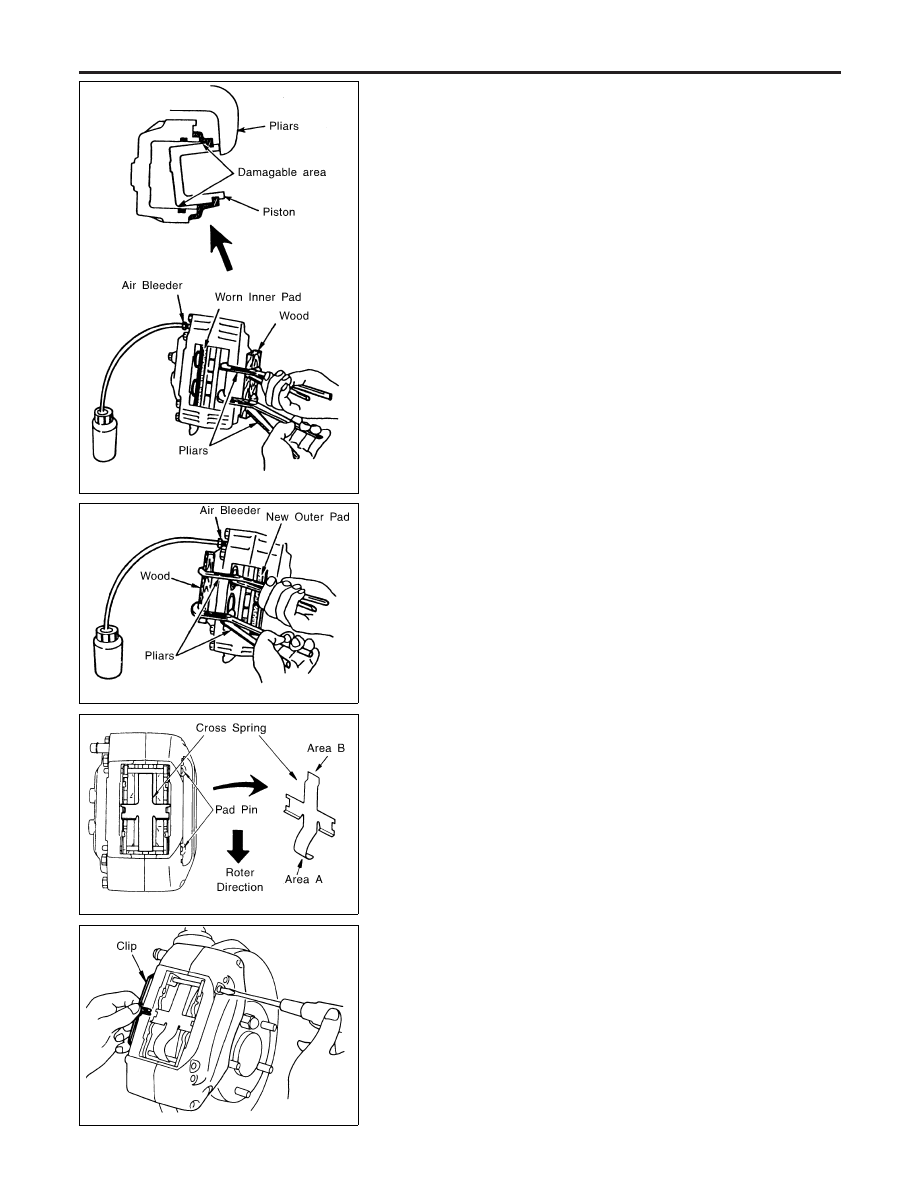

INSTALLATION

NMBR0125S02

1.

Reinstall the inner pad.

2.

Connect the air bleeder to the plastic tube, open the air
bleeder, and at the same time push the two outer pistons
inwards with pliers. Use two pieces of wood to prevent any
damage to the calipers.

CAUTION:

Care must be taken to prevent any damage to inner wall of the
cylinder by the piston when pushing it inwards by evenly
changing the position of the pliers.
3.

Install new pads to the outer side.

CAUTION:

I

Confirm the position when installing the outer shim A and
B.

I

Take care when installing the outer and the inner pad as
they are shaped differently.

FBR009

4.

Remove the inner side pad.

5.

Patch the outer side in the same way with wood, then using
pliers, press the inner pistons (2) at the same time.

6.

Tighten the air bleeder.

7.

Install new pads to the inner side.

CAUTION:

I

Check the positioning of the inner shim A and B when
installing them.

I

Install in the L-type spacer so that it is in the same direc-
tion as the long hole.

FBR010

8.

Insert the lower side pad pin form the outer cylinder, and insert
through the lower side of the pad hole to the inner cylinder side
correctly.

9.

Lay the cross spring area “A” over the pad pin on the lower
side, then insert the pad pin that was pushed in from the top
“B” side from the outer cylinder side through to the inner cyl-
inder side firmly, and then set the cross spring.

CAUTION:

If the direction or position of the cross spring is mistaken this
could result in noise or whining.

FBR011

10. Rotate the pad pin, after fixing a clip to the small hole at the

end of the pad pin. Using pliers, bend the center of the clip to
the center hole of the inner body.

CAUTION:

If the clip is not positioned properly there is a danger it could
fall out when driving.

FRONT DISC BRAKE

Pad Replacement (Cont’d)

BR-22
