AT-472

[ALL]

REPAIR FOR COMPONENT PARTS

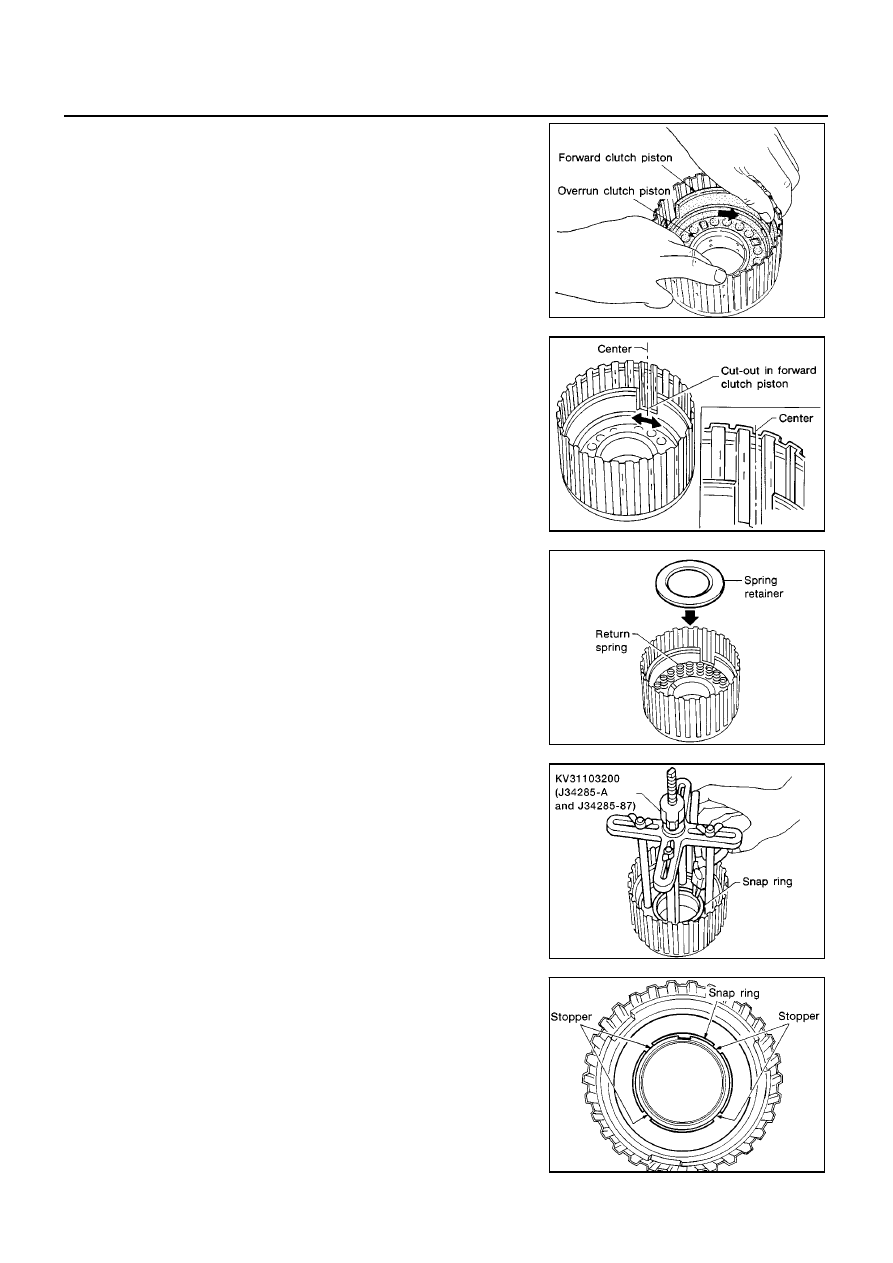

3.

Install forward clutch piston assembly on forward clutch drum by
turning it slowly.

●

Apply ATF to inner surface of drum.

4.

Align notch in forward clutch piston with groove in forward clutch
drum.

5.

Install return spring on piston.

6.

Install spring retainer on return springs.

7.

Set Tool on spring retainer and install snap ring while compress-
ing return springs.

●

Set Tool directly over return springs.

●

Do not align snap ring gap with spring retainer stopper.

SAT216D

SAT217D

SAT218D

AAT685

SAT220D

REPAIR FOR COMPONENT PARTS

AT-473

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

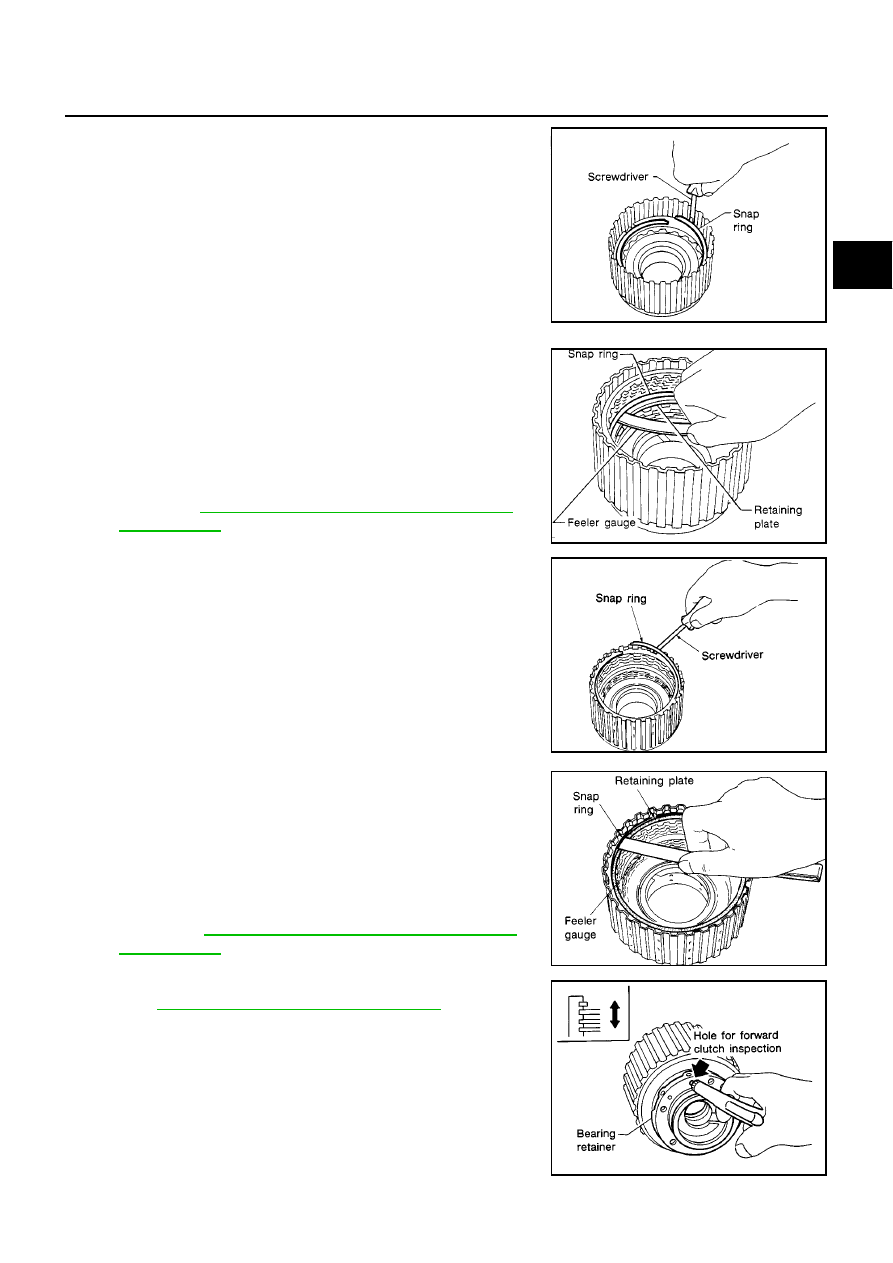

8.

Install drive plates, driven plates, retaining plate and dish plate
for overrun clutch.

●

Take care with order of plates.

9.

Install snap ring for overrun clutch.

10. Measure clearance between overrun clutch retaining plate and

snap ring.
If not within allowable limit, select proper retaining plate.

11. Install drive plates, driven plates, retaining plate and dish plate

for forward clutch.

●

Take care with order and direction of plates.

12. Install snap ring for forward clutch.

13. Measure clearance between forward clutch retaining plate and

snap ring.
If not within allowable limit, select proper retaining plate.

14. Check operation of forward clutch.

Refer to

AT-468, "Forward and Overrun Clutches"

.

SAT204D

Specified clearance:

Standard 1.0 - 1.4 mm (0.039 - 0.055 in)

Allowable limit 2.0 mm (0.079 in)

Overrun clutch retaining plate:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

.

SAT227D

SAT203D

Specified clearance:

Standard 0.45 - 0.85 mm (0.0177 - 0.0335 in)

Allowable limit 1.85 mm (0.0728 in)

Forward clutch retaining plate:

Refer to

AT-519, "SERVICE DATA AND SPECIFICA-

TIONS (SDS)"

.

SAT228D

SAT201D

AT-474

[ALL]

REPAIR FOR COMPONENT PARTS

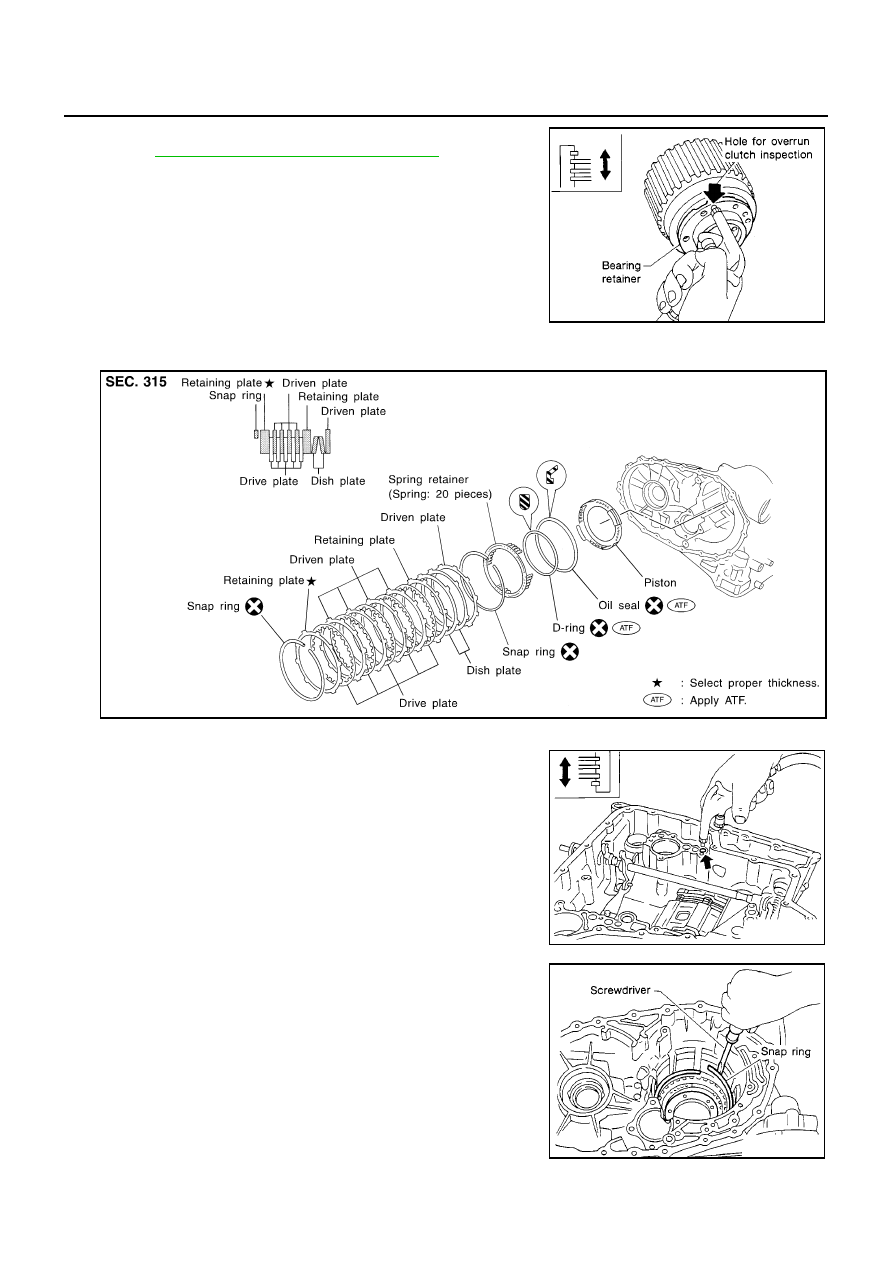

15. Check operation of overrun clutch.

Refer to

AT-468, "Forward and Overrun Clutches"

.

Low & Reverse Brake

ECS009CP

COMPONENTS

DISASSEMBLY

1.

Check operation of low & reverse brake.

a.

Apply compressed air to oil hole of transmission case.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

●

D-ring might be damaged.

●

Oil seal might be damaged.

●

Fluid might be leaking past piston check ball.

2.

Stand transmission case.

3.

Remove snap ring.

4.

Remove drive plates, driven plates, retaining plate from trans-
mission case.

SAT202D

SAT486JA

SAT230D

SAT231D

REPAIR FOR COMPONENT PARTS

AT-475

[ALL]

D

E

F

G

H

I

J

K

L

M

A

B

AT

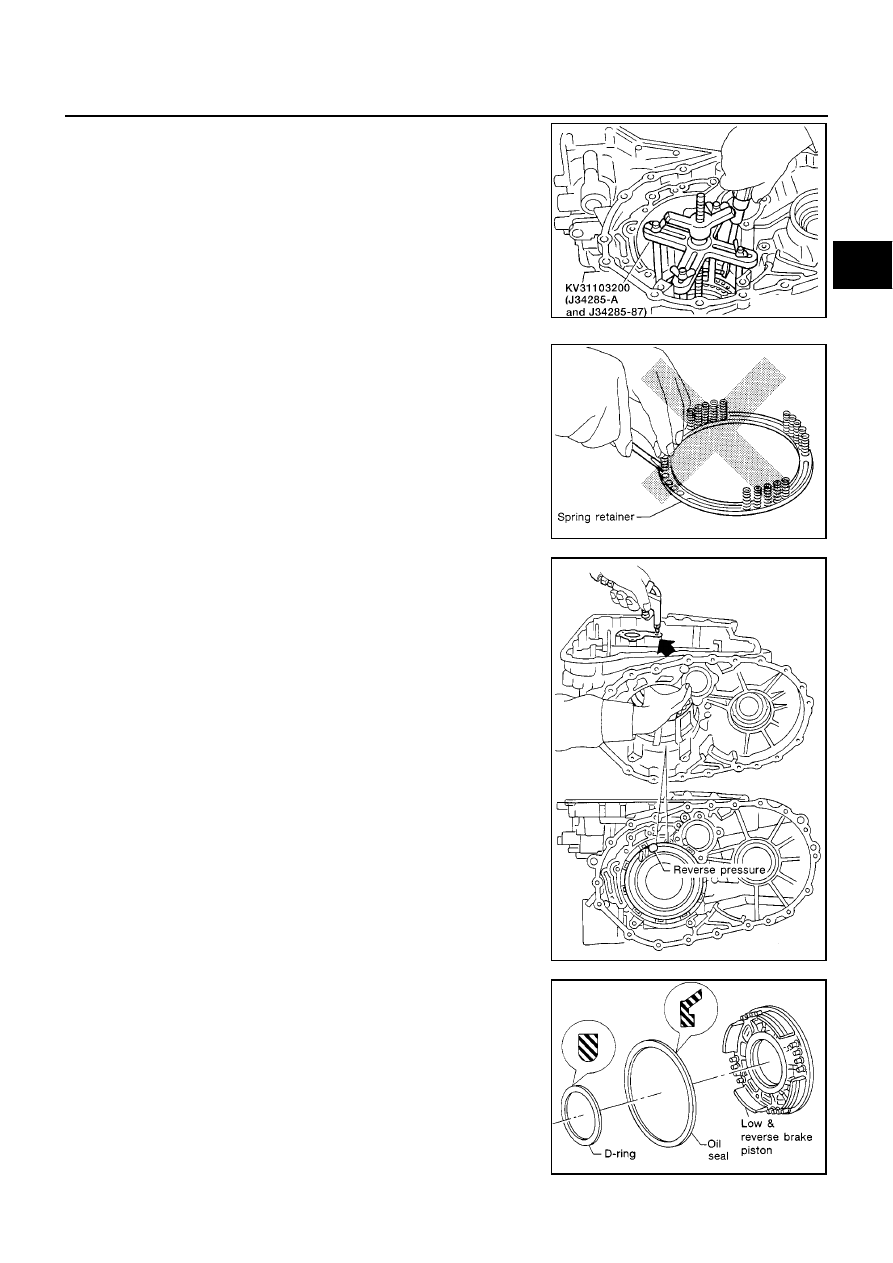

5.

Set Tool on spring retainer and remove snap ring while com-
pressing return springs.

●

Set Tool directly above return springs.

●

Do not expand snap ring excessively.

6.

Remove spring retainer and return springs.

●

Do not remove return springs from spring retainer.

7.

Apply compressed air to oil hole of transmission case while
holding piston.

8.

Remove piston from transmission case by turning it.

9.

Remove D-ring and oil seal from piston.

AAT687

SAT303E

SAT234D

SAT767G
