PG

HARNESS

PG-67

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

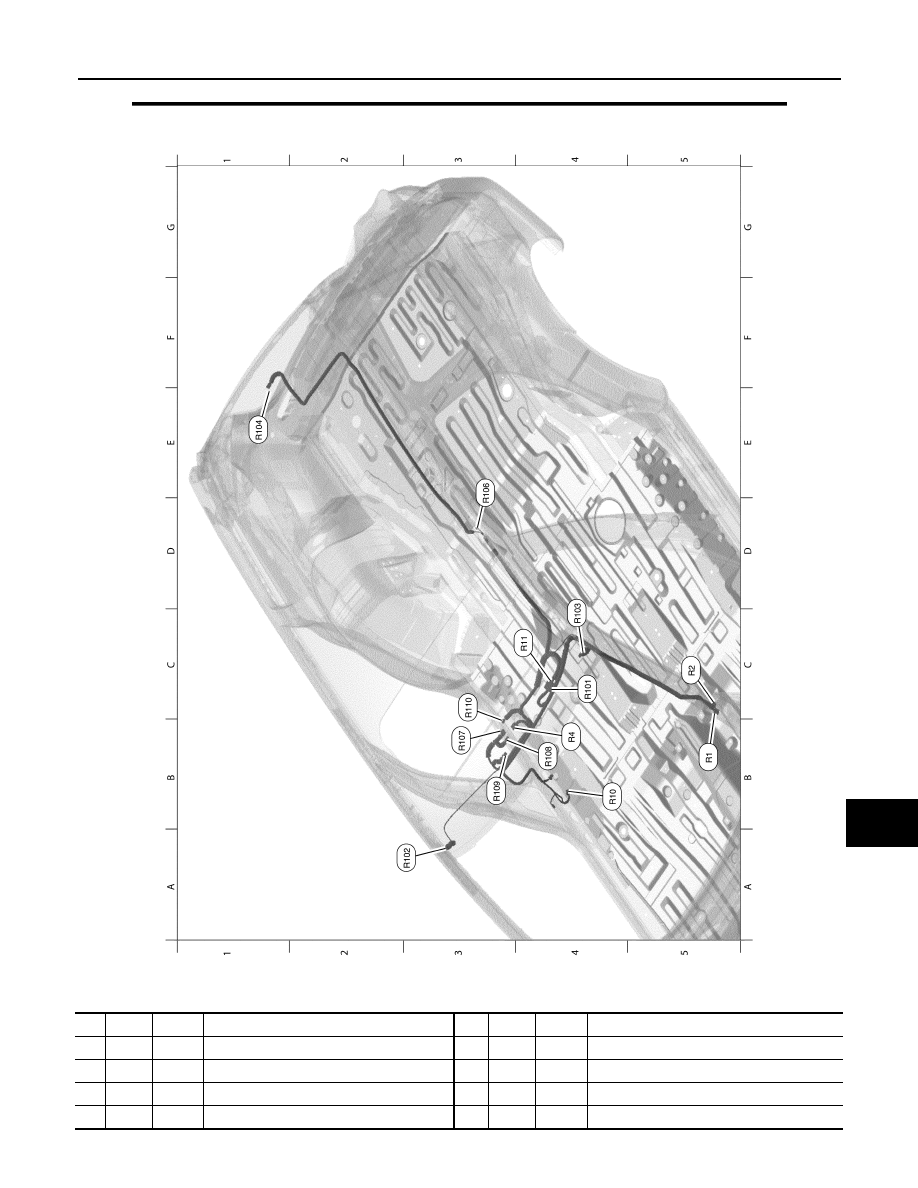

ROOM LAMP HARNESS

AAMIA0067ZZ

B5

R1         W/24

:  To M1

C4

R103       W/2

: Vanity lamp LH

C5 R2         W/6

:  To M2

E1

R104       W/3

: Cargo  lamp

B4

R4         GR/10 : Moonroof motor assembly

E3

R106       W/4

: Personal lamps 2nd row

B4

R10        B/10

: Auto anti-dazzling inside mirror

B3

R107       W/8

: Front room/map lamp assembly

C4 R11        W/24

:  To  R101

B4

R108       W/12

:  Moonroof  switch

PG-68

< WIRING DIAGRAM >

HARNESS

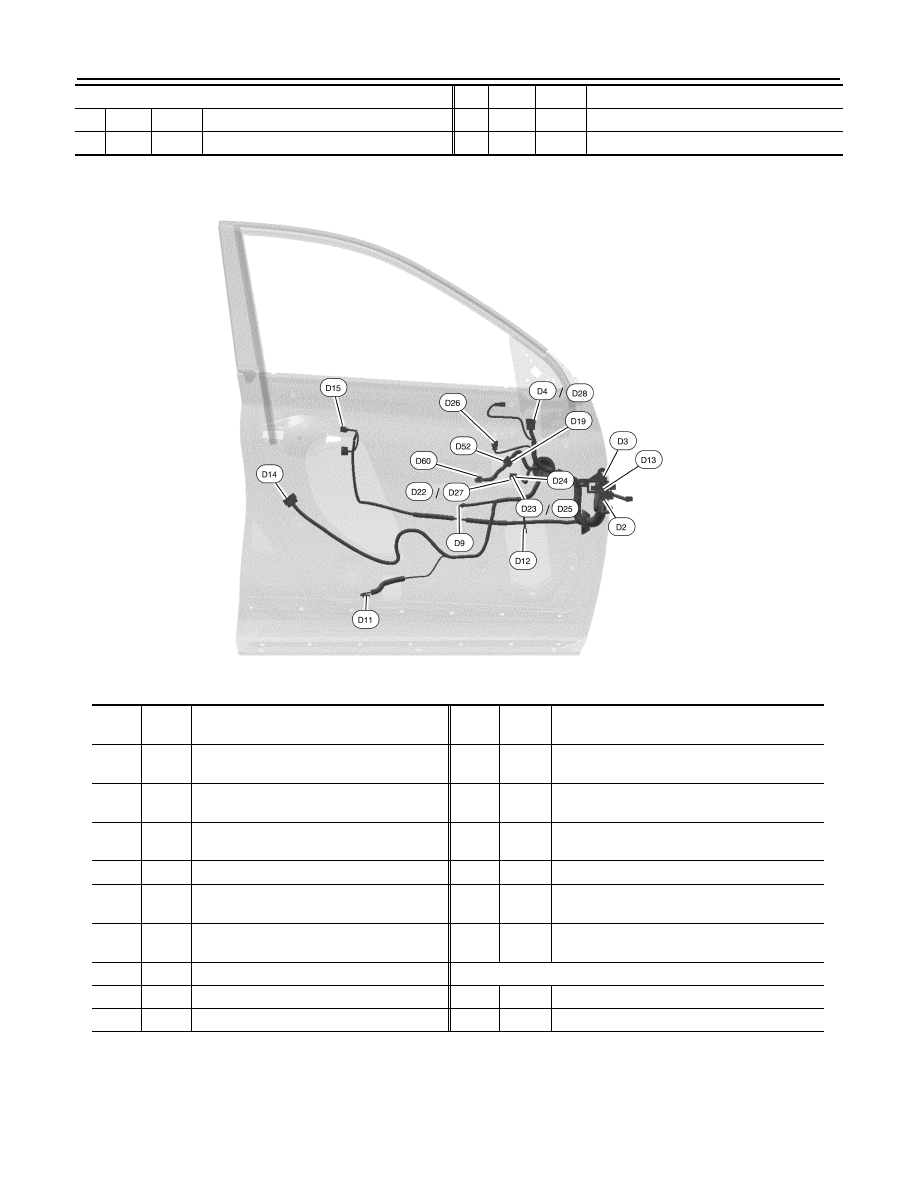

FRONT DOOR LH HARNESS

Room  lamp  sub  harness

B3

R109       W/6

:  Microphone

C4 R101       W/24

:  To  R11

C3

R110       W/4

:  Sunshade  switch

A3

R102       W/2

:  Vanity  lamp  RH

ABMIA4918ZZ

D2         W/16

: To M167

D22        GR/16

: Door mirror remote control switch (With
  automatic drive positioner)

D3         W/40

: To M168

D23        W/16

: Main power window and door lock/unlock
  switch (With left front only auto down)

D4         W/12

: Door mirror LH (Without around view
  monitor system)

D24        W/3

: Main power window and door lock/unlock
  switch

D9         W/6

: Front power window  motor  LH

D25        W/16

: Main power window and door lock/unlock
  switch (With left and right front auto up/down)

D11        W/2

:  Front  step  lamp  LH

D26        Y/2

:  Front  door  satellite  sensor  LH

D12        W/2

:  Front  door  speaker  LH

D27        B/16

: Door mirror remote control switch
  (Without automatic drive positioner)

D13        Y/4

:To  M169

D28        W/24

: Door mirror LH (With around view monitor
  system)

D14        GR/6

: Front door lock assembly LH

Front door LH sub harness

D15        B/4

: Front outside handle assembly LH

D52        W/16

: To D19

D19        W/16

:  To  D52

D60        W/16

:  Seat  memory  switch

PG

HARNESS

PG-69

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

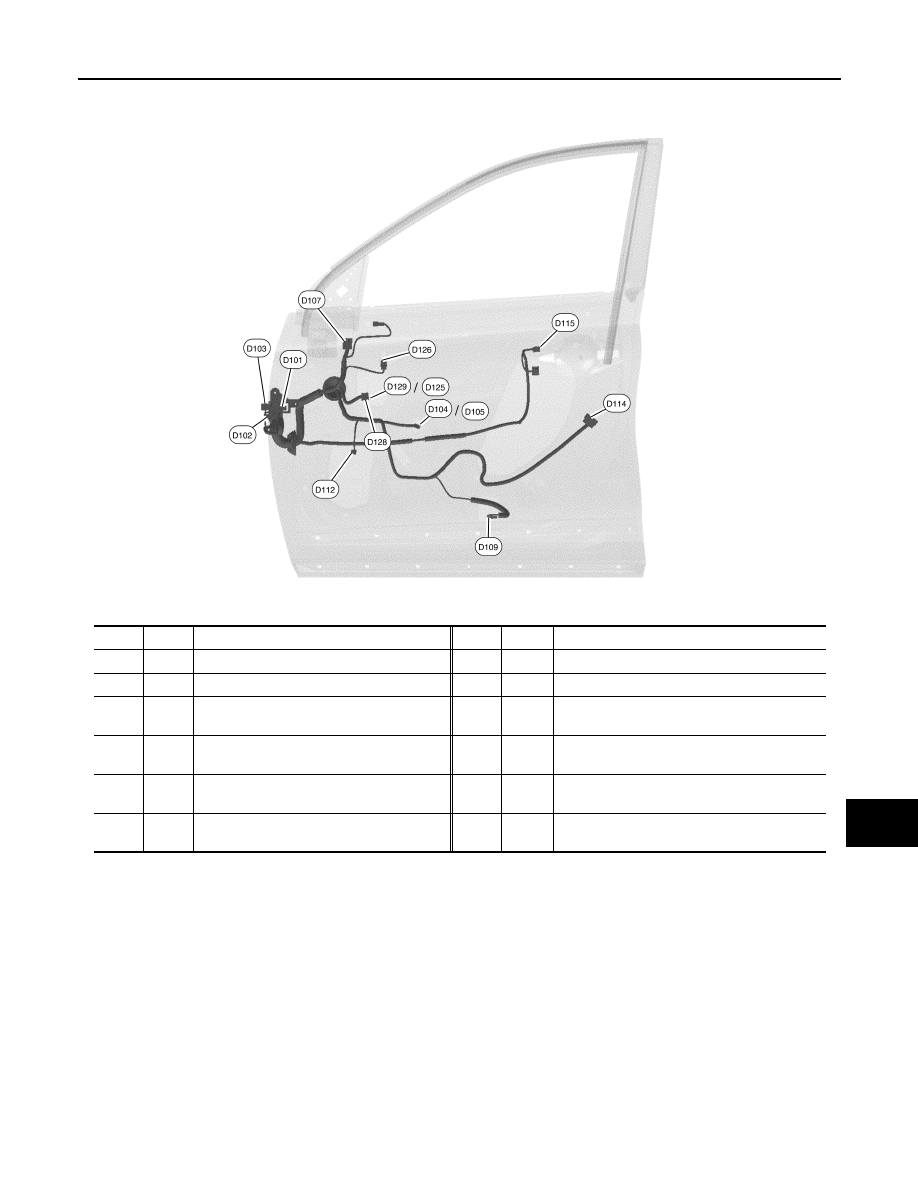

FRONT DOOR RH HARNESS

AAMIA0069ZZ

D101       W/32

:  To  M91

D112       W/2

:  Front  door  speaker  RH

D102       W/10

: To M158

D114       GR/6

: Front door lock actuator RH

D103       Y/4

:  To  M159

D115       B/4

:  Front  outside  handle  assembly  RH

D104       W/6

: Front power window motor RH (With left
  front only auto down)

D125       W/12

: Power window and door lock/unlock switch
  RH (With left front only auto down)

D105       W/6

: Front power window motor RH (With left
  and right front auto up/down)

D126       Y/2

: Front door satellite sensor RH

D107       W/12

: Door mirror RH (Without around view
  monitor system)

D128       W/24

: Door mirror RH (With around view monitor
  system)

D109       W/2

:  Front  step  lamp  RH

D129       W/12

: Power window and door lock/unlock switch
  RH (With left and right auto up/down)

PG-70

< WIRING DIAGRAM >

HARNESS

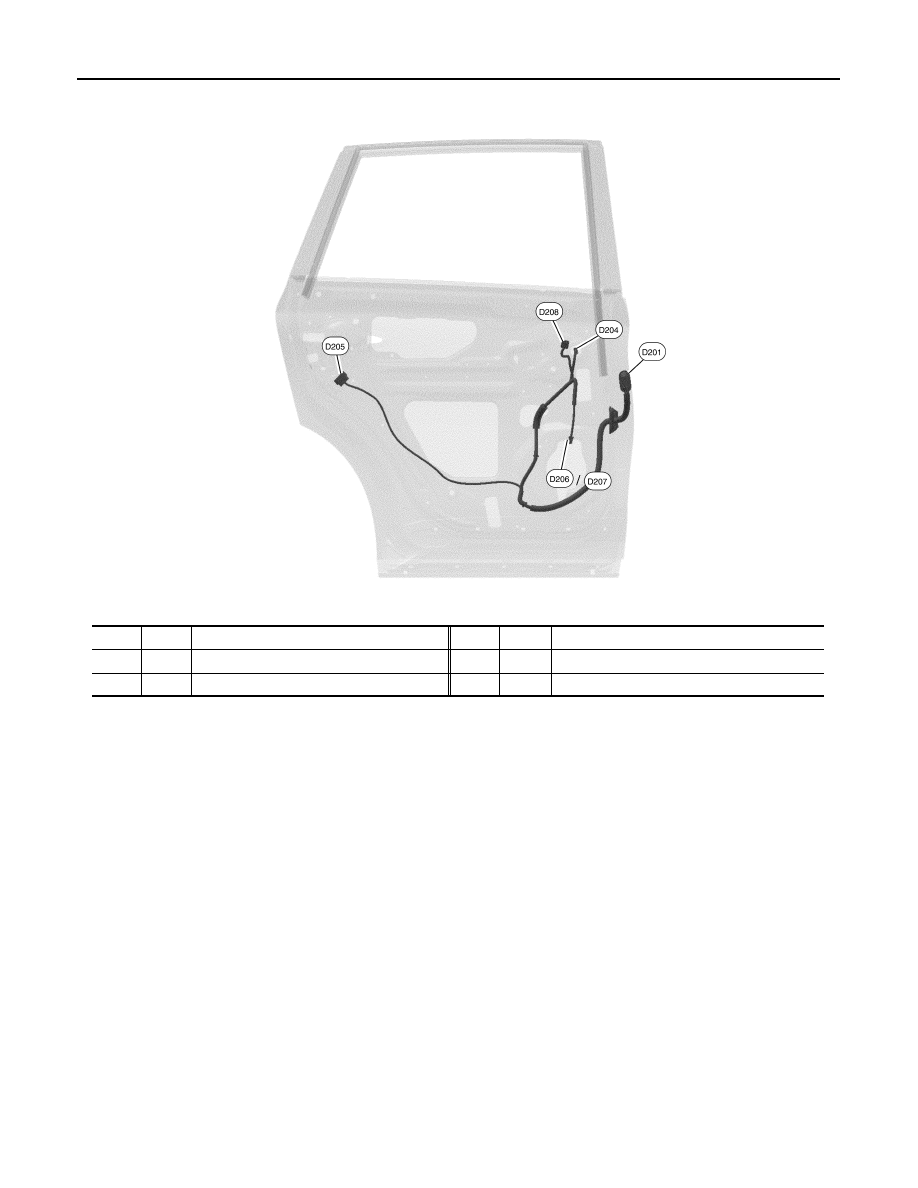

REAR DOOR LH HARNESS

AAMIA0070ZZ

D201       W/12

: To B51

D206       W/2

: Rear door speaker LH

D204       W/6

: Rear power window motor LH

D207       BR/2

: Rear door speaker LH

D205       GR/6

: Rear door lock actuator LH

D208       W/8

: Rear power window switch LH
