PG

HARNESS

PG-71

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

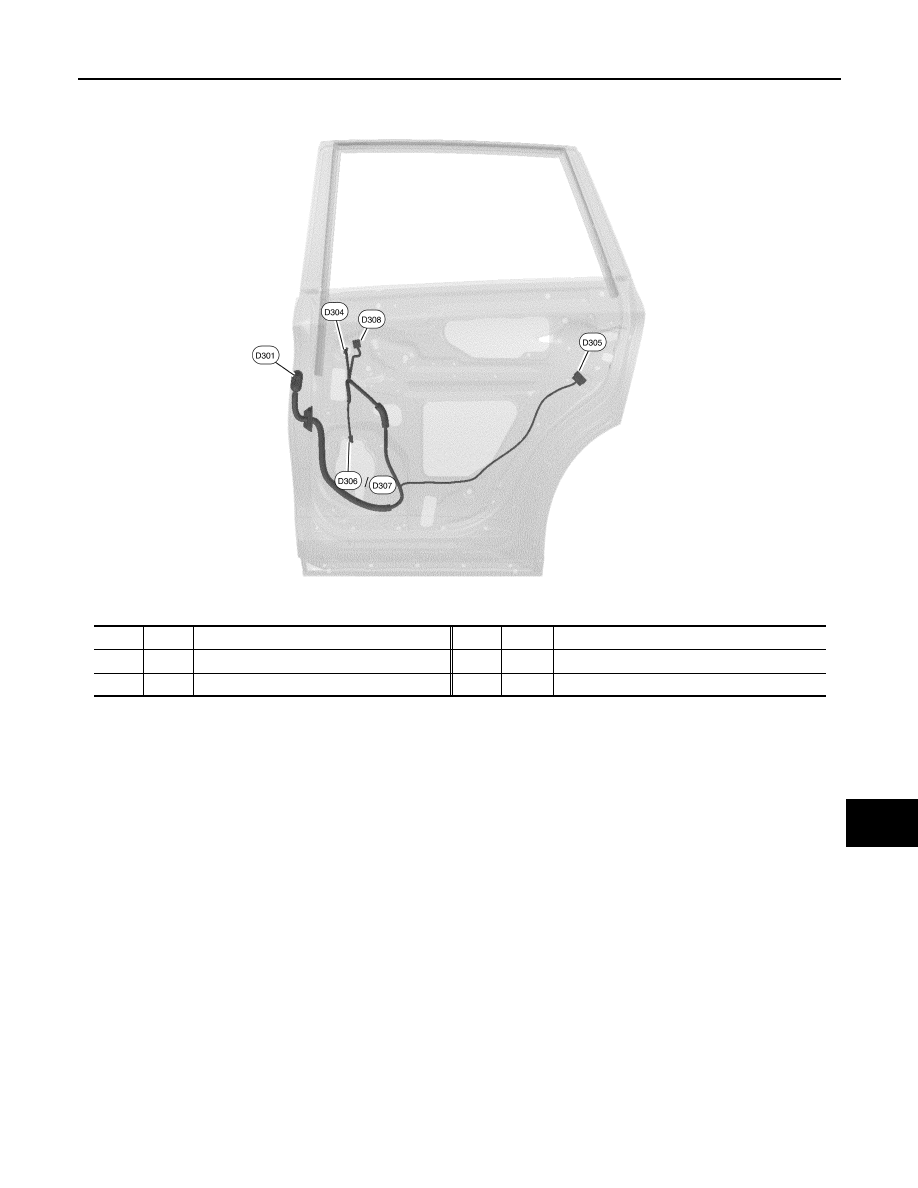

REAR DOOR RH HARNESS

AAMIA0071ZZ

D301       W/12

:  To  B139

D306       W/2

:  Rear  door  speaker  RH

D304       W/6

:  Rear  power  window  motor  RH

D307       BR/2

:  Rear  door  speaker  RH

D305       GR/6

:  Rear  door  lock  actuator  RH

D308       W/8

:  Rear  power  window  switch  RH

PG-72

< WIRING DIAGRAM >

HARNESS

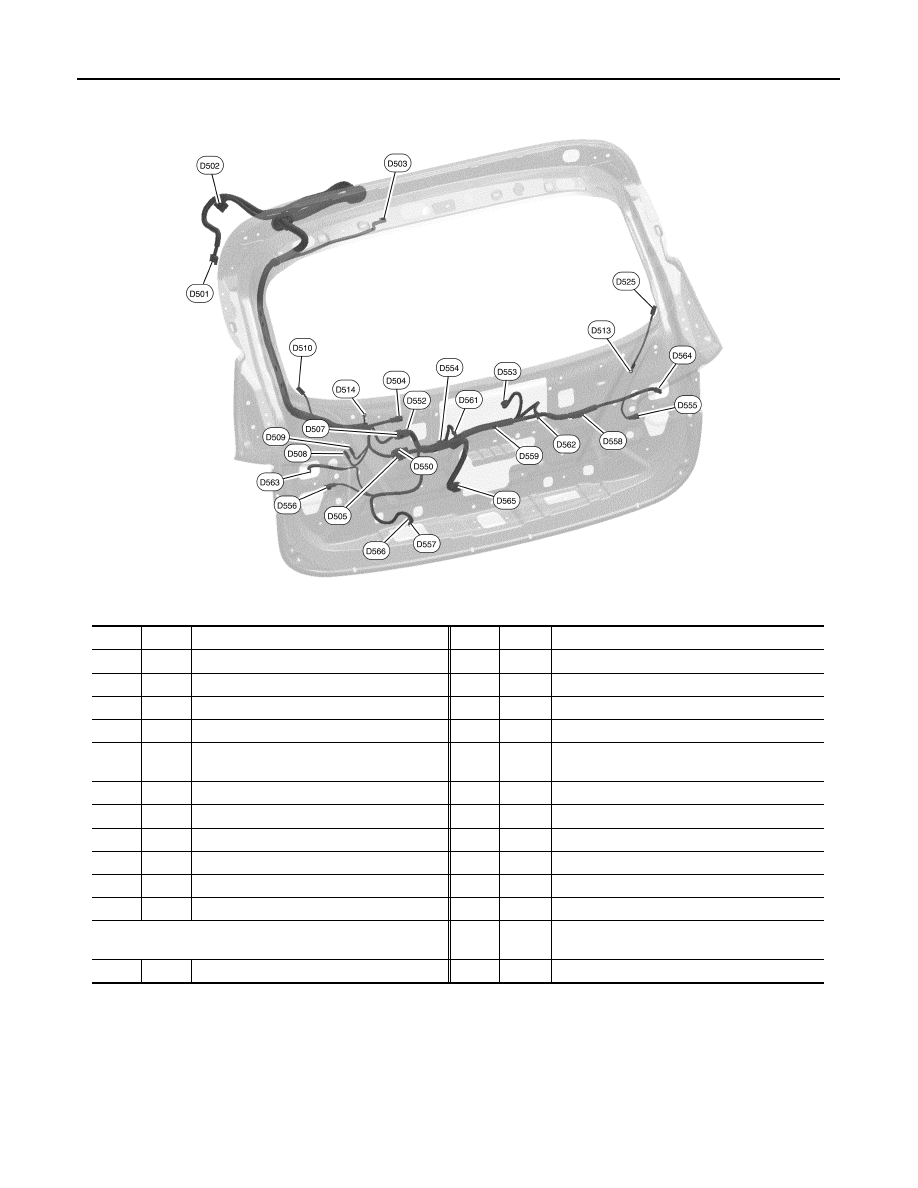

BACK DOOR

AAMIA0072ZZ

D501       W/24

:  To  B46

D552       W/16

:  To  D507

D502       GR/8

:  To  B47

D553       W/3

:  Rear  wiper  motor

D503       BR/2

: High-mounted stop lamp

D554       W/4

: Joint connector-D01

D504       W/4

: Rear view camera

D555       GR/2

: Touch sensor RH

D505       W/6

:  To  D550

D556       W/2

:  Touch  sensor  LH

D507       W/16

:  To  D552

D557       W/8

: Back door lock assembly (With power back
  door)

D508       B/1

: Rear window defogger condenser

D558       B/2

: Diode-2

D509       B/1

: Rear window defogger condenser

D559       W/4

: Back door opener switch

D510       B/1

: Rear window defogger

D561       BR/2

: License plate lamp LH

D513       —

: Body ground

D562       BR/2

: License plate lamp RH

D514       —

: Body ground

D563       W/2

: Back-up lamp RH

D525       B/1

: Rear window defogger

D564       W/2

: Back-up lamp LH

Back  door  RH  harness

D565       W/4

: Back door lock assembly (Without power
  back door)

D550       W/6

: To D505

D566       G/8

: Automatic back door close switch

PG

ELECTRICAL UNITS LOCATION

PG-73

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

ELECTRICAL UNITS LOCATION

Electrical Units Location

INFOID:0000000009175295

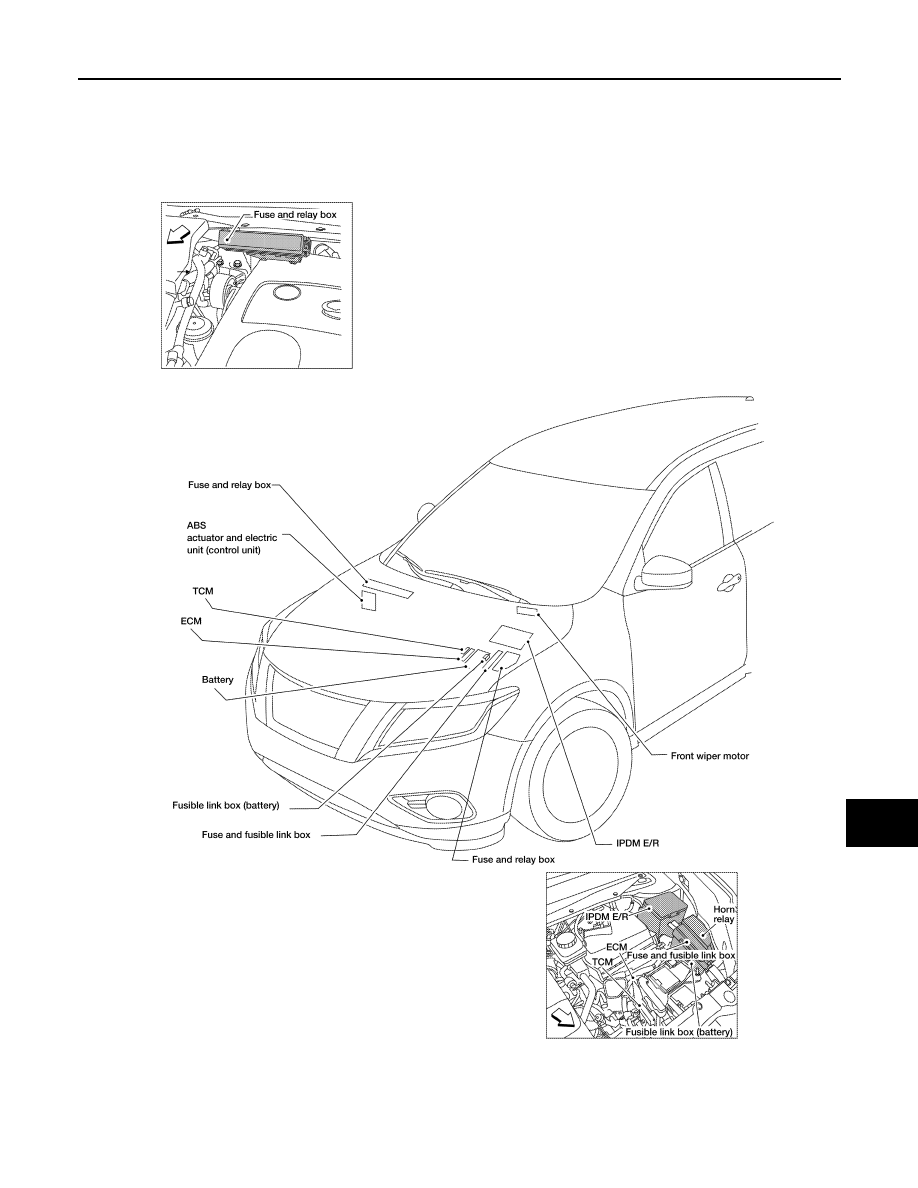

ENGINE COMPARTMENT

AAMIA1361GB

PG-74

< WIRING DIAGRAM >

ELECTRICAL UNITS LOCATION

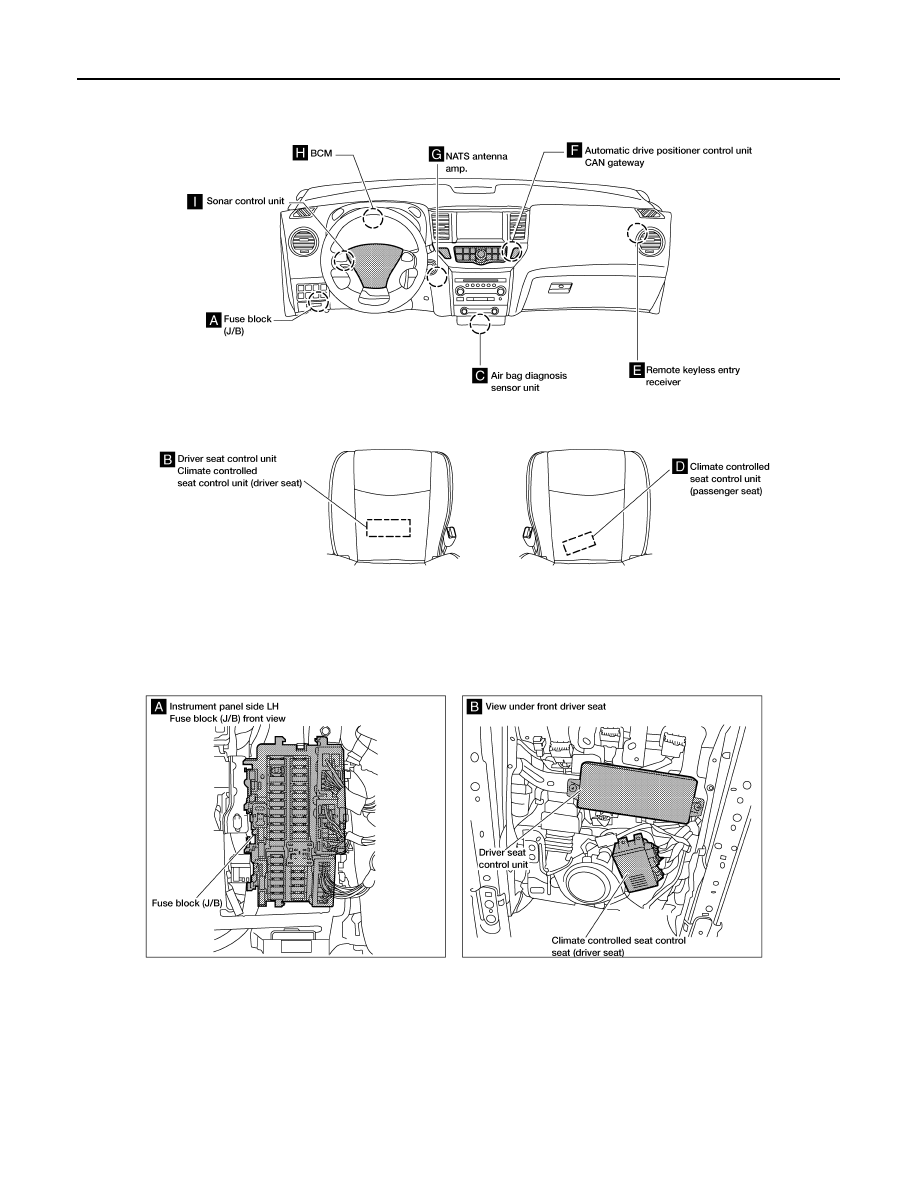

PASSENGER COMPARTMENT

AAMIA1362GB
