PG

HARNESS

PG-59

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

D2 E205       BR/3

:  Hood  switch

E3

E229       —

:  Body  ground

C5 E206       B/2

:  Ambient  sensor

F3

E232       B/2

:  Front  combination  lamp  LH

F3

E207       W/16

:  To  E5

F4

E233       B/2

: Front combination lamp LH

B3

E208       B/2

: Washer fluid level switch

E4

E234       GR/2

: Front combination lamp LH

F3

E209       W/24

:  To  E26

E4

E235       GR/2

:  Front  combination  lamp  LH

E3

E210       Y/4

:  To  E29

F4

E236       GR/2

:  Front  combination  lamp  LH

B3

E211       GR/4

:  To  E301

B1

E237       B/2

: Front combination lamp RH

E5

E212       GR/4

:  To  E302

A2

E238       B/2

: Front combination lamp RH

F4

E213       —

:  Body  ground

A2

E239       GR/2

:  Front  combination  lamp  RH

C2 E214       —

:  Body  ground

A2

E240       GR/2

:  Front  combination  lamp  RH

B3

E215       —

:  Body  ground

A1

E241       GR/2

:  Front  combination  lamp  RH

E4

E216       —

:  Body  ground

D4

E244       B/3

:  Refrigerant  pressure  sensor

F2

E217       W/8

: IPDM E/R (Intelligent power distribution
   module engine room)

Front fog lamp sub harness

F2

E218       W/16

: IPDM E/R (Intelligent power distribution
   module engine room)

A4

E301       GR/4

:  To  E211

C3 E220       B/1

:  Horn  (High)

E5

E302       GR/4

:  To  E212

C3 E221       B/1

:  Horn  (High)

F4

E303       GR/2

: Front fog lamp LH (With daytime light
  system)

D4 E222       B/1

:  Horn  (Low)

A3

E304       GR/2

: Front fog lamp RH (With daytime light
  system)

D3 E223       B/1

:  Horn  (Low)

F5

E305       B/2

:  Front  fog  lamp  LH

B4

E224       B/2

: Front and rear washer motor

A4

E306       B/2

: Front fog lamp RH

PG-60

< WIRING DIAGRAM >

HARNESS

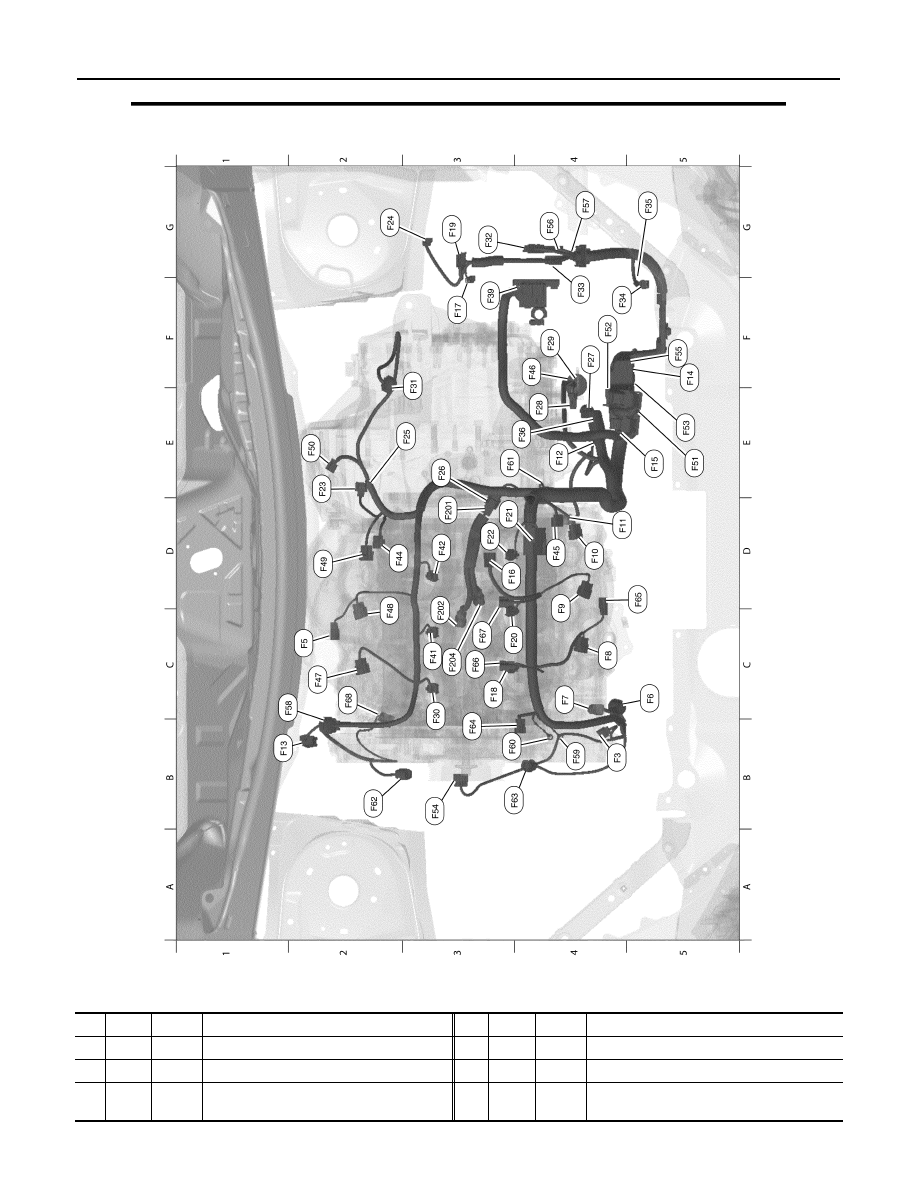

ENGINE CONTROL HARNESS

AAMIA0064ZZ

B4

F3         B/2

: A/C compressor

F3

F39        —

: Fusible link box (Battery)

C2 F5         BR/4

: Air fuel ratio (A/F) sensor 1 (Bank 1)

C3

F41        GR/2

: Fuel injector No. 3

C5 F6         —

: Generator

D3

F42        GR/2

: Fuel injector No. 5

C4 F7         B/3

: Generator

D2

F44        B/3

: Camshaft position sensor (PHASE)
  (Bank1)

PG

HARNESS

PG-61

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

C4 F8         GR/3

: Ignition coil No. 2 (With power
  transistor)

D4

F45        B/3

: Camshaft position sensor (PHASE)
  (Bank2)

D4 F9         GR/3

: Ignition coil No. 4 (With power
  transistor)

F4

F46        GR/22

:  CVT  unit

D4 F10        GR/3

: Ignition coil No. 6 (With power
  transistor)

C2

F47        GR/3

: Ignition coil No. 1 (With power
  transistor)

D4 F11        B/3

:  Crankshaft  position  sensor  (POS)

C2

F48        GR/3

: Ignition coil No. 3 (With power
  transistor)

E4

F12        B/4

:  Heated  oxygen  sensor  2  (Bank  2)

D2

F49        GR/3

: Ignition coil No. 5 (With power
  transistor)

B1

F13        B/4

:  Heated  oxygen  sensor  2  (Bank  1)

E2

F50        B/6

:  Electric  throttle  control  actuator

F5

F14        B/10

:  Joint  connector-F01

E5

F51        B/48

:  ECM

E5

F15        B/48

:  TCM  (Transmission  control  module)

F4

F52        BR/48

:  ECM

D3 F16        GR/2

: EVAP canister purge volume control
  solenoid valve

E5

F53        B/10

:  Joint  connector-F03

F3

F17        B/1

: IPDM E/R (Intelligent power distribution
  module engine room)

B3

F54        B/3

:  Engine  oil  pressure  sensor

C3 F18        GR/2

:  Fuel  injector  No.  2

F5

F55        B/10

:  Joint  connector-F04

G3 F19        W/10

: IPDM E/R (Intelligent power distribution
  module engine room)

G4

F56        W/4

:  Joint  connector-F07

C4 F20        GR/2

: Fuel injector No. 4

G4

F57        W/4

: Joint connector-F08

D3 F21        GR/2

:  Condenser-1

C1

F58        GR/6

:  Joint  connector-F09

D3 F22        GR/2

:  Fuel  injector  No.  6

B4

F59        —

:  Engine  ground

E2

F23        B/3

:  Output  speed  sensor

B3

F60        —

:  Engine  ground

G2 F24        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

E3

F61        GR/2

:  Engine  coolant  temperature  sensor

E3

F25        B/3

:  Primary  speed  sensor

B2

F62        GR/2

: Intake valve timing control solenoid
  valve (Bank 1)

E3

F26        L/4

: To F201

B4

F63        GR/2

: Intake valve timing control solenoid
  valve (Bank 2)

F4

F27        —

: Starter motor

B3

F64        BR/2

: Electronic controlled engine mount
  control solenoid valve

E4

F28        GR/1

:  Starter  motor

D5

F65        BR/4

:  Air  fuel  ratio  (A/F)  sensor  1  (Bank  2)

F4

F29        B/3

:  Input  speed  sensor

C3

F66        B/2

:  VIAS  control  solenoid  valve  1

C3 F30        GR/2

: Fuel injector No. 1

C3

F67        B/2

: VIAS control solenoid valve 2

F3

F31        B/5

:  Mass  air  flow  sensor

C2

F68        GR/2

:  Engine  oil  temperature  sensor

G3 F32        W/16

:  To  E2

Knock  sensor  sub  harness

F4

F33        W/10

:  To  E19

D3

F201       L/4

:  To  F26

F4

F34        GR/4

:  Battery  current  sensor

D3

F202       GR/2

:  Knock  sensor  (Bank  1)

G5 F35        B/10

:  Joint  connector-F02

C3

F204       GR/2

:  Knock  sensor  (Bank  2)

E4

F36        B/10

:  Transmission  range  switch

PG-62

< WIRING DIAGRAM >

HARNESS

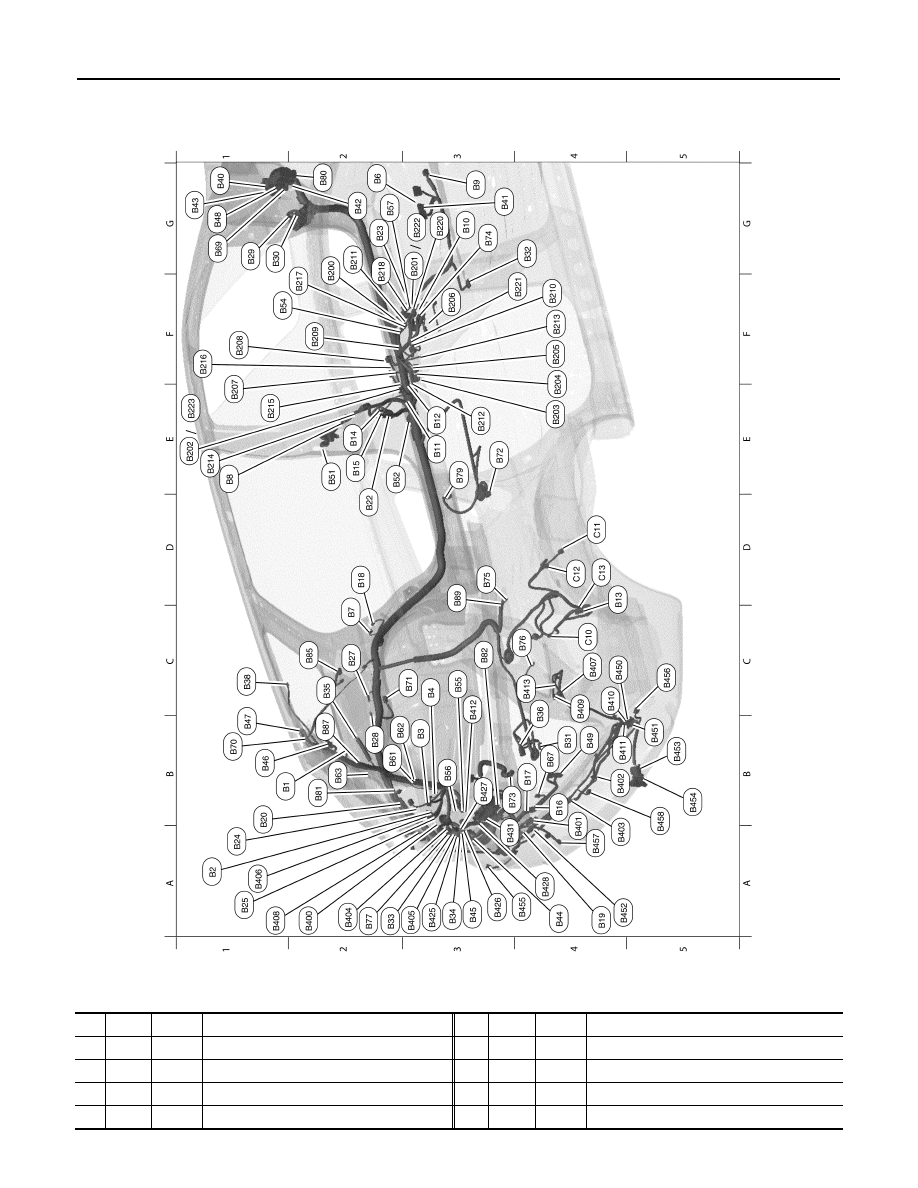

BODY HARNESS

ABMIA4916ZZ

B1

B1         BR/2

: Rear side speaker LH

B2

B81        GR/3

: Rear cargo power socket

A1

B2         W/16

: Satellite radio tuner

C3

B82        B/8

: Inverter unit

B3

B3         W/32

: Bluetooth® control unit

C2

B85        W/10

: Sunshade motor assembly

C3 B4         W/8

: Bluetooth® control unit

B2

B87        W/4

: Joint connector-B16

G2 B6         W/24

: To M66

D3

B89        W/4

: Joint connector-B20
