PG

HARNESS

PG-55

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

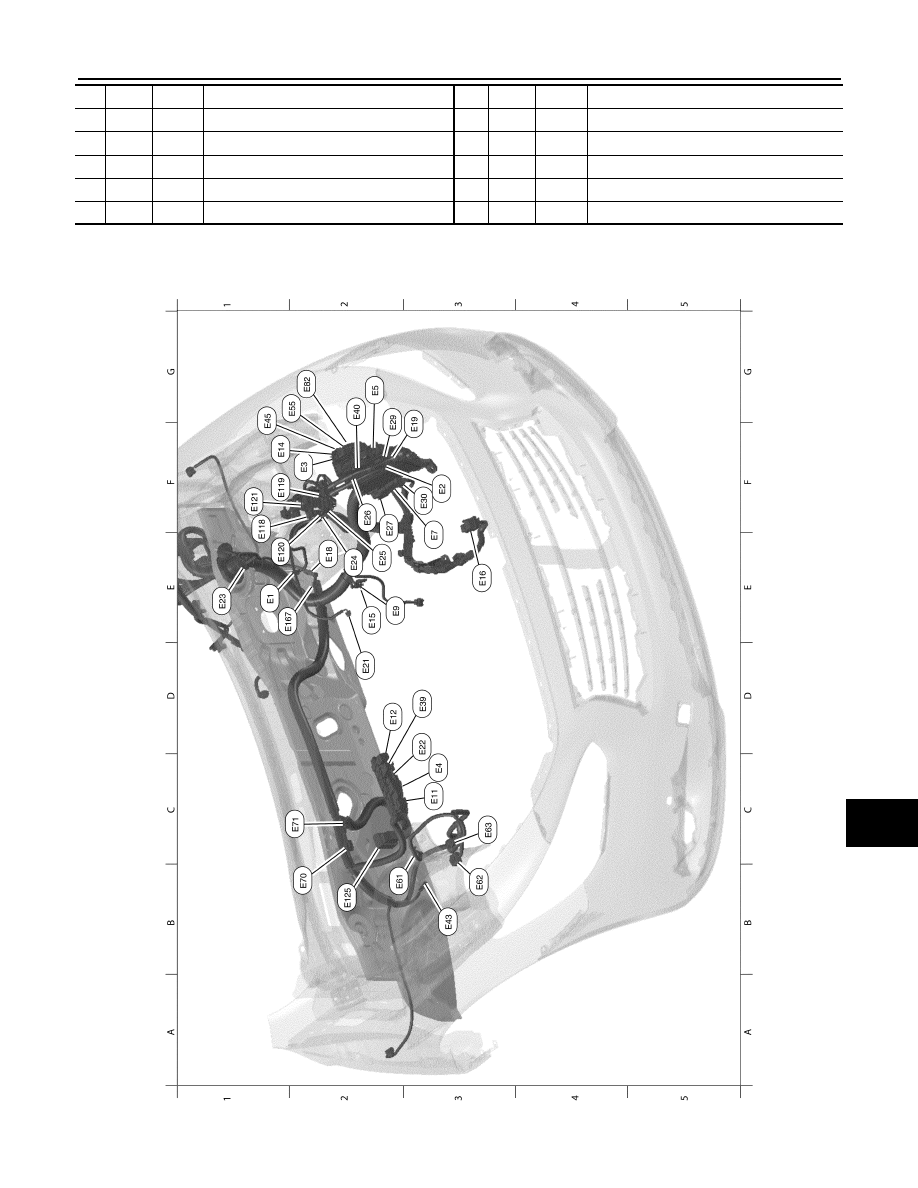

ENGINE ROOM HARNESS

D2 M172       W/4

:  Joint  connector-M11

F5

M253       BR/6

: 2nd row heated seat switch RH

D2 M173       W/4

:  Joint  connector-M12

E5

M254       W/40

: Rear auxiliary input jacks

D2 M174       W/4

:  Joint  connector-M13

E5

M255       GR/2

: Inside key antenna (Console)

E2

M175       W/33

:  Joint  connector-M22

F5

M256       W/4

: A/C 120V outlet

C2 M176       W/4

:  Joint  connector-M56

F5

M257       W/40

: To M202

C2 M177       W/4

:  Joint  connector-M57

E4

M258       W/12

: Rear air control (Rear)

ABMIA4915ZZ

PG-56

< WIRING DIAGRAM >

HARNESS

E1

E1         BR/3

: Intelligent Key warning buzzer

F2

E27        BR/2

: Fusible link box (Battery)

F3

E2         W/16

: To F32

G2

E29        Y/4

: To E210

F2

E3         B/2

: Anti theft diode

F3

E30        B/1

: Fusible link box (Battery)

C3 E4         BR/6

: Daytime light relay

D3

E39        L/4

: Stop lamp relay

G2 E5         W/16

: To E207

G2

E40        B/2

: To E201

E3

E7         GR/2

: Fusible link box (Battery)

B3

E43        B/2

: Front wheel sensor RH

E2

E9         —

: Engine ground

G1

E45        L/12

: Joint connector-E12

C3 E11        L/5

:  PTC  relay-1

G2

E55        W/4

:  Joint  connector-E10

D2 E12        L/5

:  PTC  relay-2

B2

E61        —

:  Body  ground

F1

E14        B/12

:  Joint  connector-E05

B3

E62        B/6

:  Power  steering  control  module

E2

E15        —

:  Engine  ground

C3

E63        B/2

:  Power  steering  control  module

E3

E16        GR/32 : ECM

B2

E70        B/6

: Joint connector-E14

E2

E18        B/2

:  Front  wheel  sensor  LH

C2

E71        B/6

:  Joint  connector-E15

F3

E19        W/10

: To F33

G2

E82        BR/4

: Cooling fan relay

D2 E21        GR/2

:  Brake  fluid  level  switch

F1

E118       B/2

: IPDM E/R (Intelligent power distribution
  module engine room)

D3 E22        L/4

:  Accessory  relay-2

F1

E119       W/32

: IPDM E/R (Intelligent power distribution
  module engine room)

E1

E23        GR/5

:  Front  wiper  motor

E1

E120       W/4

: IPDM E/R (Intelligent power distribution
  module engine room)

E2

E24        L/4

:  Trailer  turn  relay  LH

F1

E121       W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

E2

E25        L/4

:  Trailer  turn  relay  RH

B2

E125       B/34

: ABS actuator and electric unit (Control
  unit)

F2

E26        W/24

:  To  E209

E1

E167       B/3

:  Vacuum  sensor

PG

HARNESS

PG-57

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

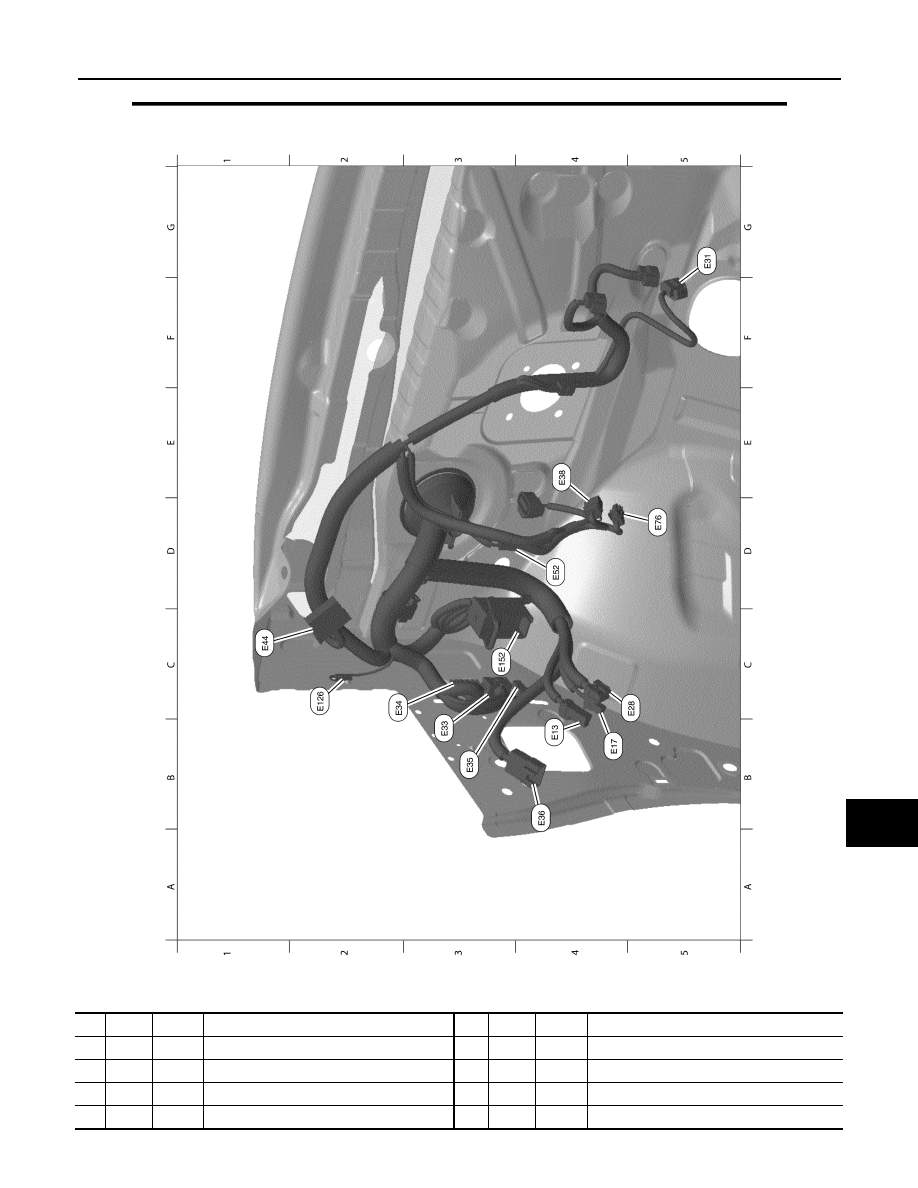

ENGINE ROOM HARNESS (PASSENGER VIEW)

AAMIA0062ZZ

B4

E13        W/1

: Fuse block (J/B)

B4

E36        W/3

: To M75

B4

E17        W/1

: Fuse block (J/B)

E4

E38        W/4

: Stop lamp switch

C5 E28        W/10

:  Fuse  block  (J/B)

C1

E44        W/33

:  Joint  connector-E01

G5 E31        B/6

:  Accelerator  pedal  position  sensor

D4

E52        B/1

:  Parking  brake  switch

B3

E33        W/12

:  To  B43

D5

E76        BR/2

:  Brake  pedal  position  switch

PG-58

< WIRING DIAGRAM >

HARNESS

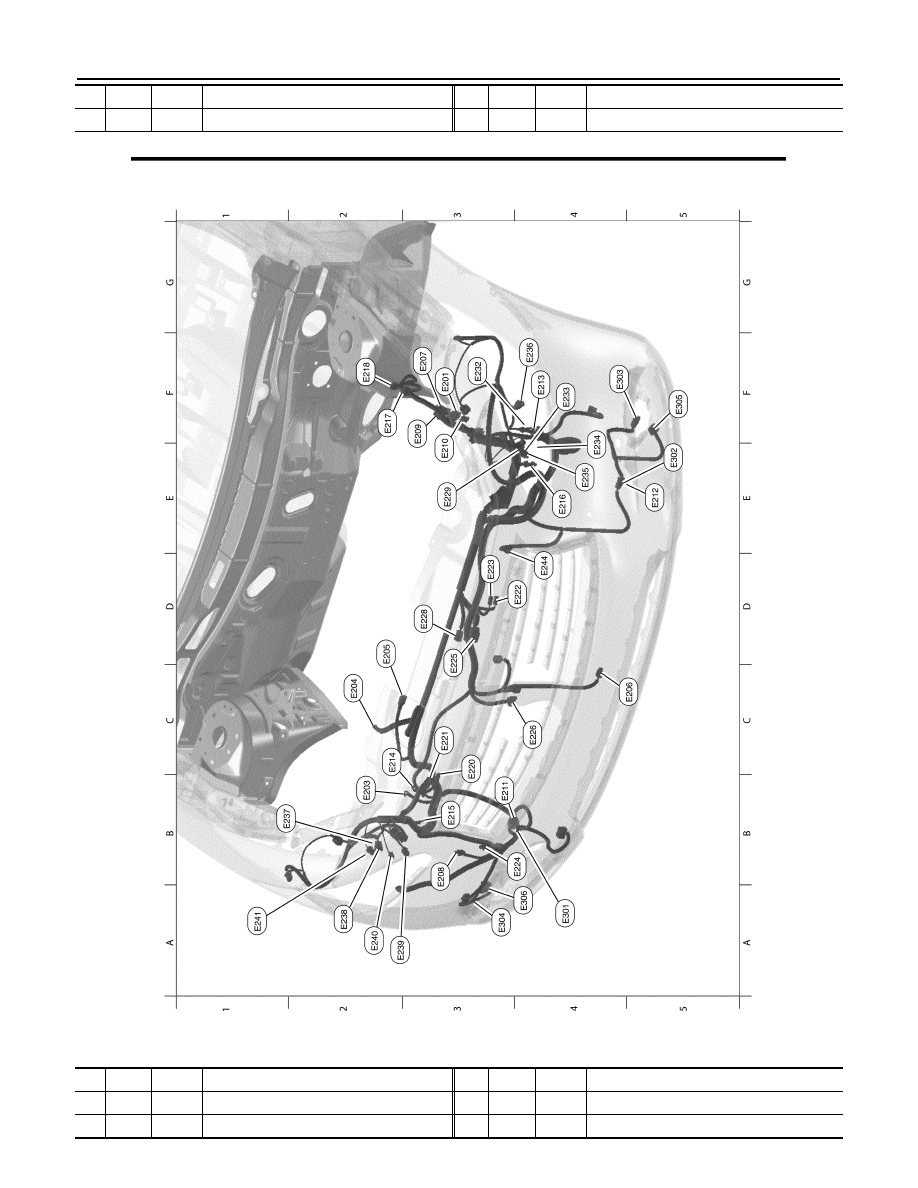

FRONT END MODULE HARNESS

C2 E34        W/24

:  To  B40

C2

E126       —

:  Body  ground

B3

E35        GR/1

:  To  B48

C3

E152       SMJ

:To  M31

AAMIA0063ZZ

F3

E201       B/2

:  To  E40

D3

E225       GR/3

:  Cooling  fan  control  module

B2

E203       —

:  Body  ground

C4

E226       B/4

:  Front  camera

C2 E204       —

:  Generator

D3

E228       Y/2

:  Crash  zone  sensor
