5 - 24

Пуск двигателя и вождение автомобиля

Рис. 6 – Появление автомобиля сбоку

Рис. 6. Если водитель включает сигнал поворота, когда в
зоне действия системы находится другой автомобиль, то
раздастся двойной звуковой сигнал системы и начнет мигать
сигнализатор системы BSW.

ПРИМЕЧАНИЕ

Если водитель включит указатель поворота прежде, чем

•

другой автомобиль появится в зоне действия системы,
то при обнаружении другого автомобиля боковой сигна-
лизатор начнет мигать, однако предупреждающая зву-
ковая сигнализация не будет подаваться.

Датчики могут не обнаружить появление другого ав-

•

томобиля, если при входе в зону действия системы он
движется примерно с такой же скоростью, как и ваш
автомобиль.

5 - 25

Пуск двигателя и вождение автомобиля

но места около расположения датчиков-радаров. Не стучите
и не допускайте повреждения поверхности вблизи датчиков-
радаров. Обратитесь на сервисную станцию официального
дилера NISSAN, если зона около датчиков-радаров повреж-
дена в результате столкновения.

Разрешение на использование радиочастоты

Номер Одобрения типа: POCC DE.MЛ05.H01284



ПРИМЕЧАНИЕ

При отключении системы BSW система RCTA (для некото-
рых вариантов исполнения автомобиля) также перестает
работать.

Рекомендуемые действия

Остановите автомобиль в безопасном месте, переведите
рычаг селектора в положение P (Стоянка), заглушите двига-
тель и снова запустите двигатель. Если предупреждение не
исчезло, обратитесь на сервисную станцию официального
дилера NISSAN для проверки системы.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ

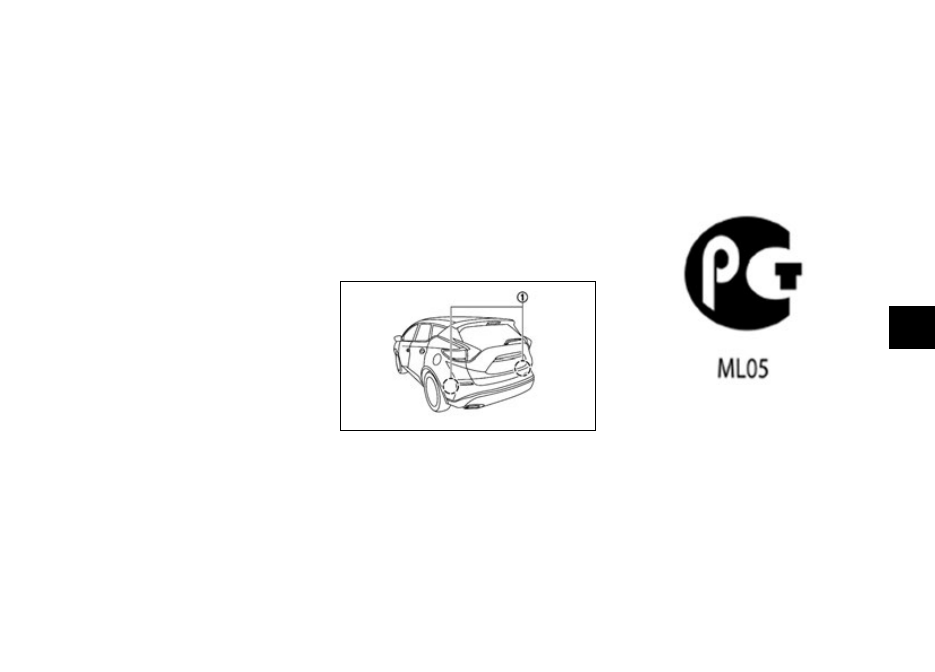

Два датчика-радара

 системы BSW и RCTA установлены

около заднего бампера. Следите за чистотой автомобиля
в зоне расположения датчиков-радаров. Датчики-радары
могут быть заблокированы из-за временного воздействия
внешних факторов, например, брызгами воды, водяной пы-
лью или тумана. Датчики-радары также могут быть блокиро-
ваны льдом, инеем или грязью. Проверьте датчики-радары
и удалите объекты, закрывающие зону вокруг датчиков-
радаров. Не прикрепляйте никаких наклеек (включая
наклейки из прозрачного материала), не устанавливайте до-
полнительное оборудование и не окрашивайте дополнитель-

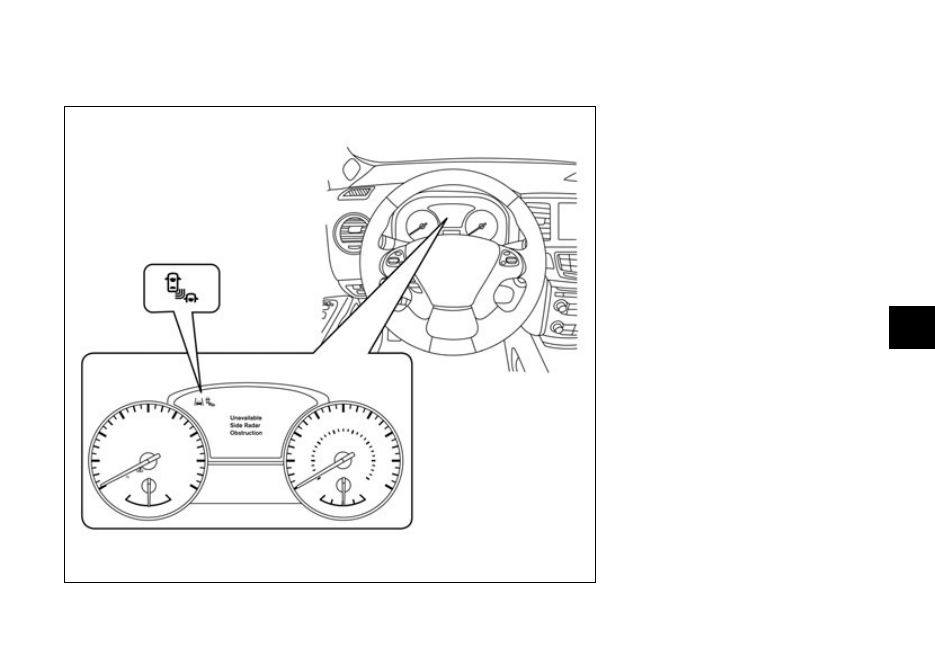

Временное отключение системы

При обнаружении блокировки радара система автоматиче-
ски выключается. На информационном дисплее автомобиля
загорится предупреждающее сообщение «Unavailable Side
Radar Obstruction» / «Side Radar Obstruction» (Отключение.
Помехи боковому радару/Помехи боковому радару) и ин-
формационном дисплее автомобиля замигает сигнализатор
(белого цвета) системы BSW/RCTA.

Системы будут неработоспособны до тех пор, пока не будут
устранены условия, вызвавшие их отключение.

Датчики-радары могут быть заблокированы из-за времен-
ного воздействия внешних факторов, например, брызгами
воды, водяной пылью или тумана.

Датчики-радары также могут быть блокированы льдом, ине-
ем или грязью.

ПРИМЕЧАНИЕ

При отключении системы BSW система RCTA (для некото-
рых вариантов исполнения автомобиля) также перестает
работать.

Рекомендуемые действия

Когда указанные выше условия прекратят свое действие,
функционирование системы возобновится автоматически.

Неисправность

Если система BSW неисправна, она автоматически выклю-
чается. При этом на информационном дисплее автомобиля
загорится предупреждение о неисправности и включится
сигнализатор (оранжевого цвета) системы BSW/RCTA.

5 - 26

Пуск двигателя и вождение автомобиля

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ ОБ ОПАСНОСТИ
ПРИ ВЫЕЗДЕ НА ДОРОГУ ЗАДНИМ ХОДОМ
(RCTA) (для некоторых вариантов исполнения
автомобиля)



ОПАСНОСТЬ

Пренебрежение изложенными ниже предупреждениями и
инструкциями по правильному использованию системы
RCTA может стать причиной тяжелых травм или гибели.

Система RCTA ни в коем случае не отменяет необходи-

•

мости соблюдать необходимые меры предосторожно-
сти при вождении автомобиля и не предназначена для
предотвращения столкновений с другими автомобиля-
ми или объектами. При выезде задним ходом с места
стоянки всегда пользуйтесь внутренним и наружными
зеркалами заднего вида, а также оглянитесь назад в
направлении движения. Запрещается полностью пола-
гаться только на систему RCTA.

Система RCTA предназначена для помощи водителю при вы-
езде задним ходом со стоянки на дорогу. При включенной
передаче заднего хода система RCTA обнаруживает автомо-
били, приближающиеся к вашему автомобилю слева и спра-
ва. Если система обнаруживает автомобили, движущиеся
сзади в поперечном направлении, то она предупреждает об
этом водителя.

5 - 27

Пуск двигателя и вождение автомобиля

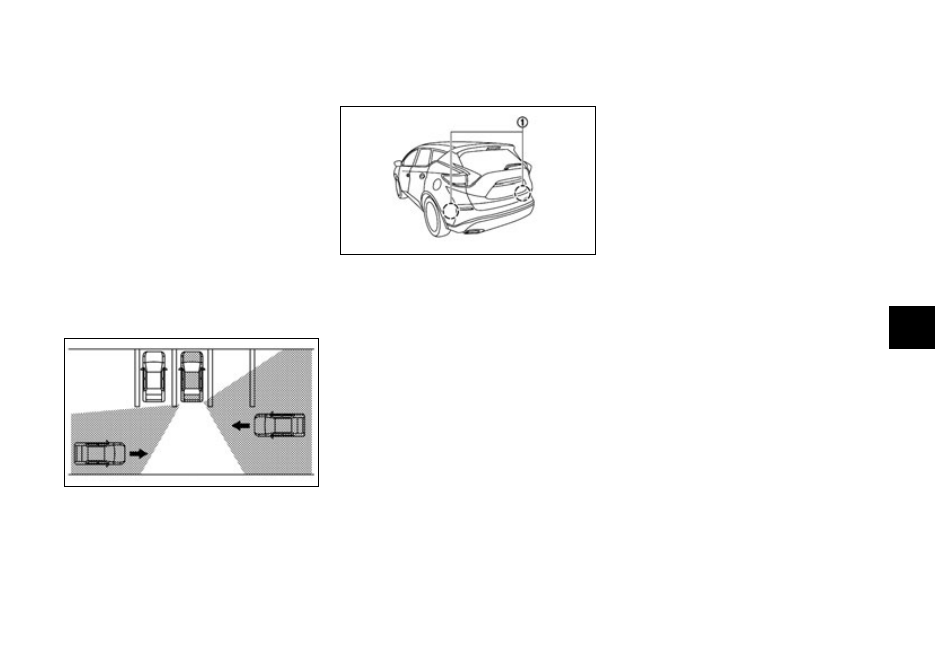

Система RCTA использует радарные датчики 1, установлен-
ные по обоим бортам автомобиля около заднего бампера и
способные обнаруживать приближающиеся автомобили.

Радарные датчики

 обнаруживают приближающийся ав-

томобиль на расстоянии примерно 20 м от вашего автомо-
биля.

При обнаружении приближающегося сбоку автомобиля си-
стема RCTA подает предупреждающие визуальный и звуко-
вой сигналы.

1.  Боковой сигнализатор систем BSW/RCTA

2.  Сигнализатор систем BSW/RCTA на информационном

дисплее

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ RCTA

Система RCTA может предупредить водителя о приближаю-
щихся автомобилях, когда водитель выезжает задним ходом
с места парковки.

Система RCTA работает, если рычаг селектора трансмиссии
находится в положении R (Задний ход) и скорость автомо-
биля не превышает примерно 8 км/ч.

Если система обнаружила приближающийся с любой сторо-
ны автомобиль, то раздастся звуковой предупреждающий
сигнал (однократный) будет мигать боковой сигнализатор
системы BSW/RCTA на той стороне автомобиля, с которой
приближается обнаруженный автомобиль.

5 - 28

Пуск двигателя и вождение автомобиля

Включение и выключение системы RCTA

Для включения или выключения системы RCTA выполните
следующие действия.

Нажимайте на кнопку

1.

 на рулевом колесе, чтобы

вывести на информационный дисплей пункт [Setting]
(Настройка), затем нажмите кнопку OK.

Используйте кнопки

2.

 для выбора пункта [Driver

Assistance] (Системы помощи водителю). Затем нажми-
те кнопку ОК.

Выберите пункт [Blind Spot] (Слепые зоны) и нажмите

3.

кнопку ОК.

ПРИМЕЧАНИЕ

Система RCTA интегрирована в систему BSW. Поэтому

•

для системы RCTA не предусмотрено отдельного пункта
в меню на информационном дисплее автомобиля. Если
система BSW выключена, то система RCTA также рабо-
тать не будет.

При включении и выключении системы текущие на-

•

стройки будут сохраняться, даже если заглушить и сно-
ва запустить двигатель.

5 - 29

Пуск двигателя и вождение автомобиля

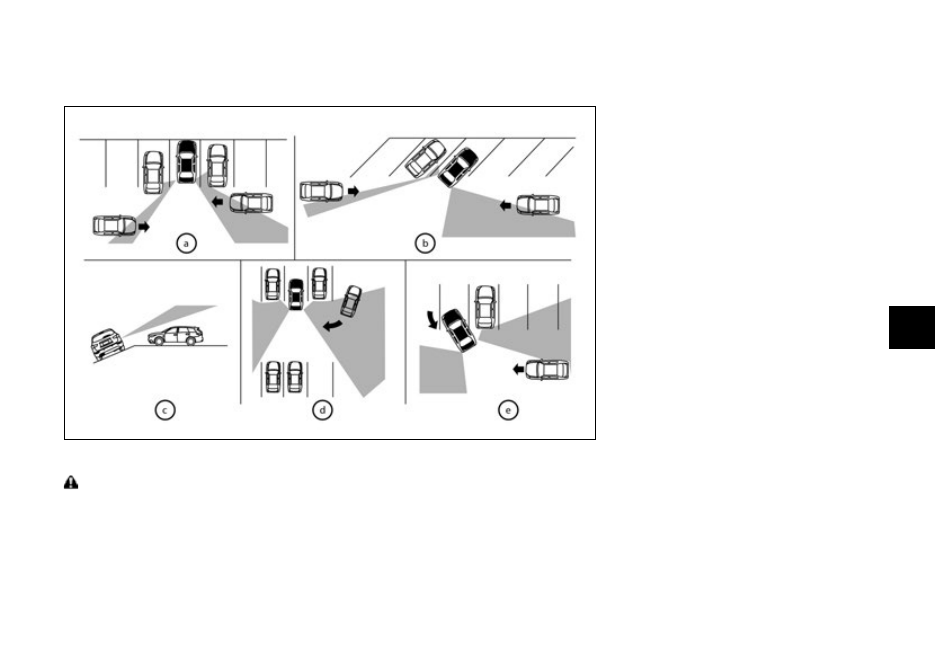

Датчики-радары могут не обнаружить приближающиеся

•

автомобили в некоторых ситуациях:

Рис. а: Если припаркованный рядом с вашим авто-



–

мобиль перегораживает луч датчика-радара.

Рис. b: Если автомобиль находится на стоянке под



–

углом к проезду.

Рис. с: Если автомобиль находится на стоянке на



–

уклоне.

Рис. d: Если приближающийся автомобиль повора-



–

чивает или сдает задним ходом в проезд, куда вы-
езжает ваш автомобиль.

Рис. e: Если между продольными осями вашего и



–

приближающегося автомобиля небольшой угол.

Перечисленные ниже условия могут ухудшить способ-

•

ность системы обнаруживать другие автомобили:

Неблагоприятные погодные условия.



–

Брызги воды из-под колес автомобилей



–

Наличие льда, инея, снега на автомобиле



–

Образование инея на автомобиле



–

Наличие грязи на автомобиле.



–

Не прикрепляйте никаких наклеек (включая наклейки из

•

прозрачного материала), не устанавливайте дополни-
тельное оборудование и не окрашивайте дополнительно
места около расположения датчиков-радаров. В подоб-
ных случаях способность системы обнаруживать другие
автомобили снижается.

Датчики-радары служат для обнаружения приближаю-
щихся (движущихся) автомобилей. Датчики-радары могут
оказаться неспособны обнаружить такие объекты, как:

Пешеходы, велосипеды, мотоциклы, животные, дет-



–

ские радиоуправляемые машины

Автомобили, которые проезжают мимо со скоро-



–

стью более примерно 30 км/ч

Автомобили, которые проезжают мимо со скоро-



–

стью менее 8 км/ч

ОГРАНИЧЕНИЯ СИСТЕМЫ RCTA



ОПАСНОСТЬ

Ниже приведены ограничения системы RCTA. Если при
управлении автомобилем вы не будете учитывать данные
ограничения, это может привести к тяжелому травмирова-
нию и даже смерти людей.

Обязательно обернитесь и убедитесь в безопасности

•

маневра, прежде чем начинать движение задним ходом.

5 - 30

Пуск двигателя и вождение автомобиля

При слишком высоком уровне шума (например, при

•

большой громкости аудиосистемы, или при открытом
окне) вы можете не услышать предупреждающий зву-
ковой сигнал системы.

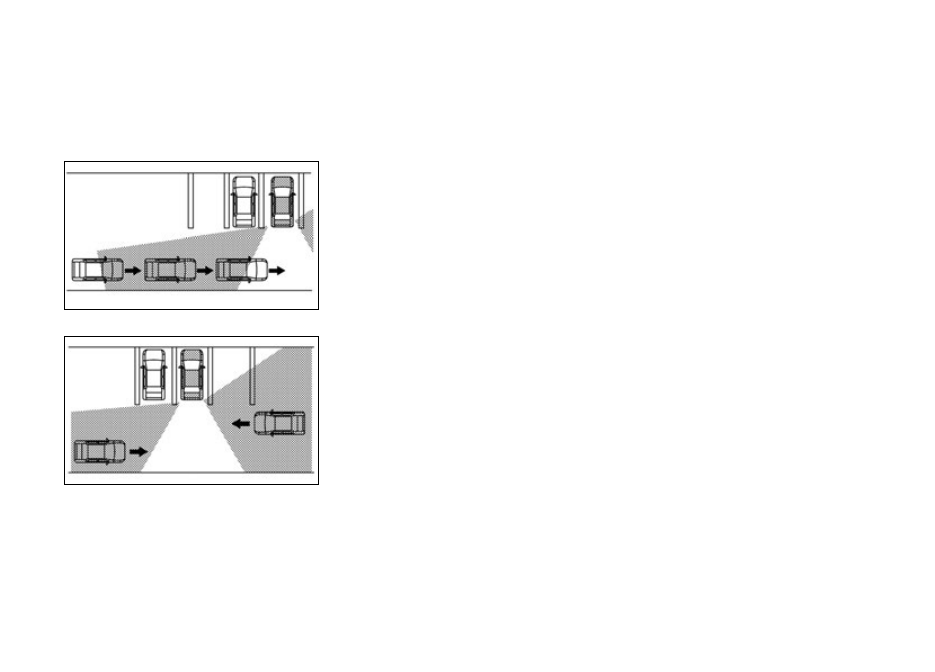

Рис. 1.

Рис. 2.

ПРИМЕЧАНИЕ

Если приближается сразу несколько автомобилей, сле-

•

дующих друг за другом (рис. 1), или автомобили прибли-
жаются с двух сторон (рис. 2), то звуковой сигнал может
не включаться системой RCTA, после того как мимо дат-
чиков пройдет первый автомобиль.

Звуковая сигнализация системы RCTA о наличии пре-

•

пятствия сзади автомобиля имеет более высокий
приоритет, чем звуковая сигнализация в виде одно-
кратного сигнала, предупреждающая о приближении
другого автомобиля с поперечного направления. Если
система RCTA обнаружила препятствие сзади автомо-
биля и одновременно с этим система обнаружила при-
ближение другого автомобиля, то подаются следующие
предупреждения:

Звучит сигнализация системы RCTA



–

Мигает боковой сигнализатор системы BSW (со сто-



–

роны приближающегося автомобиля)

5 - 31

Пуск двигателя и вождение автомобиля

Временное отключение системы

При обнаружении блокировки радара система автоматиче-
ски выключается. На информационном дисплее автомобиля
загорится предупреждающее сообщение «Unavailable Side
Radar Obstruction» / «Side Radar Obstruction» (Отключение.
Помехи боковому радару/Помехи боковому радару) и ин-
формационном дисплее автомобиля замигает сигнализатор
(белого цвета) системы BSW/RCTA.

Системы будут неработоспособны до тех пор, пока не будут
устранены условия, вызвавшие их отключение.

Датчики-радары могут быть заблокированы из-за времен-
ного воздействия внешних факторов, например, брызгами
воды, водяной пылью или тумана.

Датчики-радары также могут быть блокированы льдом, ине-
ем или грязью.

ПРИМЕЧАНИЕ

При отключении системы BSW система RCTA (для некото-
рых вариантов исполнения автомобиля) также перестает
работать.

Рекомендуемые действия

Когда указанные выше условия прекратят свое действие,
функционирование системы возобновится автоматически.

Неисправность

Если система RCTA неисправна, она автоматически выклю-
чается. При этом на информационном дисплее автомобиля
загорится предупреждение о неисправности и включится
сигнализатор (оранжевого цвета) системы BSW/RCTA.
