Nissan Murano Z52. Руководство - часть 18

4 - 13

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

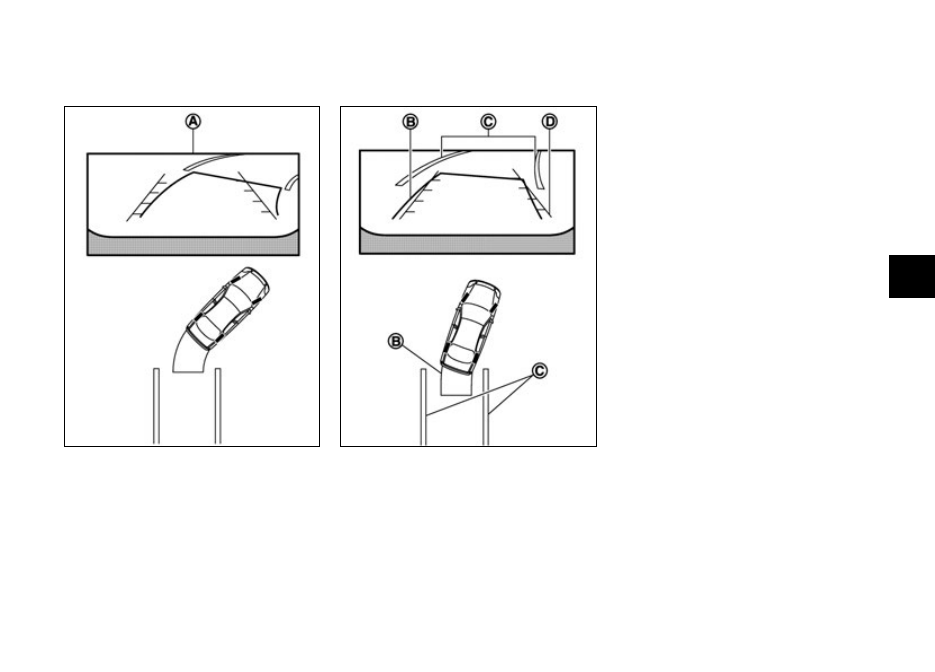

1.  Визуально убедитесь в безопасности парковки автомо-

биля в выбранном месте.

2.  При установке рычага селектора трансмиссии в положе-

ние R (Задний ход) на дисплее появится изображение с
камеры заднего вида, показанное на рисунке

A.

3.  Медленно двигайтесь задним ходом, корректируя на-

правление движения рулевым колесом, так чтобы линии
прогнозируемой траектории

B вошли в границы C

парковочного места.

4.  Поворачивайте рулевое колесо, чтобы габаритные линии

D стали параллельными границам C парковочного
места.

5.  После заезда автомобиля на парковочное место пере-

ведите рычаг селектора трансмиссии в положение Р
(Стоянка) и включите стояночный тормоз.

4 - 14

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

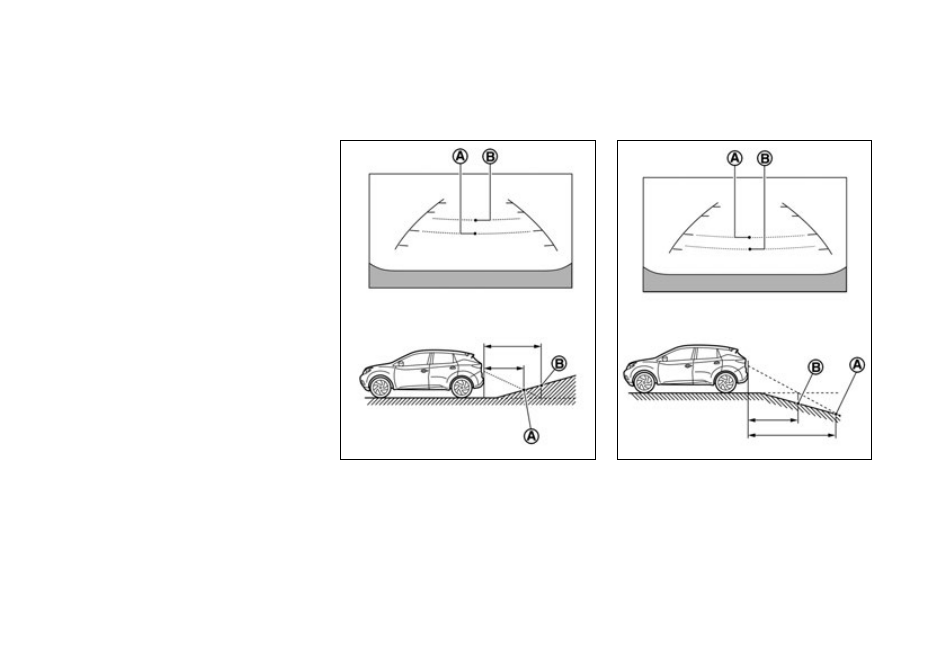

Приближение задним ходом
к крутому спуску

При приближении задним ходом к крутому спуску линии
расстояний до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1,0 м до точки

A, однако, фактическая точка на спуске,

удаленная на 1,0 м от автомобиля – это точка

B. Обратите

внимание, что любой предмет на спуске на самом деле рас-
положен ближе, чем это кажется на дисплее.

Приближение задним ходом к крутому
подъему

При приближении задним ходом к крутому подъему отметки
расстояний до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают меньшее расстояние до пре-
пятствия, чем на самом деле. Например, дисплей показывает
расстояние 1 м до точки

A, однако фактическое место на

подъеме, удаленное на 1 м от автомобиля – это точка

B. Об-

ратите внимание, что любой предмет на подъеме на самом деле
расположен дальше, чем это кажется на дисплее.

РАЗЛИЧИЕ МЕЖДУ РАССТОЯНИЯМИ
НА ЭКРАНЕ И ДЕЙСТВИТЕЛЬНЫМИ
РАССТОЯНИЯМИ ДО ОБЪЕКТОВ

Отметки расстояний до препятствия и линии габаритной ши-
рины автомобиля можно использовать только для ориенти-
ровки и только в том случае, когда автомобиль находится на
горизонтальной ровной дороге с твердым покрытием. Рас-
стояние до препятствия, наблюдаемое на мониторе, служит
только для справки и может отличаться от фактического
расстояния между автомобилем и препятствием.

4 - 15

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

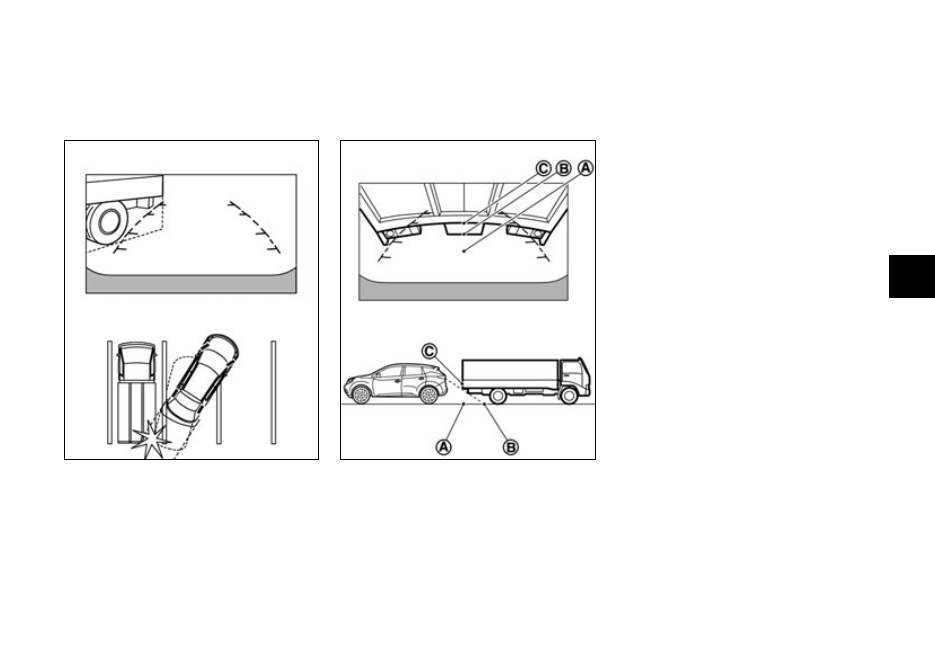

Приближение задним ходом к объектам
с выступающими частями

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако, на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
точке

A, если части препятствия выступают над дорогой.

Движение задним ходом около объектов
с выступающими частями

На дисплее может показаться, что автомобиль свободно
проходит, не задевая препятствие. Однако, автомобиль мо-
жет задеть препятствие, если какая-либо его часть фактиче-
ски выступает за габаритную линию.

4 - 16

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

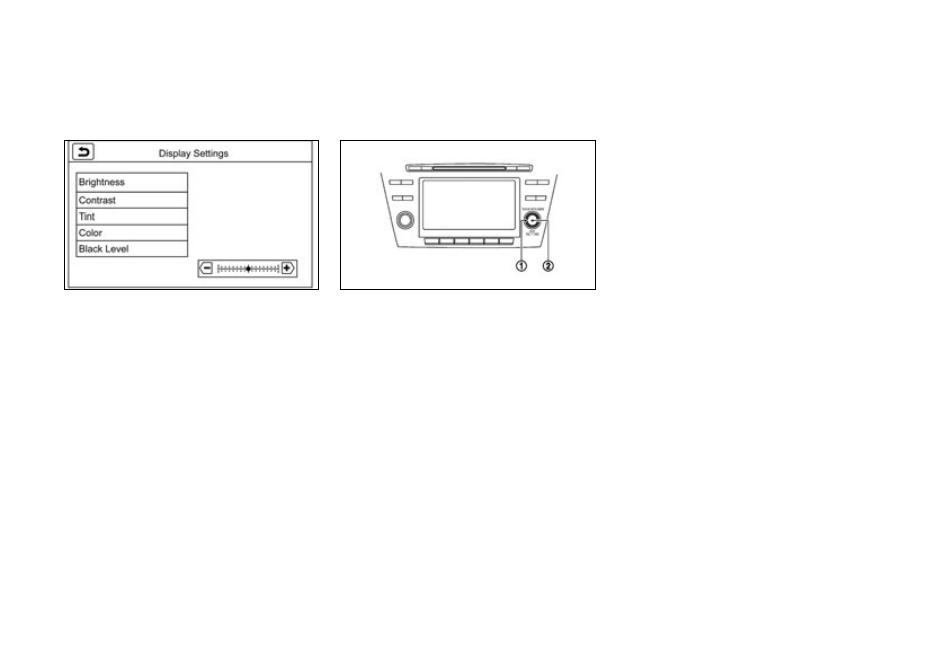

НАСТРОЙКА ДИСПЛЕЯ (автомобили,
оснащенные навигационной системой)

1.  Коснитесь сенсорного дисплея, когда выведен экран

монитора кругового обзора. На дисплее появится экран
настройки камеры.

2.  Коснитесь кнопки Display Setting (Настройка дисплея).

3.  Выберите пункт [Brightness] (Яркость), [Contrast] (Кон-

трастность), [Tint] (Тон) или [Black Level] (Уровень чер-
ного).

4.  Отрегулируйте выбранный параметр настройки, касаясь

кнопок [+] и [-] на экране.

ПРИМЕЧАНИЕ

Не настраивайте дисплей монитора кругового обзора на
ходу автомобиля. Убедитесь в том, что стояночный тормоз
включен надлежащим образом.

НАСТРОЙКА ДИСПЛЕЯ
(автомобили без навигационной системы)

Нажмите на кнопку

1.

 SETTING (Настройка), когда

работает монитор заднего вида.

Отрегулируйте яркость с помощью рукоятки

2.

 <TUNE

FOLDER> (Настройка/Папка)

Нажмите кнопку

3.

 SETTING (Настройка), чтобы отрегу-

лировать контрастность с помощью рукоятки

 <TUNE

FOLDER> (Настройка/Папка).

Нажмите на кнопку

4.

 SETTING (Настройка), чтобы

вернуться к экрану монитора заднего вида.

ПРИМЕЧАНИЕ

Не настраивайте дисплей монитора заднего обзора во вре-
мя движения автомобиля.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

При переводе рычага селектора трансмиссии в положе-



y

ние R (Задний ход) дисплей автоматически переключит-
ся в режим монитора заднего вида. Однако, при этом вы
можете продолжать слушать аудиосистему.

При включении монитора заднего вида изображение на



y

экране может появиться с некоторой задержкой.

При слишком высокой или низкой температуре изобра-



y

жение предметов на мониторе может быть нечетким.
Это не является признаком неисправности.

При сильной засветке объектива камеры внешним источ-



y

ником света изображение предметов на мониторе может
быть нечетким. Это не является признаком неисправности.

Вы можете заметить на предметах на экране вертикаль-



y

ные линии. Это вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.



y

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-



y

чаться от действительного. Это не является признаком
неисправности.

В условиях низкой освещенности и ночью изображение



y

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании на объектив камеры заднего вида грязи,



y

дождя или снега изображение предметов на экране мо-
жет быть нечетким. Очистите объектив камеры.

Запрещается использовать для чистки объектива каме-



y

ры спирт, бензин и другие растворители. Это приведет к
обесцвечиванию. Для чистки объектива камеры исполь-
зуйте мягкую ткань, смоченную раствором нейтрально-
го моющего средства, а затем протрите объектив сухой
мягкой тканью.

Будьте осторожны, чтобы не повредить объектив каме-



y

ры, так как это повлияет на изображение на экране.

Запрещается наносить полироль на объектив камеры.



y

При попадании полироли очистите объектив при помо-
щи мягкой чистой ткани, смоченной водным раствором
нейтрального моющего средства.

4 - 17

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

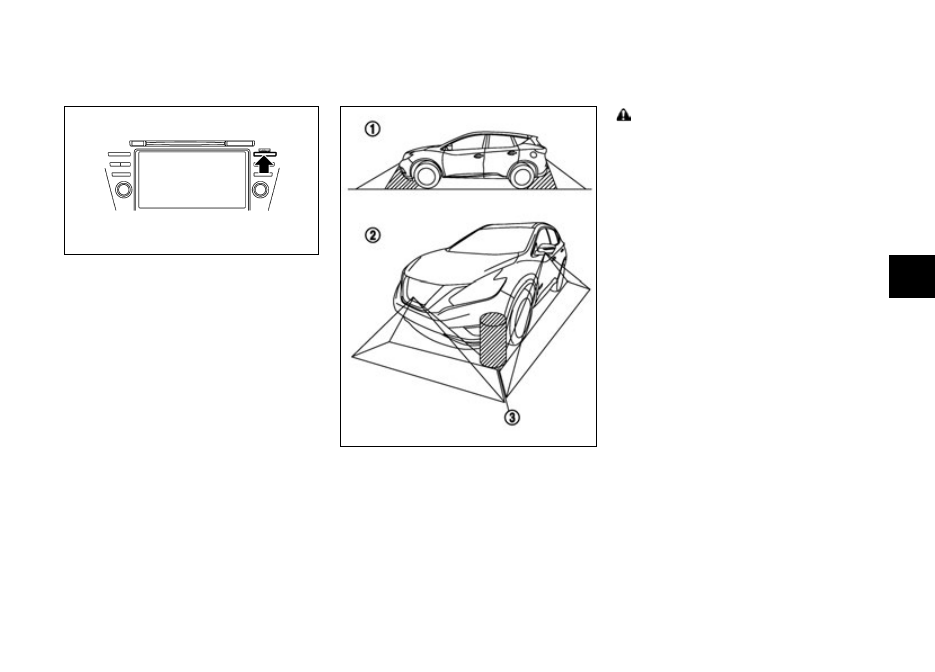

МОНИТОР КРУГОВОГО ОБЗОРА (для некоторых
вариантов исполнения автомобиля)

При положении ON выключателя зажигания нажмите кнопку
CAMERA или переведите рычаг селектора трансмиссии в по-
ложение R (Задний ход), чтобы включить монитор кругового
обзора. На мониторе будут показаны различные зоны, при-
легающие к автомобилю.

Имеющиеся варианты обзора:

Вид «с высоты птичьего полета»



y



На мониторе будет показана обстановка вокруг автомо-
биля.

Вид спереди-сбоку



y



На мониторе отображается обстановка впереди и во-
круг переднего колеса со стороны пассажира.

Вид вперед



y



На дисплее будет показана обстановка перед автомобилем.

Вид назад



y



На дисплее будет показана обстановка позади автомобиля.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место или
параллельная парковка.

Имеются некоторые зоны, в которых система не сможет по-
казать препятствия или предупредить о наличии движущих-
ся объектов. При включении режима переднего или заднего
обзора система может не обнаружить препятствия, лежащие
на земле или находящиеся ниже бампера

. При обзоре «с

высоты птичьего полета»

 монитор может не обнаружить

присутствие высокого препятствия на стыке зон обзора

.



ОПАСНОСТЬ

Монитор кругового обзора повышает удобство управле-

•

ния автомобилем, но он не может полностью заменить
необходимые меры предосторожности, так как имеются
зоны, в которых система не может обнаружить при-
сутствие препятствий. Прежде чем начинать движение,
обязательно проверьте обстановку вокруг автомобиля
через окна и при помощи зеркал заднего вида.

Водитель всегда несет ответственность за обеспечение

•

безопасности при постановке автомобиля на стоянку
или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при сло-

•

женных наружных зеркалах заднего вида, и убедитесь
в том, что дверь багажного отделения закрыта, прежде
чем начинать движение автомобиля с использованием
монитора кругового обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены над решеткой радиатора, зерка-

•

лами заднего вида и над задним регистрационным зна-
ком. Следите за тем, чтобы объективы камер не были
ничем закрыты.

При мойке автомобиля струей воды высокого давления

•

не допускайте попадания струи воды на камеры. В про-
тивном случае попадание воды внутрь камеры может
привести к конденсации влаги на линзе объектива, к
неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеры кругового обзора от ударных воз-

•

действий. Камеры являются прецизионными (высоко-
точными) устройствами. В противном случае может
нарушиться функционирование камер кругового обзора
или возникнуть неисправность, которая может привести
к возгоранию или к поражению электрическим током.

4 - 18

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВНИМАНИЕ

Удаляйте с линзы загрязнения, снег и т.д. с помощью мяг-
кой чистой ткани. Следите за тем, чтобы не поцарапать лин-
зу камеры во время очистки.

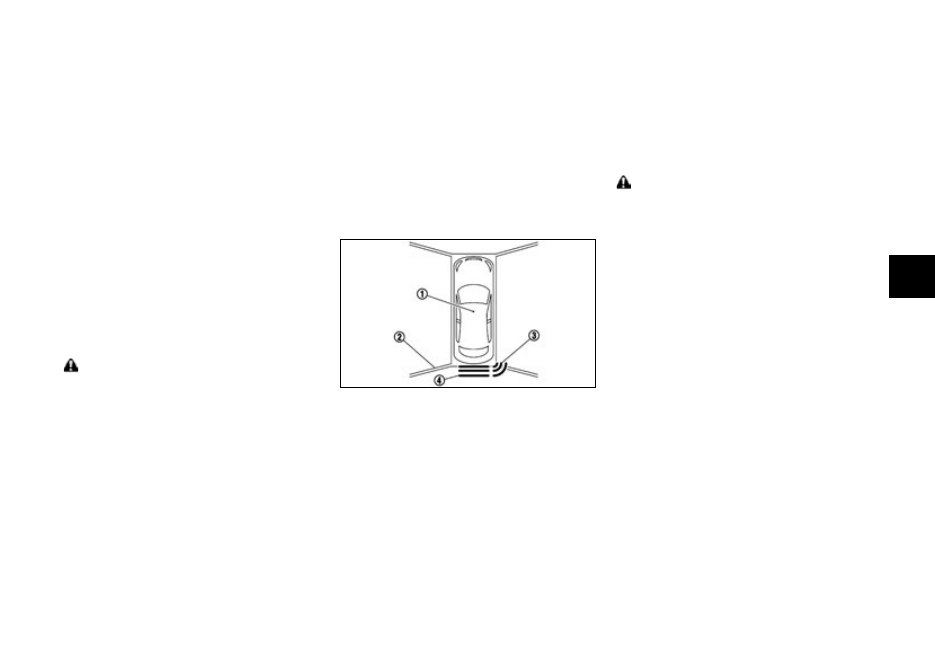

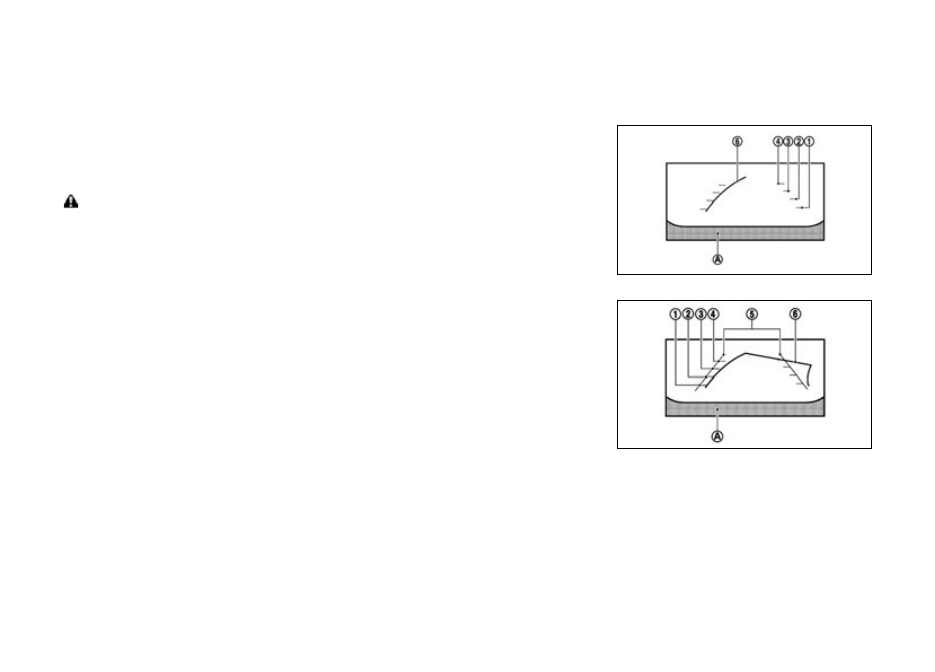

ВОЗМОЖНЫЕ ВАРИАНТЫ ОБЗОРА



ОПАСНОСТЬ

Линию расстояния до препятствия и линии, ограничи-

•

вающие габаритный коридор автомобиля по ширине
можно использовать только для справки и только в том
случае, когда он находится на горизонтальной дороге
с твердым покрытием. Расстояние до препятствия, на-
блюдаемое на мониторе, служит только для справки и
может отличаться от фактического расстояния между
автомобилем и препятствием.

Используйте линии на дисплее и вид сверху «с высоты

•

птичьего полета» в качестве вспомогательной инфор-
мации. Расположение линий на дисплее и вид сверху в
значительной степени зависят от количества пассажи-
ров в автомобиле, уровня топлива в баке, расположения
автомобиля, состояния дороги и ее уклона.

Если на автомобиле будут установлены шины различ-

•

ной размерности, линии предсказанного курса и вид
сверху могут показываться на дисплее некоррктно.

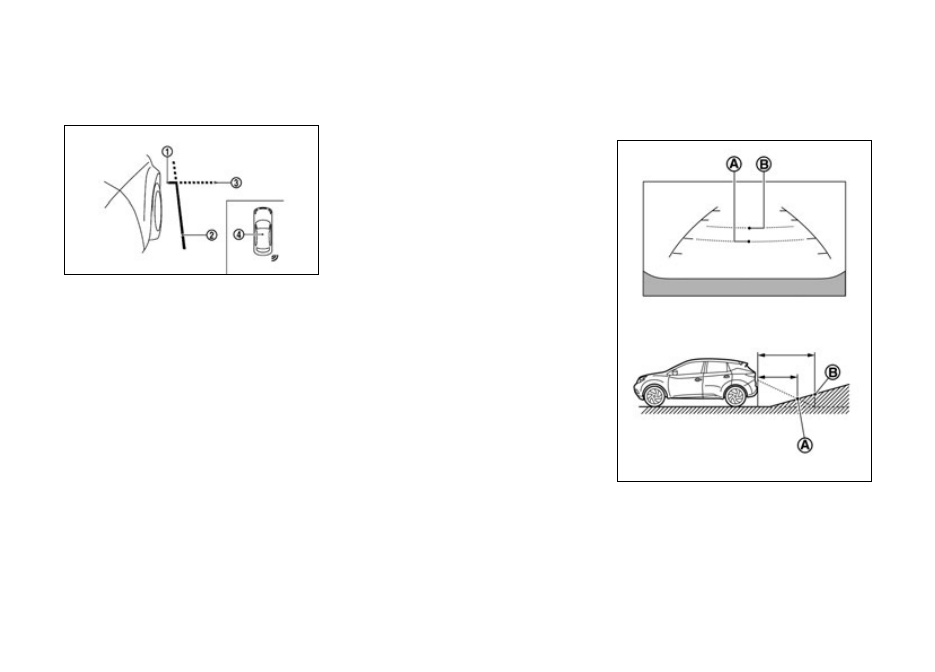

При движении на подъем предметы на мониторе ка-

•

жутся расположенными ближе, чем на самом деле. При
движении на спуск предметы на мониторе кажутся рас-
положенными дальше, чем на самом деле.

На мониторе заднего вида предметы показываются в

•

зеркальном отражении по сравнению с изображением в
зеркалах заднего вида.

Пользуйтесь зеркалами заднего вида или обернитесь

•

через плечо, чтобы правильно оценить расстояние до
препятствий.

Расстояние между объектами, показываемое на виде

•

назад, может отличаться от действительного. На мони-
торе заднего вида предметы показываются в зеркаль-
ном отображении по сравнению с их изображением в
зеркалах заднего вида.

На дороге, покрытой снегом, или на скользкой дороге

•

действительная траектория движения автомобиля мо-
жет отличаться от прогнозируемой траектории.

Линии на виде назад отображаются с небольшим смеще-

•

нием вправо, поскольку задняя камера установлена со
смещением от центральной продольной оси автомобиля.

Линии, ограничивающие габаритный коридор автомоби-

•

ля, и линии прогнозируемой траектории движения на мо-
ниторе выглядят шире, по сравнению с действительной
шириной автомобиля и шириной габаритного коридора.

Вид вперед и вид назад

Вид вперед

Вид назад

На мониторе будут показаны линии, которые указывают
ширину автомобиля и отметки расстояний до препятствия
относительно кузова автомобиля

A.

Отметки расстояний до препятствия:

Эти линии указывают расстояния между препятствием и ку-
зовом автомобиля.

Красная линия



y

: примерно 0,5 м

4 - 19

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Желтая линия



y

: примерно 1 м

Зеленая линия



y

: примерно 2 м

Зеленая линия



y

: примерно 3 м

Линии, показывающие габаритную ширину автомобиля

:

Эти линии соответствуют габаритной ширине автомобиля.

Линии прогнозируемой траектории

:

Эти линии указывают прогнозируемую траекторию движе-
ния автомобиля. Линии прогнозируемой траектории появ-
ляются на дисплее при повороте рулевого колеса. Линии
прогнозируемой траектории будут перемещаться в зави-
симости от угла поворота рулевого колеса.  Если включен
обзор назад, то линии прогнозируемой траектории не по-
казываются на дисплее, если рулевое колесо находится в
нейтральном положении.

Передняя камера не передает изображение на дисплей, если
скорость движения превышает 10 км/ч.



ОПАСНОСТЬ

Расстояние между объектами, показываемое на виде

•

назад, может отличаться от действительного. На мони-
торе заднего вида предметы показываются в зеркаль-
ном отображении по сравнению с их изображением в
зеркалах заднего вида.

На дороге, покрытой снегом, или на скользкой дороге

•

действительная траектория движения может отличать-
ся от прогнозируемой траектории.

Линии на виде назад отображаются с небольшим сме-

•

щением вправо, поскольку задняя камера установлена
со смещением от центральной продольной оси автомо-
биля.

ПРИМЕЧАНИЕ

Когда на дисплее показывается вид вперед и рулевое ко-
лесо повернуто на 90 градусов или менее от нейтрального
положения, на дисплее будут показаны правая и левая ли-
нии прогнозируемой траектории (6). Когда рулевое колесо
повернуто на 90 градусов и более, линия прогнозируемой
траектории будет показана только с внешней стороны от-
носительно центра поворота.

Вид «с высоты птичьего полета»

При включении вида «с высоты птичьего полета» на дисплее
будет показан вид автомобиля сверху, что помогает оценить
расположение автомобиля и линий прогнозируемой траек-
тории движения по отношению к парковочному месту.

Условное изображение автомобиля

 указывает на его по-

ложение. Учтите, что расстояние между предметами, види-
мое на виде сверху, отличается от действительного.

Слепые зоны

, которые не входят в зону обзора камер,

показаны черным цветом.

Если выключатель зажигания переведен в положение ON, то
после включения вида «с высоты птичьего полета» слепые
зоны

 выделяются на дисплее желтым цветом в течение

3 секунд.

Если угол автомобиля приближается к препятствию, на
дисплее появляется индикатор углового ультразвукового
датчика

. Если автомобиль приближается к препятствию

средней частью бампера, на дисплее появляется индикатор
центрального ультразвукового датчика

.



ОПАСНОСТЬ

На виде сверху предметы кажутся расположенными

•

дальше, чем на самом деле, так как используется псев-
до изображение, которое получается путем обработки
изображений от камер, установленных в зеркалах за-
днего вида, спереди и сзади автомобиля.

Изображение высоких предметов, таких как бордюр

•

или другой автомобиль, расположенных на стыке зон
обзора различных камер, может быть искажено или от-
сутствовать.

На дисплее не могут быть показаны предметы, находя-

•

щиеся выше камер.

Вид сверху может быть искажен, если положение каме-

•

ры меняется.

Линии, нанесенные на парковке, на дисплее могут быть

•

искажены и выглядеть искривленными, если они нахо-
дятся на стыке зон обзора различных камер. Искажение
увеличивается по мере удаления автомобиля от линии.

4 - 20

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Вид спереди-сбоку

Направляющие линии

На мониторе будут показаны линии, обозначающие габари-
ты по ширине автомобиля и по передней части кузова.

Линия

 обозначает габарит по передней части кузова ав-

томобиля.

Линия

 обозначает габаритную ширину автомобиля с уче-

том наружных зеркал заднего вида.

Продолжения

 передней  и боковой  линий отобража-

ются на дисплее зеленой пунктирной линией.

Когда угловая или средняя часть автомобиля близко при-
ближается к препятствию, на дисплее появляется индикатор
ультразвукового датчика

. Индикатор  ультразвукового

датчика может быть выключен, если с помощью информа-
ционного дисплея отключить передние ультразвуковые дат-
чики. См. раздел «Системы, облегчающие вождение» главы
2 «Приборная панель и органы управления».

ВНИМАНИЕ

Будьте осторожны, чтобы не поцарапать объектив каме-

•

ры при очистке от снега или грязи.

Указатели поворота могут перекрывать линию габа-

•

ритной ширины автомобиля. Это не является признаком
неисправности.

РАЗЛИЧИЕ МЕЖДУ РАССТОЯНИЯМИ
НА ЭКРАНЕ И ДЕЙСТВИТЕЛЬНЫМИ
РАССТОЯНИЯМИ ДО ОБЪЕКТОВ

Отметки расстояний до препятствия и линии габаритной ши-
рины автомобиля можно использовать только для ориенти-
ровки и только в том случае, когда автомобиль находится на
горизонтальной ровной дороге с твердым покрытием. Рас-
стояние до препятствия, наблюдаемое на мониторе, служит
только для справки и может отличаться от фактического
расстояния между автомобилем и препятствием.

Приближение задним ходом к крутому
подъему

При приближении задним ходом к крутому подъему отметки расстоя-
ний до препятствия и линии габаритной ширины автомобиля на дис-
плее показывают меньшее расстояние до препятствия, чем на самом
деле. Например, дисплей показывает расстояние 1,0 м до точки

A,

но фактическая точка, находящаяся на расстоянии 1,0 м – это точка
B. Имейте в виду, что любой предмет на подъеме, видимый на дис-
плее, на самом деле расположен дальше, чем кажется.
