Переключатель  кондиционера  «А/С»  (подробные  функции  приведены  в  разделе

«эксплуатация кондиционера»).

•

Переключатель  диагностики  «EDC»  (подробные  функции  приведены  в  разделе

«эксплуатация переключателя диагностики неисправностей»).

•

Перекидной

переключатель

выключения

режима

круиз-контроля

(подробные

функции приведены в разделе «использования функции круиз-контроля».

•

Перекидной  переключатель  регулировки  скорости  движения  в  режиме  круиз -

контроля  (подробные  функции  приведены  в  разделе  «использования  функции  круиз -
контроля).

•

Перекидной  переключатель  восстановления  режима  круиз-контроля  (подробные

функции приведены в разделе «использования функции круиз-контроля).

•

Перекидной переключатель дистанционного управления акселератором

приведены в разделе «дистанционное управление

Перекидные переключатели

На

щитке

приборов

установлены

соответствующие

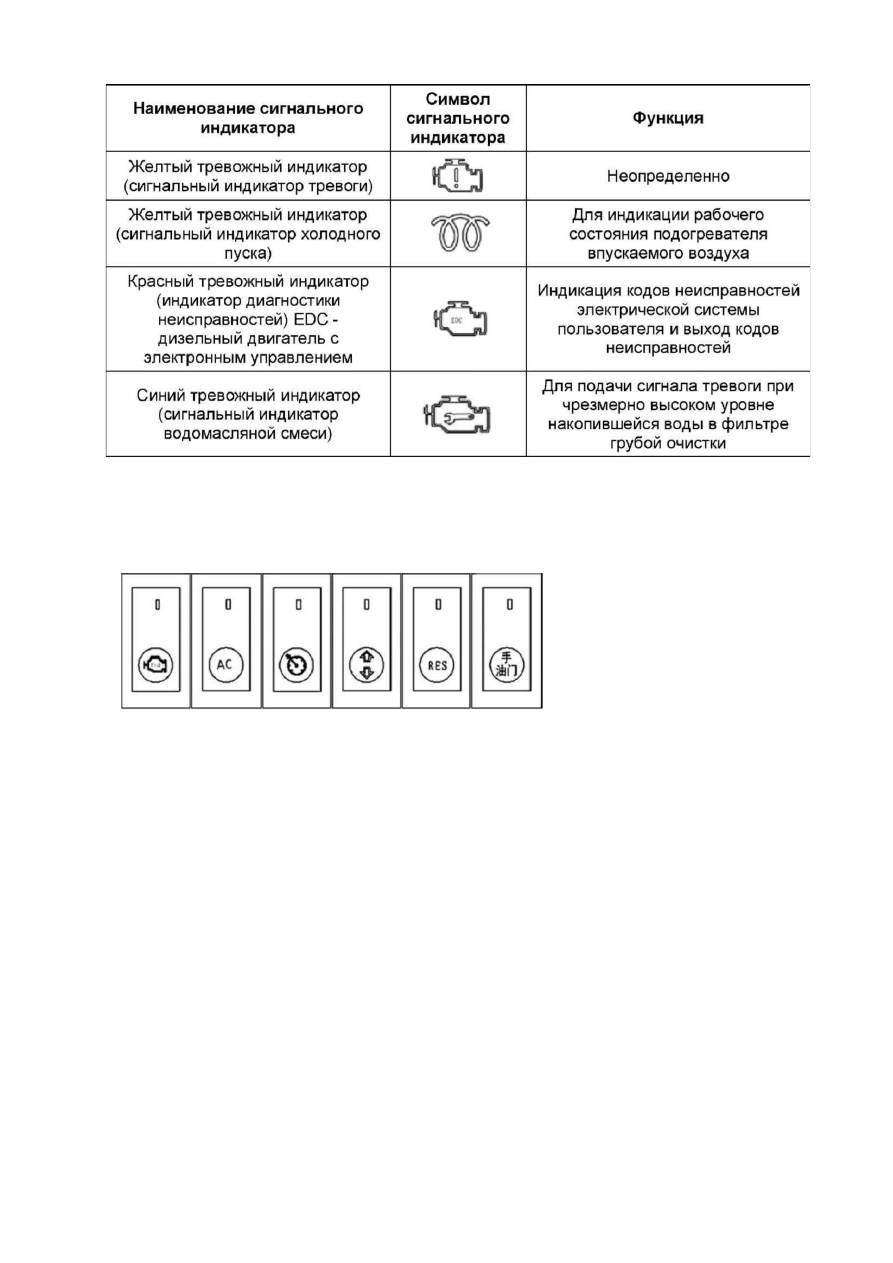

двигателя (см. Рис. 1).

перекидные переключатели

Рис. 1

(подробные

функции

акселератором»).

50

Использование функции круиз-контроля

Поскольку  двигатель  с  электронным  управлением  может  точно  контролировать  время

и  количество  впрыска  топлива,  возможна  автоматическая  регулировка  числа  оборотов
двигателя согласно рабочему состоянию для осуществления функции круиз-контроля.

Функция круиз-контроля может использоваться при следующих условиях:

•

Самая низшая передача: 4

•

Диапазон частот вращения двигателя: 700-2500 об/мин.

•

Минимальная крейсерская скорость: 25 км/ч.

•

Максимальная крейсерская скорость: 100 км/ч.

Операционный порядок:

-

запустите  двигатель,  при  этом  режим  круиз-контроля  может  быть  подготовлен  к

активизации;

-

после  удовлетворения  условий  активизации  режима  круиз-контроля  (положение

передачи,

скорость

движения,

частота

вращения)

переместите

вверх

или

вниз

переключатель

круиз-контроля

для

активизации

режима

круиз-контроля.

Чтобы

установить  текущую  скорость  в  качестве  крейсерской  скорости  режим  круиз -контроль
должен находится в положении «удержания»;

-

при  включении  круиз-контроля  регулировка  крейсерской  скорости  может  быть

осуществлена с помощью перемещения переключателя круиз-контроля вверх или вниз:

-

увеличение  скорости:  продолжительно  нажмите  на  переключатель  круиз-контроля

вверх,  число  оборотов  в  контрольной  точке  круиз-контроля  будет  увеличиваться,  скорость
автомобиля также будет увеличиваться;

-

понижение

скорости:

продолжительно

нажмите

переключатель

круиз-контроля

вниз,  число  оборотов  в  контрольной  точке  круиз-контроля  будет  уменьшаться,  скорость
автомобиля также будет уменьшаться.

Ступенчатое

увеличение

скорости:

прерывисто

нажмите

переключатель

круиз -

контроля  вверх,  число  оборотов  в  контрольной  точке  круиз-контроля  будет  увеличиваться
согласно  нормированному  значению  (2  км/ч),  в  то  же  время  скорость  автомобиля  также
будет увеличиваться.

Ступенчатое

понижение

скорости:

прерывисто

нажмите

переключатель

круиз -

контроля  вниз,  число  оборотов  в  контрольной  точке  круиз-контроля  будет  уменьшаться
согласно  нормированному  значению  (2  км/ч),  в  то  же  время  скорость  автомобиля  также
будет уменьшаться.

При  необходимости  выхода  из  режима  круиз-контроля,  нажмите  переключатель  круиз-

контроля  для  выключения  режима  круиз-контроля.  Если  выход  из  режима  круиз-контроля
был  осуществлен  с  помощью  переключателя  круиз-контроля,  то  режим  круиз-контроля  не
может  быть  восстановлен  с  помощью  клавиши  восстановления.  Переключиться  в  режим
круиз-контроля  можно  только  после  повторного  нажатия  переключателя  круиз-контроля
вверх или переключателя круиз-контроля вниз.

Интерфейс диагностики

Интерфейс

диагностики

представляет

собой

специальный

интерфейс

для

ввода

данных,

вывода

информации

о

неисправностях  с  помощью  соответствующих
инструментов

(например,

тестера)

определения

параметров

и

диагностики

двигателя,

интерфейс диагностики

расположен

внутри

платы

интерфейса

со

стороны

кресла

пассажира

в

кабине

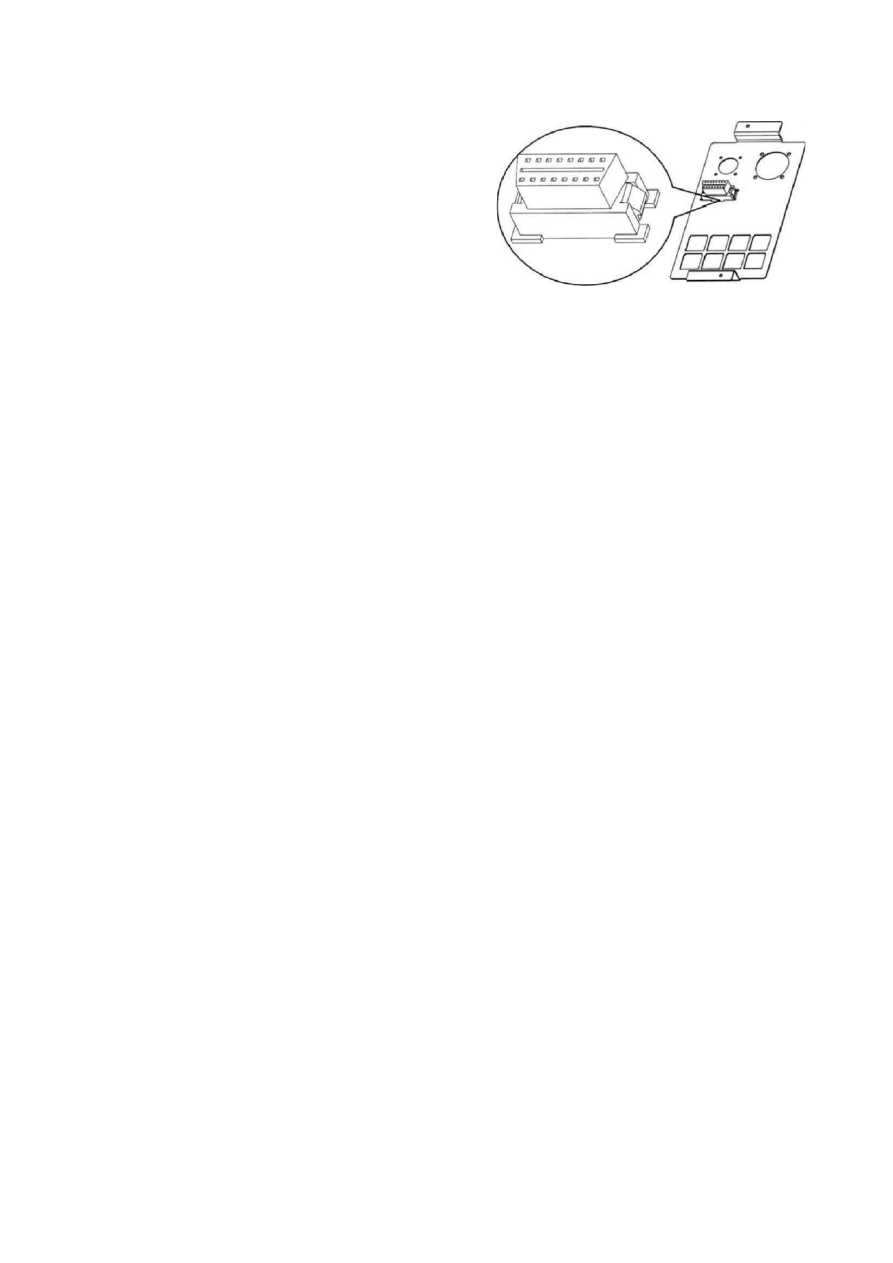

водителя (см. Рис. 2).

Рис. 2

51

В  режиме  круиз-контроля,  для  выхода  из  режима  нажмите  на  педаль  сцепления,

педаль тормоза и педаль управления моторным тормозом.

После  выхода  из  режима  круиз-контроля,  можно  нажать  клавишу  восстановления  для

восстановления

установленной  крейсерской  скорости  в  том

случае,

если

рабочая

ситуация удовлетворяет условия активизации режима круиз-контроля.

Допускается  выход  из  режима  круиз-контроля  с  помощью  педали  акселератора.  В

режиме  круиз-контроля  нажмите  на  педаль  акселератора,  ECU  уровняет  крейсерский
крутящий  момент  с  крутящим  моментом  педали,  например  для  выполнения  обгона  в
режиме  круиз-контроля.  После  отпускания  педали  акселератора,  режим  круиз-контроль
будет автоматически восстановлен.

Меры предосторожности:

-

функция  круиз-контроля  обладает  некоторыми  ограничениями.  При  движении  по

дороге  с  длинным  и  большим  уклоном  или  по  неровной  дороге  не  рекомендуется
использовать  функцию  круиз-контроля,  в  противном  случае  выход  из  режима  круиз-
контроля  из-за  чрезмерного  ускорения  или  замедления  может  привести  к  блокировке
режима  круиз-контроля.  В  процессе  данного  цикла  повторное  переключение  в  режим
круиз-контроля  невозможно,  функция  круиз-контроля  может  быть  восстановлена  только
после отключения ECU и перезапуска.

-

условия  осуществления  функции  круиз-контроля  относительно  жесткие,  поэтому,

если

функция

круиз-контроля

не

может

быть

активирована,

следует

проверить

исправность  переключателей.  Например,  в  случае  повреждения  сцепления  ECU  получает
сигнал  «1»,  ECU  в  этом  случае  считает,  что  педаль  сцепления  находится  в  нажатом
положении,  функция  круиз-контроля  не  может  быть  активирована.  В  отношении  прочих
переключателей ситуация аналогична.

Использование функции КОМ (PTO)

Данная  функция  часто  используется  в  специальных  машинах  для  регулировки  числа

оборотов двигателя.

Порядок выполнения операций:
-

запустите двигатель,

-

для  активизации  функций  PTO  нажмите  переключатель  восстановления  режима

круиз-контроля,  в  этом  случае  частота  вращения  двигателя  будет  увеличена  до  1300
об/мин,  регулировка  числа  оборотов  двигателя  может  быть  осуществлена  с  помощью
перемещения  переключателя  круиз-контроля  вверх  или  вниз.  При  активизации  функции
PTO

диапазон

частот

вращения

двигателя

составляет

800-1450

об/мин,

диапазон

скоростей движения составляет 0-3 км/ч,

-

для  выключения  функции  PTO  нажмите  переключатель  выключения  режима  круиз-

контроля, скорость движения вернется к скорости на холостом ходу.

В  режиме  работы  PTO  функции  сцепления,  моторного  тормоза  и  акселератора  не

действуют.

Использование функции регулировки числа оборотов холостого хода

Данная  функция  предназначена  для  регулировки  числа  оборотов  холостого  хода

двигателя.

Порядок выполнения операций:
-

Запустите двигатель;

-

При  этом  можно  отрегулировать  число  оборотов  холостого  хода  двигателя

перемещением переключателя круиз-контроля вверх или вниз.

52

Эксплуатация подогревателя впускаемого воздуха:

Электронный  блок  управления  (ECU)  определяет  температуру  окружающей  среды  с

помощью

датчика

температуры

двигателя,

приводит

реле

подогрева

впускаемого

воздуха,

осуществляет

управление

подогревом

впускаемого

воздуха.

Подогрев

впускаемого воздуха осуществляется с целью облегчить холодный запуск двигателя.

Условия работы подогрева впускаемого воздуха:

• температура окружающей среды ниже 0 C°.

Порядок выполнения операций:
-

Включите ключ-переключатель.

-

Загорится  сигнальный  индикатор  холодного  пуска,  электронный  блок  управления

(ECU)  будет  автоматически  контролировать  время  каждого  процесса  (предварительного
нагрева,  отопления,  последующего  нагрева)  в  зависимости  от  температур  окружающей
среды.

-

Предварительный

подогрев:

если

температурные

условия

соответствуют

установленными  требованиям,  то  производится  предварительный  подогрев  и  сигнальный
индикатор  холодного  пуска  мигает.  Если  прогрев  не  производится,  сигнальный  индикатор
холодного пуска гаснет;

-

После  завершения  предварительного  подогрева,  сигнальный  индикатор  холодного

пуска  мигает  3  раза  для  напоминания  водителю  о  завершении  предварительного
подогрева;

-

Водитель  может  запустить  двигатель  после  того,  как  погас  сигнальный  индикатор

холодного пуска;

-

После  запуска  двигателя  производится  процесс  последующего  подогрева,  при

данном процессе сигнальный индикатор холодного пуска не загорается.

Меры предосторожности:
-

электронный  блок  управления  (ECU)  будет  автоматически  контролировать  время

подогрева

в

зависимости

от

разных

температур

окружающей

среды,

обычно

предварительный  подогрев  осуществляется  в  течения  1  минуты,  время  последующего
подогрева  немного  больше,  как  правило,  последующий  подогрев  осуществляется  в
течение 2 минут (при температуре -10 C°);

-

если  запустить  двигатель,  когда  загорелся  сигнальный  индикатор  холодного  пуска

или сигнального индикатора холодного пуска мигает, то процесс подогрева прекратится.

Использование переключателя кондиционера:

Для  включения  кондиционера  нажмите  соответствующий  переключатель,  при  этом

электронный  блок  управления  (ECU)  получает  информацию  о  включении  кондиционера  и
контролирует  повышение  числа  оборотов  холостого  хода.  На  100  об/мин,  затем  вкл ючите
переключатель

охлаждения

кондиционера,

система

кондиционирования

воздуха

начинает функционировать.

Электронный  блок  управления  (ECU)  будет  контролировать  работу  реле  компрессора

в  соответствии  с  текущим  рабочим  состоянием  двигателя,  если  нагрузка  на  двигатель
слишком  велика  (при  движении  на  подъеме,  с  большой  нагрузкой),  электронный  блок
управления  (ECU)  временно  отключит  компрессор,  после  уменьшения  рабочей  нагрузки
работа компрессора будет автоматически восстановлена.

Внимание!

Переключатель

кондиционера

может

быть

использован

в

качестве устройства для повышения числа оборотов холостого хода!
