Грузовики Shaanxi. Руководство - часть 6

Продолжительная работа указателя

поворота направо.

Передвиньте рычаг переключателя вперед,

преодолев некоторое сопротивление нейтрали,
в положение «1».

Продолжительная работа указатели

поворота налево.

Передвиньте рычаг переключателя назад,

преодолев некоторое сопротивление,
в положение «2». Рычаг автоматически
возвращается в положение «0» когда автомашина
после поворота начинается двигаться прямо
вперед.

Кратковременное включение указателей

поворота

Передвиньте рычаг переключателя вперед или

назад (в зависимости от указываемого
направления поворота), не преодолевая
сопротивление нейтрали, удержите рычаг вручную
в данном положении. Рычаг автоматически
возвращается в положение «0», когда автомашина
после поворота начинается двигаться прямо
вперед.

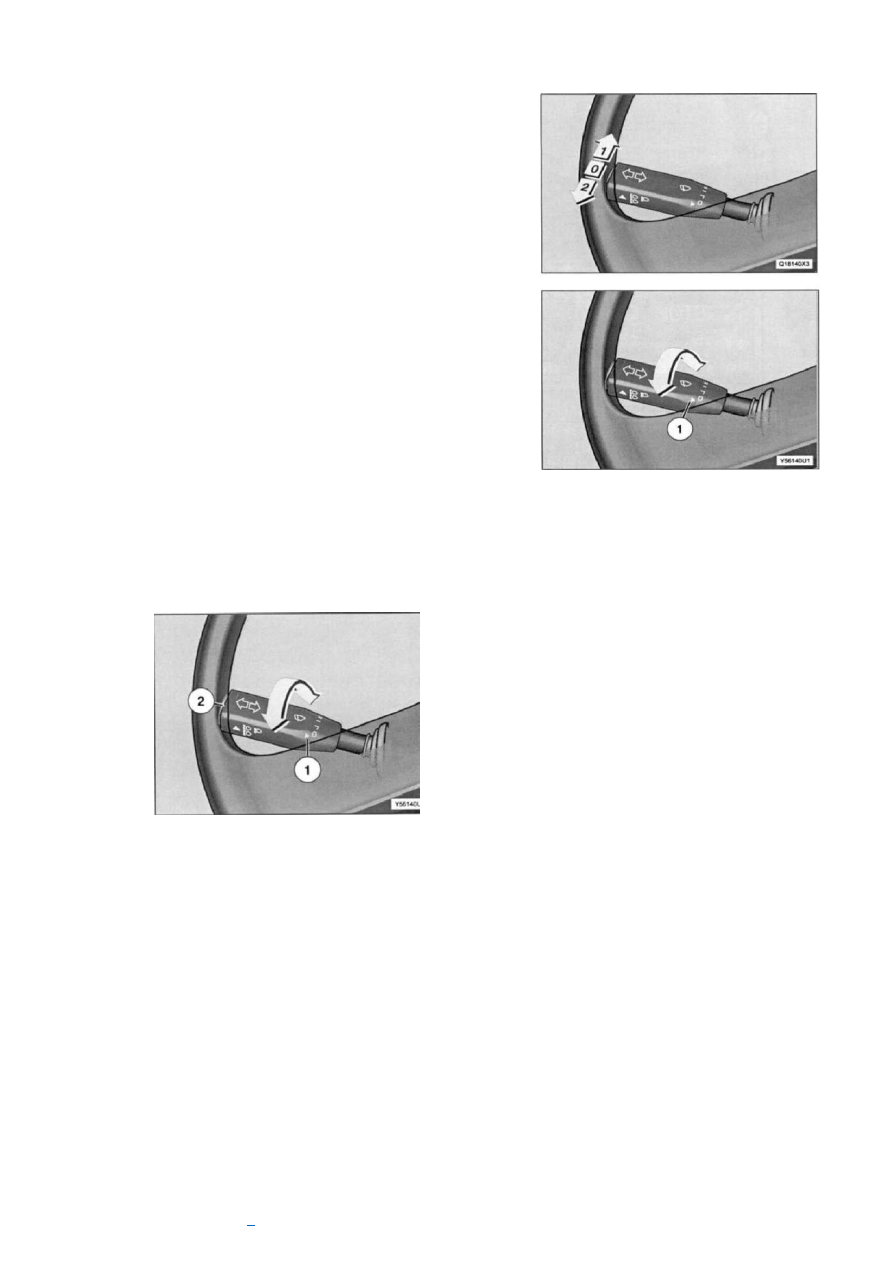

Рис. 22

Рис. 23

Стеклоочистители

Поверните

рычаг

переключателя

«2»

по

часовой стрелке. (Рис. 23.):

Положение

«0»

стеклоочистители

включены.

Положение

«J»

режим

работы

стеклоочистителей с паузой.

Положение «I» - включен медленный режим

работы стеклоочистителей.

Положение «II» - включен быстрый режим

работы стеклоочистителей.

Омыватель лобового стекла

При нажатии рычага по стрелке «1» в сторону рулевой колонки включаются

омыватели лобового стекла, а также стеклоочистители, последние делают четыре
прохода.

Зимой, в мороз, перед включением омывателя / стеклоочистителя всегда проверяйте,

не примерзли ли щетки стеклоочистителя к лобовому стеклу.

Электростеклоподъёмники

Электростеклоподъёмники

не

работают

при

выключенном зажигании. Поверните ключ в замке
зажигания.
Для полного или частичного опускания стекла окна
нажмите задний край кулисного переключателя. Для
полного или частичного поднятия стекла окна нажмите
передний край соответствующего переключателя.

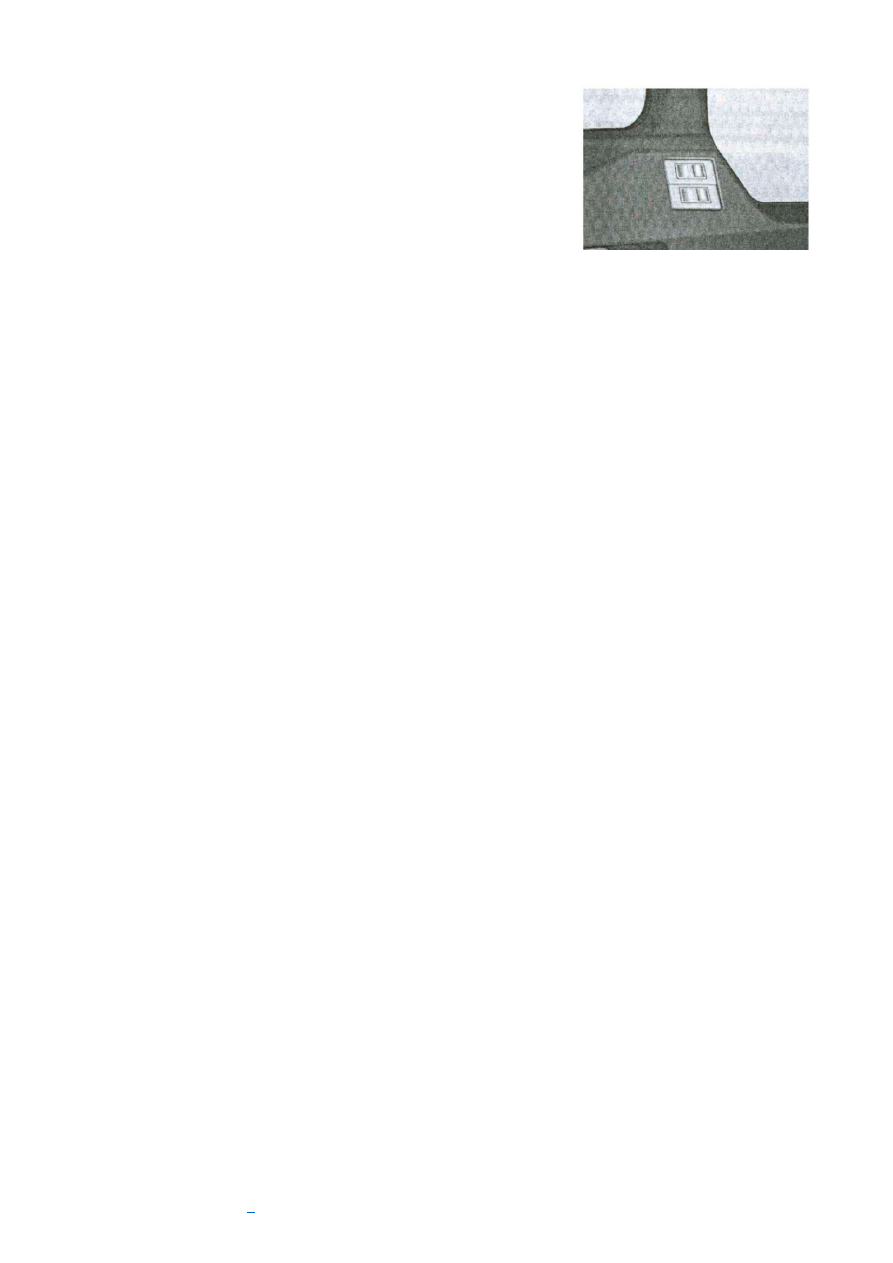

Рис. 24

Переключатель, управляющий перемещением стекла со стороны пассажира,

расположен на дальней от водителя двери для обеспечения возможности использования
стеклоподъемника пассажиром.

Внимание! Попытка опустить примёрзшее стекло может привести к выходу

из строя реле стеклоочистителя.

Вместо штатных реле стеклоочистителя 81.25311.0023 вполне можно использовать

аналогичное

4-х

лепестковое

24V

40A

отечественного

производства,

например,

901-3747-Рк

Прикуриватель.

Разъем прикуривателя часто используют в качестве розетки для подключения

различных электроприборов, от электродрели до кофеварки.

При использовании прикуривателя на 24 В или его гнезда для подключения

вспомогательных устройств (приборов) необходимо соблюдать следующие правила:

для подключения используйте разъемы с центральным контактом, не используйте

разъемы с биметаллической пружиной;

используйте устройства (приборы) с максимальной мощностью не более 130 Вт

(потребляемый ток не выше 5 А). Более мощные устройства (приборы) могут повредить
прикуриватель.

Стояночное и ходовое освещение

Включение стояночного освещения:
-

установите трехпозиционный переключатель, расположенный на приборной
панели слева от тахометра, в центральном положении.

Выключение стояночного освещения:
-

нажмите верхнюю часть переключателя.

Включение ходового освещения:
-

поверните ключ в замке зажигания.

нажмите на нижнюю часть переключателя.

Переключение ближний/дальний свет:
-

осуществляется комбинированным переключателем, расположенным слева на
рулевой колонке.

Освещение кабины (Управление освещением кабины)

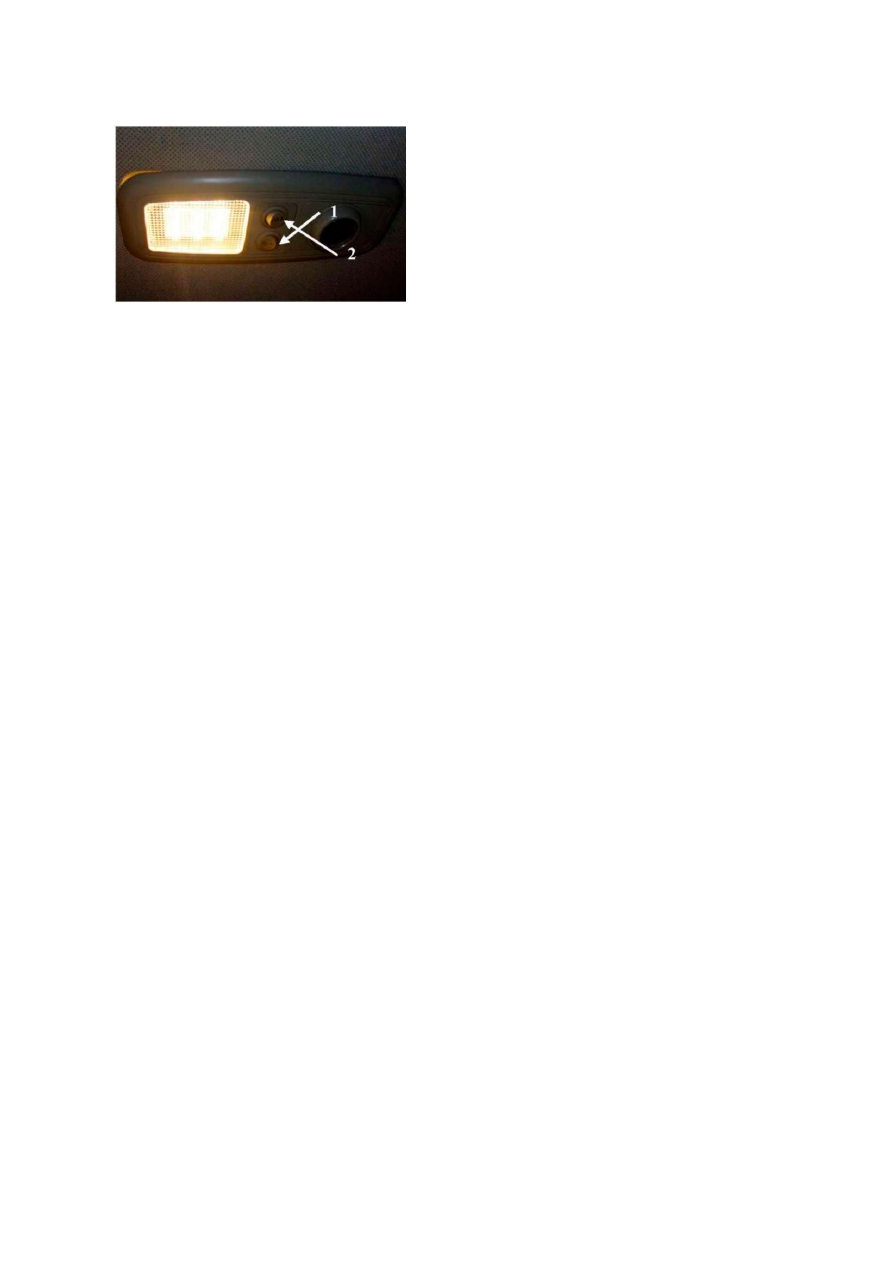

Рис. 25

Для

подключения

электроцепи

освещения

кабины поверните переключатель «1» (Рис. 25)
вправо. При открытой двери кабины, освещение
загорается

автоматически.

При

перемещении

переключателя

«1»

влево,

освещение

будет

работать

постоянно.

При включении

освещения

для

чтения

необходимо

переместить

переключатель «2» влево.

Управление освещением кабины со стороны

переднего пассажирского кресла производится в

обратном порядке.

Противотуманные фары

Внимание!

Правила

использования

противотуманных

фар

установлены

специальными

законами,

не

нарушайте

действующие

правила,

это

может

привести к аварии.

Включение:
-

включите фары в режим ближнего света.

нажмите

нижнюю

часть

переключателя,

чтобы

установить

клавишу

положение «1». Контрольная лампа в переключателе загорится. Противотуманные фары
включатся.

Выключение:
-

нажмите

верхнюю

часть

переключателя.

Контрольная

лампа

кулисном

переключатели погаснет.

Задние противотуманные фары.

Включение:
-

- включите фары в режим ближнего света.

нажмите

нижнюю

часть

переключателя,

чтобы

установить

клавишу

положении «2». При этом включится красная контрольная лампа в переключателе.
Начинают светиться передние и задние противотуманные фары.

Выключение:
-

нажмите

верхнюю

часть

переключателя,

чтобы

установить

клавишу

положение

«I».

Красная

контрольная

лампа

переключателе

погаснет.

Задние

противотуманные фары погаснут.

Система кондиционирования воздуха

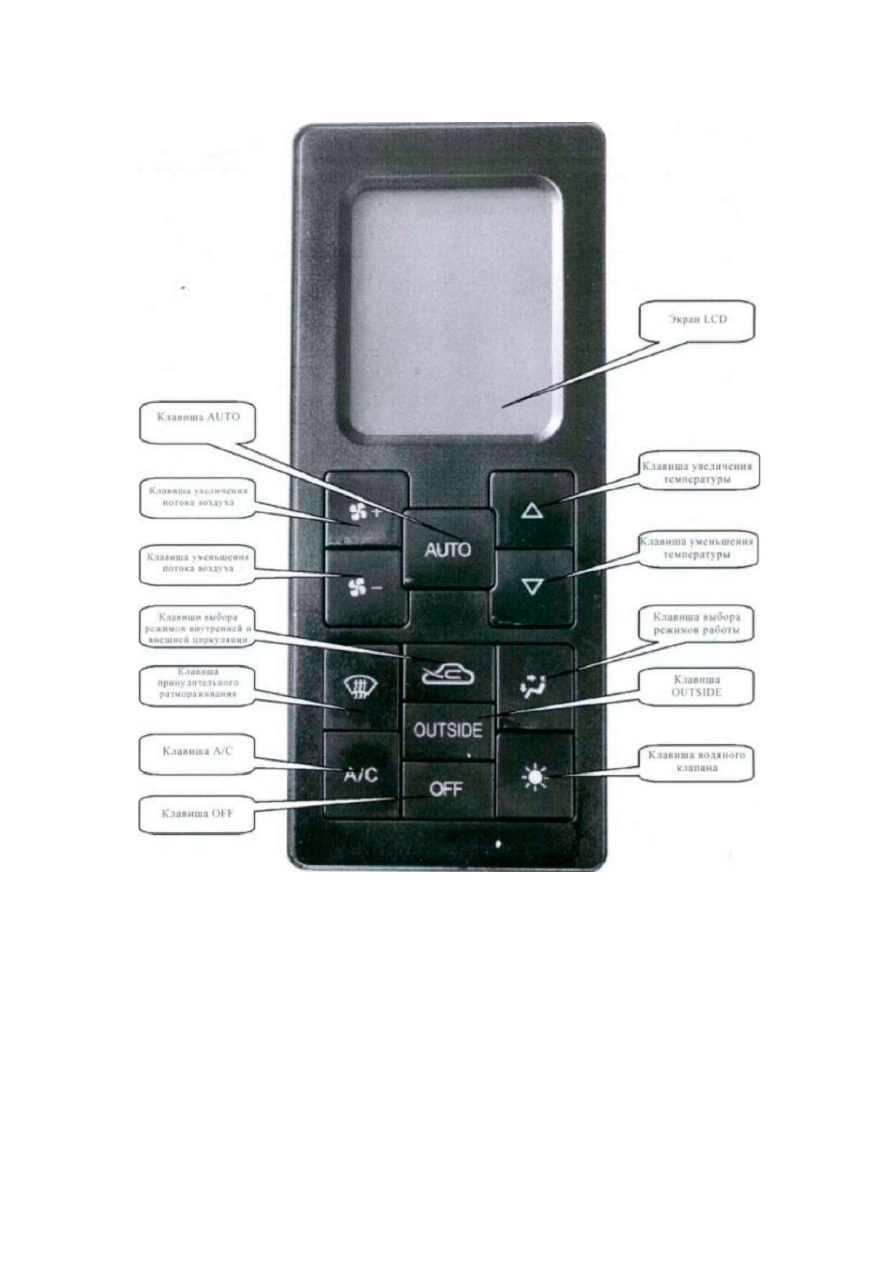

Панель управления кондиционером указана на Рис. 26, подробное описание функций

кнопок приведено ниже:

Рис. 26

Как

указано

на

рисунке,

для

обеспечения

нормальной

работы

системы

кондиционирования

воздуха,

пользователь

может

помощью

панели

управления

кондиционером

осуществлять

регулировку

температуры

воздуха,

регулировку

потока

воздуха,  регулировку  режимов  подачи  воздуха  (в  лицо,  в  ноги  и  лицо,  в  ноги,  в  ноги  или
обдув  стекол),  переключать  кондиционер  в  режим  охлаждения,  переключать  режимы
внутренней  и  внешней  циркуляции  воздуха,  включать  и  выключать  функции  обдува
стекла

для

предотвращения

запотевания

ветровых

стекол,

переключать

функции

водяного клапана, индикацию температуры атмосферного воздуха.

Все функции установлены с помощью клавиш и осуществлены путем электронного

управления.
